32 种 EMC 标准电路，电路图+原理解释（建议收藏）

分享一些EMC标准电路，可以收藏参考，主要是以下 32 种：

• 1、AC24V接口 EMC 设计标准电路

• 2、AC110V-220V EMC 设计标准电路

• 3、AC380V接口 EMC 设计标准电路

• 4、AV 接口 EMC 设计标准电路

• 5、CAN 接口 EMC设计标准电路

• 6、DC12V 接口 EMC 设计标准电路

• 7、DC24V 接口EMC设计标准电路

• 8、DC48 接口 EMC设计标准电路

• 9、DC110V 接口EMC设计标准电路

• 10、DVI EMC 设计标准电路

• 11、HDMI 接口 EMC 设计标准电路

• 12、LVDS 接口 EMC 设计标准电路

• 13、PS2 接口 EMC 设计标准电路

• 14、RJ11 EMC 设计标准电路

• 15、RS232 EMC 设计标准电路

• 16、RS485 EMC 设计标准电路

• 17、SCART 接口 EMC 设计标准电路

• 18、s-video 接口 EMC 设计标准电路

• 19、USB DEVICE EMC 设计标准电路

• 20、USB2.0 接口 EMC 设计标准电路

• 21、USB3.0 接口 EMC 设计标准电路

• 22、VGA 接口 EMC 设计标准电路

• 23、差分时钟 EMC 设计标准电路

• 24、耳机接口 EMC 设计标准电路

• 25、复合视频接口 EMC 设计标准电路

• 26、汽车零部件电源口 EMC 标准设计电路

• 27、室内外天馈浪涌设计标准电路

• 28、无源晶振 EMC 设计标准电路

• 29、有源晶振 EMC 设计标准电路

• 30、以太网 EMC(EMI) 设计标准电路

• 31、以太网 EMC（浪涌）设计标准电路(差模要求较高方案）

• 32、以太网 EMC (浪涌）中心抽头方案（节约空间）

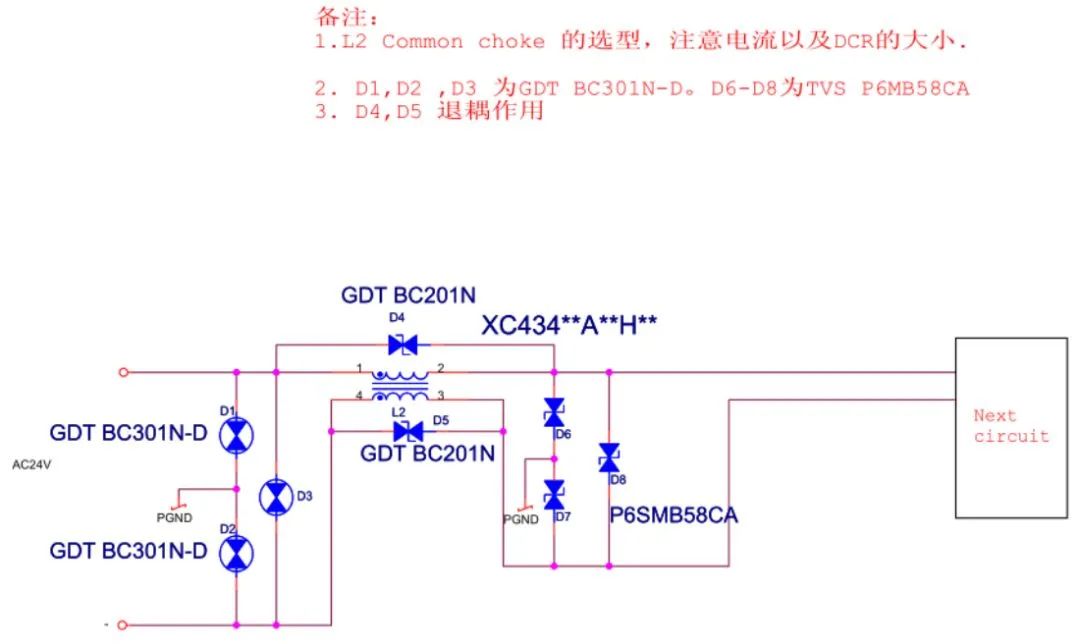

01 AC24V接口EMC设计标准电路

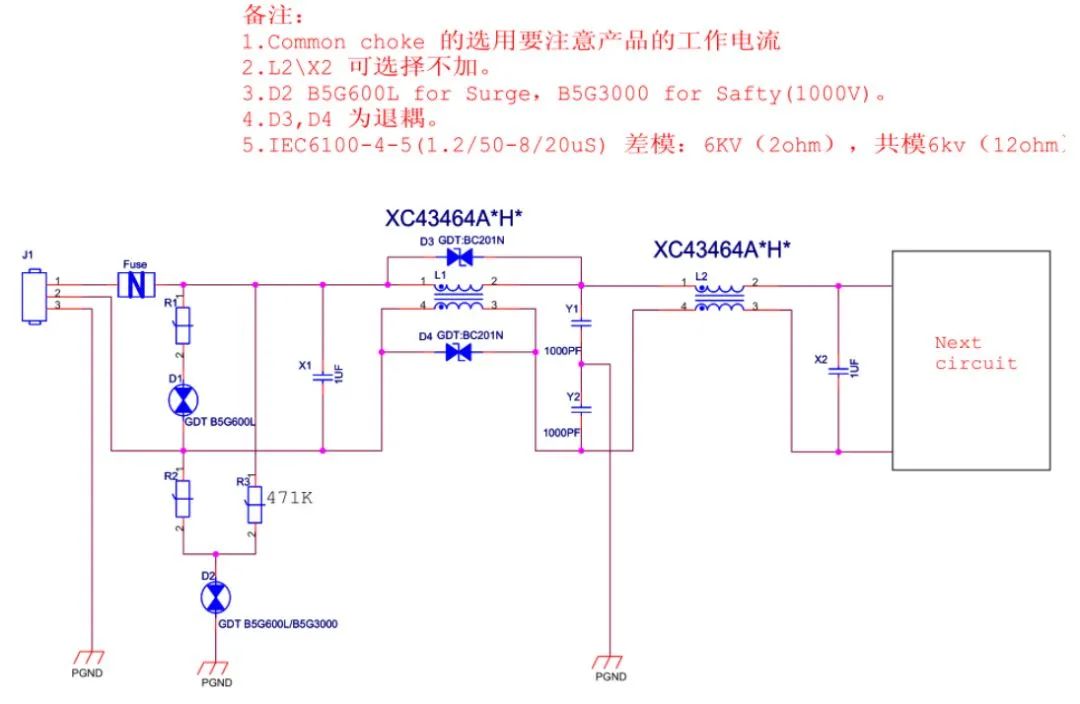

02 AC110V-220V EMC设计标准电路

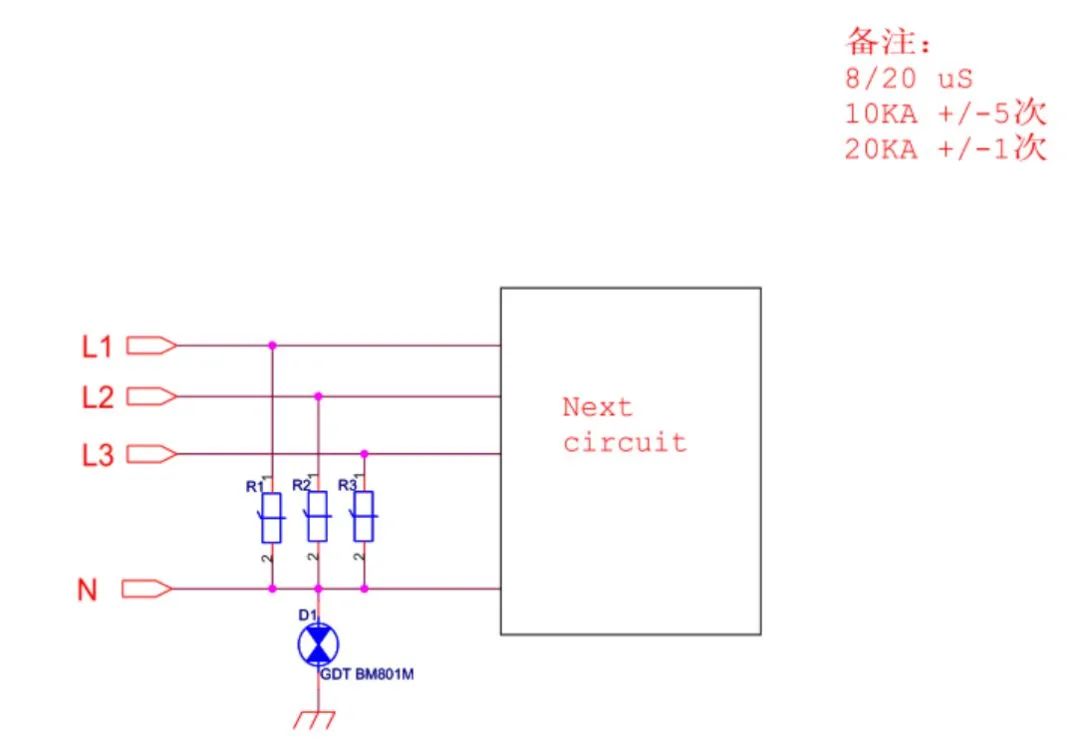

03 AC380V接口EMC设计标准电路

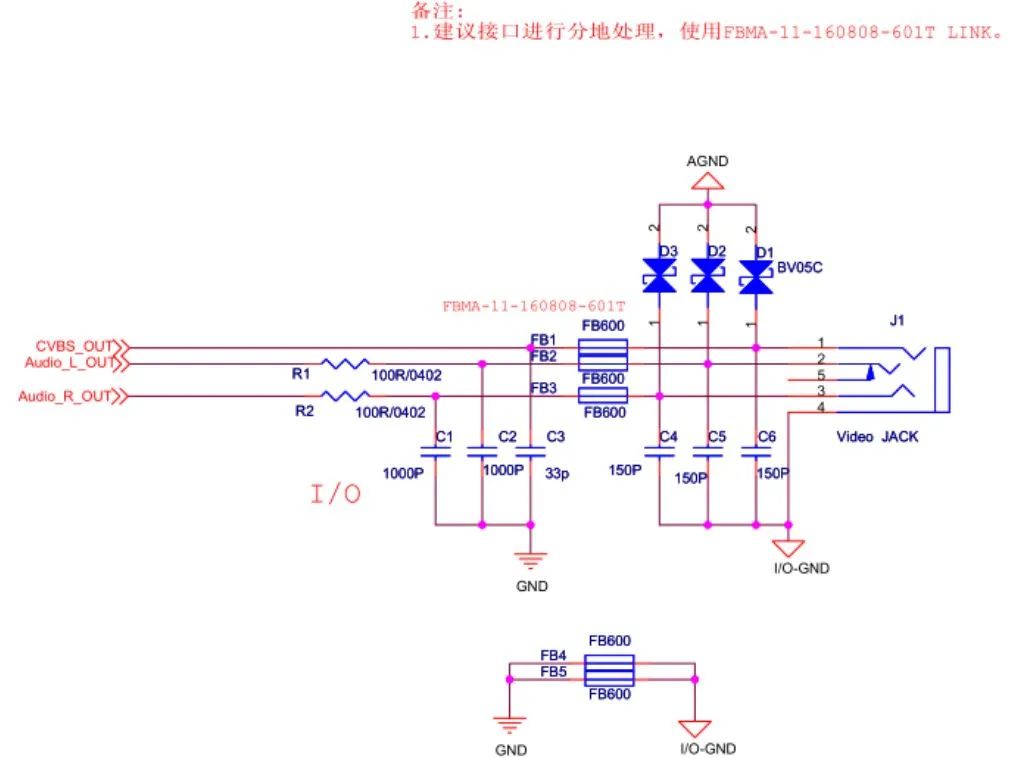

04 AV接口EMC设计标准电路

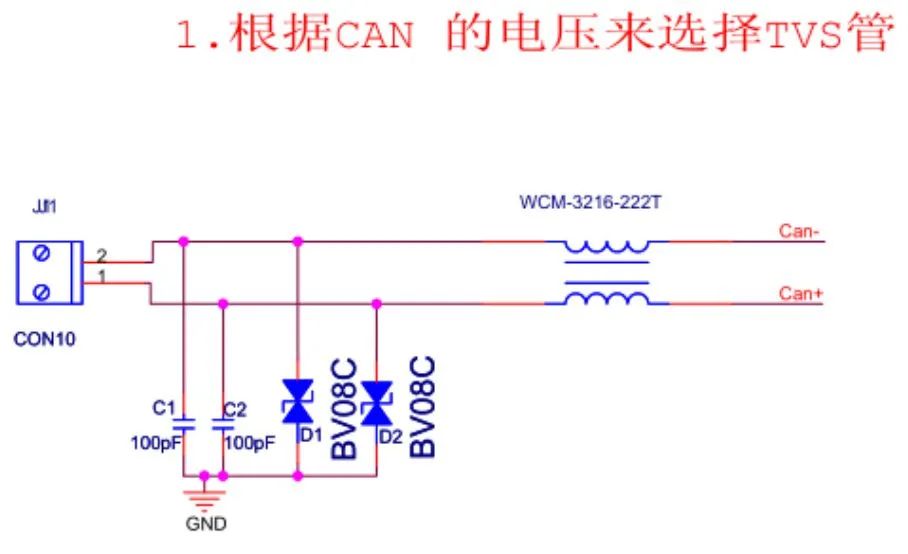

05 CAN接口EMC设计标准电路

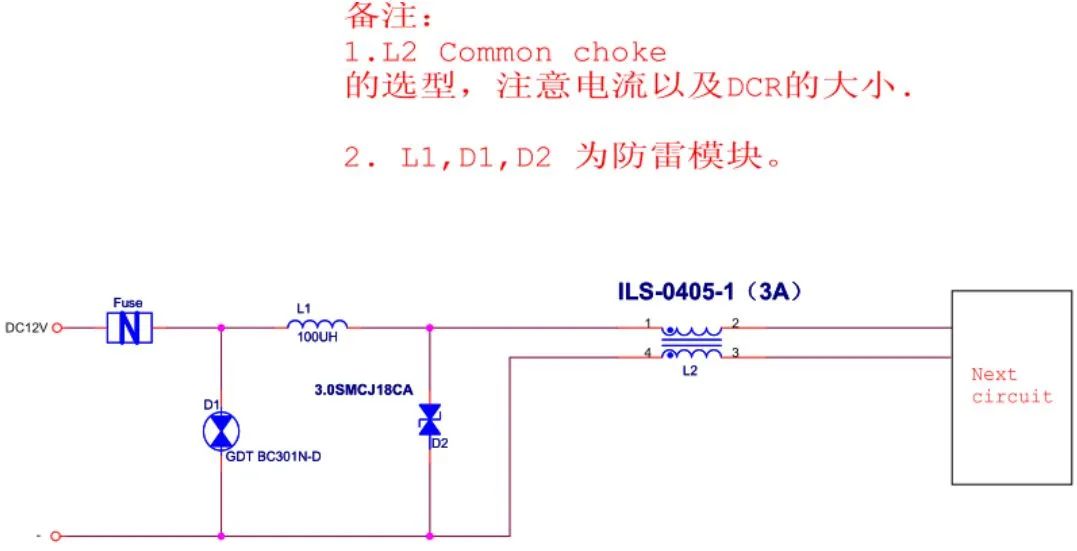

06 DC12V接口EMC设计标准电路

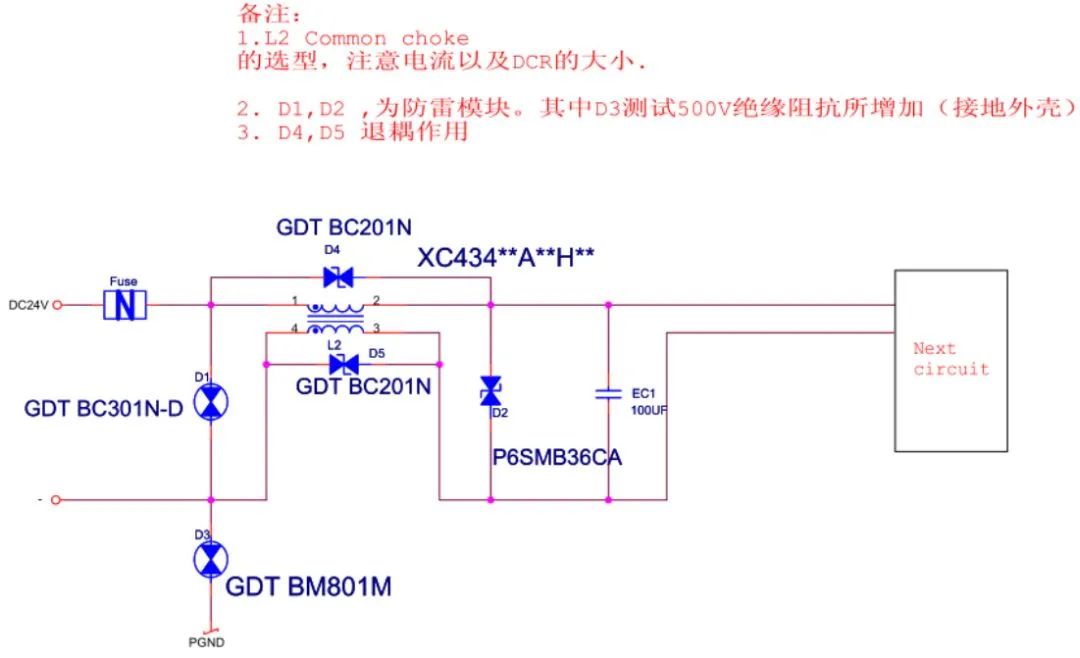

07 DC24V接口EMC设计标准电路

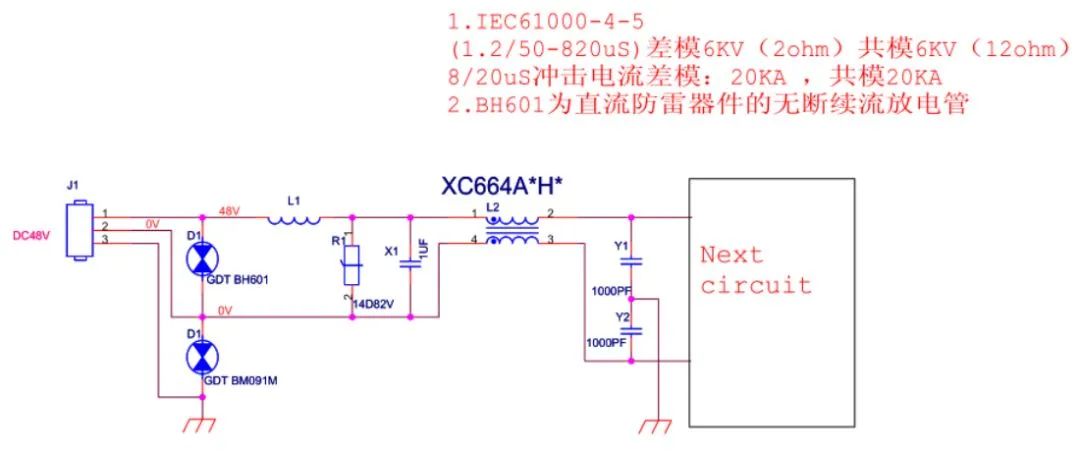

08 DC48接口EMC设计标准电路

09 DC110V接口EMC设计标准电路

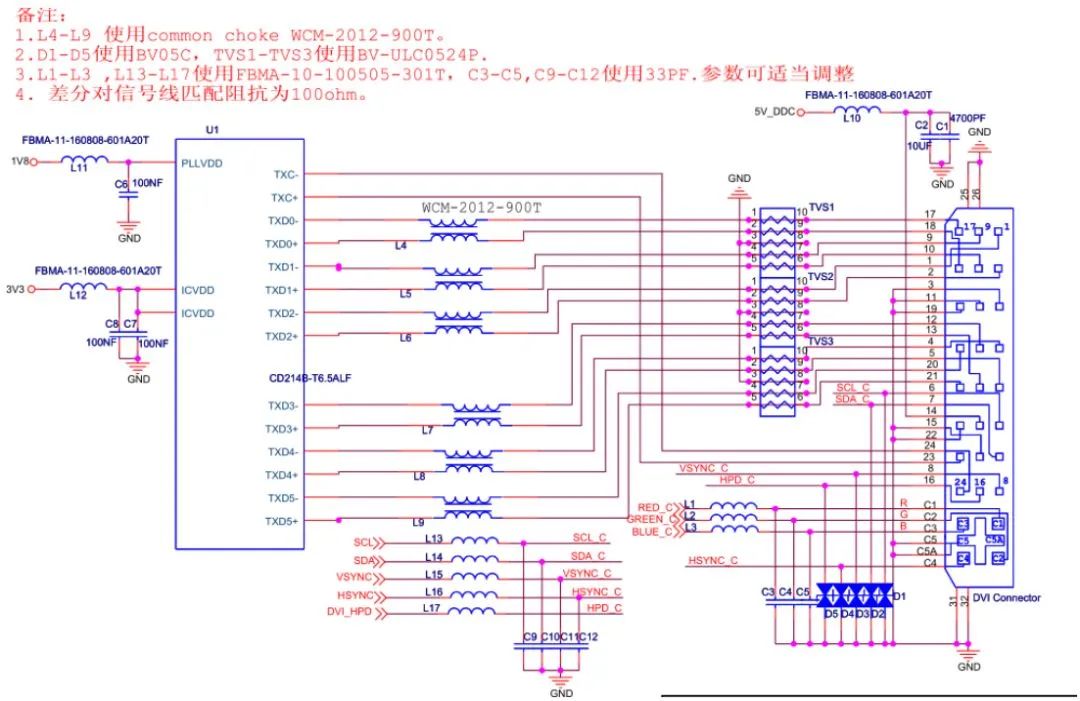

010 DVI EMC设计标准电路

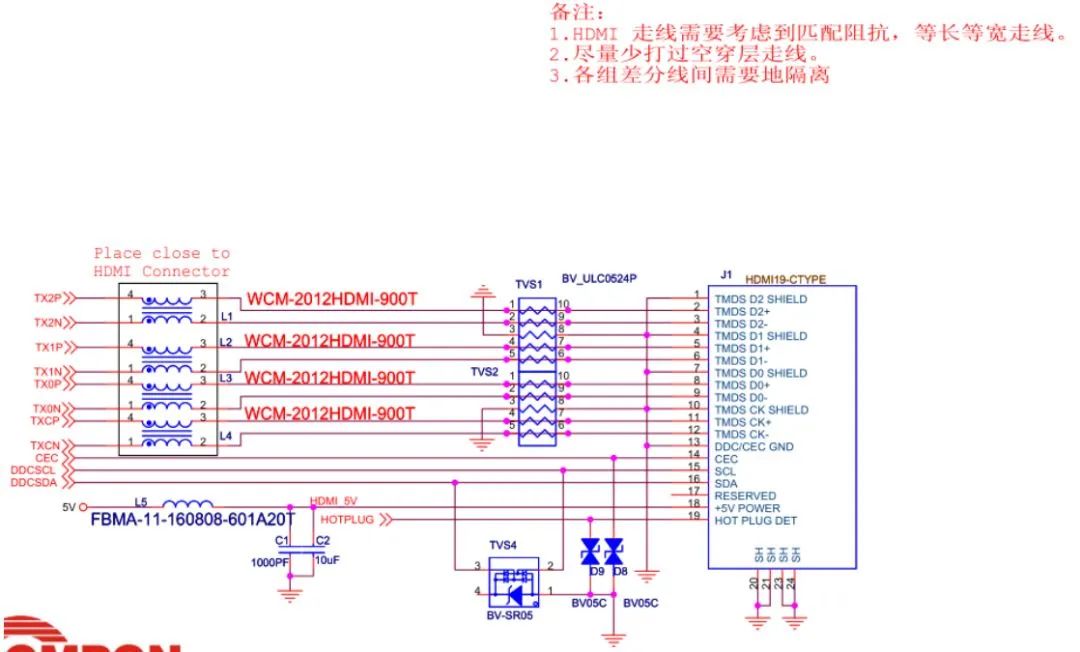

011 HDMI接口EMC设计标准电路

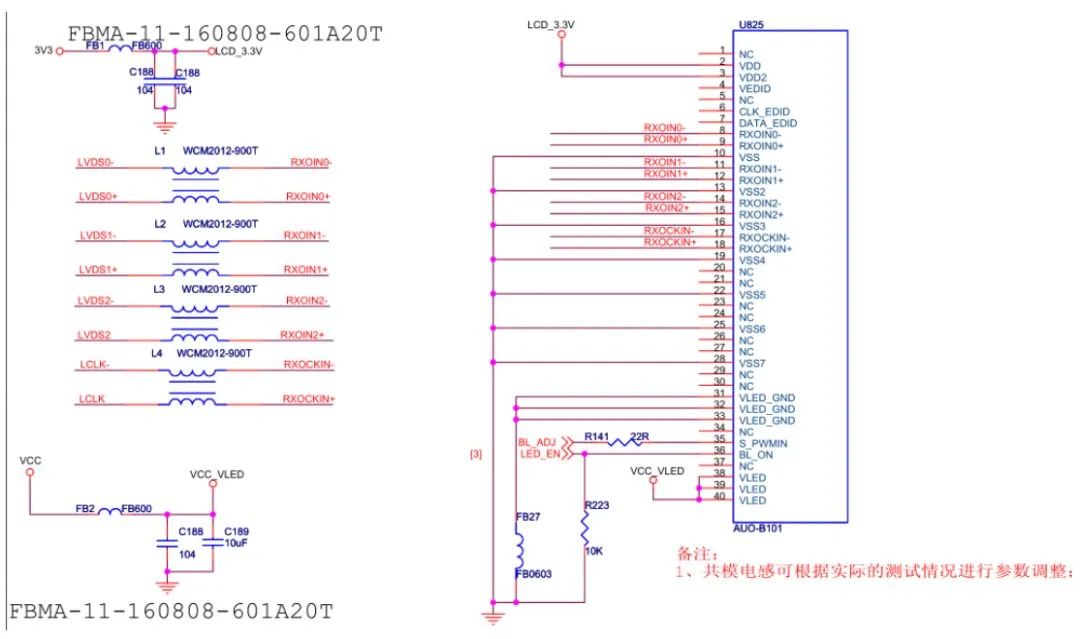

012 LVDS接口EMC设计标准电路

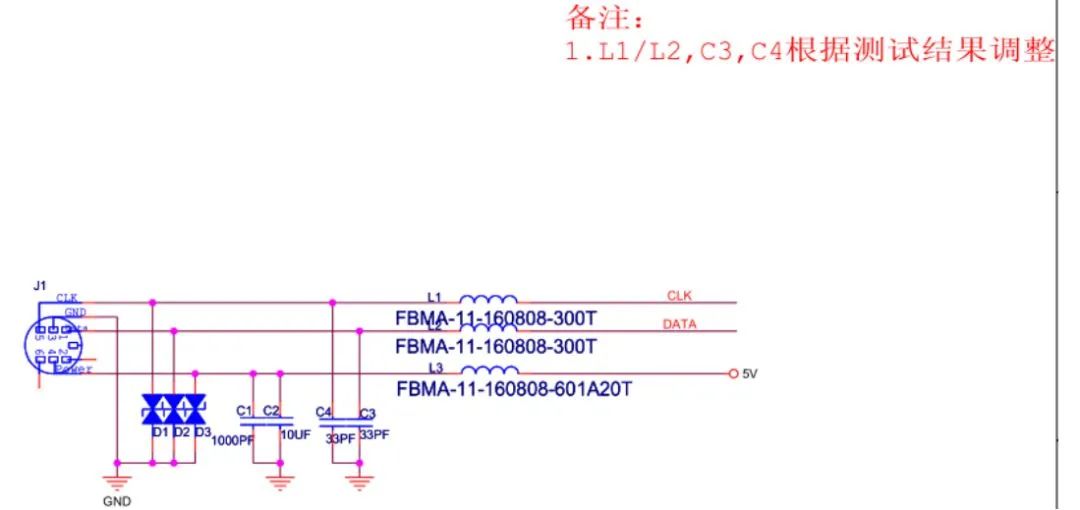

013 PS2接口EMC设计标准电路

014 RJ11 EMC设计标准电路

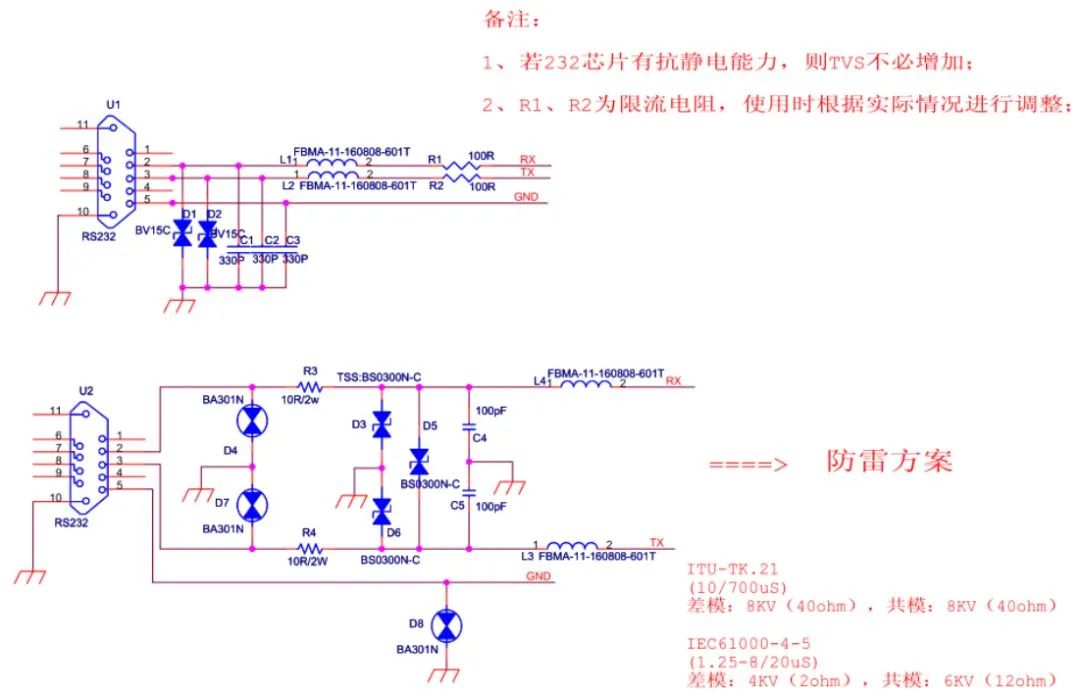

015 RS232 EMC设计标准电路

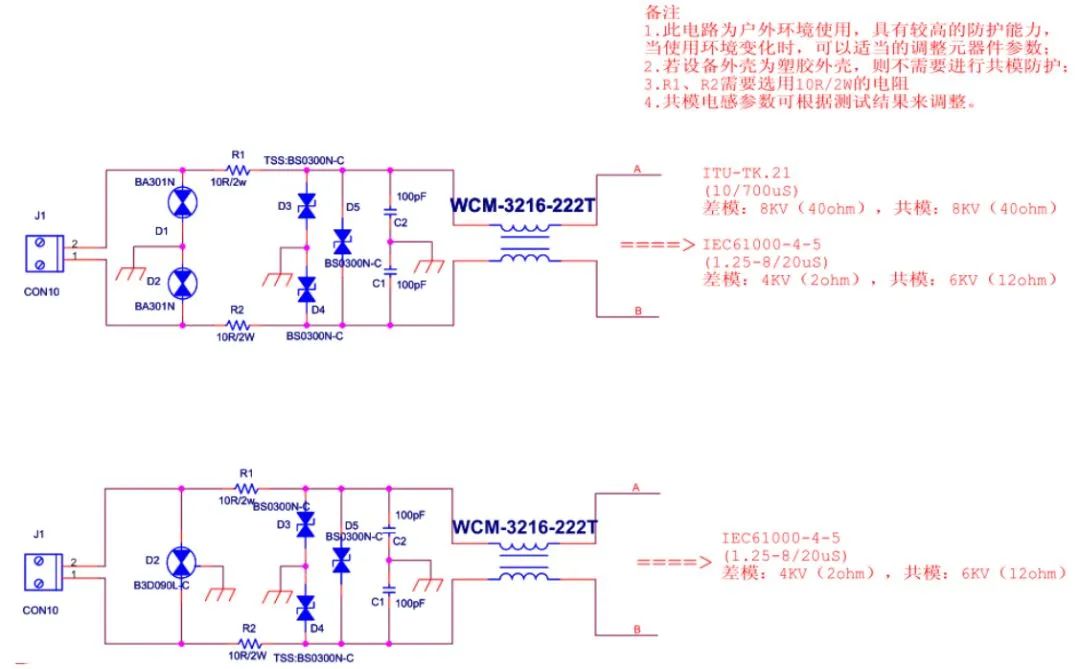

016 RS485 EMC设计标准电路

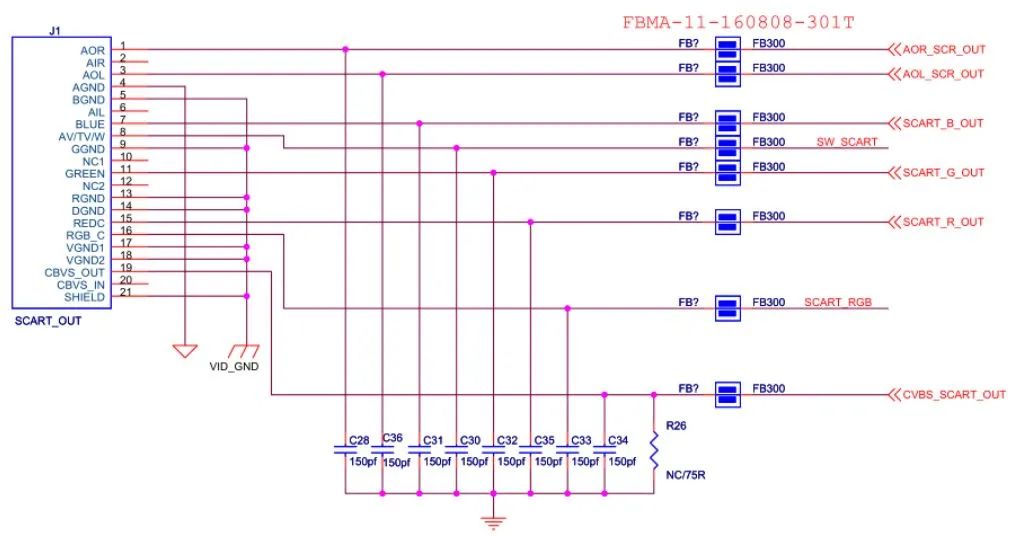

017 SCART接口EMC设计标准电路

018 s-video接口EMC设计标准电路

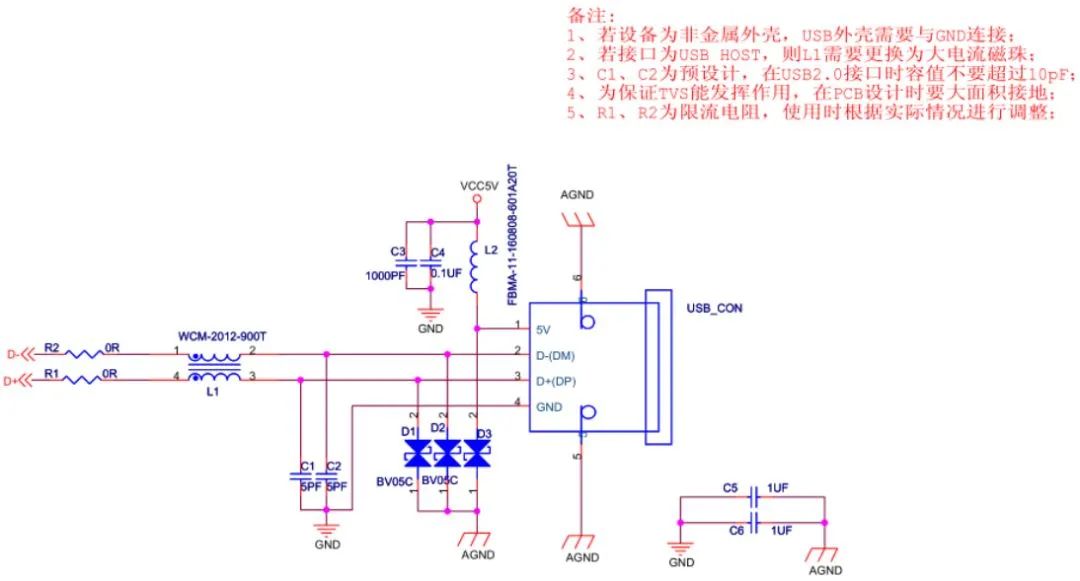

019 USB DEVICE EMC设计标准电路

020 USB2.0接口EMC设计标准电路

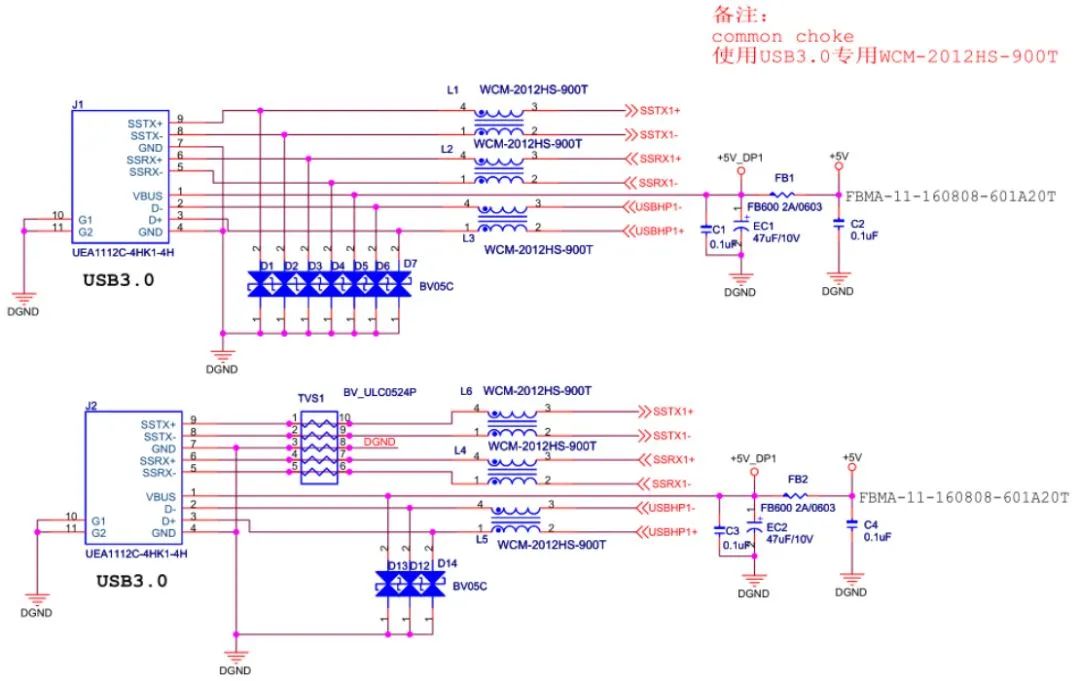

021 USB3.0接口EMC设计标准电路

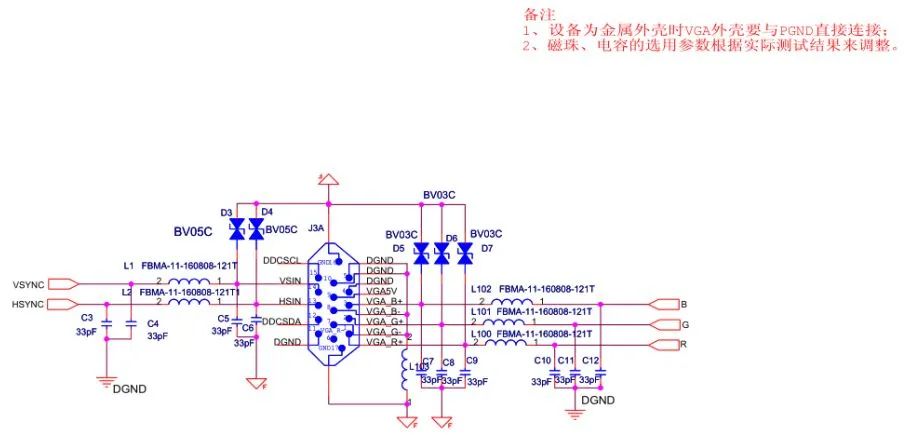

022 VGA接口EMC设计标准电路

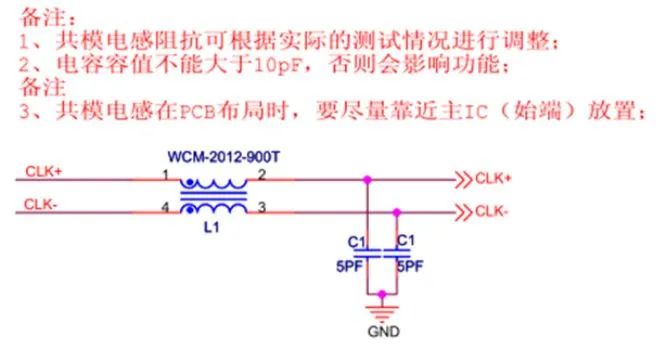

023 差分时钟EMC设计标准电路

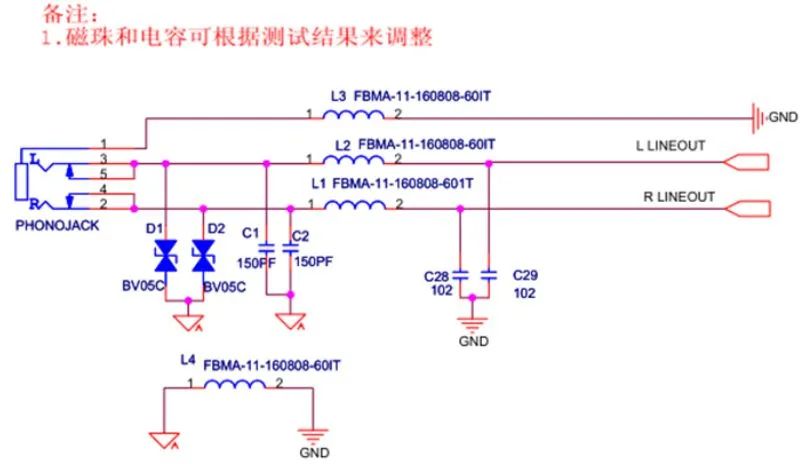

024 耳机接口EMC设计标准电路

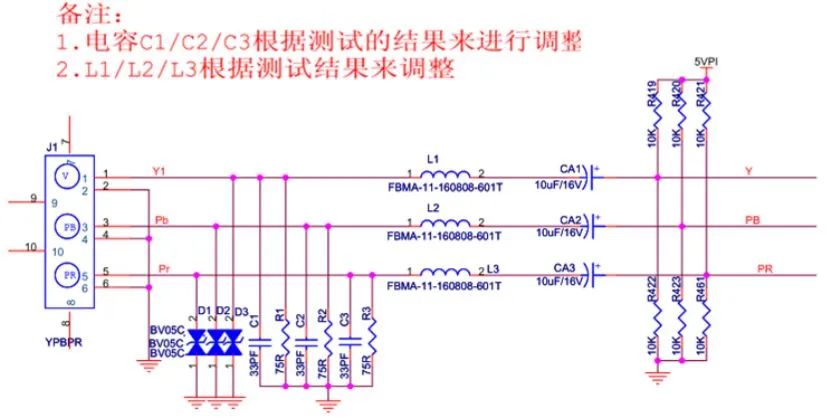

025 复合视频接口EMC设计标准电路

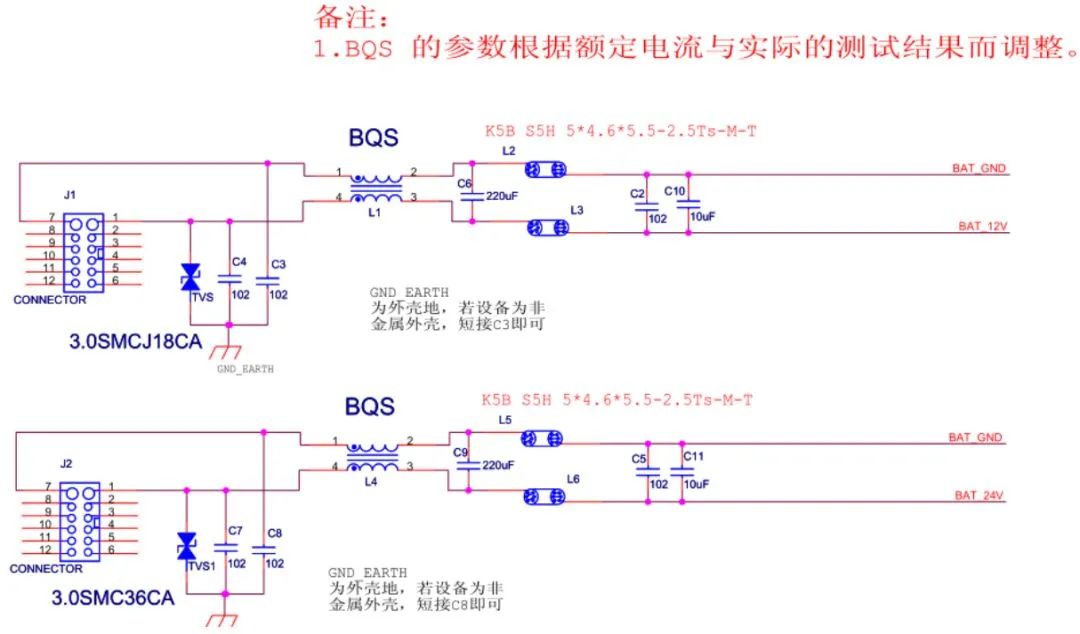

026 汽车零部件电源口EMC标准设计电路

027 室内外天馈浪涌设计标准电路

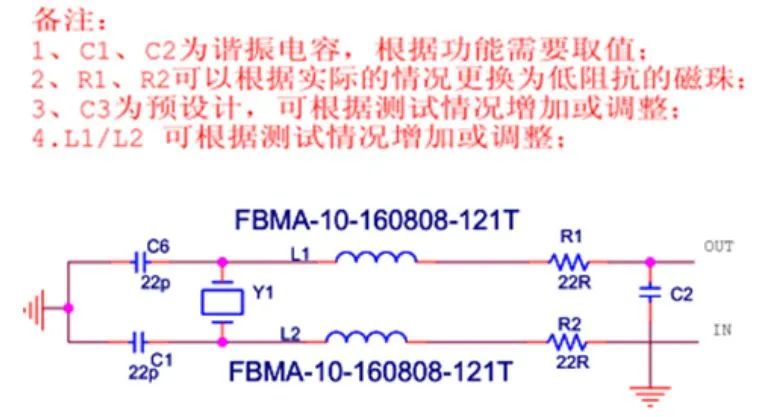

028 无源晶振EMC设计标准电路

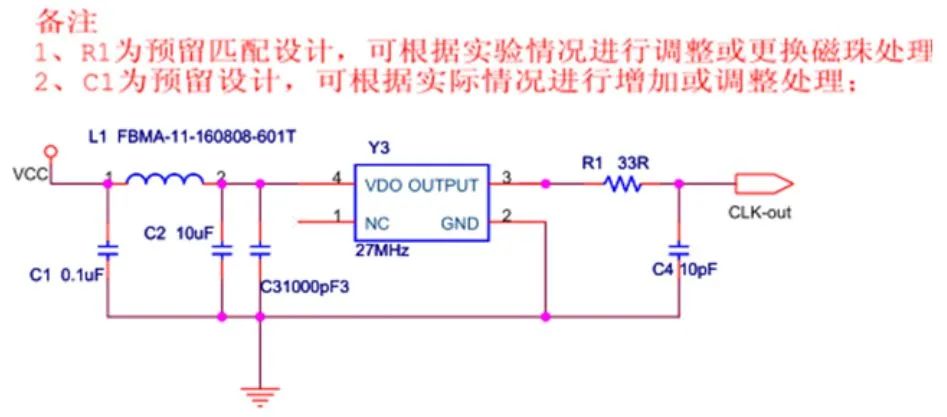

029 有源晶振EMC设计标准电路

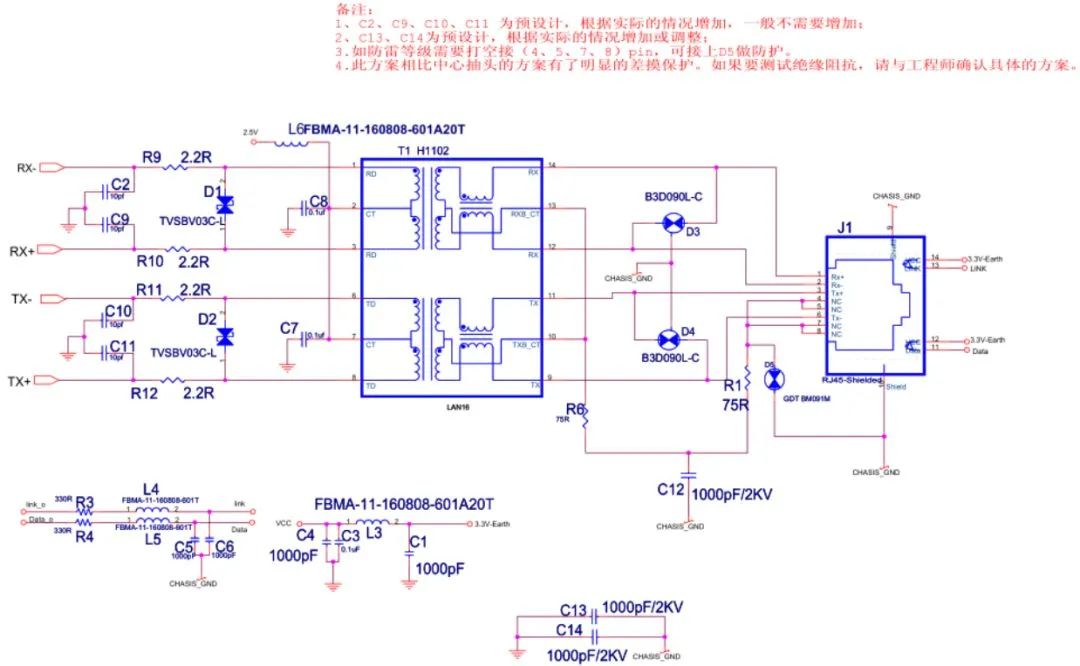

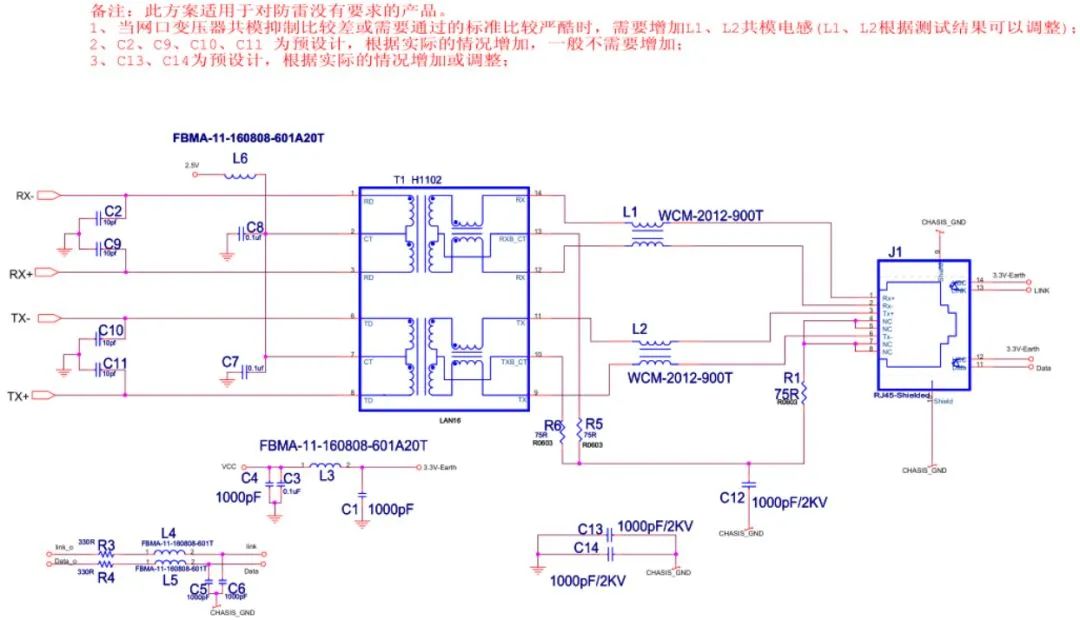

030 以太网EMC(EMI)设计标准电路

031 以太网EMC（浪涌）设计标准电路(差模要求较高方案）

032 以太网EMC(浪涌）中心抽头方案（节约空间）

 【以上信息由艾博检测整理发布，如有出入请及时指正，如有引用请注明出处，欢迎一起讨论，我们一直在关注其发展！专注：CCC/SRRC/CTA/运营商入库】
