Buck环路响应伯德图Mathcad绘制

一直不理解环路响应，调试也是应用参考电路，虽然自动化的课程忘的差不多了，但也不是偷懒的借口，直到昨天看到可以用Mathcad计算BUCK电路工作在电压控制的CCM连续模式，这是基于开关平均法推导出的小信号传递函数模型。原来这些公式前人早已经推导完毕，剩下的就是我们工程师去使用，知道这一点后，这才是第一步。

中间又遇到一点问题，Mathcad表示伯德图一直没有波形显示出来，下面是我的公式，真是郁闷啊。。。

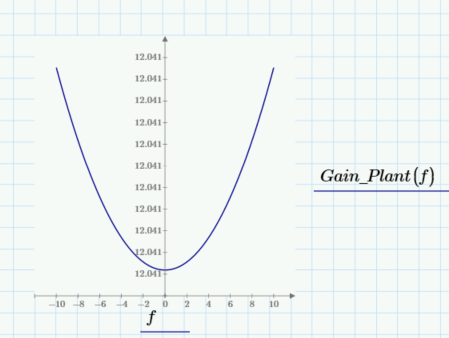

上面就是自己画出来的图，像个抛物线，不是我想要的啊。。。

怎么办呢？

百度了好几个案例，都没有答案，但是也不想放弃，然后又去微信群里面问，还是没有答案。。。

这时候想到去看看官方的论坛里面有没有分享的，还真就找到了，原来大家都遇到过这个问题。

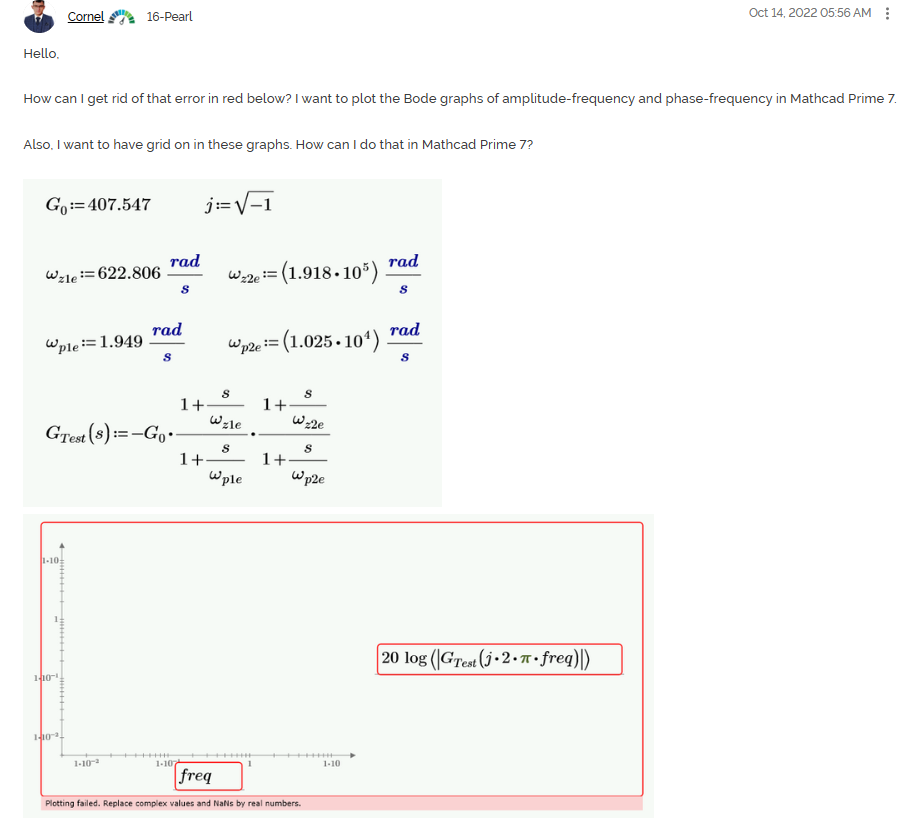

这时候看高手的解答，原来 Mathcad Prime 7.0绘制伯德图时有几个问题需要注意：

1.  横坐标频率的表示形式，如果不设置则默认从-10到10，此时需要设置对数形式。



2. 幅频特性表示时，需使用矢量。



3. 图上没有表格，需要自己画。

不过没有表格我是没关系的，主要是软件版本的关系。上面的公式太复杂，我决定先用个简单的试试，效果还不错，如下图所示。

好了，试一下文章开始的，也行了。

加表格

看上去舒服多了。

也可以放到一个图里，还不错。

好了，今天就这样吧，关注我，分享更多知识。
