LabVIEW动态调用子VI并插入主VI前面板-编程实例

本文介绍一种主程序调用子VI，并将子VI前面板打开插入到主程序前面板固定位置的方法。依次动态调用某一文件夹下的子VI，运行子VI，并将子VI前面板打开插入到主程序的前面板中。效果如下图所示：

一 前面板

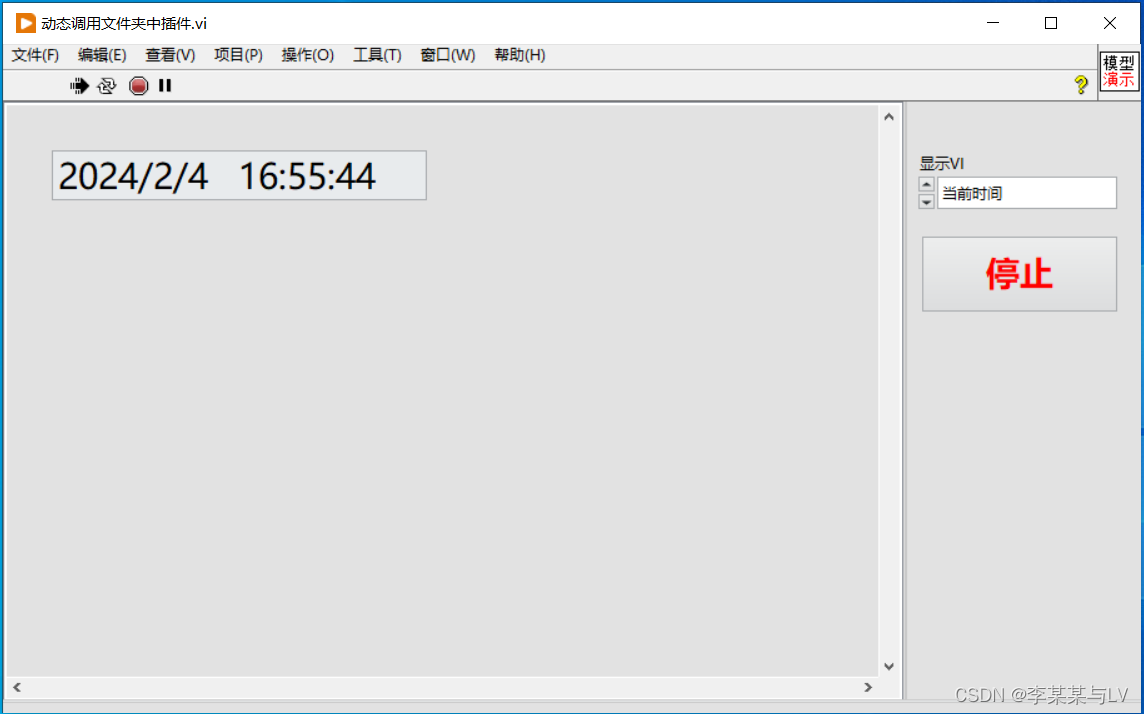

1.显示VI：当前时间

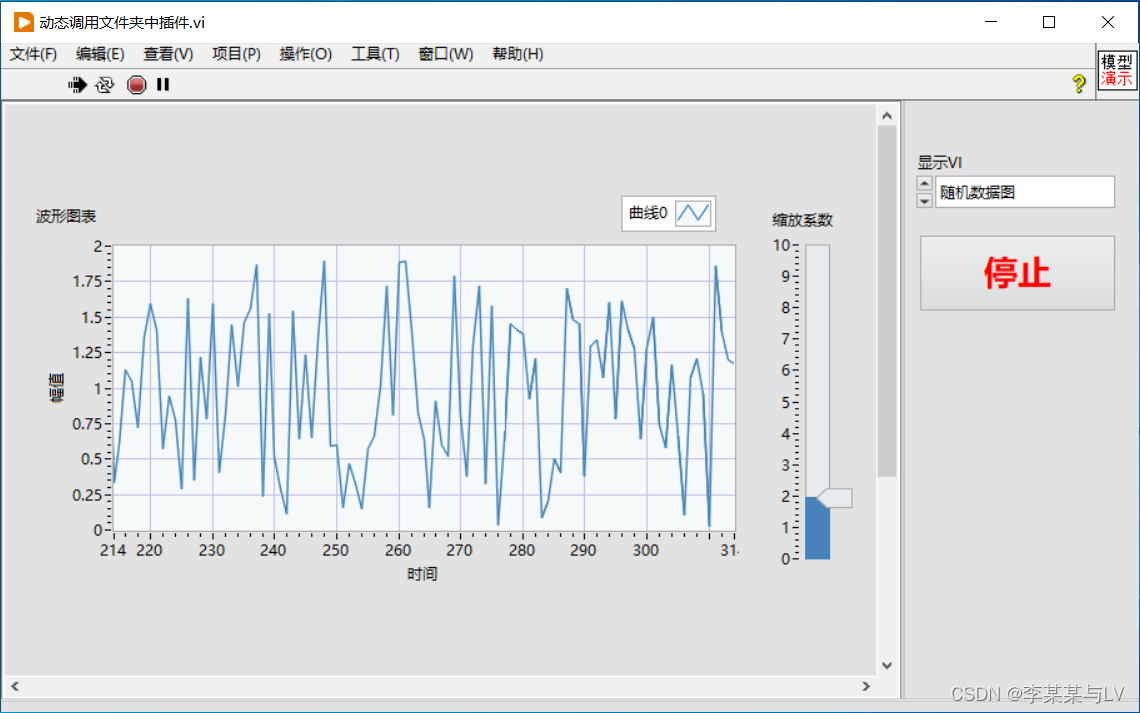

2.显示VI：随机数据图

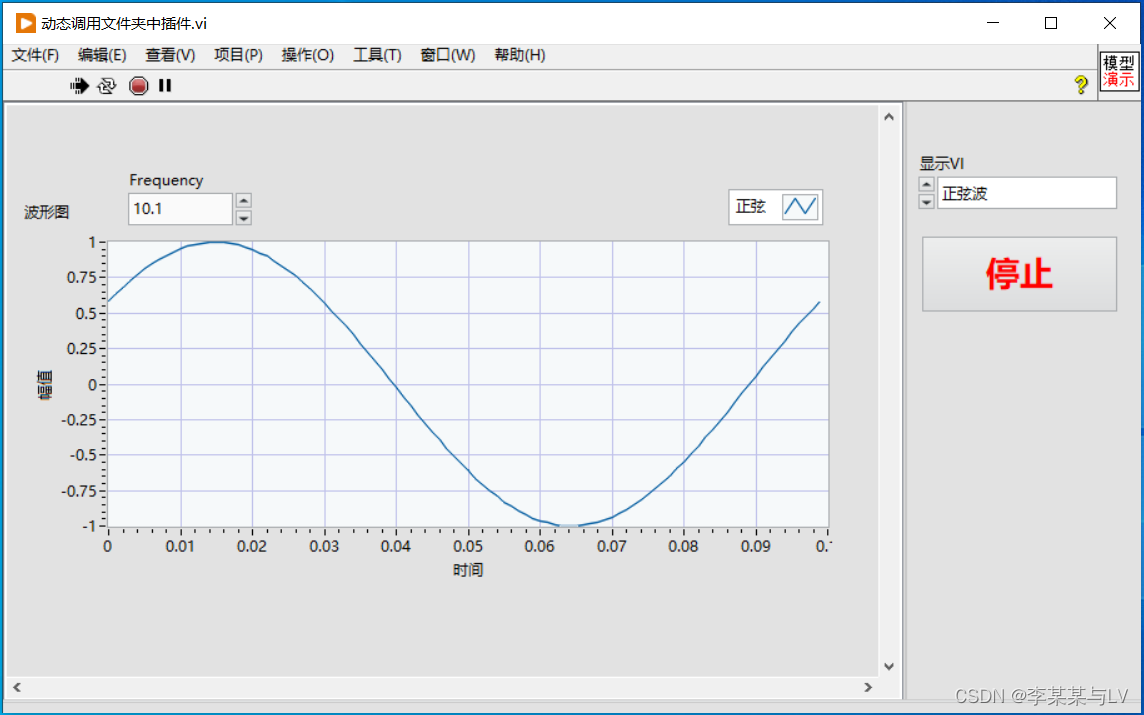

3.显示VI：正弦波

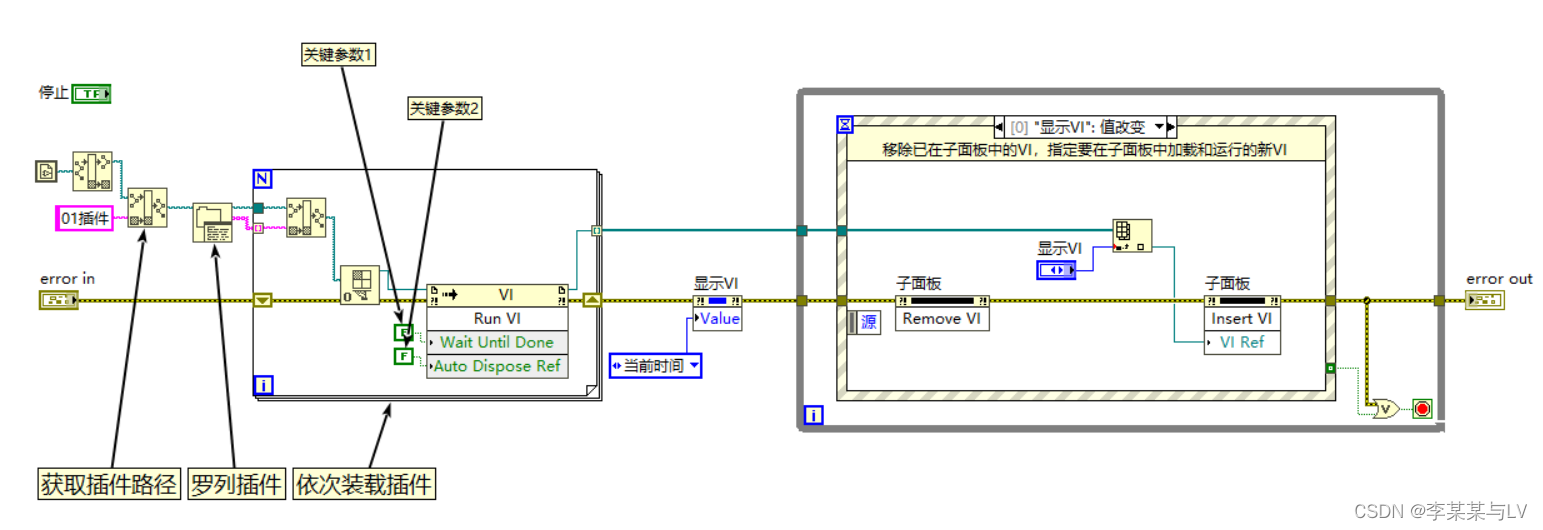

二 程序框图

1.将子VI文件夹中的所有VI罗列；

2.采用“打开VI引用”函数动态调用VI；

3.采用“运行VI”节点运行VI，并设置“Wait Until Done”和“Auto Dispose Ref”两个参数为“F”；

4.将选中VI插入子面板。
