基于eNSP的IPv6 IPv4互通技术-NAT64配置实例

• 组网需求

如图1所示，实现IPv4 Host与IPv6 Host间的互访；（由于eNSP模拟器的路由器不支持NAT64实现，因此使用USG6000V）USG6000V为双协议栈，连接IPv6网络以及IPv4网络；

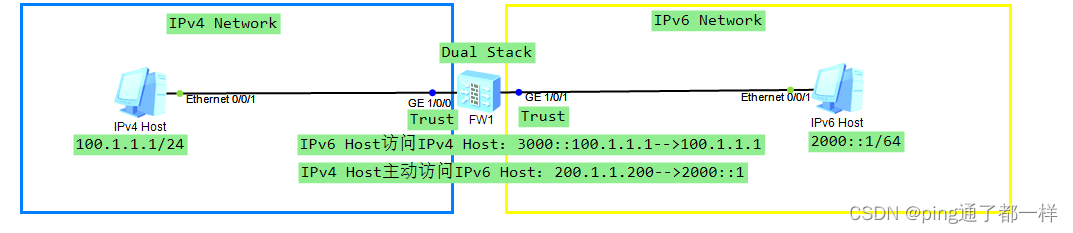

图1 动态/静态NAT64组网图

• 操作步骤

1、防火墙的接口划入trust区域，配置接口IP地址，并放行ping包

略

2、防火墙上开启NAT64功能，并配置NAT64前缀

nat64 enable
nat64 prefix 3000:: 96

说明：此处NAT64前缀以3000:: 96为例，如果不配置，则默认为知名前缀64:FF9b::/96

3、配置地址池，给NAT64进行IP协议转换的时候使用

nat address-group 1 0
mode pat
section 0 200.1.1.1 200.1.1.100

4、配置防火墙的NAT策略

nat-policy
rule name 1
nat-type nat64
action source-nat address-group 1

5、如果是IPv4主动访问IPv6，那么需要配置静态的NAT64映射

nat64 static 2000::1 200.1.1.200

• 结果验证

1、动态NAT64映射

#IPv6 Host上执行ping 3000::100.1.1.1

PC>ping 3000::100.1.1.1
Ping 3000::6401:101: 32 data bytes, Press Ctrl_C to break
Request timeout!
From 3000::6401:101: bytes=32 seq=2 hop limit=127 time=16 ms
From 3000::6401:101: bytes=32 seq=3 hop limit=127 time<1 ms
From 3000::6401:101: bytes=32 seq=4 hop limit=127 time=15 ms
From 3000::6401:101: bytes=32 seq=5 hop limit=127 time<1 ms

--- 3000::6401:101 ping statistics ---
  5 packet(s) transmitted
  4 packet(s) received
  20.00% packet loss
  round-trip min/avg/max = 0/7/16 ms

IPv6 Host可以ping通IPv4 Host的IPv4地址

# 在FW的任意视图下执行display firewall ipv6 session table，查看NAT64的会话表信息。

[USG6000V1]display  firewall ipv6   session table
2022-06-06 06:35:41.600
 Current Total IPv6 Sessions : 5
 NAT64: icmpv6  VPN: public --> public  2000::1.39105[200.1.1.49:2055] --> 3000::6401:101.2048[100.1.1.1:2048]

由NAT64会话表得知IPv6与IPv4地址的转换关系

#在FW的任意视图下执行display firewall session table ，查看IPv4 NAT的会话表信息。

[USG6000V1]display  firewall session table
2022-06-06 06:35:05.060
 Current Total Sessions : 5
 icmp  VPN: public --> public  200.1.1.49:2055 --> 100.1.1.1:2048

由IPv4 NAT会话表，进一步得知IPv4地址间的转换关系

#IPv6 Host访问IPv4 Host数据包的抓取

IPv6网络侧

IPv4网络侧

2、静态NAT64映射

#IPv4 Host上执行ping 200.1.1.200

PC>ping 200.1.1.200
Ping 200.1.1.200: 32 data bytes, Press Ctrl_C to break
From 200.1.1.200: bytes=32 seq=1 ttl=254 time<1 ms
From 200.1.1.200: bytes=32 seq=2 ttl=254 time=16 ms
From 200.1.1.200: bytes=32 seq=3 ttl=254 time=16 ms
From 200.1.1.200: bytes=32 seq=4 ttl=254 time<1 ms
From 200.1.1.200: bytes=32 seq=5 ttl=254 time=15 ms

--- 200.1.1.200 ping statistics ---
  5 packet(s) transmitted
  5 packet(s) received
  0.00% packet loss
  round-trip min/avg/max = 0/9/16 ms

IPv4 Host可以ping通IPv6 Host的IPv4地址

# 在FW的任意视图下执行display firewall ipv6 session table，查看NAT64的会话表信息。

[USG6000V1]display  firewall ipv6 session table
2022-06-06 03:39:05.030
 Current Total IPv6 Sessions : 3
 NAT64: icmpv6  VPN: public --> public  3000::6401:101.7028[100.1.1.1:7028] --> 2000::1.2048[200.1.1.200:2048]

由NAT64会话表得知IPv6与IPv4地址的转换关系

# 在FW的任意视图下执行display firewall ipv6 server-map，查看sever-map的会话表信息。

[USG6000V1]display  firewall ipv6 server-map
2022-06-06 03:41:05.530
 Current Total IPv6 Server-map : 1
 Type: NAT64 Static,  2000::1[200.1.1.200] -> ANY,  Zone:---Protocol: ANY, TTL:---, Left-Time:---, Pool:---, Section:---Vpn: public -> public

#IPv4 Host主动访问IPv6 Host数据包的抓取

IPv4网络侧

IPv6网络侧
