实验2——无线网络环境RSSI测量

无线网络环境RSSI测量

---

前言

本文主要介绍了如何测量无线网络的RSSI值，以及探究了影响RSSI值的几种因素。

---

提示：以下是本篇文章正文内容，下面案例可供参考

一、基本概念介绍及实验准备工作

1.RSSI介绍

• RSSI（Received Signal Strength Indicator）接受信号强度指示器，作为表现无线网络质量的重要指标，其值的大小可以对通话质量、切换、拥塞及网络覆盖、容量等进行量化评估。
• 单位：dBm。
• RSSI值越大，当前网络信号越好，反之，则网络信号差。
• 需注意：网络信号与信号质量不是一回事。因此，RSSI只能反映当前的网络信号水平而非网络质量。

2.实验环境

• 测量RSSI值的软件WiFi-RSSI、Windows环境下的笔记本一部、可提供状态良好的热点的智能手机一部。

3.实验原理介绍

• 通过RSSI测量软件调用Windows系统的WLAN API读取网络网卡的信息，从而得到无线接入点(Wireless Access Point，AP)的RSSI值，进而采用单一变量法，分析出各影响因素对RSSI的影响大小。

二、实验开始

1.测量前的操作步骤

①开启智能手机的WIFI热点服务，并设置SSID为AP1。
②使用笔记本电脑连接该热点。
③运行 WiFi-RSSI 测量软件。会出现AP1的动态测量值，若未出现，可重启软件试试

2.分析实验结果

由于实验条件有限，就只测试以下两个影响因素 🤪

不同距离，但都保持在同一高度（如：都放在桌面上）。

①距离为4cm时（就放在鼠标边）😂

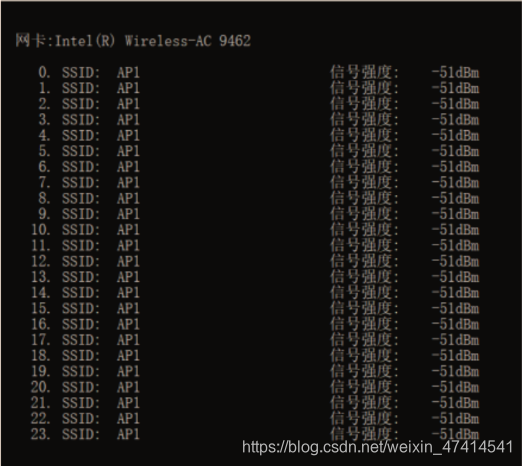

连接网络后，打开测量软件，可得到如图测量结果：
当距离为4cm时，信号强度为：-51dBm。

②距离为400cm时（PC在第5排，热点放在教室的最后边）😊

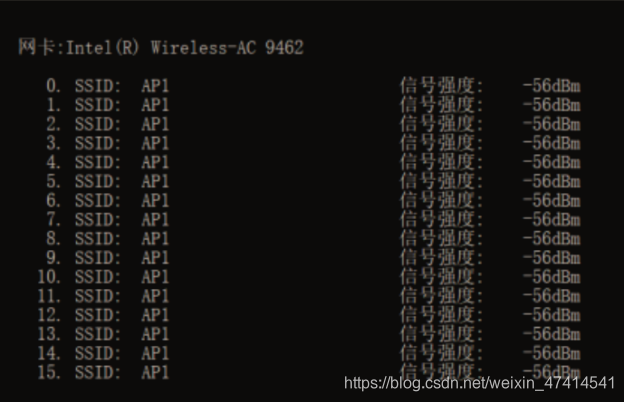

重新打开测量软件，可得到如图测量结果：
当距离为400cm时，信号强度为：-56dBm。

③距离为800cm时（PC放在讲台上，热点放在教室最后边）
由于热点距离有限，连接时断时续。😱

不同高度，但都保持相同距离（如：在同一座位上进行实验。）

①相对高度为0cm（手机放在桌面上）

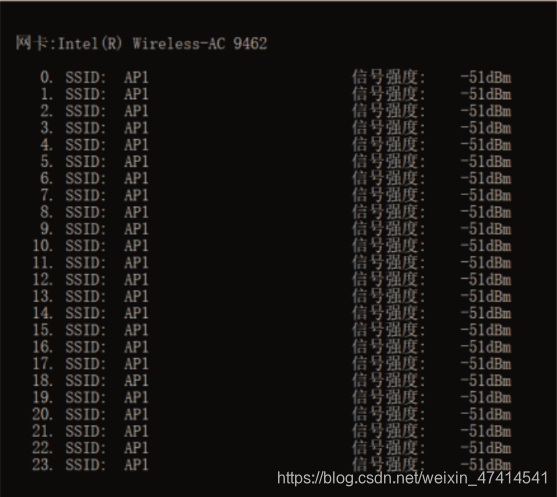

连接网络后，打开测量软件，可得到如图测量结果：
当高度为0cm时，信号强度为：-51dBm。

②相对高度为260cm（手机用手高高举起）

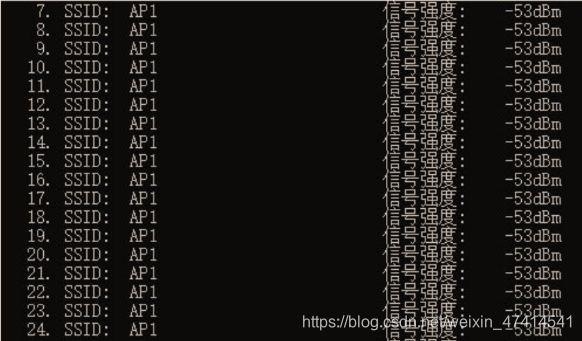

重新打开测量软件，可得到如图测量结果：
当高度为260cm时，信号强度为：-53dBm。

总结

这里对本次实验进行总结：

• WIFI的RSSI值随着距离的增加而逐渐减小，距离越远，信号越弱。在大概位于8米的位置时，信号变弱，连接时断时续。WIFI的RSSI值随着高度的增加，逐渐减小；高度越高，信号越弱，但差别并不是非常明显。
• 由于实验条件的约束，本次实验只验证了水平距离和垂直距离两个影响因素，而现实生活中影响RSSI的因素远不止于此，如：遮挡物、风速、气候等。以后有时间还可以对其他影响因素进行验证。
