Apache Iecberg 从入门到放弃(3) —— 源码系列之Flink读过程分析

背景介绍

上一章和带大家了解了一下Iceberg的元数据文件特殊之处，也简单的给大家描述了一下Iceberg是如何从快速定位到数据文件的，上一章将的比较干，因为都是一些理论知识，这一章我们从iceberg-flink模块的源码出发，带大家更加深入的了解Iceberg

注意：本次源码分析基于Iceberg 0.11x分支，主要是讲解iceberg-flink模块，其余模块因为暂未深入了解所以会跳过，敬请见谅；并且如果有任何地方讲述不当，请直接指出
另外，需要对Iceberg和Flink都一定的基础，否则会出现一知半解的情况

源码分析

开始之前

先回顾一下，我们如何通过Flink去读取一张Iceberg表
首先我们需要建一个类型是iceberg的Flink Catalog

CREATE CATALOG iceberg_catalog
WITH (
    'type'='iceberg',
    'catalog-type'='hive',
    'uri'='thrift://localhost:9083',
    'clients'='5',
    'property-version'='1',
    'warehouse'='hdfs://hacluster/user/hive/warehouse'
    );

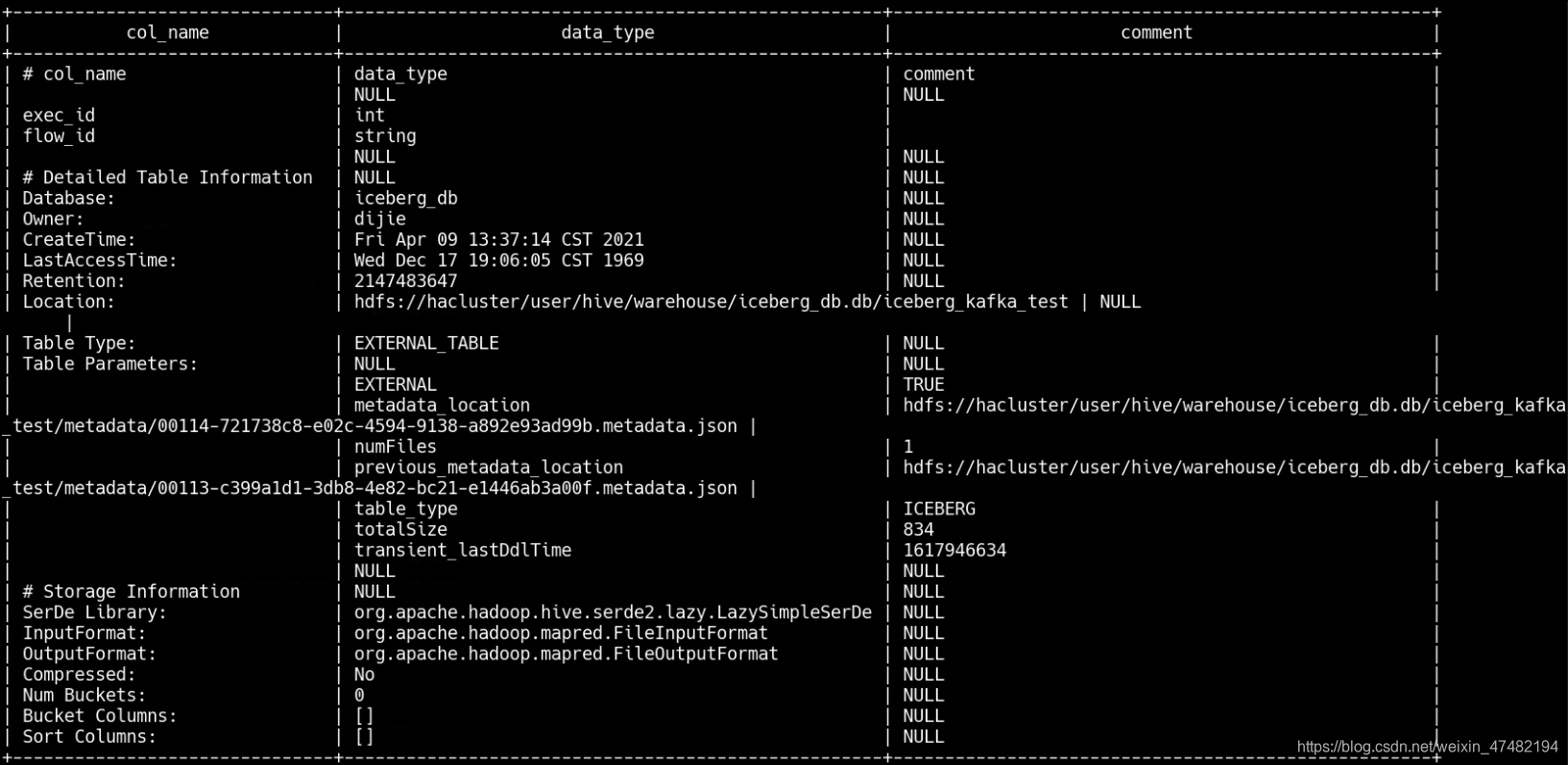

假设，我们已经有一张Iceberg的表，通过Hive语句desc formatted iceberg_db.iceberg_kafka_test得到的信息是这样的

接下来，我们通过执行一条Flink Sql来进行数据的读取

select * from iceberg_catalog.iceberg_db.iceberg_kafka_test
/*+ OPTIONS('streaming'='true', 'monitor-interval'='1s', 'start-snapshot-id'='3821550127947089987')

然后耐心等待，我们很快就可以看到源源不断的数据在控制台进行展示。
简单两步，我们就可以通过Flink Sql对一张Iceberg进行数据读取，那么在这背后，都发生了什么事情呢？

CREATE ICEBERG CATALOG

之前在讲Flink 自定义Redis Lookop Table Source的时候说过，Flink会通过JAVA的SPI机制，将所有org.apache.flink.table.factories.TableFactory的实现类加载，然后通过type来区分到底是哪个实现类
同样，CREATE ICEBERG CATALOG也不例外，根据以上步骤，定位到类org.apache.iceberg.flink.FlinkCatalogFactory
然后根据方法createCatalog()创建我们的Catalog Class org.apache.iceberg.flink.FlinkCatalog，并且因为我们创建的是Iceberg中的Hive Catalog，所以将Hive CatalogLoader传入FlinkCatalog对象中。

protected Catalog createCatalog(String name, Map<String, String> properties, Configuration hadoopConf) {
    CatalogLoader catalogLoader = createCatalogLoader(name, properties, hadoopConf);
    String defaultDatabase = properties.getOrDefault(DEFAULT_DATABASE, "default");
    String[] baseNamespace = properties.containsKey(BASE_NAMESPACE) ?
        Splitter.on('.').splitToList(properties.get(BASE_NAMESPACE)).toArray(new String[0]) :
        new String[0];
    boolean cacheEnabled = Boolean.parseBoolean(properties.getOrDefault(CACHE_ENABLED, "true"));
    return new FlinkCatalog(name, defaultDatabase, baseNamespace, catalogLoader, cacheEnabled);
}

接下来，我们继续来看FlinkCatalog这个类。
在实例化它的时候，会调用传入的Hive CatalogLoader对象，并执行它loadCatalog()的方法，得到真正的HiveCatalog，它的作用是负责与Hive Metastore通信，去执行我们的建表、删表、查表语句，这里就不细讲了，具体可以看看iceberg-hive-metastore模块
回到FlinkCatalog，它还提供了listDatabases、listTables等方法，对应着我们的Sql语句show databases;、show tables，无一例外都是通过上面说的真正的HiveCatalog去执行对应的操作，有兴趣的同学可以去看看，就不在这里展开说了
FlinkCatalog 中有个特殊的方法getTableFactory()，它的作用是将FlinkTableFactory的实例对象返回出去。那么，这个Factory是啥呢？点进去看看，发现了两个眼熟的方法createTableSource()、createTableSink()。
那既然本篇的主题是读过程分析，那么我们就对createTableSource()中的内容进行深入分析

CREATE TABLE SOURCE

createTableSource()方法很简单，一共4行代码

@Override
public TableSource<RowData> createTableSource(TableSourceFactory.Context context) {
ObjectPath objectPath = context.getObjectIdentifier().toObjectPath();
TableLoader tableLoader = createTableLoader(objectPath);
TableSchema tableSchema = TableSchemaUtils.getPhysicalSchema(context.getTable().getSchema());
return new IcebergTableSource(tableLoader, tableSchema, context.getTable().getOptions(),
    context.getConfiguration());
}

其中，前三行的作用分别是拿到表路径(一般来说就是库名.表名)，表加载对象(负责加载Iceberg的表)、表结构，然后通过它们去实例化IcebergTableSource，所以接下来我们再来看看IcebergTableSource这个类

点进去之后，我们能看到它实现了StreamTableSource这个接口，也就是说，IcebergTableSource提供对其数据的读取访问的能力，也就是通过getDataStream()去返回一个dataStream，供下游的operator消费

@Override
public DataStream<RowData> getDataStream(StreamExecutionEnvironment execEnv) {
return FlinkSource.forRowData()
    .env(execEnv)
    .tableLoader(loader)
    .properties(properties)
    .project(getProjectedSchema())
    .limit(limit)
    .filters(filters)
    .flinkConf(readableConfig)
    .build();
}

这些链式方法的作用基本上都是把值塞进去，我们重点看一下properties()和build()
properties()里面的内容很简单

public Builder properties(Map<String, String> properties) {
    contextBuilder.fromProperties(properties);
    return this;
}

我们来看看fromProperties()中做了什么

Builder fromProperties(Map<String, String> properties) {
    Configuration config = new Configuration();
    properties.forEach(config::setString);

    return this.useSnapshotId(config.get(SNAPSHOT_ID))
        .caseSensitive(config.get(CASE_SENSITIVE))
        .asOfTimestamp(config.get(AS_OF_TIMESTAMP))
        .startSnapshotId(config.get(START_SNAPSHOT_ID))
        .endSnapshotId(config.get(END_SNAPSHOT_ID))
        .splitSize(config.get(SPLIT_SIZE))
        .splitLookback(config.get(SPLIT_LOOKBACK))
        .splitOpenFileCost(config.get(SPLIT_FILE_OPEN_COST))
        .streaming(config.get(STREAMING))
        .monitorInterval(config.get(MONITOR_INTERVAL))
        .nameMapping(properties.get(DEFAULT_NAME_MAPPING));
}

很明显能看出来，我们通过传入的properties的值，来指定我们的参数，例如startSnapshotId、asOfTimestamp等等；那properties的值都是什么呢？
一部分值来自于我们建表的时候，WITH中指定的参数；一部分是我们通过Table Hints动态修改的参数，比如start-snapshot-id、monitor_interval

说完properties()，我们来看build()，这里面的内容很多，大家认真看

public DataStream<RowData> build() {
    Preconditions.checkNotNull(env, "StreamExecutionEnvironment should not be null");
    FlinkInputFormat format = buildFormat();

    ScanContext context = contextBuilder.build();
    TypeInformation<RowData> typeInfo = RowDataTypeInfo.of(FlinkSchemaUtil.convert(context.project()));

    if (!context.isStreaming()) {
    int parallelism = inferParallelism(format, context);
    return env.createInput(format, typeInfo).setParallelism(parallelism);
    } else {
    StreamingMonitorFunction function = new StreamingMonitorFunction(tableLoader, context);

    String monitorFunctionName = String.format("Iceberg table (%s) monitor", table);
    String readerOperatorName = String.format("Iceberg table (%s) reader", table);

    return env.addSource(function, monitorFunctionName)
        .transform(readerOperatorName, typeInfo, StreamingReaderOperator.factory(format));
    }
}

该方法主要做了两件事情

• 利用tableLoader加载对应的table，然后通过这个table获取到对应的FileIO、Schema、EncryptionManager；再加上之前的fromProperties()方法构建出的ScanContext对象，一起组装成了负责辅助DataSource读取数据、分发数据的InputFormat

• 将DataSourceStreamingMonitorFunction注册到env上，并且接上了一个自定义算子StreamingReaderOperator

至此，CREATE TABLE SOURCE的逻辑已经说完，接下来我们再看看Flink如何去mointor&read Iceberg表的

Mointor & Read

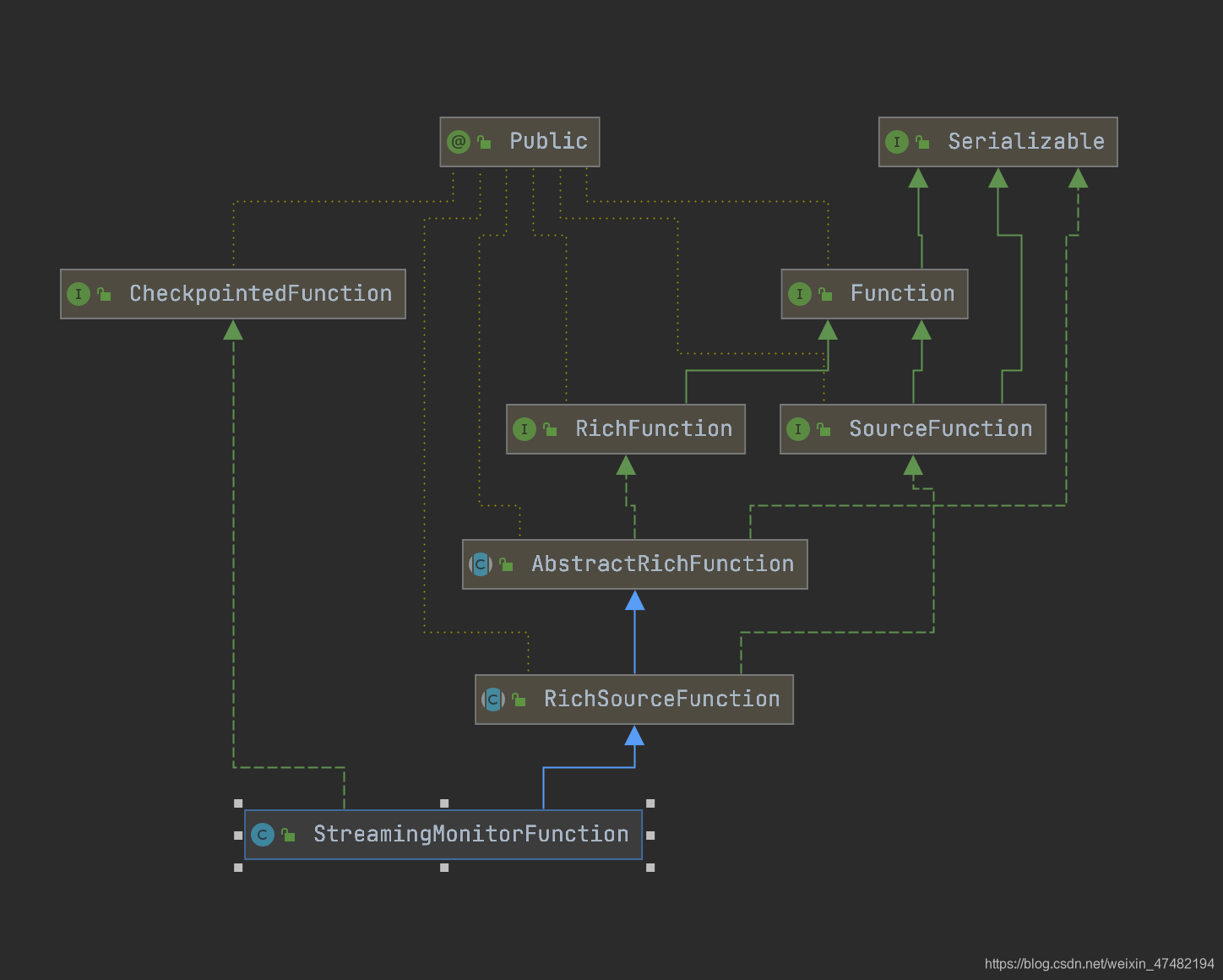

先看StreamingMonitorFunction

可以看到它实现了CheckpointedFunction接口，所以能够保证在source端的一致性；
另外，因为它并没有实现ParallelSourceFunction接口，所以它注定只能有一个并行度。这里的目的是确保在只有一个线程去监控Iceberg表和分发任务，多线程只会发生数据错乱

每处理完当前到表最新的快照id中的数据之后，将表最新快照id标记为最后一次处理的快照id，并在checkpoint的时候，存在到state中；如果程序从故障中恢复，则取state中的快照id作为起始的快照id

这里有一个让我产生疑惑的地方

if (context.isRestored()) {
    LOG.info("Restoring state for the {}.", getClass().getSimpleName());
    lastSnapshotId = lastSnapshotIdState.get().iterator().next();
}

如果lastSnapshotIdState中没有任何值，lastSnapshotIdState.get().iterator().next()是否会抛出异常？

接下来看一下monitorAndForwardSplits()方法，它是负责去监控和分发任务

FlinkInputSplit[] splits = FlinkSplitGenerator.createInputSplits(table, newScanContext);
for (FlinkInputSplit split : splits) {
sourceContext.collect(split);
}

核心代码就这2句话，首先通过FlinkSplitGenerator的createInputSplits方法，利用传入的表，和新构建的ScanContext去构建任务分片，再将每个任务分发到下游算子StreamingReaderOperator中

FlinkSplitGenerator中的createInputSplits就不细看了，绝大部分内容(99.99%)属于Iceberg的核心逻辑，大体流程也和我们上次分析Iceberg文件中所涉及的读逻辑差不多太多。这边我还没有细看，之后讲到Iceberg核心技术的时候再来分析。

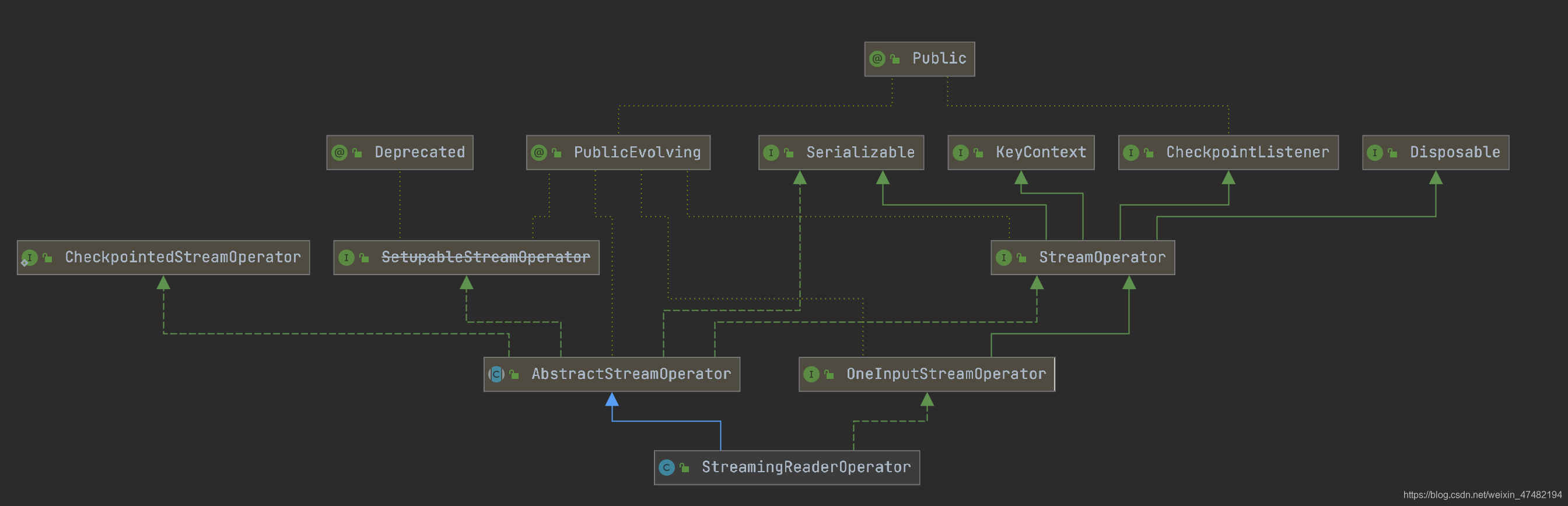

接下来再看看StreamingReaderOperator是如何消费的

和StreamingMonitorFunction一样，StreamingReaderOperator也实现了checkpoint相关的接口，因此也有一致性的保障；不一样的地方是这个算子可以指定任意并行度

在内存中存放的任务分片splits是个队列，每次在接收新的task就会丢到里面，每次会从splits中取出一个任务进行处理，再处理完一个任务后，进行类似递归的操作，将splits中的任务不断取出，在读完splits中的任务会将算子标记为IDLE状态，

在处理每个task的时候，之前的format会用task去构建一个RowDataIterator对象，并且根据task的文件格式去创建不同格式的Iterable对象，并且会根据是否有位置删除和等值删除进行数据过滤，保证数据的一致性

然后将Iterable对象中的每个元素不断取出，发向下游

这块儿的逻辑不算太复杂，就是比较碎，有兴趣的可以自己去翻看，大概逻辑就是我讲的那样

好了，讲到这里，Iceberg中的Flink读过程基本上都看完了，有些没有讲到的地方大家也可以自己去看，另外涉及Iceberg核心逻辑的地方之后的分享也会将

写在最后

• 本章的内容还是比较多的，大家要慢慢看，最好是结合源码进行debug才能更好的了解Iceberg中的Flink读过程
• 最近比较忙，所以这周就分享这么一篇了。另外我自己实现了如何给Flink Sql中的每个算子指定并行度、chain策略以及UID，有机会会分享出来，特别是指定UID，对我们的意义很大，这样我们在Flink Sql进行逻辑变更的时候，也能从checkpoint/savepoint中恢复数据，以前因为UID是随机生成的无法自己指定，只要逻辑变更，哪怕是同一个算子，产生的UID也会不一样，所以导致无法恢复。
• 下一章我会暂停对Iceberg的分享，转而去分享一下Hudi的相关内容，有喜欢Hudi的同学不要错过
• 最后，看在我写这么多的分子上，点个赞呗？
