操作系统实验报告-移动臂调度算法的模拟实现

一、实验目的和要求

掌握操作系统的设备管理功能，熟悉移动臂调度算法，设计恰当的数据结构和算法，模拟实现移动臂调度算法。
熟练掌握一种以上的开发工具，如C++、JAVA、Delphi、VB等，掌握基本的编程技巧，自由选择一种编程语言设计并实现实验内容。

二、实验方法与步骤（需求分析、算法设计思路、流程图等）

需求分析：磁盘移臂调度的目标就是要使磁盘访问的总时间中的寻找时间最小。因此，磁盘移臂调度要尽量减少磁盘移动臂移动的距离。磁盘移臂调度算法很多，本实验通过模拟先来先服务调度算法(FCFS),最短寻找时间优先调度算法(SSTF),电梯调度算法(Elevator)。通过对比各算法中移动臂的移动距离，平均寻道长度等指标评判各算法的优缺点。
算法设计思路：

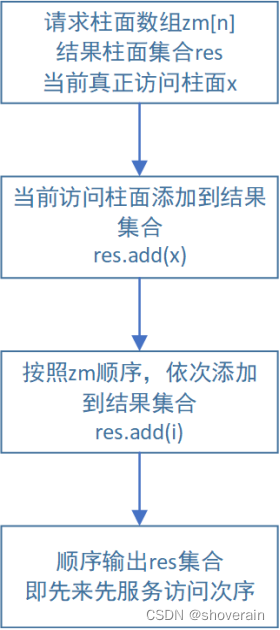

①先来先服务调度算法(FCFS)：先来先服务算法只根据请求者的时间先后顺序，先请求的先得到服务。

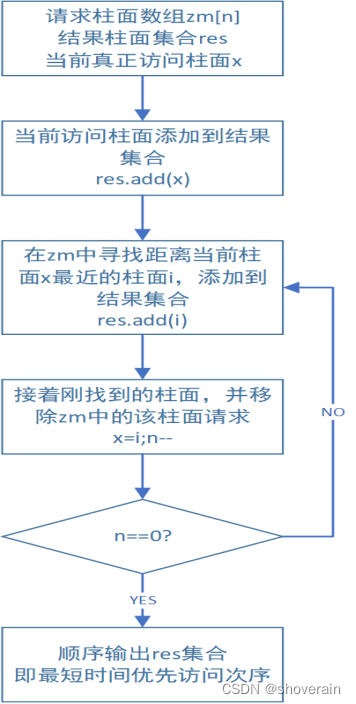

②最短寻找时间优先调度算法(SSTF)：最短寻找时间调度算法总是使寻找时间最短的请求最先得到服务，跟请求者的时间先后顺序无关。

③电梯调度算法(Elevator)：移动臂朝一个方向进行运动，将该方向上的所有请求依次进行服务，当该方向上没有请求时，移动臂就改变方向，然后将改变的方向上的请求依次进行服务，直到该方向上没有请求，然后再改变移动方向。

三、实验原始纪录（源程序、数据结构等）

1.数据结构（磁盘对象）：

public class CiPan {
    Integer[] zhumian; //请求柱面号数组
}

2.算法实现代码
①先来先服务调度算法：

public void fifo(int x) {
    Integer length = 0; //移动臂移动距离
	//按照请求柱面号的先后顺序依次访问
	System.out.println("当前磁头位于柱面"+x+",采用先来先服务调度算法，服务序列如下：");
	//x为正在服务的柱面
    System.out.print(x+" ");
    for (Integer integer : this.zhumian) {
        int size = Math.abs(x-integer);
        length += size;
        x = integer;
        System.out.print(integer+ " ");
    }
    System.out.println();
    System.out.println("移动距离："+length);
    double avg = (double)length/(double)this.zhumian.length;
    System.out.println("平均寻道长度：" + avg);
}

②最短寻找时间优先调度算法：

public void sstf(int x) {
    Integer length = 0;
    System.out.println("当前磁头位于柱面"+x+",采用最短寻找时间优先调度算法，服务序列如下：");
    //结果集合，x为正在服务的柱面
    List<Integer> res = new ArrayList<>();
    res.add(x);
    //请求柱面放入数组集合中，方便操作
    List<Integer> list = new ArrayList<Integer>();
    Collections.addAll(list,this.zhumian);
    //找出集合中距离当前正在服务柱面最近的柱面，将该柱面添加到结果集合，并从原集合中删除
    while (list.size()>0) {
        int index = findMin(res.get(res.size()-1),list);
        res.add(list.get(index));
        list.remove(index);
    }
	//输出集合，计算距离之和
	for (Integer n : res) {
	    int size = Math.abs(n-x);
	    length += size;
	    x = n;
	    System.out.print(n + " ");
	}
	System.out.println();
	System.out.println("移动距离："+length);
	double avg = (double)length/(double)this.zhumian.length;
	System.out.println("平均寻道长度：" + avg);
}
//找到集合list中距离柱面last最近的索引
public int findMin(int last, List<Integer> list) {
    int min = Math.abs(last-list.get(0));
    int index = 0;
    for (int i = 0; i <list.size(); i++) {
        if (Math.abs(list.get(i)-last) < min) {
            min = Math.abs(list.get(i)-last);
            index = i;
        }
    }
    return index;
}

③电梯调度算法

public void elevator(int x, int y) {
    Integer length = 0;
    System.out.println("当前磁头位于柱面"+x+",采用电梯调度算法，服务序列如下：");
    Arrays.sort(this.zhumian);
    //y为已完成请求的柱面，x为正在服务的柱面。x>y证明移动臂正向扫描，反之负向扫描
    List<Integer> res = new ArrayList<>();
    res.add(x);
    if (x > y) {
        forward(this.zhumian, x, res);
        negative(this.zhumian, x, res);
    }else {
        negative(this.zhumian, x, res);
        forward(this.zhumian, x, res);
    }
	//输出集合，计算距离之和
    for (Integer n : res) {
        int size = Math.abs(n-x);
        length += size;
        x = n;
        System.out.print(n+ " ");
    }
    System.out.println();
    System.out.println("移动距离："+length);
    double avg = (double)length/(double)this.zhumian.length;
    System.out.println("平均寻道长度：" + avg);
}
//正向访问柱面
public void forward(Integer[] arrs, int x, List<Integer> res) {
    for (Integer arr : arrs) {
        if (arr>=x) {
            res.add(arr);
        }
    }
}
//负向访问柱面
public void negative(Integer[] arrs, int x, List<Integer> res) {
    for (int i = arrs.length-1; i >= 0; i--) {
        if (arrs[i] <= x) {
            res.add(arrs[i]);
        }
    }
}

3.测试代码：

public class Test {
    public static void main(String[] args) {
        Integer[] list = {10, 22, 21, 2, 40, 6, 38, 67, 99, 50};
        CiPan c = new CiPan(list);
        c.fifo(20); //当前正在服务柱面20
        System.out.println("-----------------------------");
        c.sstf(20); //当前正在服务柱面20
        System.out.println("-----------------------------");
        c.elevator(20,15); //已完成柱面15请求，当前正在前服务柱面20
    }
}

四、实验结果及分析（计算过程与结果、数据曲线、图表等）

过程分析：
先来先服务调度算法实现简单，表面上最公平，每个请求都会得到服务，不会出现“饿死”现象；最短寻找时间调度算法具有比先来先服务更好的性能，但是发现若靠近磁头的请求不断到来，则离磁头较远的请求会出现“饿死”；电梯调度算法可以看作是最短寻找时间优先的改进，不会“饿死”。

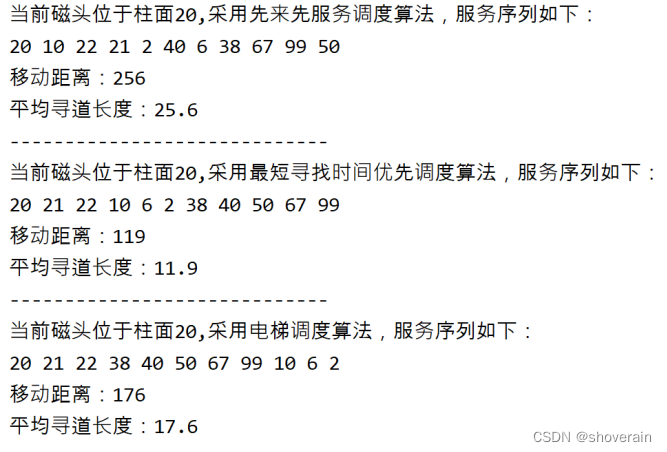

结果分析：
从运行结果来看，先来先服务调度算法平均寻找时间很长，可能频繁改变移动臂方向，磁盘效率很低；最短寻找时间优先算法可以获得到较短的平均响应时间，有较好的吞吐量，但和先来先服务一样可能频繁改变移动臂方向；电梯调度算法克服了频繁改变移动臂方向，效率也要由于先来先服务。

五、实验改进与思考

通过此次实验，加深了我对操作系统设备管理的认识，清楚的了解到磁盘调度的详细过程和五种调度算法（先来先服务算法;最短寻道时间优先算法;单向扫描算法;双向扫描算法；电梯调度算法)以及五种调度算法之间的差异和共性，同时，也看到了经过优化的算法会带来的好处!
这次实验由于扫描算法和电梯调度算法的基本思路较为相似，因此我省略了扫描算法的实现。理清了每种算法的流程和特点，实现起来也并不是很困难。在实验过程中，也遇到了不少问题，如在电梯调度算法中，没有考虑到判断移动方向的问题，单纯从一个方向移动，通过老师的指点，我添加了移动方向的判断条件，经过调整后，程序更加完整。在最短时间优先算法中，实现找当前服务柱面最近柱面时，思路很乱导致代码冗杂，最后通过画流程图理清思路后，优化了代码，让代码更加简洁易懂。感觉这个方法极其重要，实现代码时先将流程图画出来，代码编写就容易得多。
