*记录实践。主要教材为《模拟电子技术基础》(第五版)。欢迎留言/私信讨论,一起进步。*
一、multisim介绍

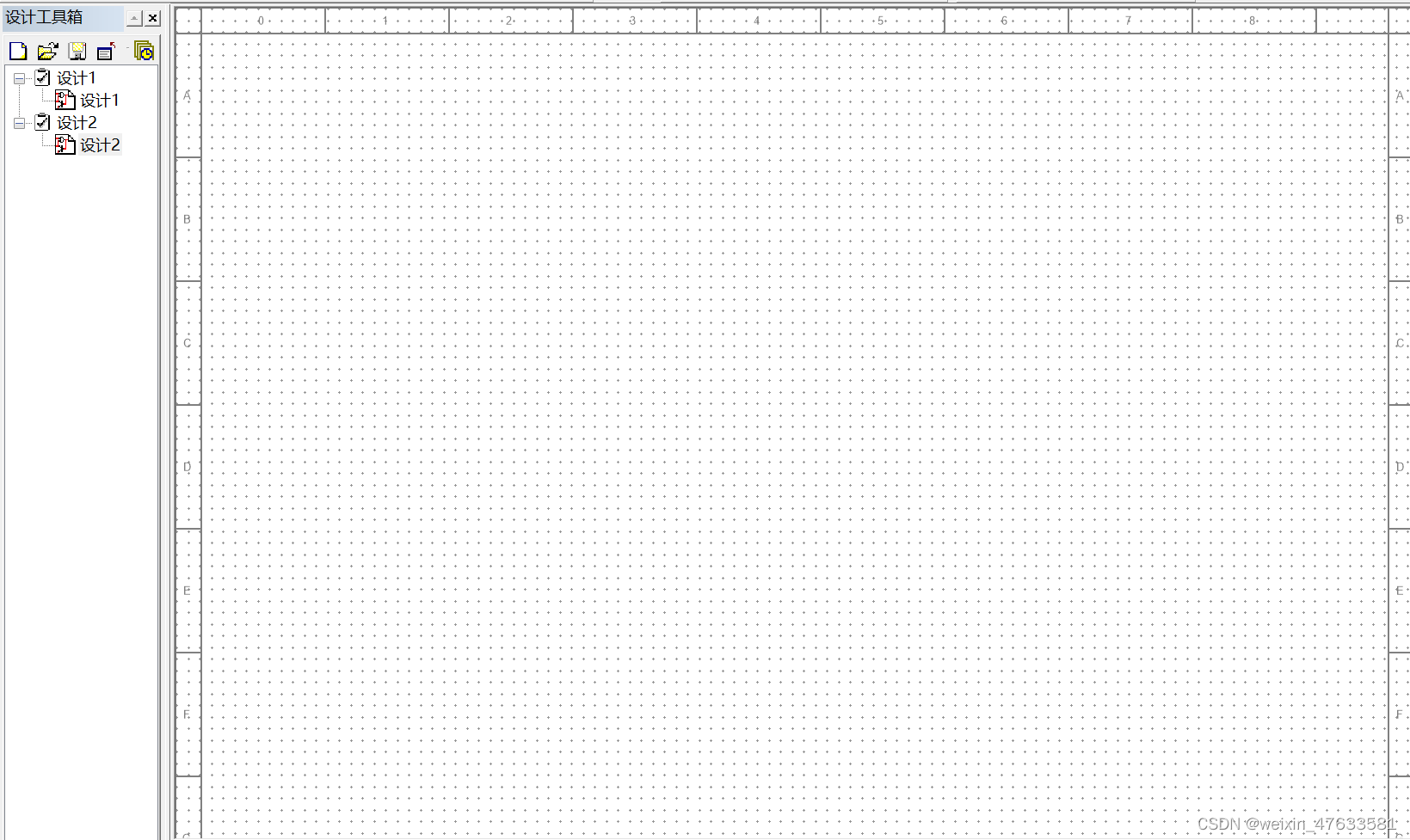

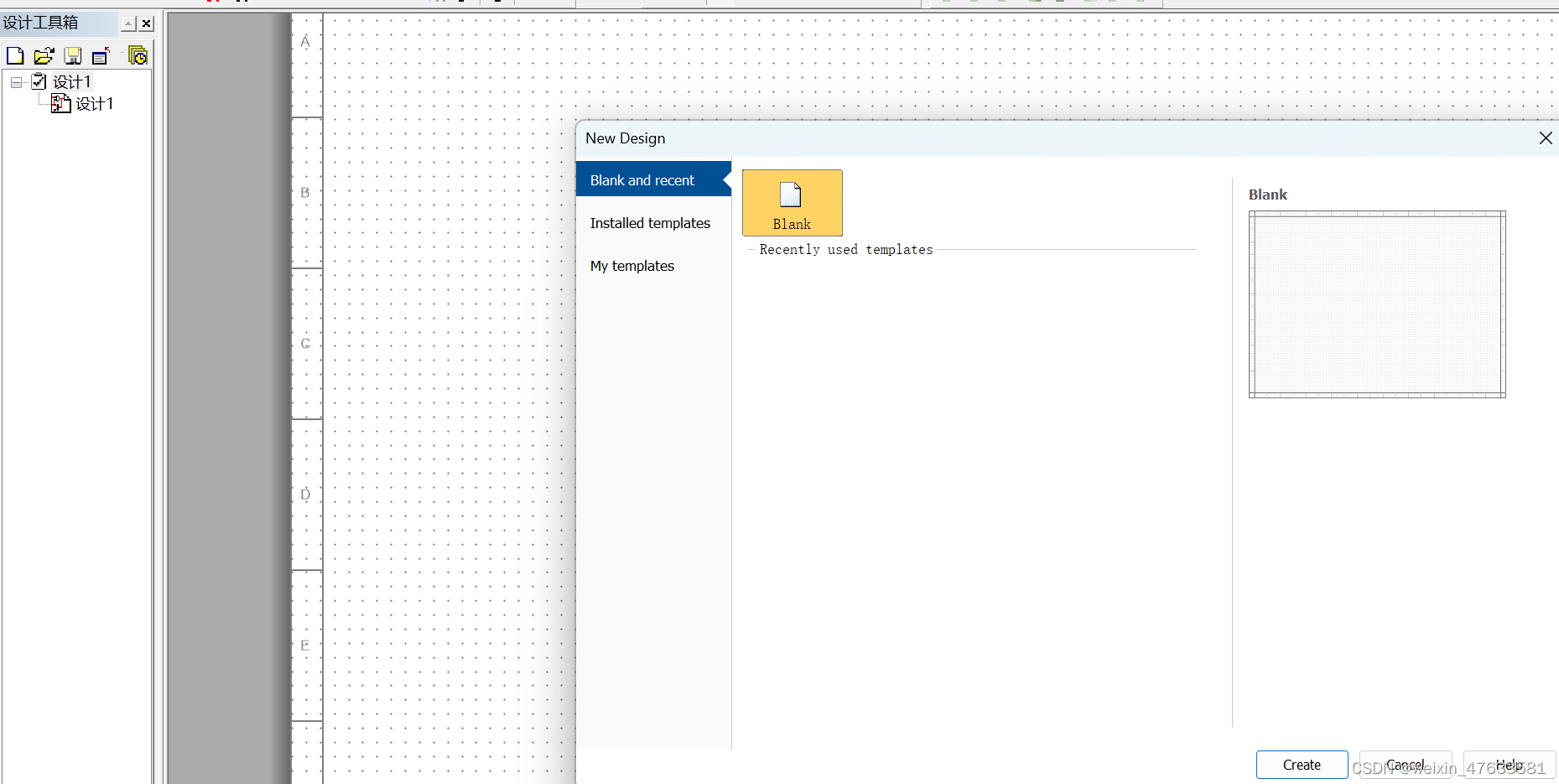

1.新建一个窗口
default name:设计1;
文件→另存为→自定义名称如‘仿真练习1’;
→→→→→
2.认识界面工具
①横向horizon
从左至右分别为:

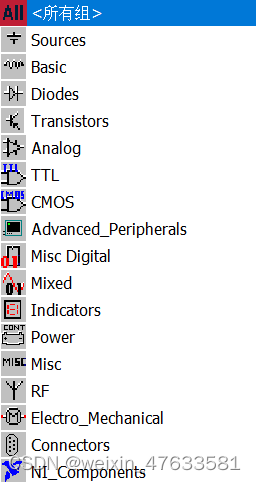

sources、basic(resisitor、capacitor、inductor、transformer、switch、potentiometer、sockets)、diodes、transistors、analog、TTL、CMOS、Digital(FPGA、DSP等等);
突然发现有图↓↓↓;
MCU、set模块(本地保存过的自有文件)、总线;
开始模拟、暂停模拟、结束模拟;

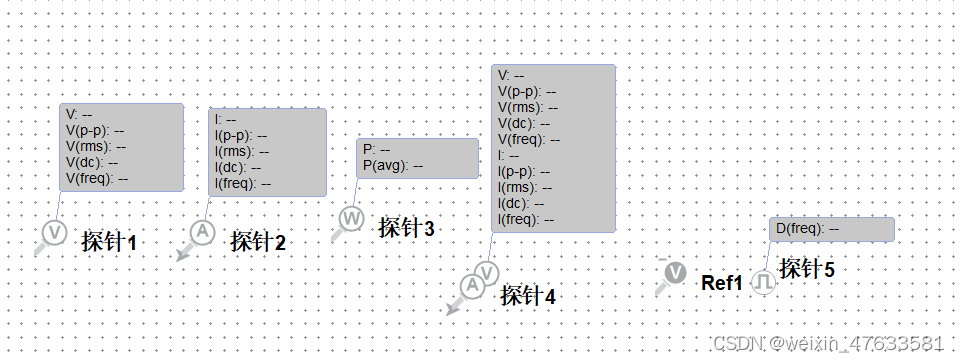

探针(电压//电流//功率//差分电压differential v//电压电流//电压参考v reference//Digital)。
②纵向vertical

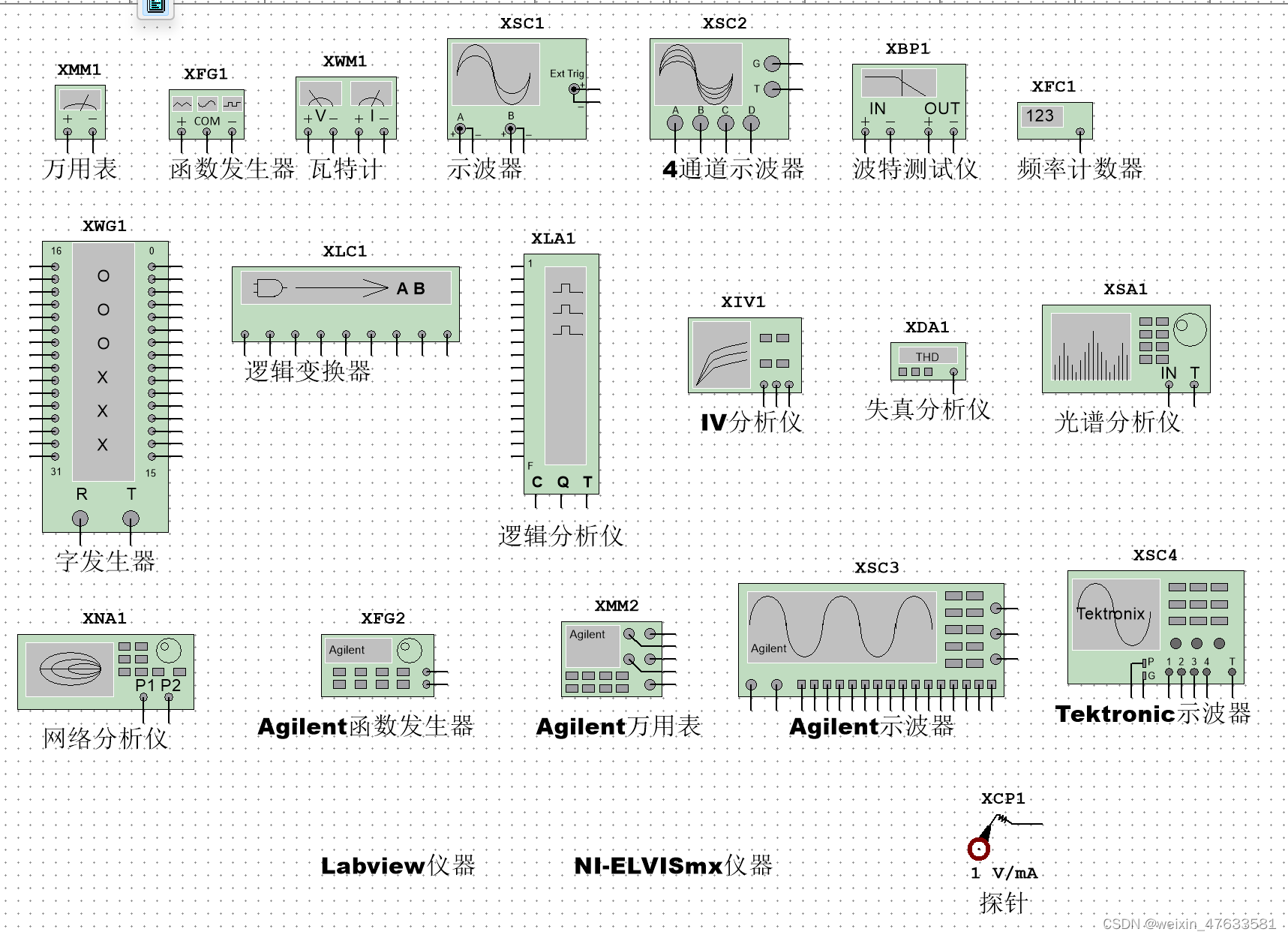

从上至下,分别为:

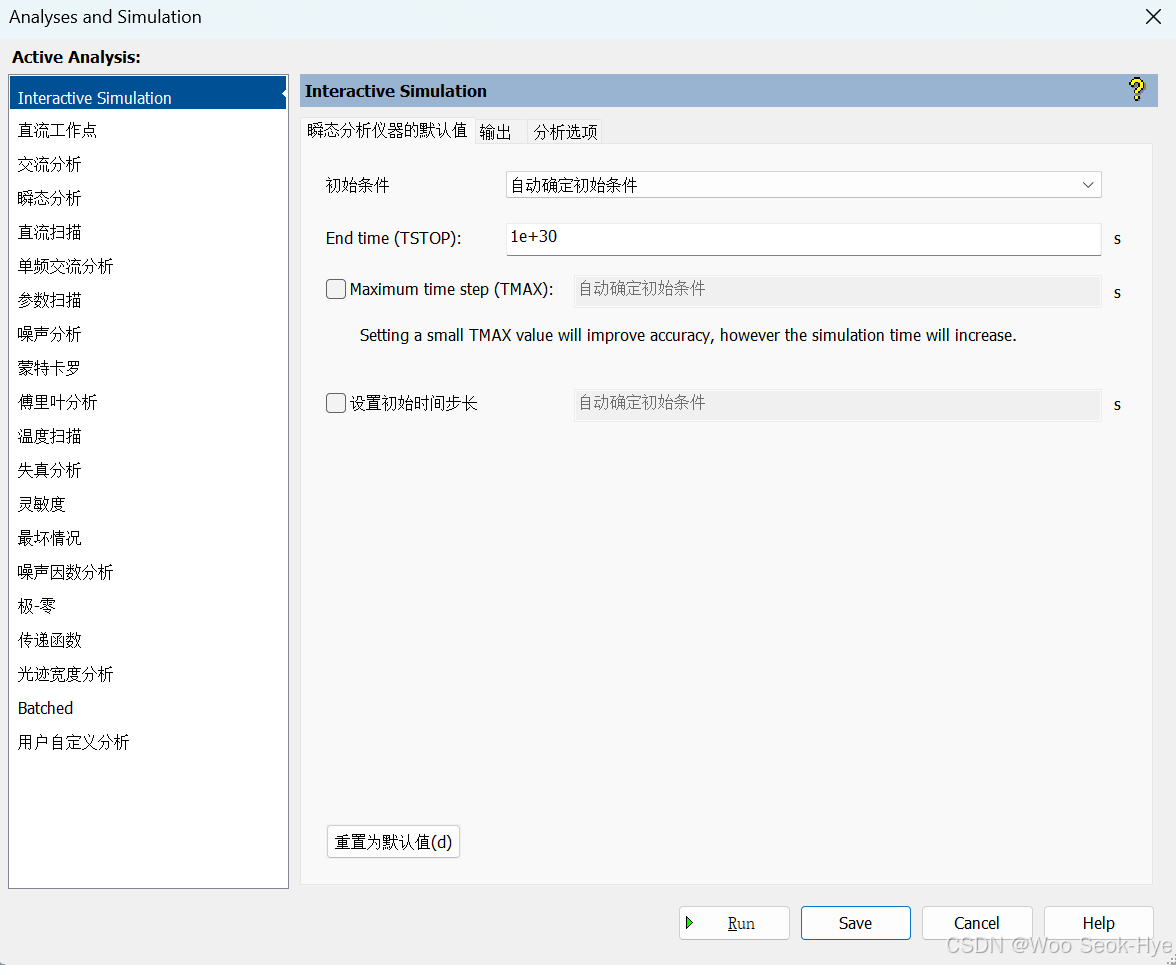

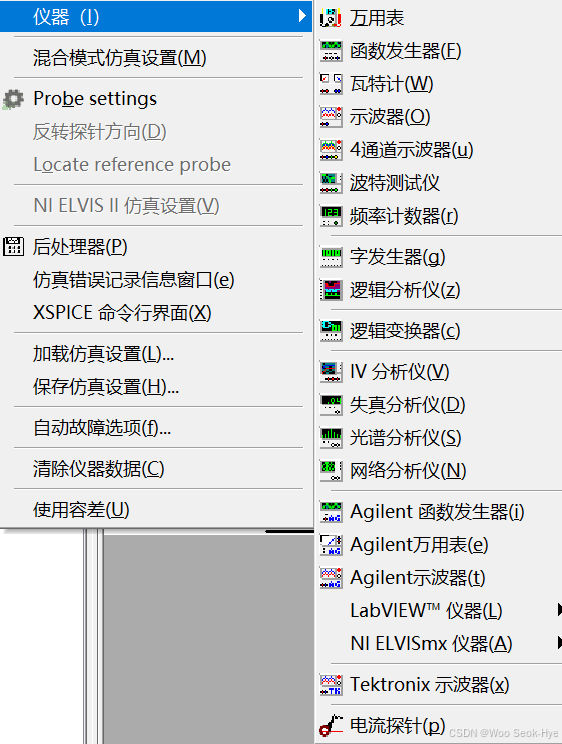

其他分析仪器:仿真(S)→Analyses and Simulation

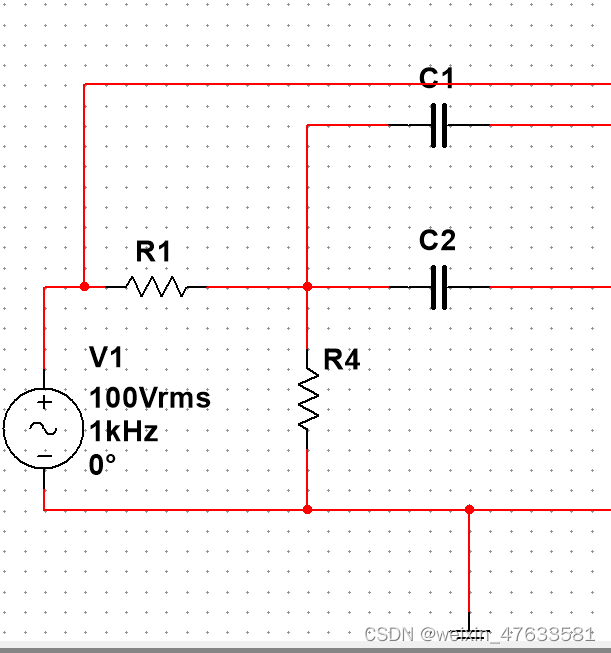

二、简单绘制原理图
1.放置元器件;
2.连线;
放在引脚处,左键点击自动出线;注意节点只在线上而不在元器件上,因此多条线汇入某器件引脚时,应当从器件脚拉出一根线以供汇入。
3.仿真;
三、问题与回答

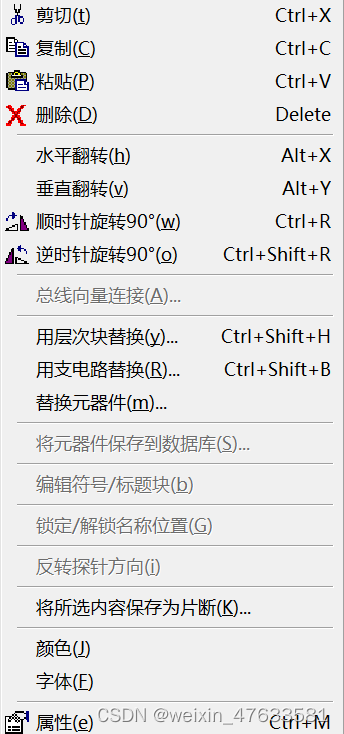

1.元件旋转
右键-水平旋转/垂直旋转/顺时针clockwise/逆时针counter clockwise旋转

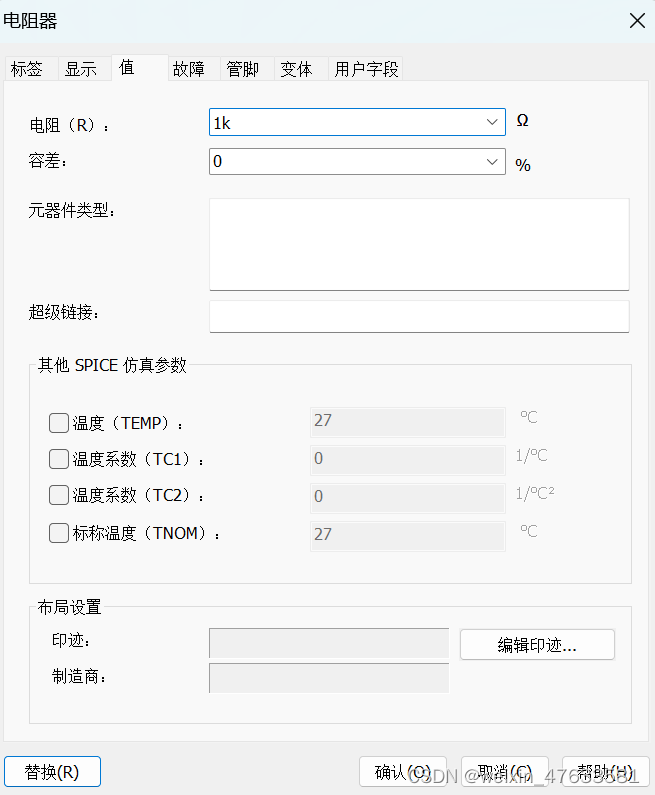

2.元件自定义值
左键双击元件-value修改

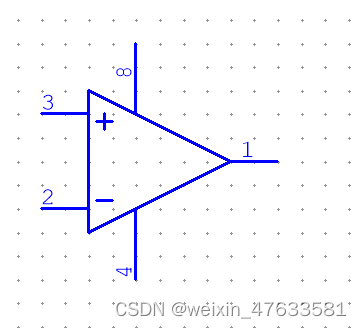

3.运放如何改变正负输入
左键-alt+y
→→→
