前言

本文为简单二极管电路的Multisim仿真。

---

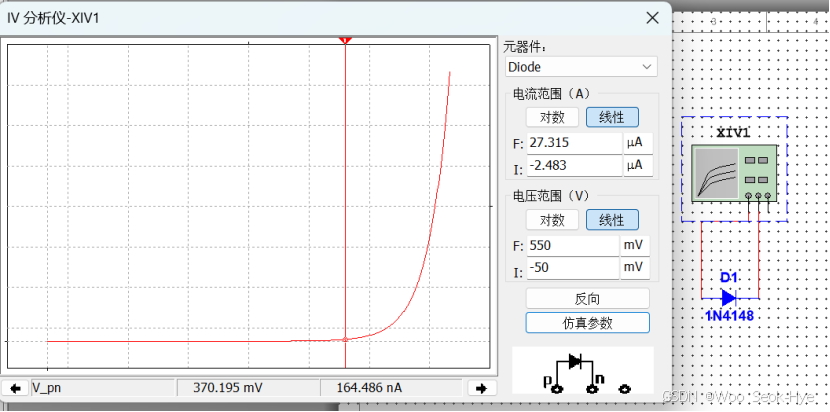

一、二极管伏安特性曲线

注意：IV分析仪的仿真参数选择范围设为（0-1）

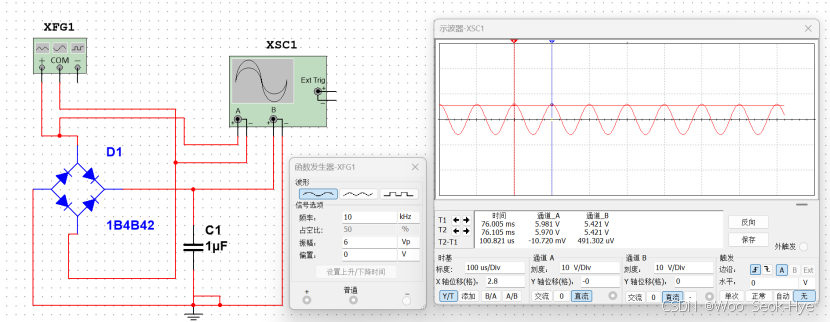

二、二极管整流桥

1.四个二极管的整流桥输出应为周期为T/2的上半周波形；

2.整流桥后接电容达到交流变直流的效果；

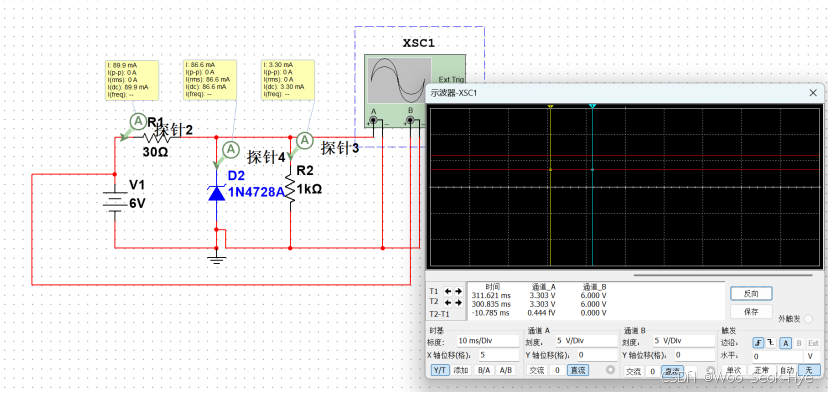

三、稳压二极管-稳压电路

1.要求：将6V电压稳压到3.3V；

2.其中：限流电阻R1可以根据稳压管的IZmax和IZmin负载R2计算得出；

实际电路的焊接中，输出波形会受到电源影响，出现纹波。
解决方法有二：一是将限流电阻换成无感电阻；二是接一个对地电容；

---

总结

1.二极管的伏安特性；

2.二极管的应用：开关、整流、限幅、稳压；

3.特殊二极管：稳压二极管、发光二极管、光电二极管、变容二极管、肖特基二极管。
