数字基带传输系统

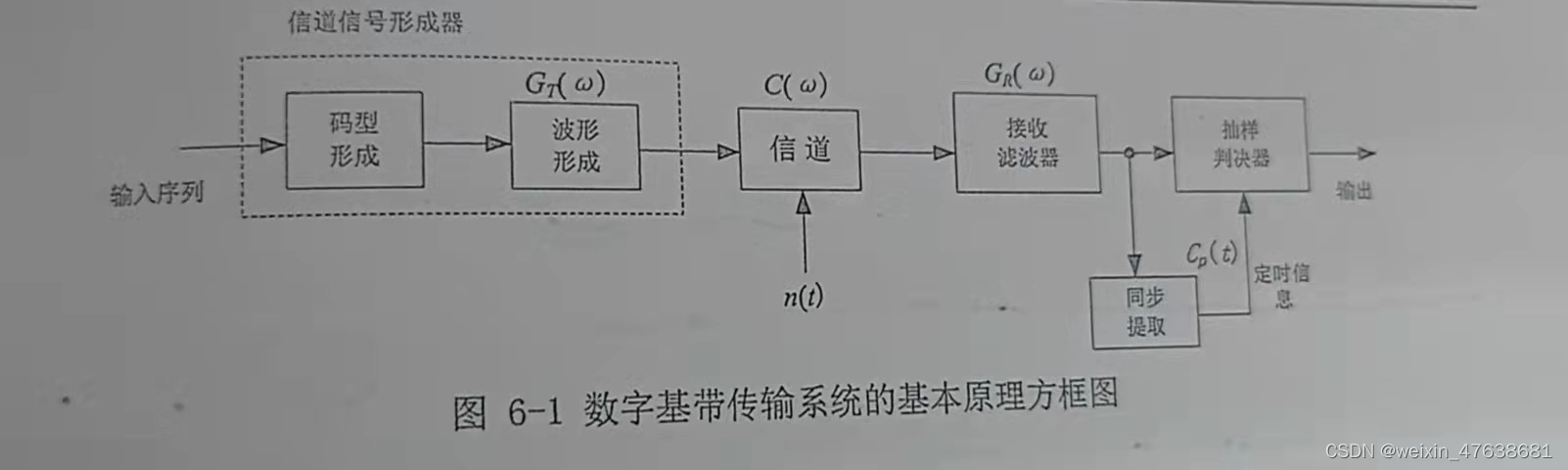

一、数字基带传输的概念即系统构成

1.数字基带信号：来自数据终端的原始数据信号，如计算即输出的二进制序列，电传机输出的代码等，往往包含丰富的低频分量，甚至直流分量，被称为数字基带信号。

2.数字信号的基带传输：在某些具有低通特性的有线信道里，例如双绞线、电缆，当传输距离不太远的情况下，数字基带信号可以不经调制直接进行传输，如计算机局域网、电话信号的传输等，称为数字基带传输系统；

3.数字信号的频带传输：对于大多数信道，如各种无线信道和远距离有线信道，其传输特性是带通的，数字基带信号必须在发送端经过调制，把基带信号的频谱搬移到适合信道传输的通带内变为带通信号，通过信道传输，在接收端通过解调，再恢复为原始基带信号，这种传输称为数字频带传输系统。

二、数字基带信号及其频谱特性

1.数字基带信号：设计数字传输系统的基本考虑是选择一组有限的、离散的波形来表示数字信息。对于数字基带传输系统而言，这些离散波形是未经调制的电脉冲信号，这些电脉冲信号所占据的频率从直流和低频开始，因此称为数字基带信号，可以说数字基带信号是指消息代码的电波形，它是用不同的电平或脉冲来表示相应的消息代码。数字基带信号(以下简称为基带信号)的类型有很多，常见的有矩形脉冲、三角波脉冲、高斯脉冲和升余弦脉冲等。最常用的是矩形脉冲，因为矩形脉冲易于形成和变换，下面就以矩形脉冲为例介绍几种最为见的基带信号波形。
1)单极性不归零波形(NRZ)
单极性不归零波形如图6-2(a)所示，这是一种最简单常用的基带信号形式。这种信号脉冲的零电平和正电平分别对应着二进制代码0和1，在整个码元期间电平保持不变。或者说，它在一个码元时间内用脉冲的有或无来对应表示0或1码。其特点是极性单一，含有直流分量，脉冲之间无间隔。另外位同步信息包含在电平的转换之中，当出现连0序列时没有位同步信息。
单极性不归零波形不适合远距离传输，只用于设备内部(如印刷电路板内部或机箱内)信号的传输。
2)双极性不归零波形(BNRZ)
双极性不归零波形如图6-2(b)所示，在双极性不归零波形中，脉冲的正、负电平分别对应于二进制代码1、0，由于它是幅度相等极性相反的双极性波形，故当0、1 符号等概出现时无直流分量。这样，恢复信号的判决电平为0，因而不受信道特性变化的影响，抗干扰能力也较强。故双极性波形有利于在信道中传输，很多应用场合采用双极性波形信号传输。
3)单极性归零波形(RZ)
极性不归零波形如图6-2(c)所示，单极性归零波形与单极性不归零波形的区别是它发送1时正电平脉冲宽度小于码元宽度T，每个1代码脉冲在正电平持续一定时间后总要回到零电平，所以称为归零波形。通常，归零波形使用50%占空比(也称0.5点空比或半占空比,点空比定义为τ/T)。单极性归零波形包含的定时信息多，可以从单极性归零波形中直接提取定时信息，因此它是其它波形提取位定时信号时常采用的一种过渡波形，如AMI、HDB码位定时信号提取时先将双极性归零波形变为单极性归零波形。

例题 :在“0” 、“1”等概出现情况下，以下包含直流成分最大码是:
