视音频技术 - HDR Vivid 技术应用探索

作者，中国移动咪咕，李琳，灯塔

北京冬奥会赛事直播。这次探索的核心是，一是移动端解决方案，二是软解码软渲染，三是直播场景的应用突破，目的是让画面质感更细腻，主体更突出，更真实的视觉效果。在前期团队的灯塔文章中做了专题分析，借着五一假期的时间，再回顾一下我们的探索过程。

一、先理解HDR

HDR在计算机图形学与电影摄影术领域中是用来实现比普通数位图像技术更大曝光动态范围（即更大的明暗差别）的一组技术。目的是正确地表示真实世界中从太阳光直射到最暗的阴影这样大的范围亮度。

这项技术最早被应用于摄影，可以使暗场景变得更明亮更通透。后来超高清电视论坛（Ultra HD Forum）将HDR技术列为UHD电视标准需要支持的技术之一。2020年，苹果公司宣布了iPhone 12系列手机支持HDR视频，实现了HDR向移动手机端的扩展。目前，电视与移动端使用的HDR技术标准主要包括：Dolby Vision，HDR10，HDR10+以及HLG(Hybrid Log-Gamma)等。这些技术标准中定义了相比传统标准动态范围图像（SDR）更大的亮度范围，更广的色域，更大的比特深度，采用不同的伽马校正的转换函数，新的编解码方式。

2020年中国发布了 HDR Vivid 技术团体标准，旨在提升超高清视频核心关键技术标准影响力，快速推动超高清视频产业发展。

二、关键特征点

总体讲，HDR视频的光亮效果可以更接近人眼对于物理世界的感受，色彩也能更贴近于人眼看到的实际生活场景。如下图所示，与左边的SDR对比，HDR视频有更好的亮部和暗部细节，因而效果更真实自然。

菁彩HDR (HDR Vivid)，与传统的标准动态范围（SDR）相比，在位深、色域、最大亮度、动态元数据及其调节、智能映射等多项技术参数上均存在较大优势。在4K/8K高分辨率下，HDR Vivid的峰值亮度最高可达到10000尼特；基于BT.2020的广阔色域， 最多包含颜色达到687亿种。

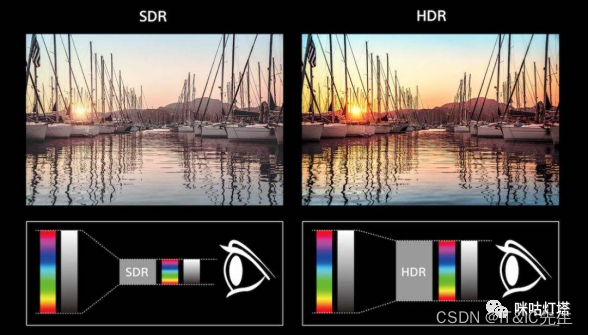

图1 SDR HDR效果对比示意图

1、颜色

颜色是源自光的反射或者自身发出的光芒，那光真的有颜色吗？牛顿爵士在1671年写道：“准确地说，光是没有颜色的，除了能引起这种或那种颜色的特定能量和配置外，没有其它成分。”

我们看到的颜色是眼底的感光细胞对光源中所携带的信息感应而产生的颜色的感觉。如下图，看上去感觉上同为白色的不同光源分析得到的光谱实际差异很大。所以，颜色是客观的光在人眼的主观反应，其度量不是靠简单的颜色分类就能完成的。

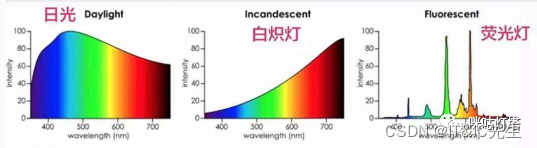

图2 日光、白炽灯、荧光灯，同色不同谱

那人类是如何科学度量颜色的？下面我们从光度学和色度学两方面展开分析。
