[案例三] 装配体下自动导出BOM表格

        最近五一正好毕业论文盲审，抽时间研究一下装配体下的自动导出BOM表格的制作。起因是看到B站上边一位【怡宁塑胶模具设计】的UP主做了一个自动导出BOM表，感觉很有趣。感谢博主在B站上的视频，让我受益匪浅。于是本着学习的态度进行制作，并且根据自己的想法进行补充（增加选择组件导出BOM的功能）。历时3天，基本实现了该模型的功能。期间翻阅大量的历史学习记录，和大量其他UP主的博客。个人认为想要在技能上有所进行，必须进行综合练习。只有这样才能提升独立思考能力，而不是创建一个块，图个颜色一些简单的功能。再次感谢各位NX二次开发的大佬，让后辈站在巨人的肩膀上进行更好的探索。

目录

一、Block UI分析

二、开发思路

2.1主界面的开发

（1）按钮控件1，一键读取所有装配体BOM信息在树列表中显示

（2）点击按钮2，读取选择装配体对象进行读取BOM信息

（3）点击按钮3，删除选择列

（4）点击按钮4，删除所有列。

（5）点击按钮5，弹出编辑库文件

（6）点击按钮6，导出BOM表

（7）选择文件浏览器

2.2选择对象子界面的开发

2.3编辑库文件子界面的开发

三、运行结果

---

一、Block UI分析

主要用到了三个Block UI，具体如下：

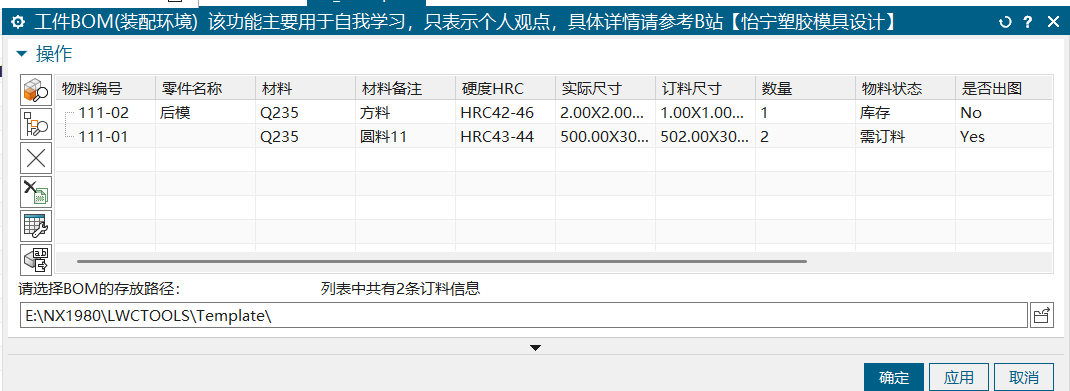

1、主界面：包括六个Button按钮，一个树列表，一个浏览器文件位置选择按钮。

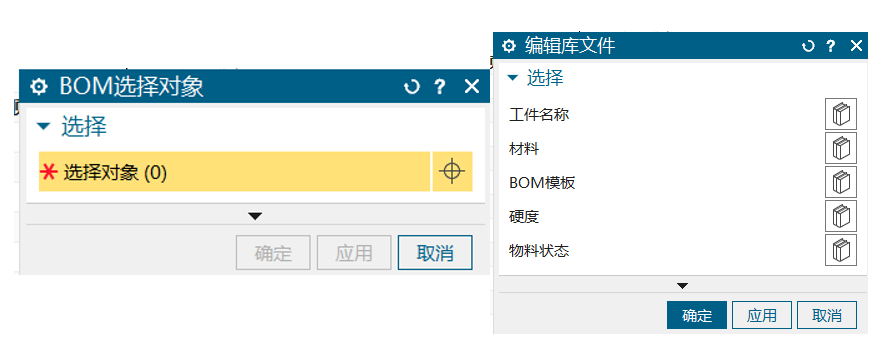

2、子界面1，选择对象对话框

3、子界面2，编辑库文件对话框。

二、开发思路

2.1主界面的开发

从上到下按钮依次为：

（1）按钮控件1，一键读取所有装配体BOM信息在树列表中显示

        遍历装配导航器中所有节点，筛选出最底层没有子节点的组件的Component。可以写一个递归函数进行遍历，部分关键代码如下：

//定义全局变量ThechildComponent用来存放遍历出来的Component
vector<NXOpen::Assemblies::Component *> ThechildComponent;

//遍历装配树
void NXopen_OutputBom::CycleComponent()
{
	//遍历装配多级节点
	BasePart* basedisplaypart;//定义顶层显示部件为全局变量
	basedisplaypart = theSession->Parts()->BaseDisplay();//获取顶层显示部件
	if (basedisplaypart != NULL)
	{
		Assemblies::ComponentAssembly* componentassembly = basedisplaypart->ComponentAssembly();//获取装配底层（BaseWork为当前工作装配，BaseDisplay为当前显示的装配 两种结果是不一样的）
		Assemblies::Component* rootcomponent = componentassembly->RootComponent();//获取rootcomponent

		if (rootcomponent == NULL)//判断rootcomponent是否为空，空即提示当前不在装配环境或没有装配组件
		{
			theUI->NXMessageBox()->Show("提示", NXOpen::NXMessageBox::DialogTypeWarning, "当前不在装配环境或没有装配组件，请仔细检查!"); //弹出消息框提示
		}
		else if (rootcomponent != NULL)//不为空就遍历装配体的子组件
		{
			Cyclechildren(rootcomponent);
		}
	}
}

//循环遍历组件得到组件的component
void NXopen_OutputBom::Cyclechildren(NXOpen::Assemblies::Component *component)
{
	//存放遍历到的装配树列表根节点下所有的子节点component
	vector<NXOpen::Assemblies::Component *> childComponent = component->GetChildren();
	for (int i = 0; i < childComponent.size(); ++i)
	{
		//获取组件的加载状态
		Part* resCurrentProtype = dynamic_cast<Part*>(childComponent[i]->Prototype());
		//获取组件是否被抑制
		bool GetComponentIsSuppressed = childComponent[i]->IsSuppressed();
		component->IsSuppressed();
		if (resCurrentProtype != NULL || GetComponentIsSuppressed != true)
		{
			vector<NXOpen::Assemblies::Component *> thechildComponent1 = childComponent[i]->GetChildren();
			if ((int)thechildComponent1.size()==0)
			{
				ThechildComponent.push_back(childComponent[i]);//收集已经加载不被抑制的组件component
			}
		}
		Cyclechildren(childComponent[i]);//递归遍历
	}
}

        根据组件节点的Component进行属性的遍历，这里用到的是UF的函数，不是NXOPENC++，感觉代码有点累赘，我记得我以前写过类似的程序，但是死活想不起来，为了不影响整体的进度，因此我先实现功能，如果组件很多
