服务器BMC基础知识总结

前言

因为对硬件方面不太理解，所以打算先从服务器开始学习，也想和大家一起分享一下，有什么不对的地方可以纠正一下哦！谢谢啦！互相学习共同成长~

1.BMC是什么？

     官方解释：BMC全名Baseboard Management Controller，也就是基板管理控制器，用于监控和管理服务器的专用控制器。对于我这个硬件初学者来说，我连基板是什么都不知道。所以为了加深理解，我拿我们的PC和服务器进行了一些对比。大家都知道服务器的性能、稳定性、可靠性、安全性等方面会比PC要好，而BMC在其中就起到了一定的作用，普通PC中它是没有BMC的。按我的理解BMC就是一个独立于服务器主系统之外的一个控制系统，用于管理和监控服务器(类似于管家的一个角色)。

2.BMC的作用

     只针对整体功能进行大概总结，某些细节可能没有考虑到，欢迎大家进行补充或纠正！

     ① 信息管理：对服务器的相关信息进行记录，比如服务器的型号，制造商，日期，各部件生产和技术信息，机箱信息、主板信息等(BIOS(下一篇博客会对BIOS进行学习总结)是系统开机过程中查看信息，而BMC通过IPMI网口以web形式查看，且可以通过集群化软件批量查看多个服务器信息)。此外，还有服务器主机名、IP、BMC固件版本等信息。

     ② 状态监控管理：对服务器的各个部件(风扇，CPU，硬盘，内存，机框等)的温度，电压等健康状态进行检测。

     ③ 远程控制管理：可远程控制服务器的开关机，重启，维护，固件更新，系统安装等。

     ④ 维护管理：对服务器的日志，用户，BIOS及告罄等进行管理(服务器出现故障时，进行故障排查或者对BIOS的升级)。

注： ① BMC软件运行在单独的ARM芯片(相当于BMC的CPU，ARM芯片是基于ARM架构(精简指令集计算机处理器架构)设计的处理器芯片)上，同时芯片外围会配置自己的RAM(随机存取存储器，即主存，与CPU直接交换数据的内部存储器，常见的RAM器件包括DRAM(动态随机存取存储器)和SRAM(静态随机存取存储器)，AST2500->ARM芯片 就具有DRAM)，Flash等器件，只要插电BMC软件就快速运行。

        ② BMC是一个独立的系统，可以与BIOS和OS(操作系统)交互。

3.IPMI是什么？BMC与IPMI的关系

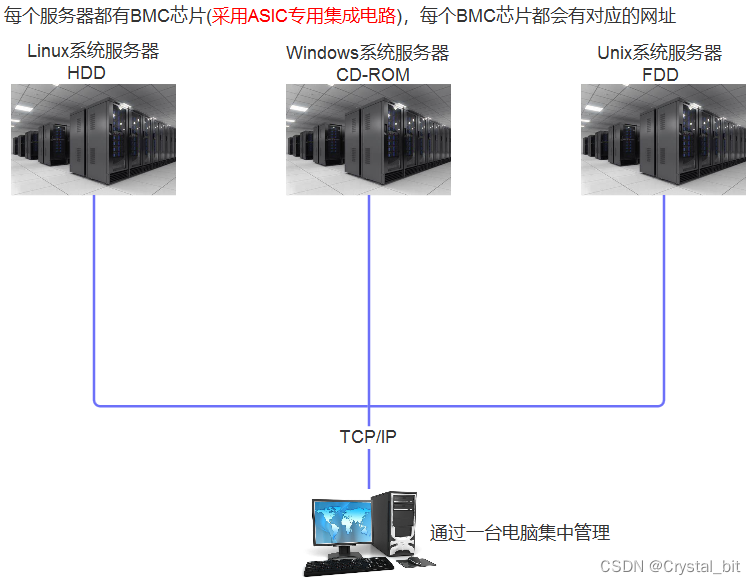

     IPMI全名Intelligent Platform Management Interface，即智能平台管理接口，简单来说它就是一套由专业的人制定出来开放标准的硬件管理规范，而BMC是满足该规范的系统。IPMI实现大规模服务器运维管理，如图：

注：AST2500芯片最多支持2个管理口(AST2600可以支持4个)，1个专用网络接口和1个共享网络接口，日常的网口也可以设置成管理BMC的IPMI接口，当IPMI接口去用，但是只有一个是共享的。常见的各服务器大厂IPMI接口有惠普的iLo，戴尔的iDRAC，浪潮的IPMI，H3C的HDM(底层原理都是一样的)。
