LBA模式简单介绍

一、概念

        通过一定的规则将物理扇区的柱面、磁头和扇区三维编号转变为线性编号，实现了一维的线性寻址。这种寻址方式可以提高系统效率，避免了烦琐的磁头/柱面/扇区的寻址方式。

二、特性

        1.无磁盘，柱面的概念

        2.起始序号为0

三、使用LBA读取磁盘

        访问序列如下：

//写端口函数
static inline void outb(uint16_t port, uint8_t data){
    /*指令格式为
    outb al(数据), dx(端口)
    */
    __asm__ __volatile__(
        "outb %[v], %[p]"
        ::[v]"a"(data), [p]"d"(port)
    );
}

/**
* 使用LBA48位模式读取磁盘
*/
static void read_disk(int sector, int sector_count, uint8_t * buf) {
    outb(0x1F6, (uint8_t) (0xE0));

	outb(0x1F2, (uint8_t) (sector_count >> 8));
    outb(0x1F3, (uint8_t) (sector >> 24));		// LBA参数的24~31位
    outb(0x1F4, (uint8_t) (0));					// LBA参数的32~39位
    outb(0x1F5, (uint8_t) (0));					// LBA参数的40~47位

    outb(0x1F2, (uint8_t) (sector_count));
	outb(0x1F3, (uint8_t) (sector));			// LBA参数的0~7位
	outb(0x1F4, (uint8_t) (sector >> 8));		// LBA参数的8~15位
	outb(0x1F5, (uint8_t) (sector >> 16));		// LBA参数的16~23位

	outb(0x1F7, (uint8_t) 0x24);

	// 读取数据
	uint16_t *data_buf = (uint16_t*) buf;
	while (sector_count-- > 0) {
		// 每次扇区读之前都要检查，等待数据就绪
		while ((inb(0x1F7) & 0x88) != 0x8) {}

		// 读取并将数据写入到缓存中
		for (int i = 0; i < SECTOR_SIZE / 2; i++) {
			*data_buf++ = inw(0x1F0);
		}
	}
}

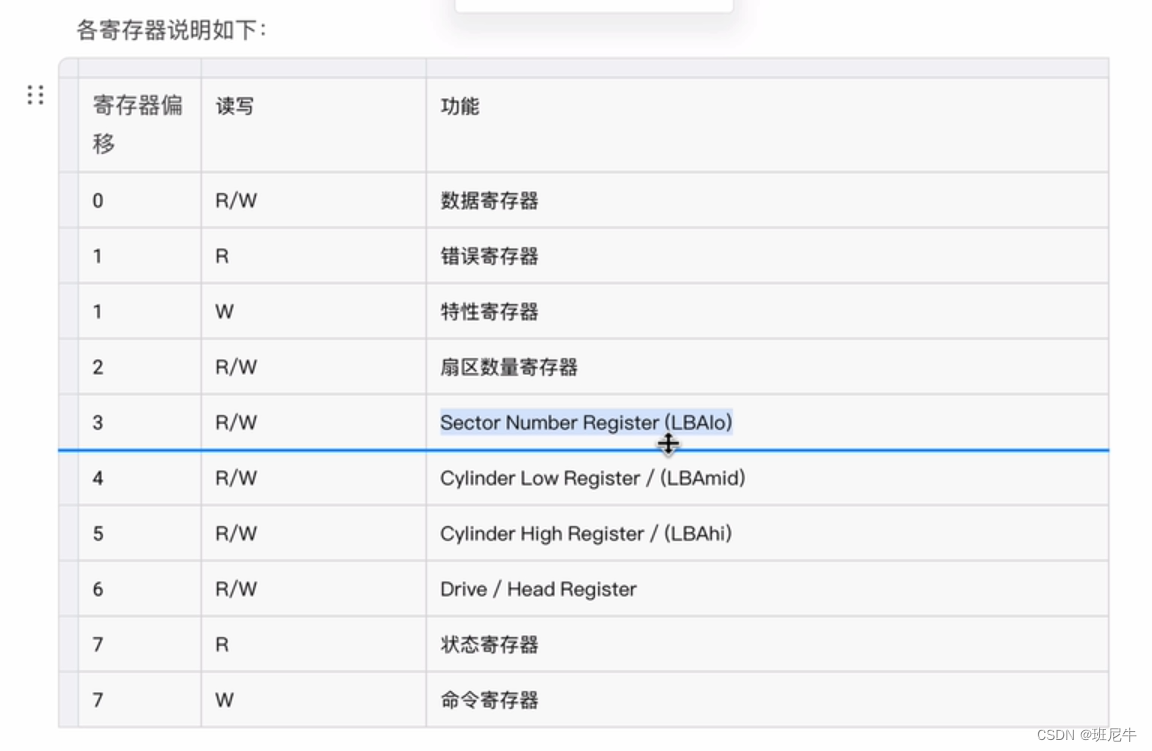

        使用LBA模式读取磁盘时，各个寄存器说明如图所示（引用bilibili李述铜老师课程截图）：

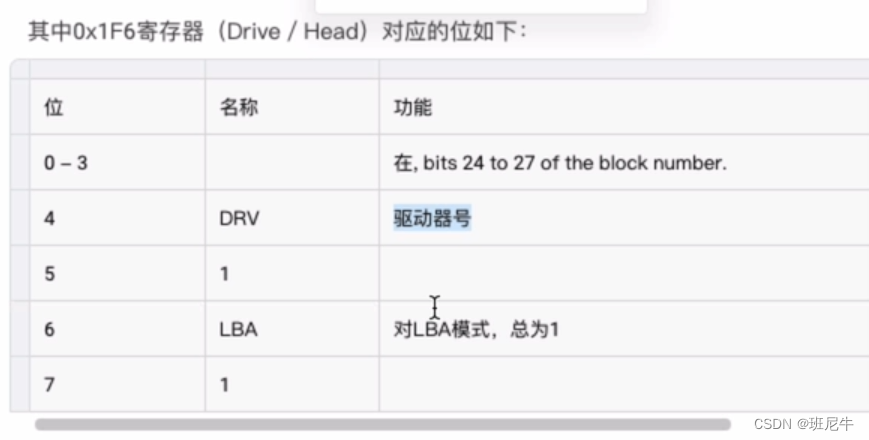

        其中0x1F6寄存器对应的位如下（引用bilibili李述铜老师课程截图）：

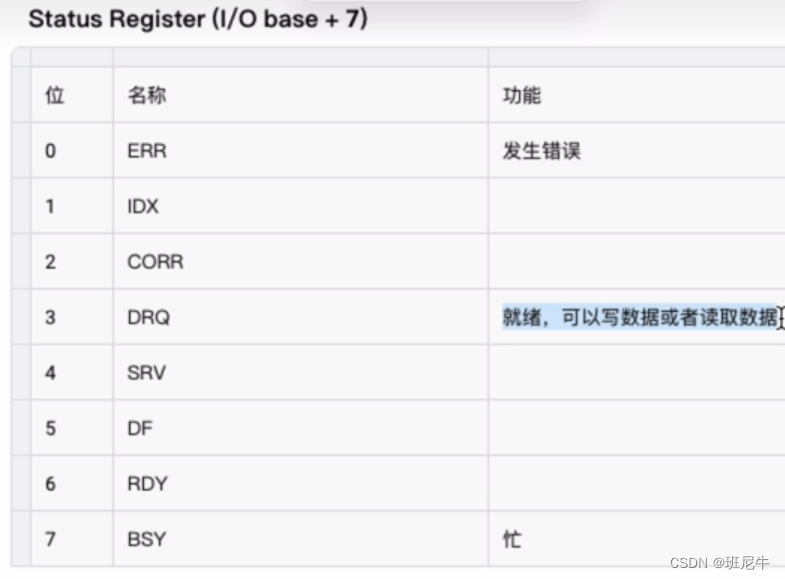

        状态寄存器（引用bilibili李述铜老师课程截图）：
