【物联网技术】ESP8266 ESP-01/01s 固件下载烧录+STM32串口通信接线

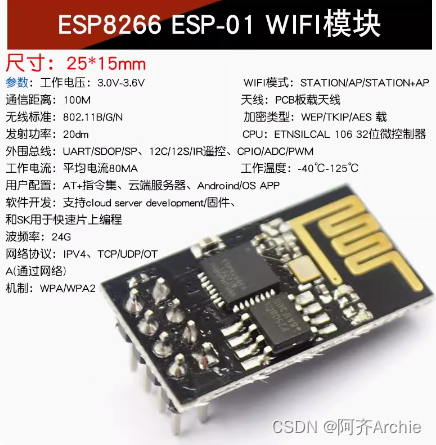

注意点： ESP8266 ESP-01与 ESP8266 ESP-01s接线类似 。本文使用的是ESP8266 ESP-01 WIFI模块，详细信息见如下图片。本文固件下载的是ESP8266 的MQTT固件，下载其它固件流程一致。本文使用的是杜邦线连接面包板来进行使用，与使用开发板原理一致。

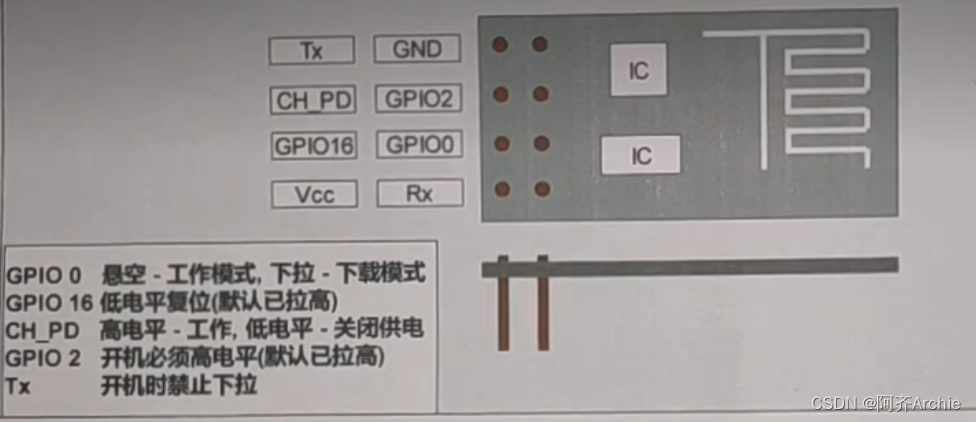

ESP8266 ESP-01 WIFI模块引脚图如下。将ESP8266模块与下图对应放置来对应引脚。需要注意：Tx开机时禁止低电平（下拉）、CH_PD正常运行是始终为高

固件烧录

ESP8266 需接以下6个引脚，引脚接线说明如下。

Vcc：接面包板3.3v

GND：接面包板GND（与CH340烧录器GND共地）

CH_PD：接面包板3.3v

GPIO0：接面包板GND（下拉为下载模式，开机时给低电平
