简介

OS

Solaris是Sun Microsystems研发的计算机操作系统。它被认为是UNIX操作系统的衍生版本之一。Solaris支持使用SPARC（Scalable Processor ARChitecture）和x86系列处理器体系结构的系统。

基于磁盘的文件系统

UFS文件系统（Unix File System）

基于BSD快速文件系统的传统UNIX文件系统，是Solaris的默认文件系统。默认启用UFS日志记录功能。

ZFS文件系统（Zettabyte file system）

ZFS是一个拥有逻辑卷管理功能的文件系统，ZFS是一个具有高存储容量、文件系统与卷管理概念集成、崭新的磁盘逻辑结构的轻量级文件系统，同时也是一个便捷的存储池管理系统。

HSFS文件系统（High Sierra File System）

用于CD-ROM的只读文件系统。

PCFS文件系统（PC File System）

PC文件系统，可以读写DOS型式磁盘的数据，如FAT32。

UDF文件系统（Universal Disk Format）

DVD文件系统。

系统多路径：MPxIO/STMS

Oracle Solaris的I/O多路径功能（MPxIO），也称为StorageTek Manager（STMS），是Solaris主机系统自带的一款多路径软件，用于管理通过多路径被主机访问的设备。在Solaris 8，9，10，11版本中均可以使用STMS。

STMS软件具有以下的功能特性：

多路径配置管理
在一组HBA卡上实现I/O负载均衡
在连接线路或控制器发生故障时路径切换
支持单实例多路径设备（Single instance multipath device）
动态重新配置

在STMS多路径软件中，主要支持以下两种负载均衡策略：

Round_robin（默认）

所有路径上同时下发I/O。

none

同一时候，任意一个LUN上只有一条路径上有I/O。当前有I/O的路径发生故障的时候，I/O会切换到另外的路径上面

管理工具：smc

系统信息查询

以root用户查询主机相关信息，以下信息只针对SPARC系统（小机），不涉及x86系统。

系统物理配置信息

使用命令：prtconf 查询，显示系统配置信息。
在这里插入图片描述

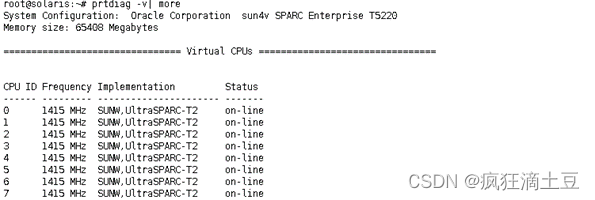

显示当前硬件配置和工作状态

使用命令：prtdiag -v 查询，信息中包含了主机硬件类型、CPU、内存等信息。
在这里插入图片描述

操作系统版本及内核信息

使用命令uname -a、cat /etc/release查询，回显如下：
在这里插入图片描述

FC组网

识别HBA卡：cfgadm -al

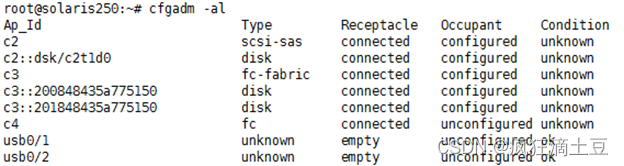

使用命令：cfgadm -al 查看FC卡。关注Ap_Id，Type，Receptacle，Occupant属性。
origin_url=media%2F83b66e1a3aedf722671b396b66ad3061.png&pos_id=img-VPkXmyzB-1710483547309)

上图中，类型为“fc*”的Ap_Id有2个，c3和c4。这说明主机系统上找到两个FC HBA的端口。
需要确保其Receptacle状态为“connected”，Occupant状态为“configured”。如果这两个参数的状态不正确，则会影响后续的发现LUN等操作。
cfgadm命令查询到HBA的Type值与HBA卡的组网方式相关。当HBA卡直接与存储相连时，Type值为fc-private；当HBA卡与交换机相连时，Type值为fc-fabric。
此命令也是扫LUN命令。

查看光纤卡端口的路径及连接状态：luxadm -e port

使用命令：luxadm -e port 查看光纤卡端口的路径及连接状态，回显信息中，记录第一列信息，作为<path>信息
在这里插入图片描述

查看端口wwpn信息：luxadm -e dump_map <path>

使用命令：luxadm -e dump_map <path> 查看端口的WWN信息
在这里插入图片描述
上图中，wwpn信息为：2100000e1eca69a0；

HBA卡型号及驱动信息：fcinfo hba-port

使用命令：fcinfo hba-port查询，关注HBA Port WWN、Manufacturer、Model、Firmware Version、Driver Version、State、Current Speed。

在这里插入图片描述

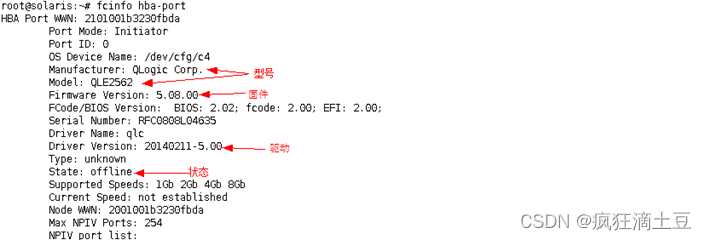

上图中，wwpn为2100001b3210fbda的FC端口，使用QLogic公司的卡，型号是QLE2562，固件版本5.08.00，驱动版本是20140211-5.00，offline状态。

在这里插入图片描述

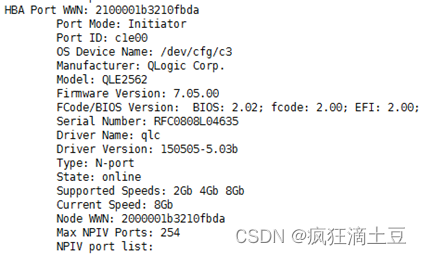

上图中，wwpn为2100001b3210fbda的FC端口，使用QLogic公司的卡，型号是QLE2562，固件版本7.05.00，驱动版本是150505-5.03b，online状态，当前速率为8Gb。

HBA超时信息

Qlogic卡：（需要安装QConvergeConsole CLI插件）

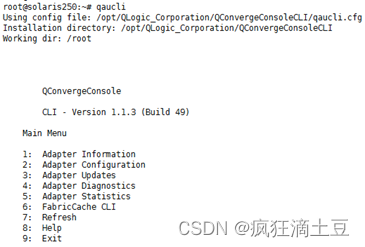

使用命令：qaucli 进行查看，qaucli->2->3->portID->1
在这里插入图片描述

输入：2
在这里插入图片描述

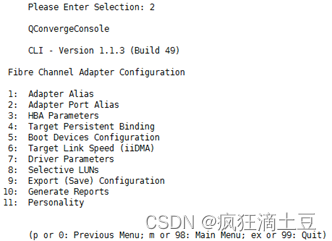

输入：3
在这里插入图片描述

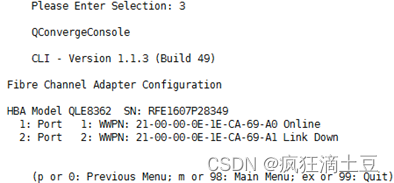

输入：需要查看信息的portid：1
在这里插入图片描述

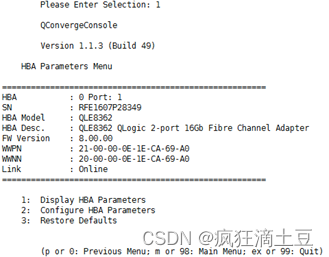

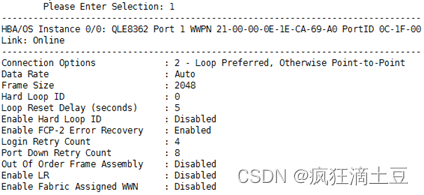

输入：1
在这里插入图片描述

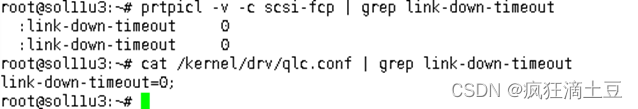

查看Link Down Timeout (seconds)字段。如果没有此字段，使用命令：prtpicl -v -c scsi-fcp | grep link-down-timeout、cat /kernel/drv/qlc.conf | grep link-down-timeout 命令查看；
在这里插入图片描述
系统默认是0，建议值<=5。如果不符合，需要修改配置文件，重启主机生效。
