FLUENT UDF编译及蒸发冷凝相关问题

阿柠不慌

已于 2022-06-15 21:38:26 修改

阅读量1w

点赞数 7

分类专栏： fluent 文章标签：其他

于 2022-06-15 21:37:09 首次发布

本文链接：https://blog.csdn.net/weixin_48029137/article/details/125304662

版权

本文介绍了在FLUENT中编译UDF时遇到的错误及解决方案，分享了蒸发冷凝的案例分析，包括Fluent案例中的UDF代码和蒸发冷凝模型。通过模拟练习，探讨了如何利用UDF指定质量源和能量源来模拟沸腾现象，强调了在使用FLUENT自带蒸发冷凝模型时设定标准状态焓的重要性。同时指出，使用DEFINE_MASS_TRANSFER时需注意传质方向以得到正确模拟结果。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1.【UDF编译】错误汇总及解决办法

一个比较全面的汇总

2. 以下为网上搜索的关于蒸发冷凝的案例

Fluent案例｜蒸发冷凝UDF
Fluent案例｜蒸发冷凝Lee模型
Fluent案例｜蒸发冷凝UDF(附代码)
[FLUENT蒸发/冷凝VOF模型
一个小小的总结：
使用UDF通过添加源项的方法模拟时，将水和水蒸气的标准状态焓设为0，因为用UDF指定传质与传热，因此标准状态焓与参考温度可以随便设置。但是当采用fluent自带的蒸发冷凝模型时必须规范设置标准·状态焓，一般来说可指定水为0，水蒸气的标准状态焓为摩尔质量与潜热的乘积。

3.模拟练习

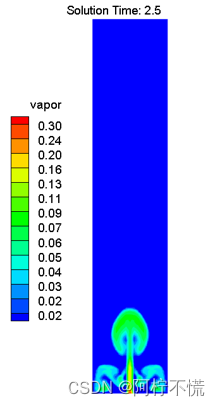

根据1和3的步骤，借助UDF指定质量源与能量源来模拟沸腾现象，模拟结果如图1所示。

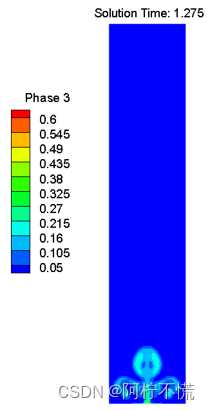

使用DEFINE_MASS_TRANSFER相间传质的方法进行模拟，当设置从液相-气相的传质时，模拟结果不正确。当修改为从气相到液相的传质后模拟结果正确如图3所示。
当使用DEFINE_MASS_TRANSFER的UDF时FLUENT会自动将质量，动量，能量源项添加进去，无需添加额外的源项UDF

UDF代码片

图1 代码片.

//#include "udf.h"
#include "sg_mphase.h"
#define T_SAT 373
#define LAT_HT 1.e3



DEFINE_SOURCE(liq_src, cell, pri_th, dS, eqn)
{


  Thread *mix_th, *sec_th;
  real m_dot_l;

  mix_th = THREAD_SUPER_THREAD(pri_th);
  sec_th = THREAD_SUB_THREAD(mix_th, 1);

  if(C_T(cell, mix_th)>=T_SAT){

    m_dot_l = -0.1*C_VOF(cell, pri_th)*C_R(cell, pri_th)*
                fabs(C_T(cell, pri_th) - T_SAT)/T_SAT;
    dS[eqn
