VLAN故障排查

项目场景：

掌握IP、VLAN之间的关系，排除VLAN的故障，使得同网段内部能够通信。

---

问题描述：

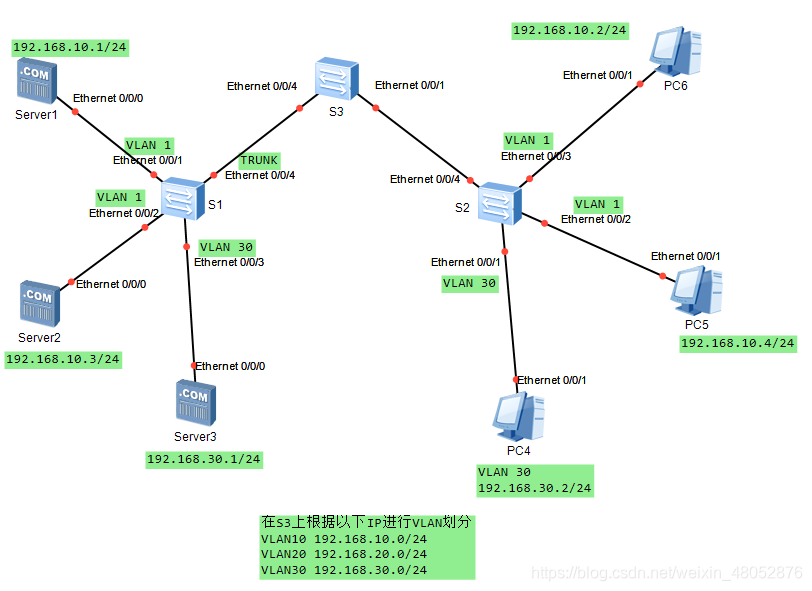

如图所示，查看 S1、S2 和 S3 的配置。
①测试同一网段的PC和服务器能否通信？（10的网段可以，30的不行，WHY？）
②思考 VLAN1 和 VLAN30的TAG在 S1、S2、S3交换机上的状态？
③排除故障，使得同网段内部能够通信。
备注：交换机不要同时启动，一台启动完成再启动另外一台，若出现交换机错误提示，重启计数器即可，命令行运行：lodctr /r

---

解决方案：

配置命令在上一篇博客中（很详细）。

①测试同一网段的PC和服务器能否通信？（10的网段可以，30的不行，WHY？）

10网段可以相互通信，30网段的不能通信。
因为所连接10网段的线路没有做任何配置，默认的PVID为1。交换机S1的e0/0/3端口设置为access端口，且允许VLAN30通过，30网段互ping时经过S3时会丢弃数据，因为所带的PVID值与S3的PVID值和表不同不一样。
②
