问题描述：

①查看两台交换机上运行的是哪种生成树协议？哪个接口被阻塞了？谁是根桥？

②在S2交换机的系统视图下配置stp root primary，查看哪个接口被阻塞了？谁是根桥？

③在S1交换机的系统视图下配置stp priority 0，查看哪个接口被阻塞了？谁是根桥？

④根据图示配置相应的VLAN接口，在S1上PING 192.168.10.2（YES）和 192.168.20.2（NO），查看结果，WHY？

⑤在S1交换机的系统视图下配置stp root secondary，查看哪个接口被阻塞了？谁是根桥？在S1上PING 192.168.10.2（YES）和 192.168.20.2（NO），查看结果，WHY？

⑥将S1的E1端口STP COST值修改为2000000，在S1上PING 192.168.10.2（NO）和 192.168.20.2（YES），查看结果，WHY？

解决方案：

①查看两台交换机上运行的是哪种生成树协议？哪个接口被阻塞了？谁是根桥？

两台交换机上运行的是MSTP生成树协议，交换机LSW2的E0/0/2端口给阻塞，交换机LSW1是根桥。

②在S2交换机的系统视图下配置stp root primary，查看哪个接口被阻塞了？谁是根桥？

[S2]stp root primary

配置后，交换机LSW1的E0/0/2接口被阻塞。交换机LSW2是根桥

③在S1交换机的系统视图下配置stp priority 0，查看哪个接口被阻塞了？谁是根桥？

[S1]stp priority 0

配置后，交换机LSW2的E0/0/2接口被阻塞。交换机LSW1是根桥

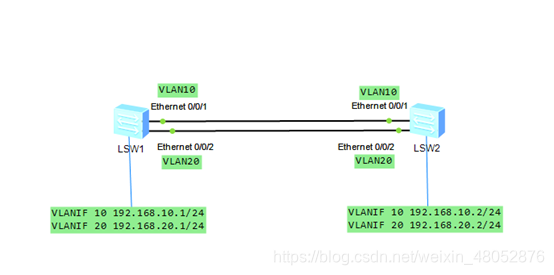

④根据图示配置相应的VLAN接口，在S1上PING 192.168.10.2（YES）和 192.168.20.2（NO），查看结果，WHY？

[S1]vlan batch 10 20
[S1-Vlanif10]ip address 192.168.10.1 24
[S1-Vlanif20]ip address 192.168.20.1 24
[S1-Ethernet0/0/1]port link-type access
[S1-Ethernet0/0/1]port default vlan 10
[S1-Ethernet0/0/2]port link-type access
[S1-Ethernet0/0/2]port default vlan 20

[S2]vlan batch 10 20
[S2-Vlanif10]ip address 192.168.10.2 24
[S2-Vlanif20]ip address 192.168.20.2 24
[S2-Ethernet0/0/1]port link-type access
[S2-Ethernet0/0/1]port default vlan 10
[S2-Ethernet0/0/2]port link-type access
[S2-Ethernet0/0/2]port default vlan 20

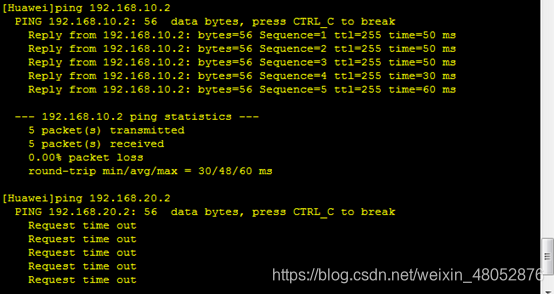

在S1上PING 192.168.10.2（YES）和 192.168.20.2（NO），因为LSW1为根桥，LSW2的E0/0/2端口给堵塞了，ping192.168.20.2只能在E0/0/2端口出。

⑤在S1交换机的系统视图下配置stp root secondary，查看哪个接口被阻塞了？谁是根桥？在S1上PING 192.168.10.2（YES）和 192.168.20.2（NO），查看结果，WHY？

[S1]stp root secondary

交换机LSW1的E0/0/2接口被堵塞了，LSW2是根桥。

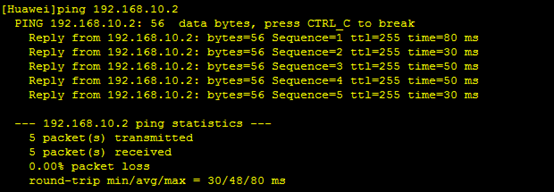

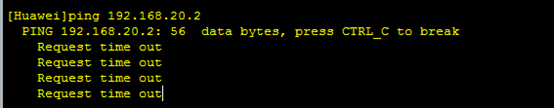

在S1上PING 192.168.10.2（YES）和 192.168.20.2（NO），因为交换机LSW1的E0/0/2接口被堵塞了，ping 192.168.20.2只能通过E0/0/2端口。

⑥将S1的E1端口STP COST值修改为2000000，在S1上PING 192.168.10.2（NO）和 192.168.20.2（YES），查看结果，WHY？

[S1-Ethernet0/0/1]stp cost 2000000

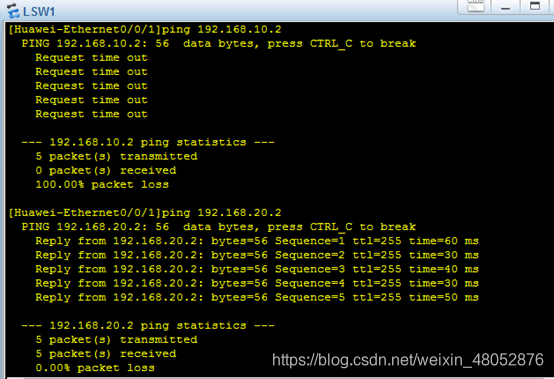

在S1上PING 192.168.10.2（NO）和 192.168.20.2（YES），因为修改了S1上的E1端口的coot值，使得交换机LSW1的E0/0/1比E0/0/2端口的coot值大，所以在选择根端口使，选择了交换机LSW1的E0/0/2端口作为根端口，则E0/0/1端口就被阻塞掉，ping192.168.10.2只能通过E0/0/1端口ping，所以ping不通。
