一、触摸屏（touch screen =TS）
1.分类
电阻触摸屏：压力感应 x+ x- y+ y-
电容触摸屏：电压感应 vcc gnd int(中断) rst(复位) scl(i2c的时钟) sda(i2c的数据)

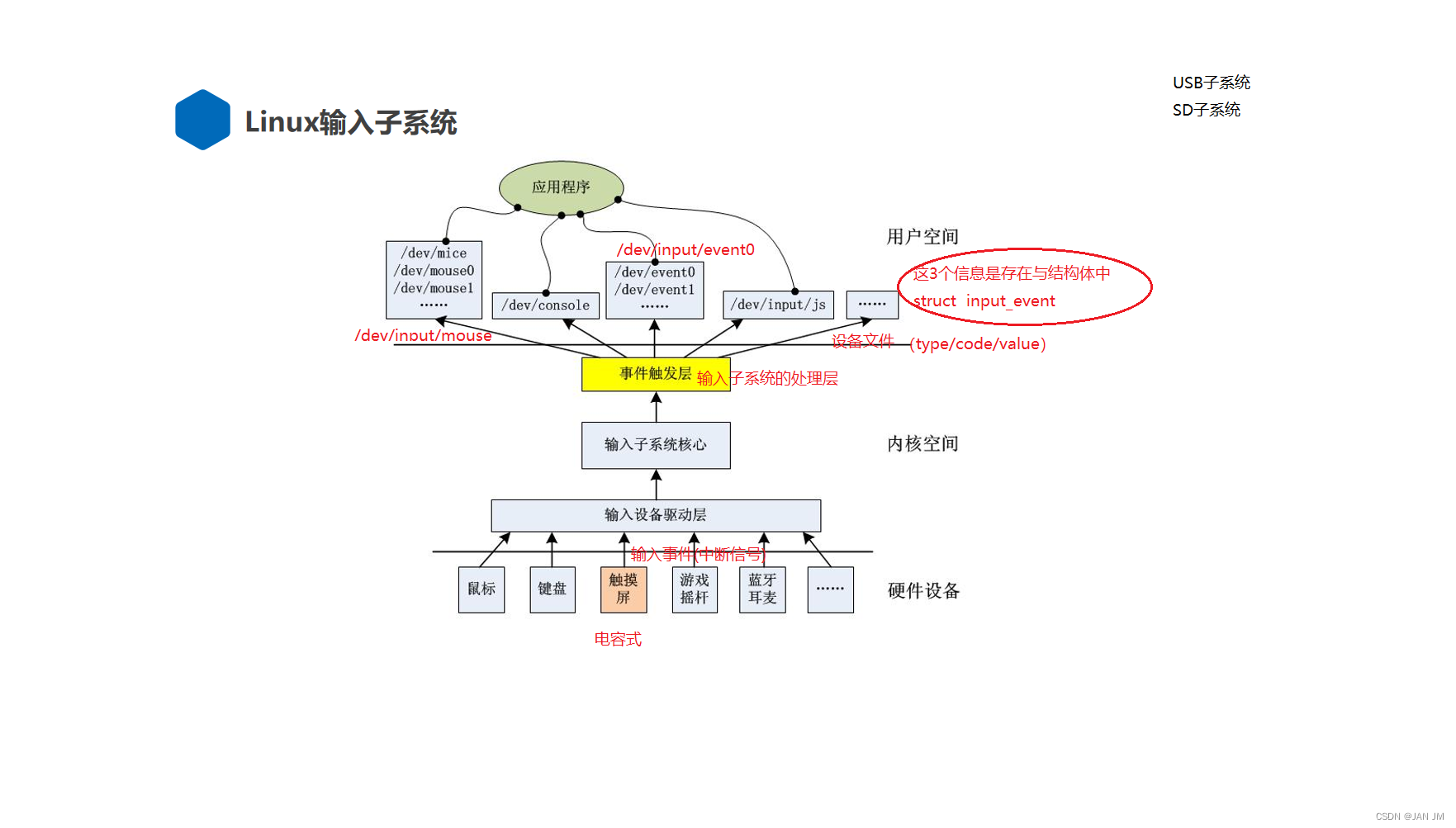

2.触摸屏的文件路径名
/dev/input/event0

3.触摸屏有哪些信息
1）需要读取触摸屏的设备文件信息
2）设备文件信息包含3个信息 type\code\value

4.设备文件信息
gec@ubuntu:/mnt/hgfs/GZ2264/6_文件IO/05/code/zuoye$ vi /usr/include/linux/input.h
23 struct input_event {
24 struct timeval time;
25 __u16 type;
26 __u16 code;
27 __s32 value;
28 };

说明（头文件的使用方法）：
gec@ubuntu:/mnt/hgfs/GZ2264/6_文件IO/06/code$ ls /usr/include/stdio.h
/usr/include/stdio.h ----->#include <stdio.h>
gec@ubuntu:/mnt/hgfs/GZ2264/6_文件IO/06/code$ ls /usr/include/linux/input.h
/usr/include/linux/input.h ----->#include <linux/input.h>

5.怎样读取触摸屏的设备文件
struct input_event ts;
read(fd,&ts,sizeof(struct input_event));
练习1：
通过指针传参来取值---指针的高级用法1
int get_value(int *x,int *y)
{
   *x = 100;
   *y = 250;
   return 0;//不用通过返回值就可以从子函数中取值
}
int main()
{
   int num1=0,num2=0; //注意这里不要定义成int *num1与int *num2
   get_value(&num1,&num2);
   printf("num1=%d num2=%d\n",num1,num2);
   return 0;
}

6.分析触摸屏读取的type\code\value的值
练习2：（代码要在开发板上面执行）
1）读取一遍 type\code\value的值是什么？

	//打开触摸屏
	int fd;
	fd = open("/dev/input/event0",O_RDWR);//要用系统IO open函数打开硬件设备文件
	if(fd < 0)
	{
		perror("open ts fail");
		return 0;
	}

	//定义一个存储触摸屏信息的结构体,将读取的设备文件信息存储在ts中
	struct input_event ts;

	while(1)
	{
		//读触摸屏信息--阻塞函数(点击触摸屏之后才会往下执行)
		read(fd,&ts,sizeof(struct input_event));
		if(ts.type == EV_ABS &&ts.code == ABS_X)
		{
			//printf("x=%d ",(int)(ts.value*0.78));  //黑色板x轴的坐标值
			printf("x=%d ",ts.value*800/1024);  //黑色板x轴的坐标值
			//printf("x=%d ",ts.value);  //蓝色板x轴的坐标值
		}
		if(ts.type == EV_ABS &&ts.code == ABS_Y)
		{
			//printf("y=%d\n",(int)(ts.value*0.8)); //黑色板y轴的坐标值
			printf("y=%d\n",ts.value*480/600); //黑色板y轴的坐标值
			//printf("y=%d\n",ts.value); //蓝色板y轴的坐标值
		}
	}

	//关闭触摸屏
	close(fd);

2）死循环读取type\code\value的值是什么，观察规律？
ts.type=3
ts.code=0
ts.value=493 //触摸屏x轴的坐标
ts.type=3
ts.code=1
ts.value=286 //触摸屏y轴的坐标
ts.type=1
ts.code=330
ts.value=1 //按键按下去
ts.type=1
ts.code=330
ts.value=0 //按键松手后

说明：
黑色的板触摸屏分辨率:1024*460;如果是这种，它的分辨率和LCD不一致，需要软件转换
蓝色的板触摸屏分辨率:800*480;如果是这种，它的分辨率和LCD一致，不需要软件转换

7.如何获取触摸屏里面的x轴和y轴的值
//读触摸屏信息--阻塞函数(点击触摸屏之后才会往下执行)
read(fd,&ts,sizeof(struct input_event));
if(ts.type == 3 &&ts.code == 0)
printf("x=%d ",ts.value); //x轴的坐标值
if(ts.type == 3 &&ts.code == 1)
printf("y=%d\n",ts.value); //y轴的坐标值
练习3：用代码分别获取触摸屏5个点的坐标（4个边角点和1个中心点）

8.type、code、value的含义
