DHCP配置和vlan之间互通配置——（ENSP）实践

任务一：配置vlan 10和vlan 20下面的PC都是DHCP获取得到地址，

任务二：配置SW1和SW2下面的PC相同vlan互通，不同vlan不通，

任务三：完成vlan10与vlan30不同vlan下的PC互通，

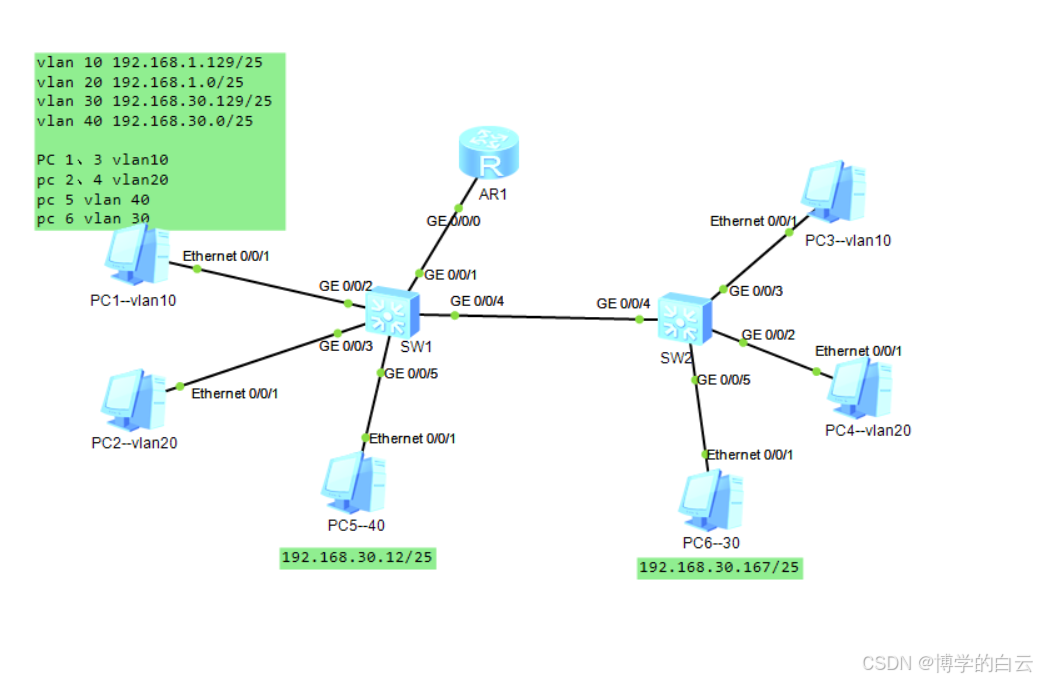

环境拓扑：

任务配置：

在交换机SW1进行VLAN的配置：
（1）创建vlan10和vlan20、vlan40

[SW1]vlan 10

[SW1]q

[SW1]vlan 20

[SW1]vlan 40

[SW1]q

（2）进入接口，并规定为access链路

[SW1]int g0/0/2
[SW1-GigabitEthernet0/0/2]

[SW1-GigabitEthernet0/0/2]port link-type access

[SW1-GigabitEthernet0/0/2]port default vlan 10

[SW1]int g0/0/3
[SW1-GigabitEthernet0/0/3]

[SW1-GigabitEthernet0/0/3]port link-type access

[SW1-GigabitEthernet0/0/3]port default vlan 20

[SW1]int g0/0/5
[SW1-GigabitEthernet0/0/5]

[SW1-GigabitEthernet0/0/5]port link-type access

[SW1-GigabitEthernet0/0/5]port default vlan 40

我们把交换机和PC端之间的链路称之为access链路，access链路中只能通过untagged帧，并且这些帧只能属于一个vlan；我们把交换机和交换机（路由器）之间的链路称之为trunk链路，trunk链路中只能通过tagged帧，且这些帧可以属于多个vlan。

[SW1]int g0/0/1
[SW1-GigabitEthernet0/0/1]

[SW1-GigabitEthernet0/0/1]port link-type trunk

[SW1-GigabitEthernet0/0/1]port trunk allow-pass vlan all

[SW1]int g0/0/4
[SW1-GigabitEthernet0/0/4]

[SW1-GigabitEthernet0/0/4]port link-type trunk

[SW1-GigabitEthernet0/0/4]port trunk allow-pass vlan all

在交换机SW2进行VLAN的配置：

（1）创建vlan10和vlan20、vlan40

[SW2]vlan 10

[SW2]q

[SW2]vlan 20

[SW2]q

[SW2]vlan 30

（2）进入接口，并规定为access链路

[SW2]int g0/0/2
[SW2-GigabitEthernet0/0/2]

[SW2-GigabitEthernet0/0/2]port link-type access

[SW2-GigabitEthernet0/0/2]port default vlan 10

[SW2]int g0/0/3
[SW2-GigabitEthernet0/0/3]

[SW2-GigabitEthernet0/0/3]port link-type access

[SW2-GigabitEthernet0/0/3]port default vlan 20

[SW2]int g0/0/4
[SW2-GigabitEthernet0/0/4]

[SW2-GigabitEthernet0/0/4]port link-type trunk

[SW2-GigabitEthernet0/0/4]port trunk allow-pass vlan all

[SW2]int g0/0/5
[SW2-GigabitEthernet0/0/5]

[SW2-GigabitEthernet0/0/5]port link-type access

[SW2-GigabitEthernet0/0/5]port default vlan 30

[SW2]interface Vlanif10

[SW2-Vlanif10]ip address 192.168.1.254 255.255.255.128

[SW2]interface Vlanif30

[SW2-Vlanif30]ip address 192.168.30.254 255.255.255.128


AR1（vlan 10） 配置：

1.打开AR1的DHCP功能

[AR1]dhcp enable

2.给GE0/0/0下开子接口，并创建一个pool池

[AR1]interface g0/0/0.1

[AR1-GigabitEthernet0/0/0.1]ip pool AAA

3.给pool-AAA配置网段，网关，dns
[AR1-GigabitEthernet0/0/0.1]network 192.168.1.129 mask 255.255.255.128

[AR1-GigabitEthernet0/0/0.1]gateway-list 192.168.1.254

[AR1-GigabitEthernet0/0/0.1] dns-list 8.8.8.8

4.虚拟接口开启dhcp自动获取

[AR1-GigabitEthernet0/0/0.1]dhcp select global

5.定义该接口执行802.1q标准，且存在于vlan 20

[AR1-GigabitEthernet0/0/0.1]dot1q termination vid 20

6.开启该子接口ARP协议的广播功能
[AR1-GigabitEthernet0/0/0.1]arp broadcast enable

AR1 （vlan 20）配置：

2.给GE0/0/0下开子接口，创建一个pool池

[AR1]interface g0/0/0.2

[AR1-GigabitEthernet0/0/0.2]ip pool BBB

3.给pool-AAA配置网段，网关，dns
[AR1-GigabitEthernet0/0/0.2]network 192.168.1.0 mask 255.255.255.128

[AR1-GigabitEthernet0/0/0.2]gateway-list 192.168.1.1

[AR1-GigabitEthernet0/0/0.2] dns-list 8.8.8.8

4.虚拟接口开启dhcp自动获取

[AR1-GigabitEthernet0/0/0.2]dhcp select global

5.定义该接口执行802.1q标准，且存在于vlan 20

[AR1-GigabitEthernet0/0/0.2]dot1q termination vid 10

6.开启该子接口ARP协议的广播功能
[AR1-GigabitEthernet0/0/0.2]arp broadcast enable

PC设置：

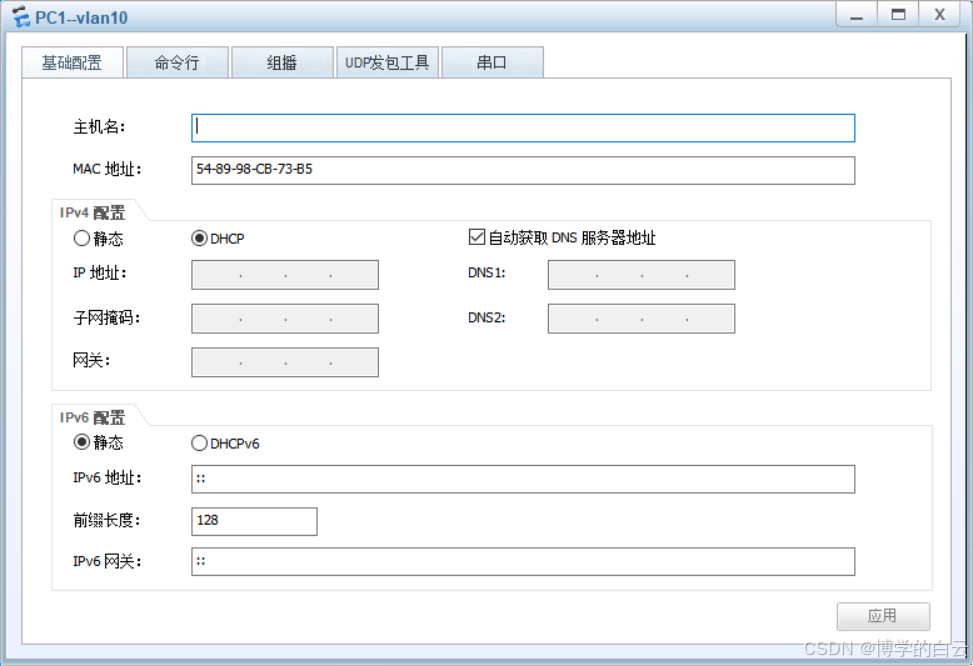

将PC1--4设置为DHCP获取ip，

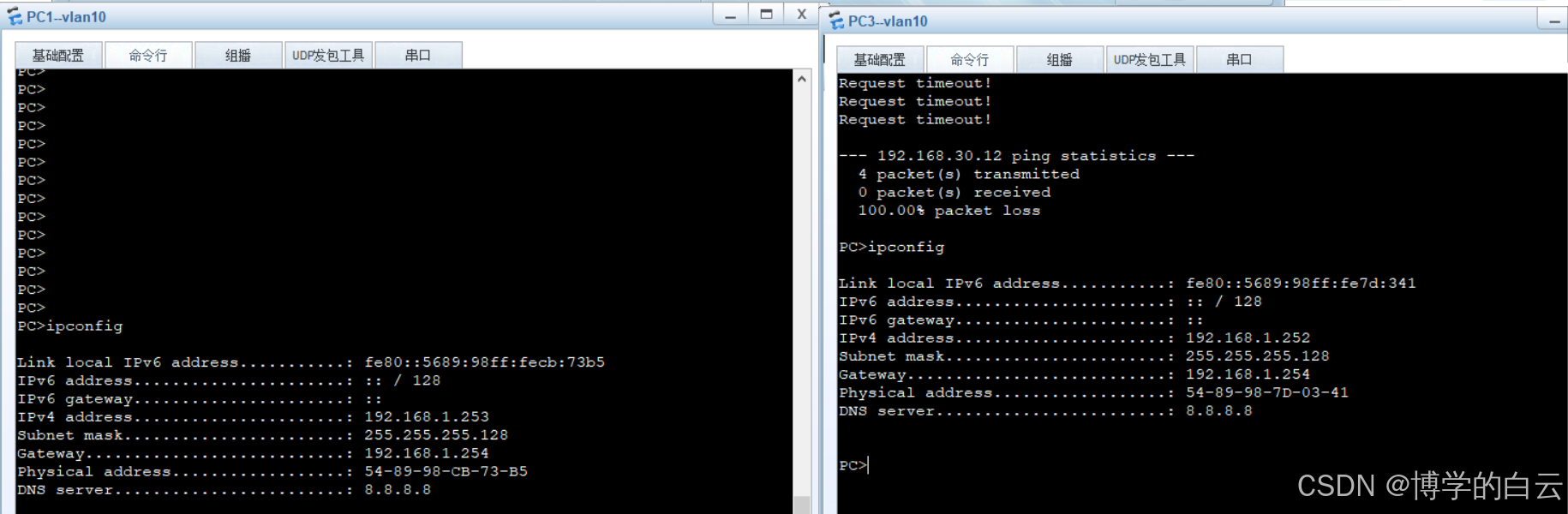

查看PC1和PC3获取到的IP；

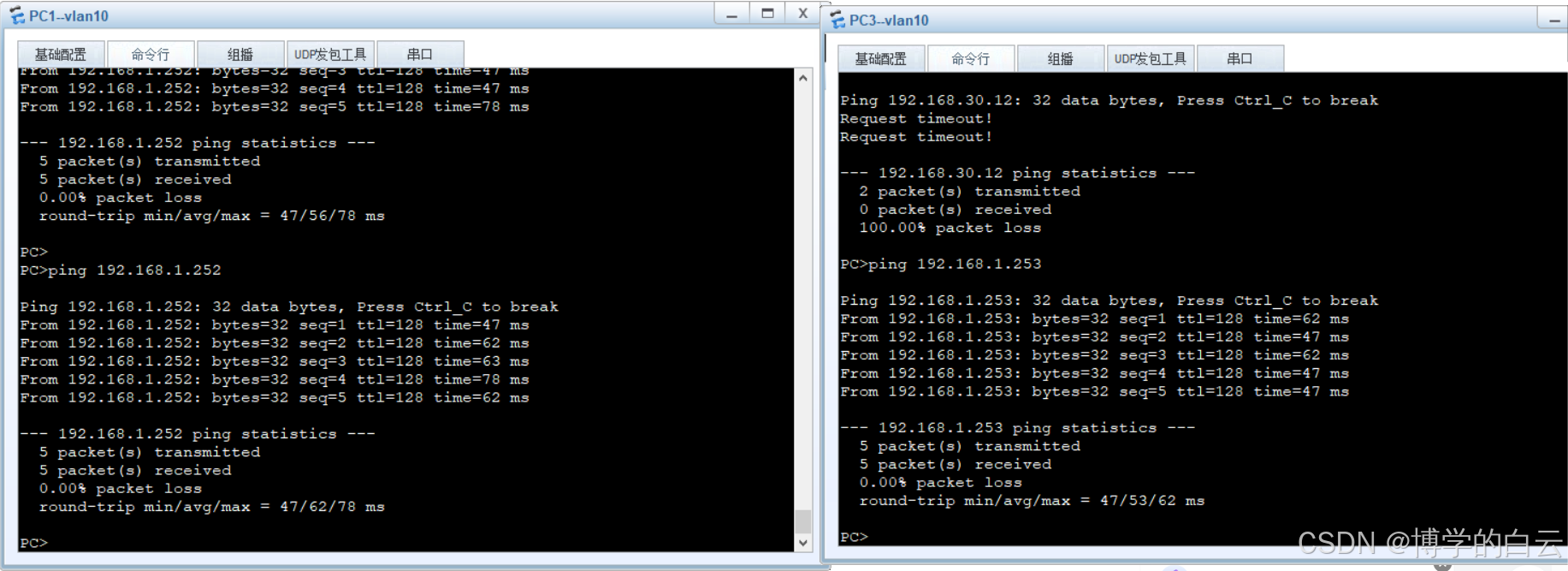

PC1 ping PC3互通验证：

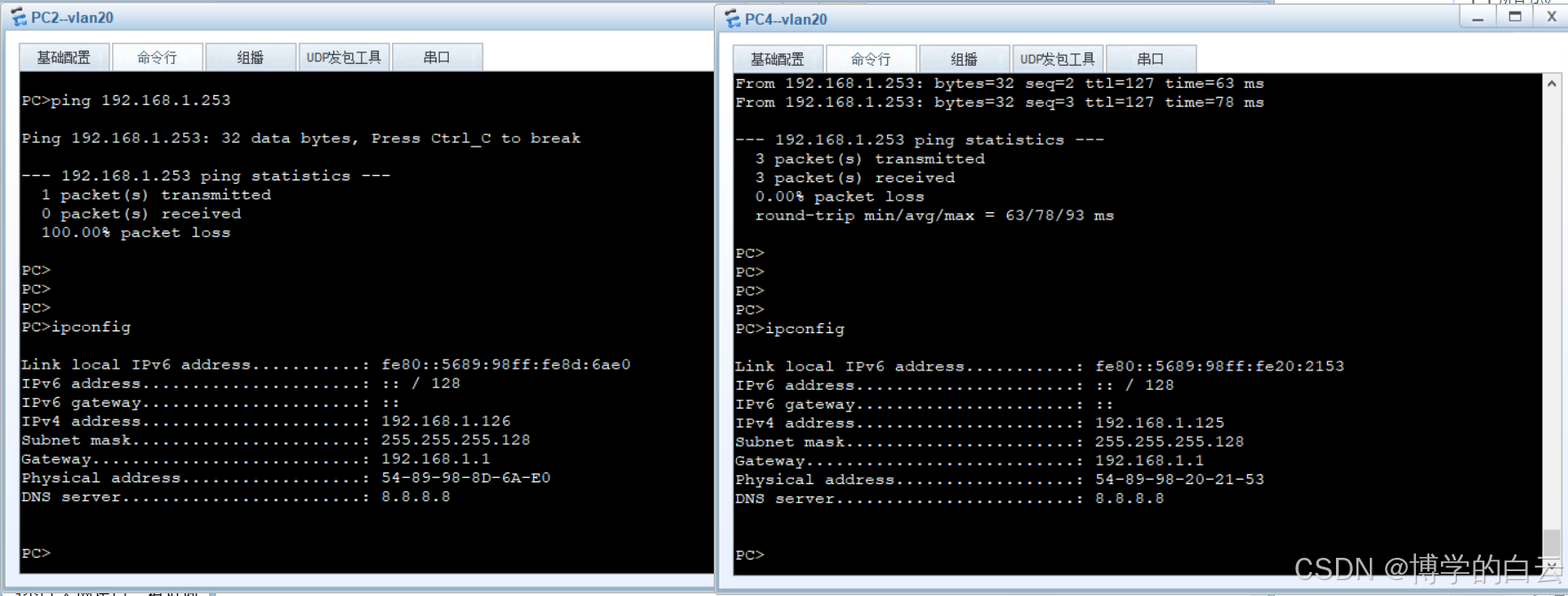

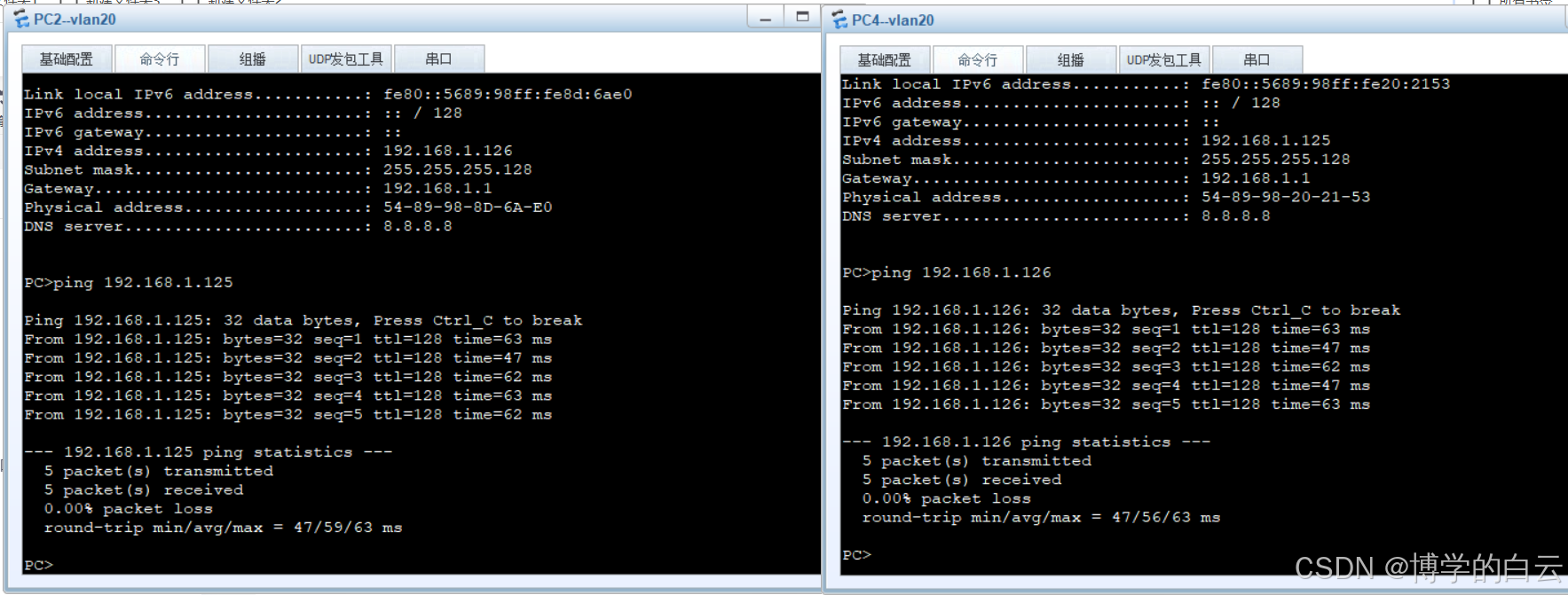

 查看PC2和PC4获取到的IP；

PC2 ping PC4互通验证：

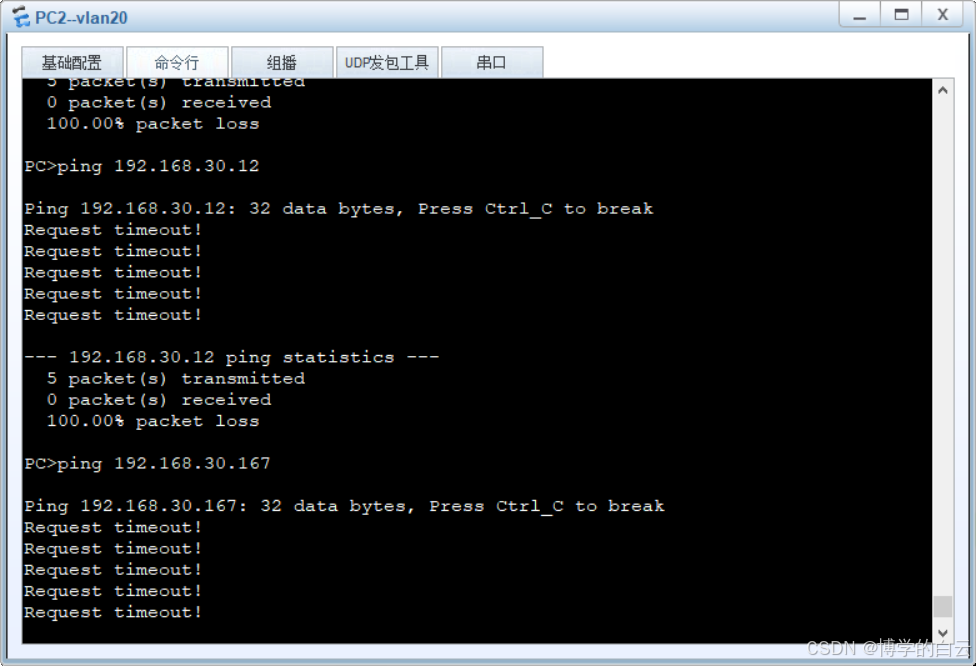

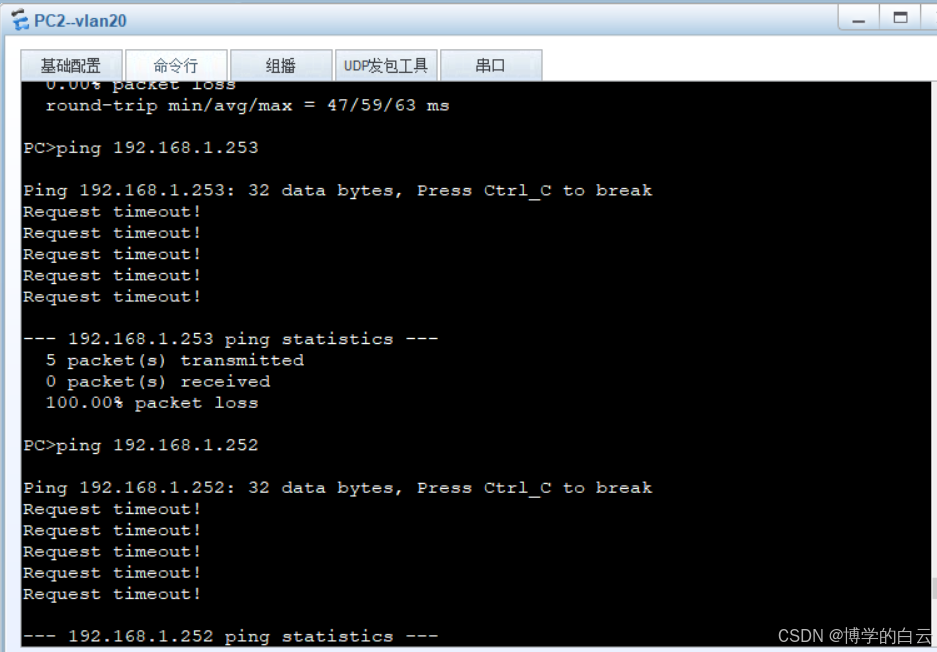

PC2 ping PC1、PC3、PC5、PC6不通验证：

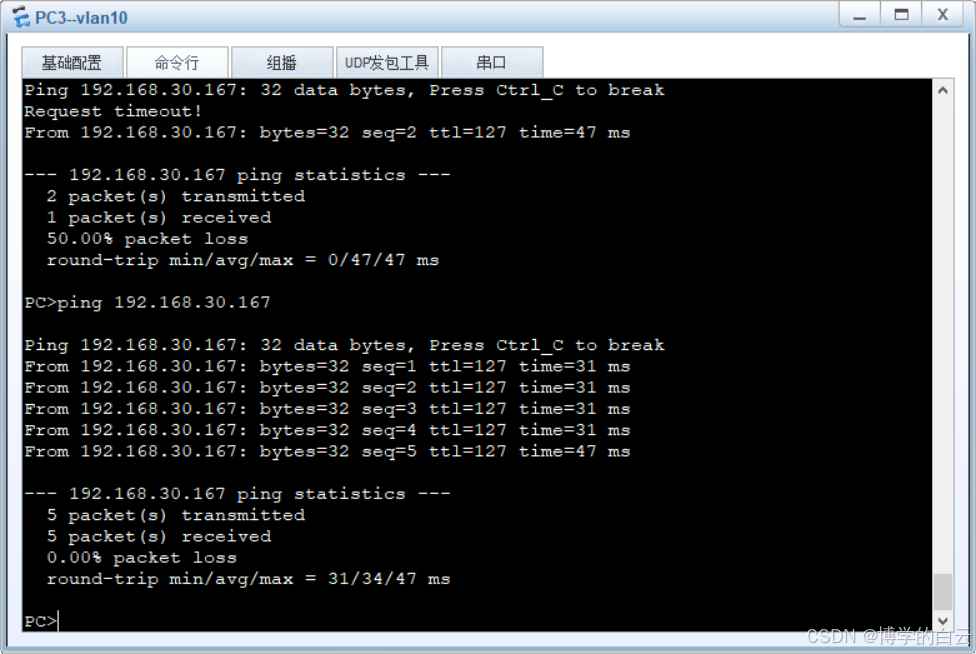

PC3 ping PC6互通验证：
