同VLAN通信

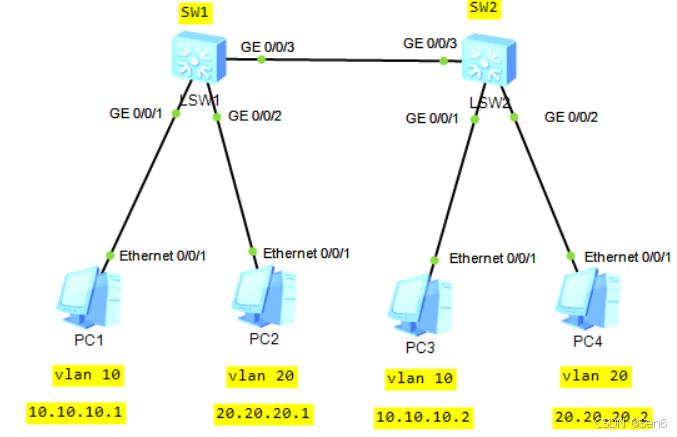

01-不同网段同VLAN间通信

二层交换机

在这里插入图片描述

1.根据拓扑图图形化配置好PC的IP和掩码

2.配置VLAN接口类型

在二层交换机SW1上

vlan batch 10 20  //同时创建VLAN 10与20
#
interface GigabitEthernet0/0/1
 port link-type access  //配置通往PC1方向的接口类型为access
 port default vlan 10  //修改access接口PVID为10
#
interface GigabitEthernet0/0/2
 port link-type access  //配置通往PC2方向的接口类型为access
 port default vlan 20  //修改access接口PVID为20
#
interface GigabitEthernet0/0/3
 port link-type trunk  //配置g0/0/3接口类型为trunk
 port trunk allow-pass vlan 10 20  //在trunk上允许放行vlan 10和20

在二层交换机SW2上

vlan batch 10 20  //同时创建VLAN 10与20
#
interface GigabitEthernet0/0/1
 port link-type access  //配置通往PC3方向的接口类型为access
 port default vlan 10  //修改access接口PVID为10
#
interface GigabitEthernet0/0/2
 port link-type access  //配置通往PC4方向的接口类型为access
 port default vlan 20  //修改access接口PVID为20
#
interface GigabitEthernet0/0/3
 port link-type trunk  //配置g0/0/3接口类型为trunk
 port trunk allow-pass vlan 10 20  //在trunk上允许放行vlan 10和20

3.测试

在PC1上pingPC3

在PC2上pingPC4

跨VLAN通信

利用二层交换机机制

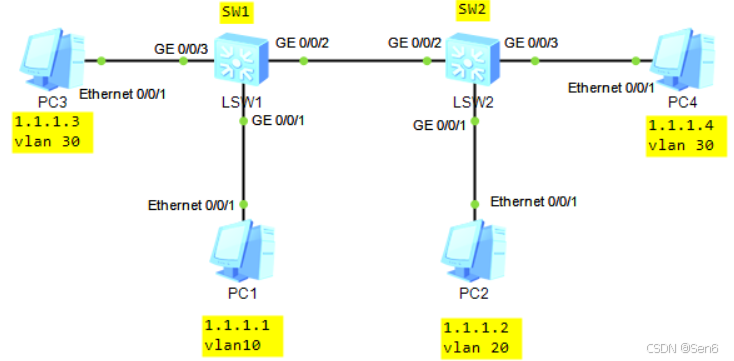

02-同网段跨VLAN通信

二层交换机

在这里插入图片描述

1.根据拓扑图图形化配置好PC的IP地址和掩码

2.配置VLAN接口类型

在二层交换机SW1上

vlan 10 20 30  //同时创建vlan 10 20 30
interface GigabitEthernet0/0/1
 port link-type access  //配置g0/0/1接口类型为access
 port default vlan 10  //修改access接口PVID为10
#
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk pvid vlan 10  //修改trunk接口PVID为10
 port trunk allow-pass vlan 10 30  //trunk放行vlan 10和20
#
interface GigabitEthernet0/0/3
 port link-type access
 port default vlan 30

在二层交换机SW2上

vlan 10 20 30
interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 20
#
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk pvid vlan 20  修改trunk接口PVID为20
 port trunk allow-pass vlan 20 30  //trunk放行vlan 20和30
#
interface GigabitEthernet0/0/3
 port link-type access
 port default vlan 30

3.测试

Vlan 10与Vlan 20互通

Vlan 30之间互通

Vlan 10 20与Vlan 30都不能互通，需要三层交换机

VLAN间互访

配置思路

利用了Trunk接口放行与自身PVID相同的VLAN时会剥离Tag成为untagged的数据帧，由于 Trunk 端口的 PVID 配置、VLAN 标签的剥离或交换机的默认行为，流量实际上是在同一个 VLAN 内传输，而不是真正意义上的跨 VLAN 通信，不需要三层功能， PC1 和 PC2 位于同一网段，ARP 广播可能会通过 Trunk 端口传播到不同的 VLAN。如果交换机没有严格隔离广播域，PC1 和 PC2 可能会通过 ARP 广播发现彼此，并直接通信。

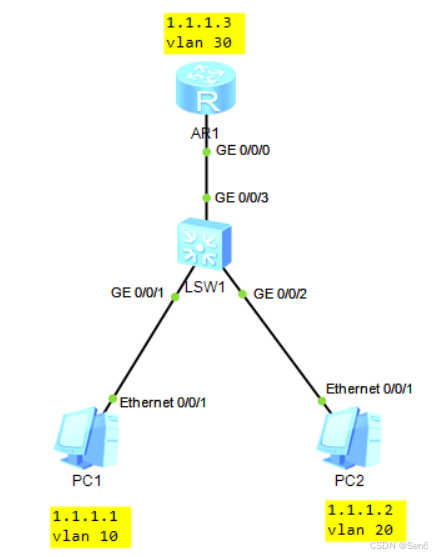

03-VLAN-Hybrid接口的应用

在这里插入图片描述

1.根据拓扑图图形化配置好IP地址和掩码

2.配置Hybrid接口

在AR1上配置网关

interface g0/0/0
 ip add 1.1.1.3 24

在二层交换机SW1上

vlan batch 10 20 30  //同时创建vlan 10 20 30
interface GigabitEthernet0/0/1
 port link-type hybrid  //修改接口类型为hybrid(默认就是)
 port hybrid pvid vlan 10  //修改hybrid接口PVID为10
 port hybrid untagged vlan 10 30  //配置hybrid接口以untagged的方式放行vlan 10 30
#
interface GigabitEthernet0/0/2
 port link-type hybrid
 port hybrid pvid vlan 20
 port hybrid untagged vlan 20 30
#
interface GigabitEthernet0/0/3
 port link-type hybrid
 port hybrid pvid vlan 30
 port hybrid untagged vlan 10 20 30

3.测试

分别在PC1和PC2上ping网关1.1.1.3查看能否互通（vlan 10与20都能与vlan 30互通）

PC1与PC2不互通（vlan 10与20隔离）

使用物理接口

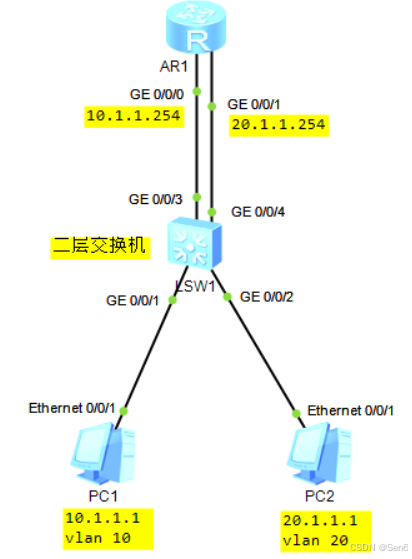

04-不同网段跨VLAN通信

在这里插入图片描述

1.根据拓扑图图形化配置好PC的IP地址和掩码

2.配置

在AR1上配置网关

int g0/0/0
 ip add 10.1.1.254 24 //路由器一个接口作10.0网段的网关
int g0/0/1
 ip add 20.1.1.254 24  //路由器另一个接口作20.0网段的网关

在二层交换机SW1上

vlan batch 10 20  //同时创建VLAN 10与20
#
interface GigabitEthernet0/0/1
 port link-type access  //配置通往PC1方向的接口类型为access
 port default vlan 10  //修改access接口PVID为10
#
interface GigabitEthernet0/0/2
 port link-type access  //配置通往PC2方向的接口类型为access
 port default vlan 20  //修改access接口PVID为20
#
interface GigabitEthernet0/0/3
 port link-type access  //配置PC1通往AR1方向的接口类型为access
 port default vlan 10  //修改access接口PVID为**10**
#
interface GigabitEthernet0/0/4
 port link-type access  //配置PC2通往AR1方向的接口类型为access
 port default vlan 20  //修改access接口PVID为20

3.测试

在PC1上ping通PC2，即vlan 10与vlan 20互通

4.配置思路

使用子接口

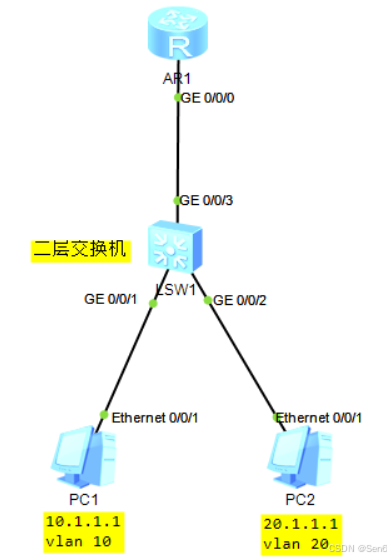

05-单臂路由

在这里插入图片描述

1.根据拓扑图图形化配置好PC的IP地址和掩码

2.配置

在二层交换机上SW1

vlan batch 10 20  //同时创建VLAN 10与20
#
interface GigabitEthernet0/0/1
 port link-type access  //配置通往PC1方向的接口类型为access
 port default vlan 10  //修改access接口PVID为10
#
interface GigabitEthernet0/0/2
 port link-type access  //配置通往PC2方向的接口类型为access
 port default vlan 20  //修改access接口PVID为20
#
interface GigabitEthernet0/0/3
 port link-type trunk  //配置SW1通往AR1方向的接口类型为trunk
 port trunk allow-pass vlan 10 20  //trunnk口放行vlan 10和20

在路由器AR1上

vlan batch 10 20 //同时创建VLAN 10与20

interface GigabitEthernet0/0/0.10 //创建10号子接口

ip add 10.1.1.254 24 //配置此子接口作为PC1的网关

dot1q termination vid 10 //子接口绑定VLAN ID

//启用 VLAN 标签的终结功能并指定子接口终结的 VLAN ID 为 10

工作原理
接收流量：当物理接口收到带有 VLAN 10 标签的帧时，子接口会剥离 VLAN 标签，并根据 IP 地址进行路由。

发送流量：当子接口需要发送流量时，会为数据包添加 VLAN 10 的标签，然后通过物理接口发送出去。

arp broadcast enable //开启子接口发送arp广播功能 ，使路由器子接口能主动解析下行的MAC地址

//默认情况下，子接口不会发送 ARP 广播。（老命令，模拟器需要。真机不需要）

interface GigabitEthernet0/0/0.20 //创建20号子接口

ip add 20.1.1.254 24 //配置此子接口作为PC2的网关

dot1q termination vid 20 //子接口绑定VLAN ID

arp broadcast enable

3.测试

在PC1上pingPC2的ip地址ping通，vlan 10与vlan 20互通

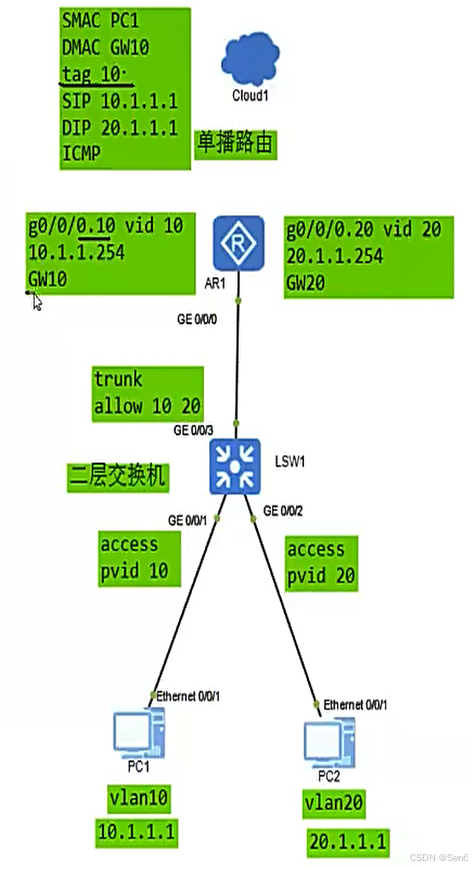

4.思路

在这里插入图片描述

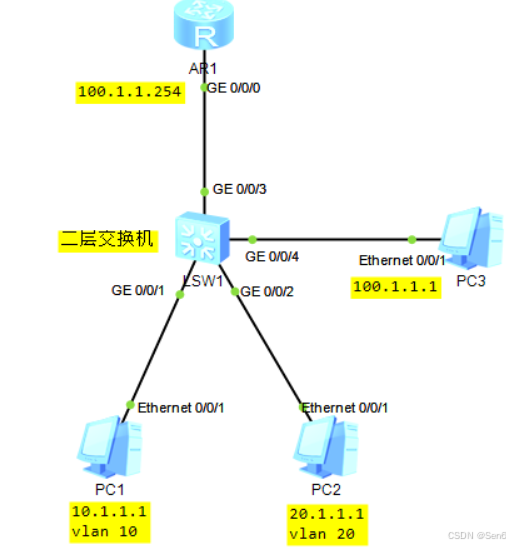

在SW1右侧加入一台PC

在这里插入图片描述

在AR1上

interface g0/0/0
 ip add 100.1.1.254 24  //配置物理接口作为网关  物理接口无法绑定VLAN ID无法处理tag数据帧只能为所有untagged数据帧（不打Tag的VLAN）提供网关功能

PC3访问网关原理

SW1上g0/0/4 Hybrid接口默认在vlan 1中，PC3发送数据帧经过SW1的g0/0/4号口为其打上Tag 1标签进入交换机内部，SW1的g0/0/3接口为trunk接口默认放行vlan 1，剥去Tag 1的标签成为untagged数据帧发送到AR1的g0/0/0口

PC3访问PC1和PC2原理

vlan隔离广播域

SW1上g0/0/4 Hybrid接口默认在vlan 1中，PC3发送数据帧经过SW1的g0/0/4号口为其打上Tag 1标签进入交换机内部，SW1的g0/0/3接口为trunk接口默认放行vlan 1，剥去Tag 1的标签成为untagged数据帧发送到AR1的g0/0/0口

PC3与PC1和2都不在同一网段，将ping包发给网关

网关根据路由表将untagged数据帧丢给对应子接口并打上相应的Tag标签发往SW1的G0/0/3接口，trunk口放行打上了10和20 Tag标签的数据帧，带有10或20 Tag的数据帧进入交换机内部再发往与SW1自身PVID相同的access接口剥离Tag成为untagged帧发给PC1或PC2

物理接口在本实验中为所有untagged数据帧提供网关功能

使用三层交换机

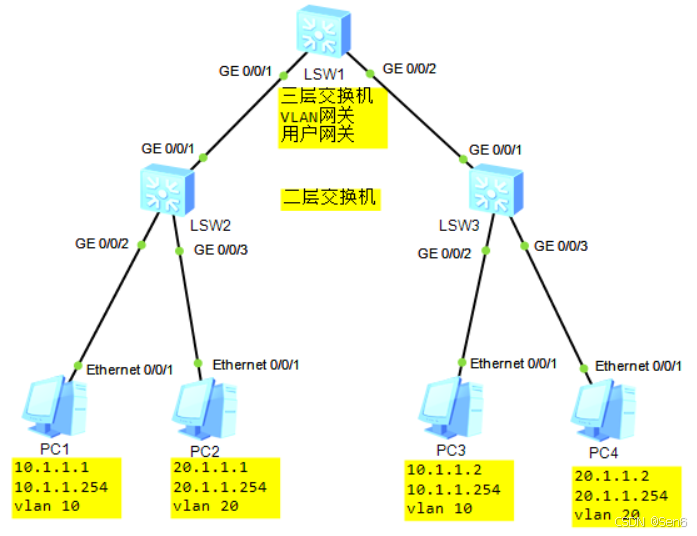

06-三层交换下不同网段跨VLAN通信

在这里插入图片描述

1.根据拓扑图图形化配置好PC

2.具体配置

在三层交换机SW1上

vlan batch 10 20
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10 20  //trunk接口放行vlan 10和20
#
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 10 20
#
interface vlanif 10  //进入vlanif逻辑接口，ID与VLAN ID一致，支持VLAN Tag的剥离和添加
 ip add 10.1.1.254 24  //vlanif接口作网关
#
interface vlanif 20
 ip add 20.1.1.254 24

在二层交换机SW2和SW3上

vlan batch 10 20
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10 20
#
interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 10
#
interface GigabitEthernet0/0/3
 port link-type access
 port default vlan 20

3.测试

PC1能与同VLAN的PC3通信

PC1能与不同VLAN的PC2和PC4通信

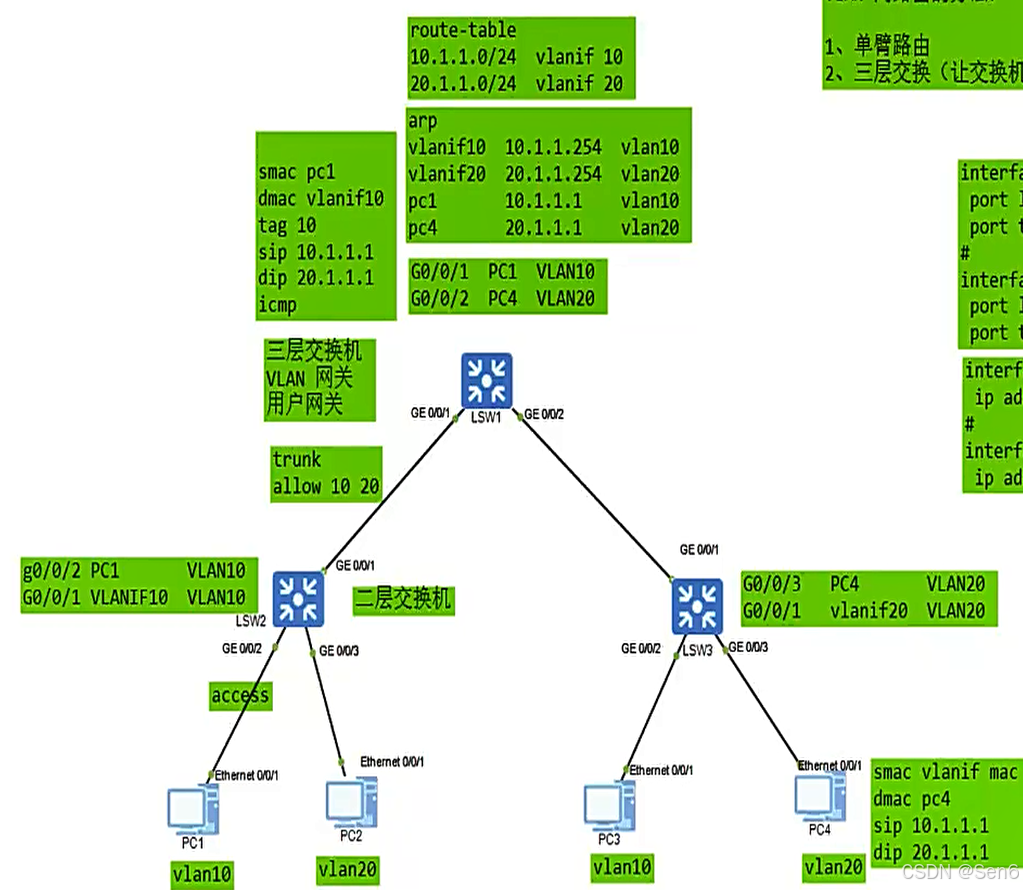

4.配置思路

三层交换机vlanif接口为虚拟接口，为当前vlan下的所有设备提供网关功能，vlanif接口号要与vlan ID一致，支持VLAN Tag的剥离和添加

在这里插入图片描述

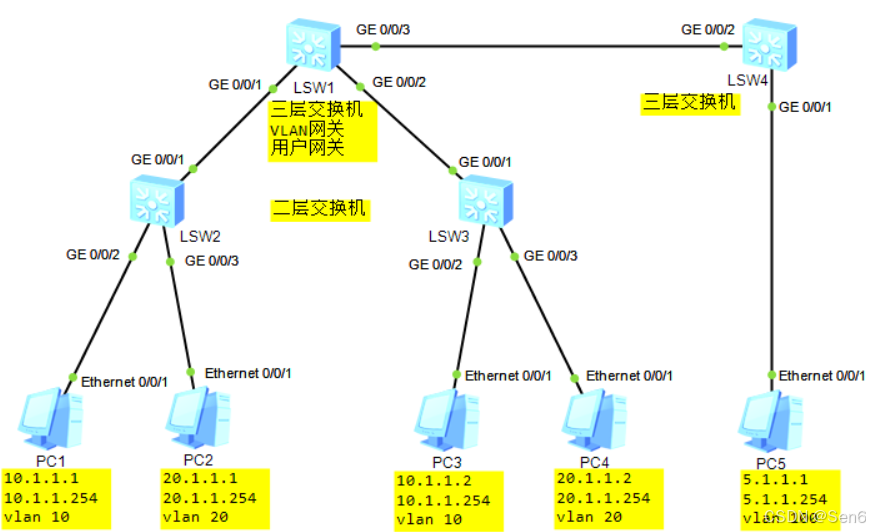

07-三层交换机之间用vlanif接口实现三层互联

在这里插入图片描述

1.根据拓扑图图形化配置好PC的IP地址和网关，掩码默认都为255.255.255.0

2.配置VLAN

在三层交换机SW1上

vlan batch 10 20 100
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10 20  //trunk接口放行vlan 10和20
#
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 10 20
#
interface GigabitEthernet0/0/3
 port link-type trunk
 port trunk allow-pass vlan 100
#
interface vlanif 10  //进入vlanif逻辑接口，ID与VLAN ID一致，支持VLAN Tag的剥离和添加
 ip add 10.1.1.254 24  //vlanif接口作网关
#
interface vlanif 20
 ip add 20.1.1.254 24
#
interface vlanif 100
 ip add 100.1.1.1 24

在三层交换机SW4上

vlan 5 100
interface g0/0/1
 port link-type access
 port default vlan 5
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 100
#
interface vlanif 5
 ip add 5.1.1.254 24
#
interface vlanif 100
 ip add 100.1.1.2 24

在二层交换机SW2和SW3上

vlan batch 10 20
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10 20
#
interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 10
#
interface GigabitEthernet0/0/3
 port link-type access
 port default vlan 20

3.配置OSPF

在三层交换机SW1上

ospf 1 router-id 1.1.1.1
 area 0.0.0.0
   network 10.1.1.254 0,0.0.0
   network 20.1.1.254 0.0:0.0
   network 100.1.1.1 0.0.0.0

在三层交换机SW2上

ospf 1 router-id 4.4.4.4
 area 0.0.0.0
   network 5.1.1.254 0,0.0.0
   network 100.1.1.2 0.0.0.0

4.测试

在三层交换机上

dis ip routing-table p ospf //发现路由表中添加了来自OSPF的非直连路由

PC1与PC3与PC5互通

5.配置思路

三层交换机之间用vlanif接口实现三层互联：三层交换机通过vlan的广播域实现像路由器一样三层互联

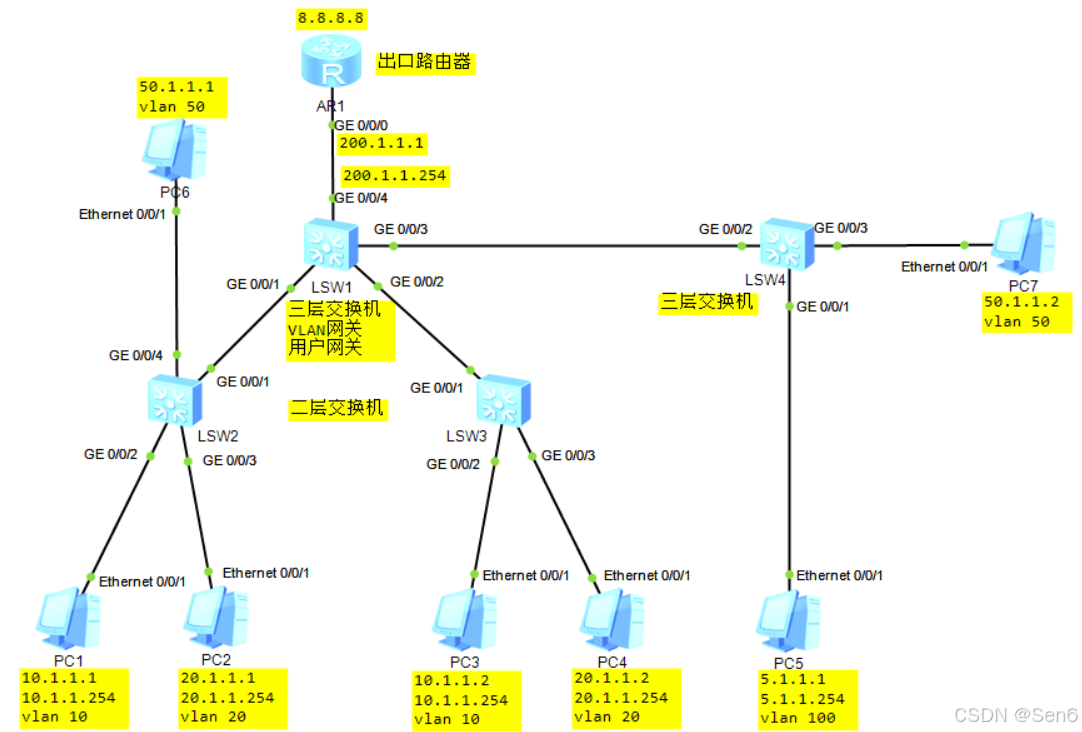

VLAN应用案例

在这里插入图片描述

实验要求：VLAN10 20 50 100互通并能够连通外网

1.根据拓扑图图形化配置好PC的IP地址和网关，掩码默认都为255.255.255.0

2.配置VLAN

在三层交换机SW1上

vlan batch 10 20 50 100 200
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10 20 50  //trunk接口放行vlan 10 20 50
#
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 10 20
#
interface GigabitEthernet0/0/3
 port link-type trunk
 port trunk allow-pass vlan 50 100
#
interface GigabitEthernet0/0/4
 port link-type access
 port default vlan 200
#
interface vlanif 10  //进入vlanif逻辑接口，ID与VLAN ID一致，支持VLAN Tag的剥离和添加
 ip add 10.1.1.254 24  //vlanif接口作网关
#
interface vlanif 20
 ip add 20.1.1.254 24
#
interface vlanif 50
 ip add 50.1.1.254 24
#
interface vlanif 100
 ip add 100.1.1.1 24
#
interface vlanif 200
 ip add 200.1.1.254 24

在三层交换机SW4上

vlan 5 50 100
interface g0/0/1
 port link-type access
 port default vlan 5
#
interface g0/0/3
 port link-type access
 port default vlan 50
#
interface g0/0/2
 port link-type trunk
 port trunk allow-pass vlan 50 100
#
interface vlanif 5
 ip add 5.1.1.254 24
#
interface vlanif 100
 ip add 100.1.1.2 24

在二层交换机SW2上

vlan batch 10 20 50
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10 20 50
#
interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 10
#
interface GigabitEthernet0/0/3
 port link-type access
 port default vlan 20
#
interface GigabitEthernet0/0/4
 port link-type access
 port default vlan 50

在二层交换机SW3上

vlan batch 10 20
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10 20
interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 10
#
interface GigabitEthernet0/0/3
 port link-type access
 port default vlan 20

3.配置OSPF

在三层交换机SW1上

ospf 1 router-id 1.1.1.1
 area 0.0.0.0
   network 10.1.1.254 0,0.0.0
   network 20.1.1.254 0.0:0.0
   network 50.1.1.254 0.0.0.0
   network 100.1.1.1 0.0.0.0

在三层交换机SW2上

ospf 1 router-id 4.4.4.4
 area 0.0.0.0
   network 5.1.1.254 0,0.0.0
   network 50.1.1.2 0.0.0.0
   network 100.1.1.2 0.0.0.0

4.配置缺省路由指向出口和回路

在三层交换机SW1上

ip route-static 0.0.0.0 0 200.1.1.1

在三层交换机SW4上

ip route-static 0.0.0.0 0 100.1.1.1

在AR1上配置回路

int g0/0/0
 ip add 200.1.1.1  //作为下一跳接口
int loopback 0
 ip add 8.8.8.8  //配置环回口作为测试用
#
ip route-static 5.1.1.0 24 200.1.1.254
ip route-static 10.1.1.0 24 200.1.1.254
ip route-static 20.1.1.0 24 200.1.1.254
ip route-static 50.1.1.0 24 200.1.1.254

4.测试

在三层交换机上

dis ip routing-table p ospf //发现路由表中添加了来自OSPF的非直连路由

用PC1 2 3 4 5 6 7ping通AR1环回地址8.8.8.8

eNSP模拟下的vlan配置实现（两个个交换机四个pc划分两个vlan）
qq_43288686的博客
06-12 1万+
实验拓扑图： 所有的pc都在同一个子网192.168.0.0/24下面 实现在不同交换机下相同vlan下的通信 简单说实现pc4与pc5的通信 ** 第一步：将每个交换机与路由器之间的端口类型改为access。交换机与交换机之间端口类型为trunk。 ** LSW5配置信息 <Huawei>sys [Huawei]interface e0/0/1 [Huawei-Ethernet0/0/1]port link-type access [Huawei]interface e0/0/2 [Huaw
华为交换机——VLAN配置实验：基于端口划分Vlan
rx316的博客
05-14 2万+
一、简单的概念解释 VLAN(Virtual Local Area Network )：通过在交换机上部署VLAN机制，可以将一个规模较大的广播域在逻辑上划分成若干个不同的、规模较小的广播域，由此便可以有效地提升网络的安全性，同时减少了垃圾流量，节约网络资源。 一个LVAN就是一个广播域，所以在同一个VLAN内部，计算机之间的通信就是二层通信。如果源计算机与目的计算机位于不同VLAN中，那么他们之间是无法进行二层通信的，只能进行三层通信来传递信息。 二、实验拓扑 三、实验配置 1.首先进.
华为ensp VLAN配置综合实验
qq_64343252的博客
05-06 5520
配置e/0/0/1和e0/0/2为access模式，并将e/0/0/1划分为vlan10，e/0/0/2划分为vlan20。创建vlan虚拟口，并配置相应地址，vlan虚拟口号为已经创建的vlan编号，并配置相应的地址。配置g/0/0/2为access模式，access关联vlan23。配置g/0/0/1为access模式，access关联vlan13。配置g/0/0/1为access模式，access关联vlan23。配置g/0/0/1为trunk模式，并允许vlan10,20通过。
《华为基础实验》配置和实施 VLAN.docx
11-29
《华为基础实验》配置和实施 VLAN.docx
华为的VLAN实验
l20131411的博客
05-26 866
实验拓扑图及实验需求如图1所示：          图1：实验拓扑图及需求 实验分析： 1.pc1和pc3在同一个vlan（vlan2），因为是access接口模式，那么需和pc2/4/5/6不在同一个网段，则是做路由器的子接口。 pc2/4/5/6在同一个网段，且需要实现：访问受限，那么靠接口的混杂模式来实现，划分到不同的vlan中去，进行贴标签限制。基于此划分如图2所示。 在接口上进行允许设置： v3----√-----v4/v5 v4----×----v5 3
华为数通路由HCIA课件
09-12
华为数通路由HCIA课程是华为认证体系中的一个重要部分，主要针对初级网络工程师，旨在培养具备基础网络理论知识和华为设备操作能力的专业人才。在这个课程中，学生将深入学习网络基础知识，包括TCP/IP协议栈、路由与...
华为模拟器eNSP练习题-HCIA综合实验
01-04
【华为模拟器eNSP练习题-HCIA综合实验】是一个针对华为认证HCIA（Huawei Certified ICT Associate）级别的实践训练，旨在帮助学习者熟悉网络基础及华为设备的配置与管理。eNSP（Enterprise Network Simulation ...
华为模拟器eNSP-HCIA综合实验2
01-04
【华为模拟器eNSP-HCIA综合实验2】是一个基于华为网络设备的教育实践项目，旨在帮助学习者深入理解并掌握HCIA（华为认证ICT助理）级别的网络基础知识。在这个实验中，你将通过华为eNSP（Enterprise Network ...
华为eNSP：HCIA综合实验
nankon_的博客
07-08 1483
HTTP DNS Client1interface G0/0/0ip address 192.168.1.1 255.255.255.252R2命令：interface G0/0/0ip address 192.168.1.2 255.255.255.252interface G0/0/1ip address 12.1.1.1 255.255.255.0interface G0/0/0ip address 12.1.1.2 255.255.255.0interface G0/0/1ip address 3
华为模拟器eNSP练习题-VLAN
01-04
通过这个练习，你不仅可以掌握VLAN的基本概念和配置，还能熟悉华为eNSP的使用，这对于准备HCIA（Huawei Certified ICT Associate）认证考试，尤其是网络部分，是非常有益的实践。在实际工作中，理解和运用VLAN技术...
华为ensp：为vlan配置ip
鲍海超
11-11 9222
配置对应vlan的ip。
华为 VLAN实验
weixin_67259816的博客
10-22 1690
1.在交换机创建VLAN 2.将接口划分进对应的VLAN 3.Trunk干道 4.路由器的子接口
VLAN实验（Huawei设备）
Hala
05-15 685
前言： 此实验承接HUAWEI交换机的Hybrid接口(混杂模式)详解与实验配置演示，还请读者先耐心看完概念部分，在研究以下实验 目录 VLAN实验 实验拓扑 需求 设计分析 允许列表的设计 配置 测试 VLAN实验 实验拓扑 需求 1、PC1 3 所在接口为access 且PVID为2 2、PC2 4 5 6 处在同一个网段，其中2可以访问4 5 6 但是4可以访问5，不能访问6；5不能访问6 设计分析 此实验主要考察的时hybrid接口模...
华为eNSP配置VLAN实验
m0_65992344的博客
03-22 1468
VLAN（Virtual Local Area Network，虚拟局域网）是一种将物理网络划分为逻辑上独立的虚拟网络的技术。通过配置VLAN，可以将不同的设备或用户划分到不同的逻辑网络中，实现网络资源的灵活管理和安全隔离。
ensp交换机vlan配置
m0_74412260的博客
03-17 1万+
VLAN（Virtual Local Area Network）即虚拟局域网，是将一个物理的LAN在逻辑上划分成多个广播域的通信技术。VLAN的ID范围：0~4095，一共4096个VLAN ID.在以太网上实现中继，有两种封装类型。将端口从vlan中删除。将多个端口加入vlan。Trunk类型端口配置。
华为交换配置之VLAN配置。
欢乐打代码！
05-19 1万+
Vlan配置
eNSP配置VLAN
热门推荐
m0_52452854的博客
01-16 2万+
实验 配置VLAN 实验目的 掌握 VLAN 的创建方法 掌握 Access、 Trunk 和 Hybrid 类型接口的配置方法 掌握基于接口划分 VLAN 的配置方法 掌握基于 MAC 地址划分 VLAN 的配置方法 掌握 MAC 地址表及 VLAN 信息的查看方式 实验介绍和内容 1、实验介绍 以太网是一种基于 CSMA/CD（ Carrier Sense Multiple Access/Collision Detection）的共享通讯介质的数据网络通讯技术。当主机数目较多时会导致冲突严重、广播
【路由交换技术】VLAN综合实验
Limit_23的博客
07-14 2083
通过在交换机上划分VLAN，并用ping命令测试在同一VLAN和不同VLAN中设备的连通性，以及使用display mac-address和display vlan查看表内信息，验证了在交换机上划分VLAN 的作用。路由器的物理接口可以被划分成多个逻辑接口，这些被划分后的逻辑接口被形象的称为子接口。这种划分VLAN的方法是根据每个主机的MAC地址来划分，即对每个MAC地址的主机都配置他属于哪个组，它实现的机制就是每一块网卡都对应唯一的 MAC地址，VLAN交换机跟踪属于VLAN MAC的地址。
ensp实验案例基础
最新发布
03-15
### ENSP 实验案例与基础教程 ENSP 是华为推出的网络仿真平台，广泛应用于 ICT 技术的学习和实践。以下是关于 ENSP 的实验案例、基础教程以及使用指南的相关信息。 #### 1. **ENSP 实验案例** 《HCNA网络技术实验指南》是一本针对华为 eNSP 平台设计的书籍，其中包含了丰富的实验案例[^1]。该书不仅涵盖了基本的网络设备配置，还涉及复杂的网络拓扑搭建。通过这些实验案例，用户可以掌握路由器、交换机等核心设备的操作方法，并熟悉 IP 地址规划、VLAN 配置等内容。 对于初学者而言，“小型企业 Intranet 网络的设计与组建”是一个非常经典的入门级项目[^2]。此案例分为两部分：第一部分主要讲解 DHCP 和 DNS 协议的基础配置；第二部分则深入探讨 WEB、EMAIL、HTTP 及 FTP 协议的应用场景及其具体设置方式。这两个阶段的内容能够帮助学习者全面了解企业内部网络架构的实际构建过程。 #### 2. **ENSP 基础教程** 为了更好地利用 ENSP 进行学习，在开始动手之前需要先理解其界面布局及功能模块。例如，如何创建新的工程文件？怎样连接不同的物理端口形成逻辑链路？这些都是新手经常会遇到的问题。一份详细的“保姆级教程”已经整理好了相关内容[^3]，其中包括但不限于以下几点： - VMware 虚拟机桥接虚拟网卡实现互联网访问的方法； - 安全领域内的扩展资料推荐列表（如渗透测试电子书、攻防笔记等），虽然不是直接关联到 ENSP 上，但对于希望进一步提升技能水平的人来说同样具有参考价值。 #### 3. **ENSP 使用指南** 除了上述提到的具体操作指导外，还需要注意一些通用性的建议来提高效率并减少错误发生几率： - 在启动任何复杂任务前做好充分准备——明确目标是什么样的最终状态应该呈现出来。 - 利用截图或者录屏软件记录下每一步骤以便后续复查或分享给他人查看。 - 如果发现某个特定环节总是出现问题，则尝试查找官方文档或其他社区讨论帖寻求解决方案。 ```bash # 示例命令用于验证IP连通性 ping 192.168.1.1 ``` 以上就是有关于ENSP的一些重要知识点介绍，希望能够对你有所帮助！ ---
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
