如何基于HighTec，在链接文件（*.lsl）中设置自定义段

软件开发中，不管是底层软件开发还是上层软件开发，多少都会与段（Section）产生交集。什么是Section？如何在链接文件中自定义Section?Autosar中如何分配Section？本文，带着这些疑惑，我们聊一聊。

提示：基于HighTec编译器对应的链接文件（*.lsl）讨论

1、什么是Section？

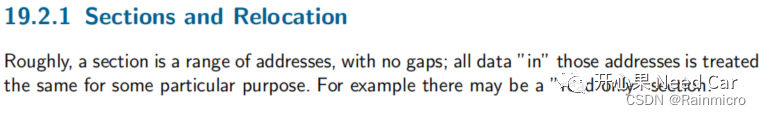

HighTec的用户手册中，对于"Section"的解释如下所示：

意思是说：Section是一段没有间隔（gaps）的连续地址空间。这段地址具有特定的目的，eg：将其设定"只读"。

实际的工程中，我们会将函数或者变量放入指定的Section，或者说自定义的Section。这又是如何操作的呢？

2、如何在链接文件中自定义Sections呢？

设置Section的目的是将Object（函数或者变量）放入指定的地址空间。所以，搞清楚如何在链接文件中定义Section之前，需要先在源文件（eg：*.c）中创建Object，并把Object放入指定的Section。

（一）源文件中，创建Object

在源文件中，将Object放入自定义Section的方式有两种：

1、#pragma section方式
语法规则：

#pragma section "<name>" [<flags>] [<alignment>]
<objects>
#pragma section

解释：
name：自定义Section的名称，eg: .mySection
flags：object的属性，常用的属性如下

• a：allocatable. 这是一个常设属性，即：必须有
• B：uninitialized，未初始化
• w：writable，可写
• x：executable，可执行
• s：using small addressing，小端模式
• z：using absolute addressing，使用绝对地址

aligment：对齐
示例：自定义段.mySection，段内的对象可写，4字节对齐

#pragma section ".mySection" aw 4
uint32 MySection_Data1 = 0x00;
uint16 MySection_Data2 = 0x01;
uint8  MySection_Data3 = 0x02;
#pragma section

2、asection方式

语法规则：

__attribute__ ((asection("<name>", "a=<align>", "f=<flags>")))

属性部分和方法1等同。

示例：

（二）链接文件中，创建自定义Section(.mySection)

源文件创建好Object以后，也指定了Section。如果想让编译器HighTec将源文件（eg：*.c）中的Object放入指定的位置，还需要修改链接文件（*.lsl）。
示例：将段.mySection放入dsram0区，且指定起始地址0x70001000

SECTIONS
{
    ".mySection" 0x70001000:
    {
        . = ALIGN(4) ;//4字节对齐，这一行很有必要
        *(.mySection.*)
    } > dsram0
}

（三）*.map文件确认变量是否放入指定地址

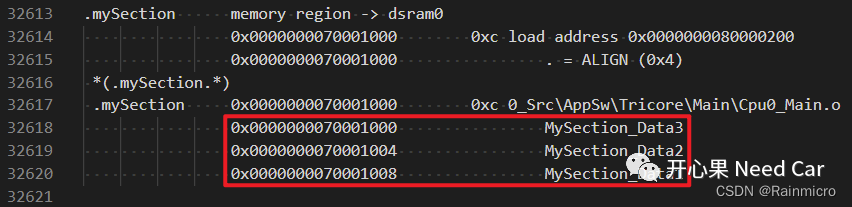

查看编译后的*.map文件，可以确认.mySection段的起始地址为设定的0x70001000，且每个变量均占用4字节（因为属性中设置了4字节对齐），具体如下所示：

3、Autosar如何分配Section？

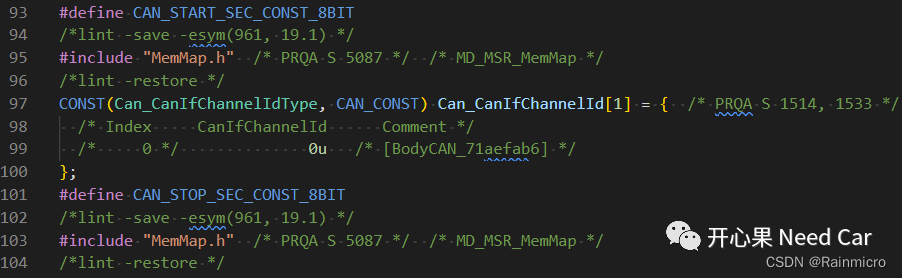

阅读Autosar代码的时候，大家应该会注意到如下的特点：

#define CAN_START_SEC_CONST_8BIT
#include "MemMap.h"
......
#define CAN_STOP_SEC_CONST_8BIT
#include "MemMap.h"

MemMap.h文件通过定义的Xx_START__Xx和Xx_STOP__Xx标识，将Object分配到指定的Section。这种写法很优秀，值得借鉴。示意代码如下所示：
