1、K-d Tree简介

K-d Tree或称k维数，是计算机科学中使用的一种数据结构，用来组织表示k维空间中的点的集合。

Kd-Tree是一种用于高维空间中的快速最近邻和近似最近邻查找技术

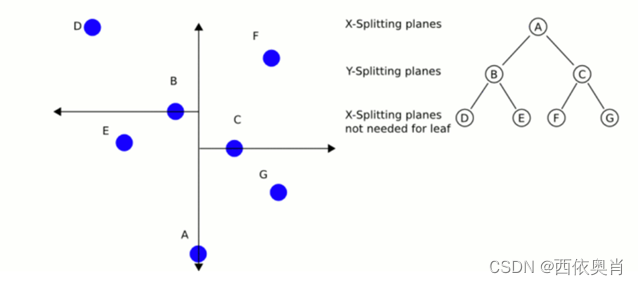

如下图所示，它是一种带有其他约束条件的二分查找树。

K-d Tree对于范围搜索和近邻搜索十分有用。K-d Tree通常在三维空间中处理点云，因此所有的K-d Tree都将是三维K-d Tree。K-d Tree的每一级在指定维度上分开所有的子节点。在树的根部，所有子节点在第一个指定的维度上被分开（也就是说第一维坐标小于根节点的点将分在左边的子树中，大于根节点的点将分在右边的子树中）。树的每一级都在下一个维度上分开，直到每个子空间都不能再划分为止。

建立K-d Tree最高效的方法是：像快速分类一样使用分割法，把指定维度的值放在根上，把该维度上包含较小数值的在左子树，较大的在右子树。然后分别在左边和右边的子树上重复这个过程，直到准备分类的最后一个树仅仅由一个元素组成。

2、K-d Tree原理

不比较全部的K维数据，而是选择其中某一维度比较，根据这个维度进行空间划分。

3、K-d Tree算法

选择维度：首先寻找方差（最大方差法）最大的那个维度（方差大意味着沿该坐标轴方向上数据点分散的比较开）
平衡K-d Tree：设这个维度是d，然后找出在维度d上所有数据项的中位数m，按m划分数据集，一分为二，记录这两个数据子集，（选择大的中位数），假如说求得中位数为6.5，而左边的数据是6，右边的数据是7，优先选7；
对记录的两个数据子集重复进行以上的划分，直到不能再划分为止。不能再划分时，将对应的数据保存至最后的节点中，这些最后的节点也就是叶子节点。

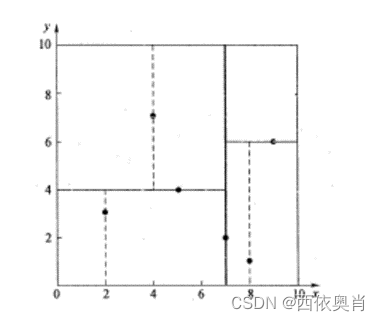

例子：假设有6个二维数据点{（2,3），（5,4），（9,6），（4,7），（8,1），（7,2）}，数据点位于二维空间内（如下图中黑点所示）。

K-d Tree算法就是要确定图中这些分割空间的分割线（多维空间即为分割平面，一般为超平面）。下面就要通过一步步展示kd树是如何确定这些分割线的。

（1）分别计算x，y方向上数据的方差，得知x方向上的方差最大（由计算结果可知，X轴方向的方差大）；
（2）根据x轴方向的值2,5,9,4,8,7排序选出中值为6（由上面介绍可知，选7），所以该node中的data = （7,2）。这样，该节点的分割超平面就是通过（7,2）并垂直于x轴的直线x = 7；
（3）确定左子空间和右子空间。分割超平面x = 7将整个空间分为两部分，如下图所示。x < = 7的部分为左子空间，包含3个节点{（2,3），（5,4），（4,7）}；另一部分为右子空间，包含2个节点{（9,6），（8,1）}。

计算方差、中值代码如下：

import numpy as np

# 示例数据
points = np.array([[2, 3], [5, 4], [9, 6], [4, 7], [8, 1], [7, 2]])

# 提取 x 轴数据
x_values = points[:, 0]
# 提取 y 轴数据
y_values = points[:, 1]

# 计算 x 轴方差和中值
variance1 = np.var(x_values)
median1 = np.median(x_values)
# 计算 y 轴方差和中值
variance2 = np.var(y_values)
median2 = np.median(y_values)

print("x 轴方差:", variance1)
print("x 轴中值:", median1)

print("y 轴方差:", variance2)
print("y 轴中值:", median2)

结果如下：

奇数层按 x 划分，偶数层按 y 划分，按照维度轮流划分，创建一棵 KD 树。
