西门子AI故障诊断

1、电路的三种状态

通路：电路处处接通
开路：电路中某处断开，没有形成通路的电路，也成为断路，此时电路中没有电流
短路：分为电源短路和负载断路，电源或负载两端被导线连接在一起，短路电流比通路电流大很多

2、断线

模拟量数值一般显示-32768或者32767

3、断路

短路信号应该是0

4、故障

1）数值上溢显示32767（16#7FFF）
通常为模块与传感器之间存在的共模电压差，超过了模块承受的最大值。

此时请按顺序检查并操作：

***接线电缆采用屏蔽双绞线。屏蔽层在PLC侧单端接地。

***对于需要电压型传感器，以及非模块供电的电流型传感器，需要将各通道的M-端与COMP，MANA，24VDC-端短接起来，并一同接地

2）数值下溢显示-32768（16#8000）
通常为传感器正负线接反，或共模电压差导致。

***对调+-线测试。可用万用表测试有无正常量程范围内的电压或电流信号。

***参考如上“数值上溢显示32767（16#7FFF）”方式解决。

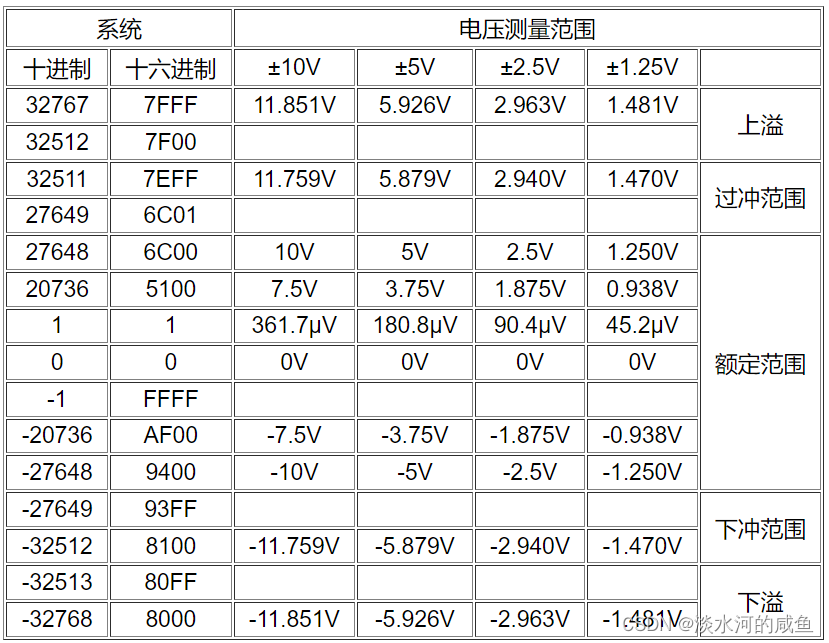

SM1231 电压测量范围数值
