源性漏型接线及NPN/PNP感应开关

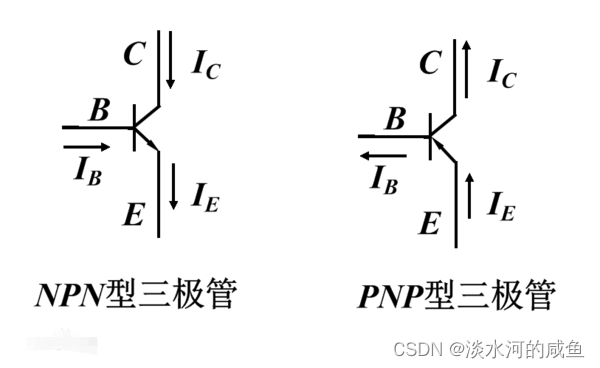

1、NPN型光电开关

NPN型光电开关是指当有信号触发时，信号输出线OUT和0V线连接，相当于输出低电平0V。

NPN-NO型，在没有信号触发时，输出线是悬空的，就是OV线和OUT线断开，有信号触发时，发出与0V相同的电压，也就是OUT线和0V线连接，输出低电平0V。

NPN-NC型，在没有信号触发时发出与0V线相同的电压，也就是OUT线和0V线连接，输出低电平0V。当有信号触发后，输出线是悬空的，就是0V线和OUT线断开。

2、PNP型光电开关

PNP型光电开关是指当有信号触发时，信号输出线OUT和电源线VCC连接，相当于输出高电平VCC。

PNP-NO型，在没有信号触发时，输出线是悬空的，就是VCC电源线和OUT线断开，有信号触发时，发出与VCC电源线相同的电压，也就是OUT线和电源线VCC连接，输出高电平VCC。

PNP-NC型，在没有信号触发时，发出与VCC电源线相同的电压，也就是OUT线和电源线VCC连接，输出高电平VCC。当有信号触发后，输出线是悬空的就是VCC电源线和OUT线断开。

3、DI模块接线方式

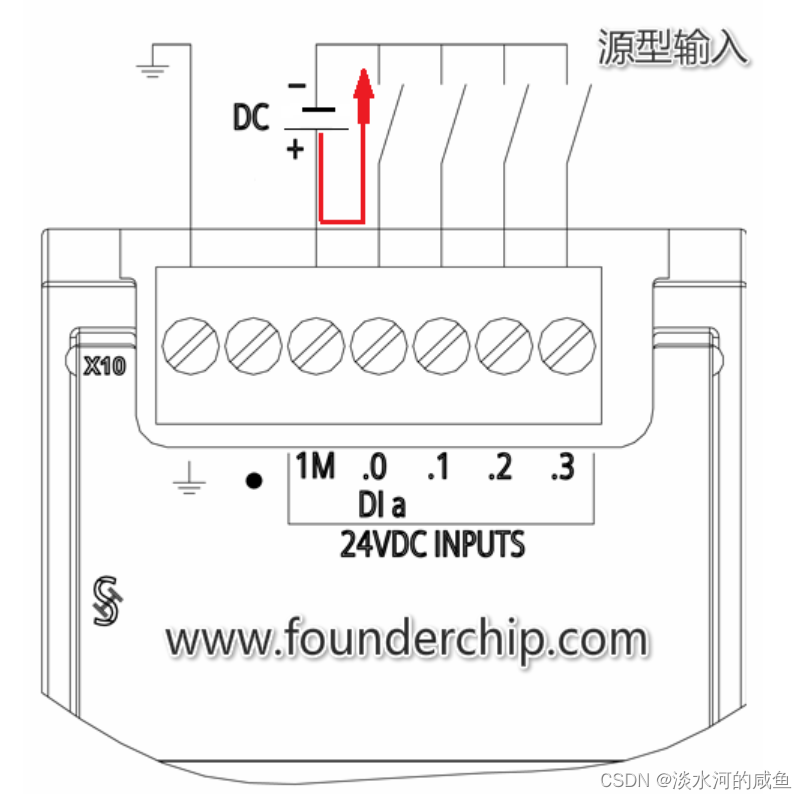

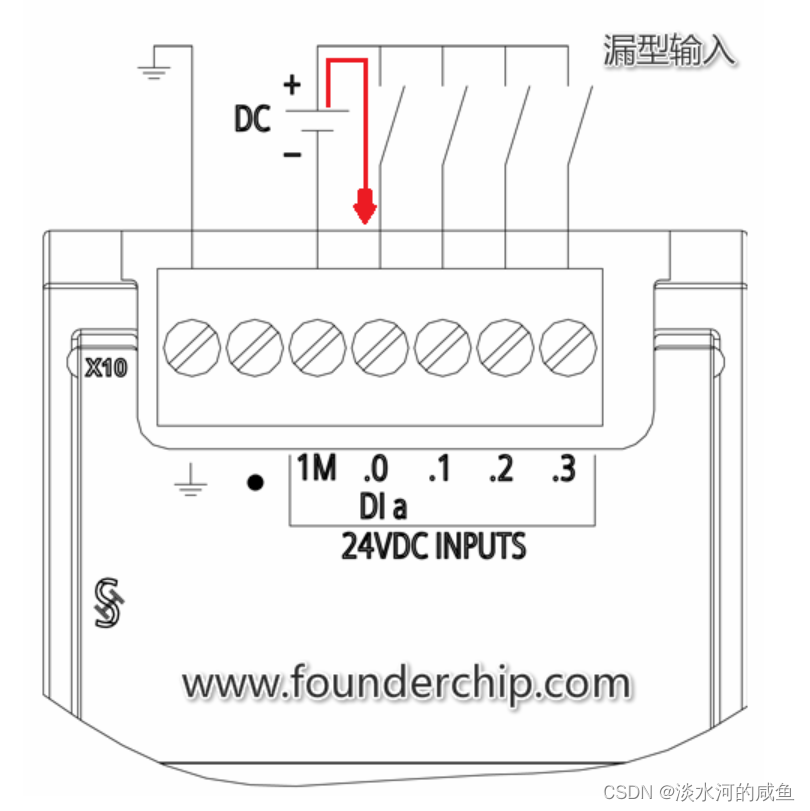

西门子以公共端为参考点，当电流从该公共端流入称为源型接法，需要配套NPN（漏型）传感器。而三菱以输入点为参考点，当电流从该输入点流入时才称之为源型接法，需要配套PNP（源型）传感器。因此，设计选型时要确认信号接收设备的输入点的公共端是接入的24V还是0V。如果公共端接入的是0V，则输入点接入24V时认为接收到外部的信号，故信号端（传感器等）应为PNP（源型）；如果公共端接入的是24V，则输入点接入0V时认为接收到外部的信号，故信号端（传感器等）应为NPN（漏型）。

图片来源于https://www.founderchip.com/?id=172

4、西门子模块源性漏型快速确认

针对输入侧只要确定：
公共端子为电源-，则为漏型输入，接PNP接近开关；
公共端子为电源+，则为源型输入，接NPN接近开关。
针对输出侧只要确定：
M(N)端子为电源+，则为漏型输出；
M(N)端子为电源-，则为源型输出。



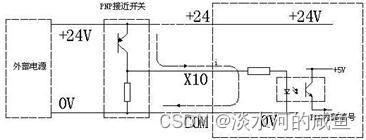

漏型输入，接PNP接近开关

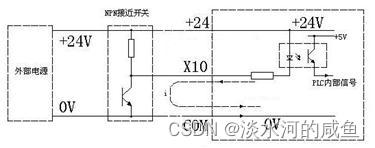

源型输入，接NPN接近开关

参考：http://www.ad.siemens.com.cn/productportal/prods/published/Mod/Mod_2.1/Mod_2.1.html
