六.工控之光伏设备专题

目前已经从事光伏设备研发了，学习记录下。

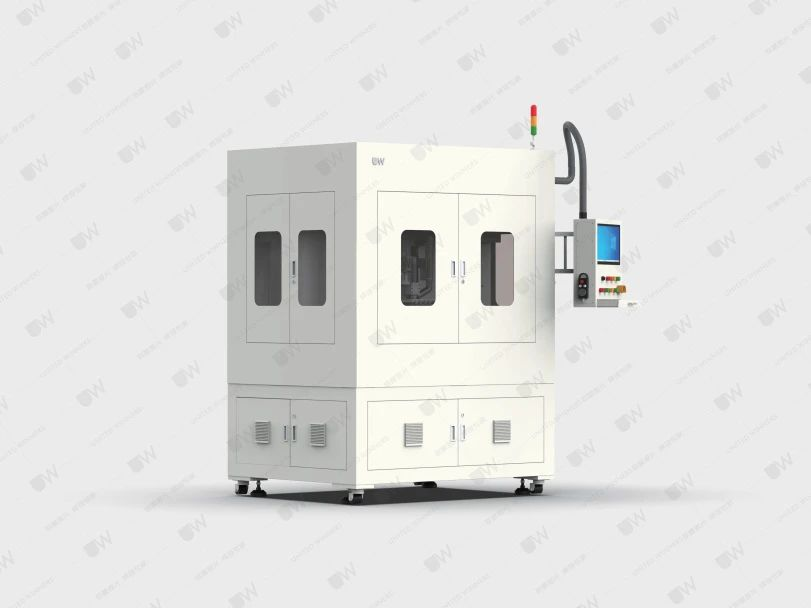

1.激光划线机

1.简介

1. 激光划线机是太阳能电池片生产中的重要设备，主要用于：

• 对太阳能电池片进行隔离划片；
• 实现电池片的串并联电路分割；
• 确保电池片各区域的电气隔离；

2. 工作原理:
   激光原理：利用高能量密度的激光束，通过热效应在硅片表面形成划痕，实现电池片的精确分割。
   主要组成部分：

• 激光器系统；
• 光学聚焦系统；
• 运动控制平台；
• 视觉定位系统；
• 控制系统；

2.P1-P4划线机

1. P1-P4划线定义

• P1划线
  位置：TCO导电层
  目的：
  实现电池片的串联隔离
  切断TCO导电层的电气连接
  特点：
  划线深度需控制在TCO层
  不能伤及下层材料
• P2划线
  位置：吸收层
  目的：
  形成电池内部串联通路
  暴露底部TCO层
  特点：
  需精确控制深度到达底部TCO
  宽度要适合后续金属填充
• P3划线
  位置：背电极层
  目的：
  完成电池片串联结构
  切断背电极连接
  特点：
  需与P1、P2形成阶梯结构
  确保电池片完全隔离
• P4划线
  位置：边缘区域
  目的：
  实现电池片边缘隔离
  防止短路
  特点：
  环绕电池片四周
  完全切断所有功能层

2. 工艺要求

• 划线顺序
  P1划线优先
  P2划线其次
  P3划线最后
  P4边缘隔离
• 精度要求
  宽度控制：
  P1：40-60μm
  P2：50-70μm
  P3：50-70μm
  P4：50-100μm
• 深度控制：
  P1：仅切断TCO层
  P2：到达底部TCO
  P3：切断背电极
  P4：完全隔离

2.烧结机
