第6章 输入输出系统

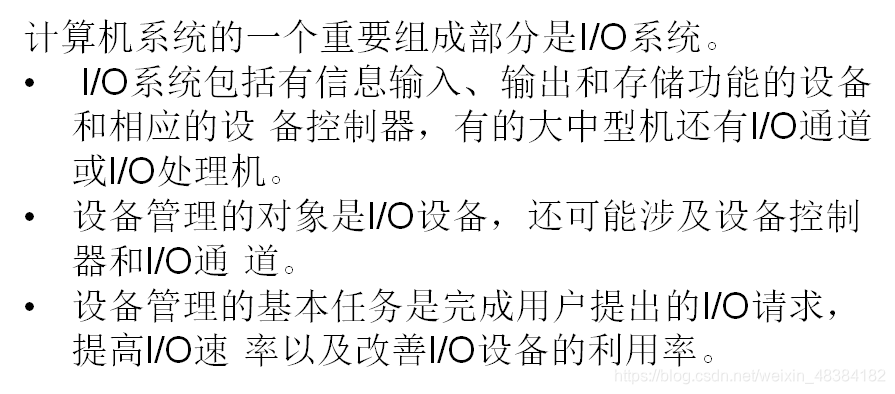

6.1 I/O系统的功能、模型和接口

一、I/O系统的基本功能

• 隐藏物理设备的细节
• 与设备的无关性
• 提高处理机和I/O设备的利用率
• 对I/O设备进行控制
• 确保对设备的正确共享
• 错误处理

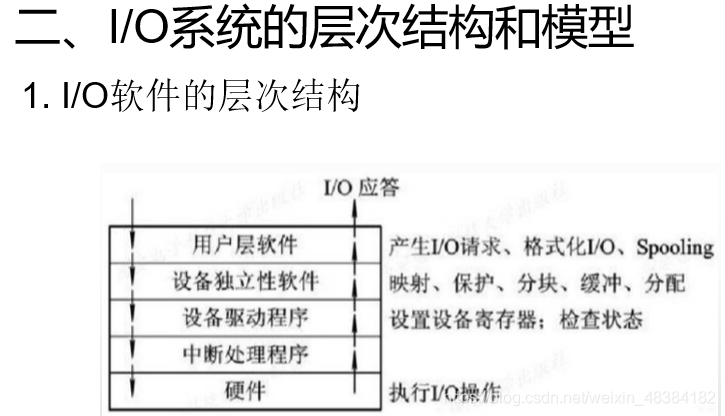

  例：操作系统的I/O 子系统通常由四个层次组成，每一层明确定义 了与邻近层次的接口。其合理的层次组织排列顺序是（ ）。
  A.用户级I/O软件、设备无关软件、设备驱动程序、中断处理程序
  B.用户级I/O软件、设备无关软件、中断处理程序、设备驱动程序
  C.用户级I/O软件、设备驱动程序、设备无关软件、中断处理程序
  D.用户级I/O软件、中断处理程序、设备无关软件、设备驱动程序

6.2 I/O设备和设备控制器

一、I/O设备

I/O设备一般是由执行I/O操作的机械部分和执行控制I/O的电子 部件组成。通常将这两部分分开，执行I/O操作的机械部分就是 一般的I/O设备，而执行控制I/O的电子部件则称为设备控制器 或适配器(adapter)。

分为两部分来讲解I/O设备：
1.I/O设备的类型
2. 设备与控制器之间的接口

1.I/O设备的类型
I/O设备的类型繁多，从OS观点看，其重要的性能指标有：数据 传输速率、数据的传输单位、设备共享属性等。因而从以下不同 角度进行分类。

• 按设备的使用特性分类
• 按传输速率分类

按设备的使用特性分类：
存储设备：用于存储信息的主要设备。
输入/输出设备：可分为输入设备、输出设备和交互式设备

设备按传输速率分类：

• 低速设备：传输速率仅为每秒钟几个字节至数百个字节的 一类设备。
• 中速设备：传输速率为每秒钟数千个字节至数万个字节的 一类设备。
• 高速设备：传输速率为每秒钟数百个千字节至数十兆字节 的一类设备。

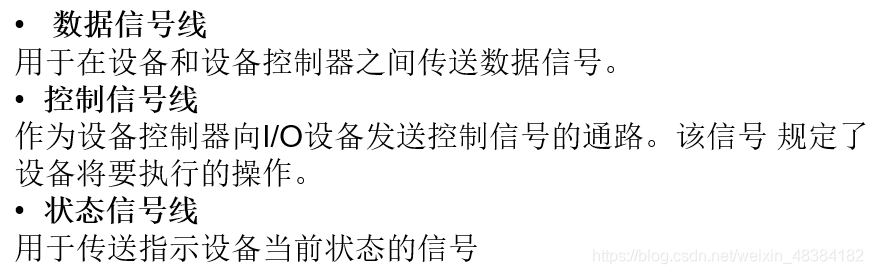

2. 设备与控制器之间的接口



二、设备控制器

1.设备控制器的基本功能
(1) 接收和识别命令
(2) 数据交换
(3) 标识和报告设备的状态
(4) 地址识别
(5) 数据缓冲区
(6) 差错控制

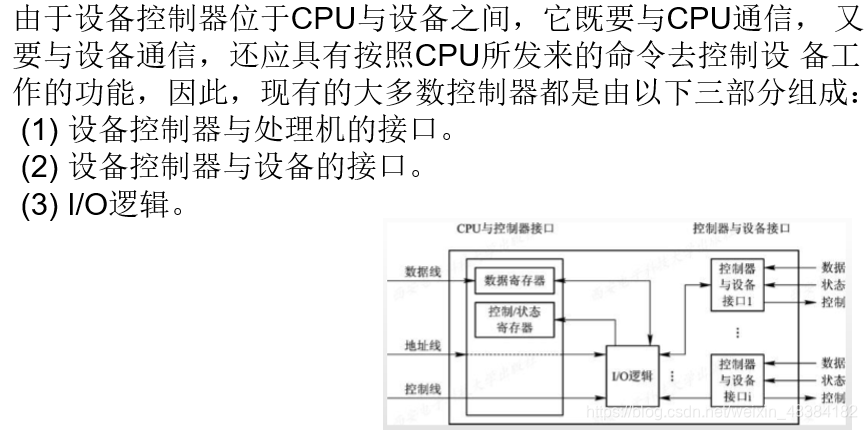

2.设备控制器的组成

三、I/O通道

1. I/O通道设备的引入
   虽然在CPU与I/O设备之间增加了设备控制器后，已能大大减少 CPU对I/O的干预，但当主机所配置的外设很多时，CPU的负担 仍然很重。为此，在CPU和设备控制器之间又增设了I/O通道 (I/O Channel)。

2. 通道类型

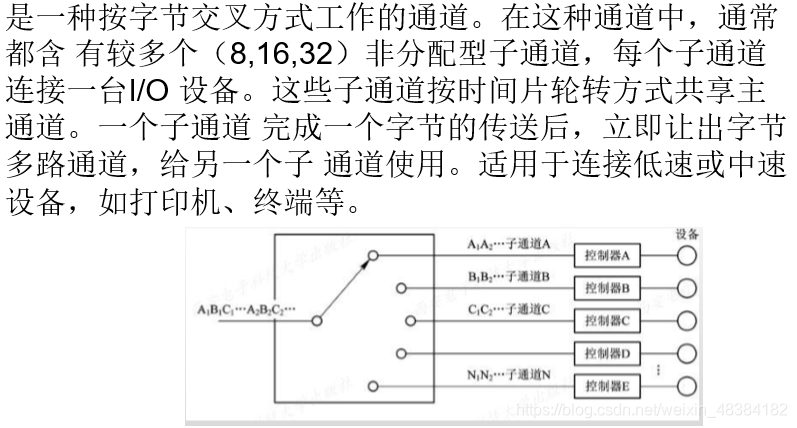

   1）字节多路通道(Byte Multiplexor Channel)

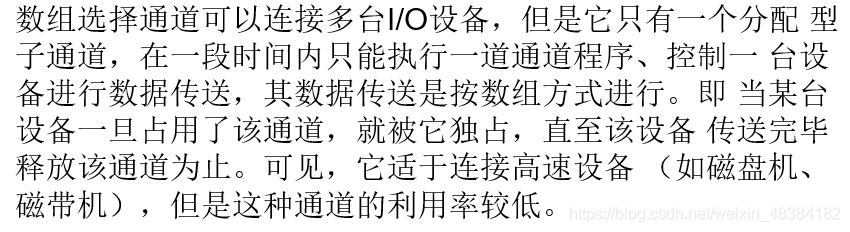

   2）数组选择通道(Block Selector Channel)

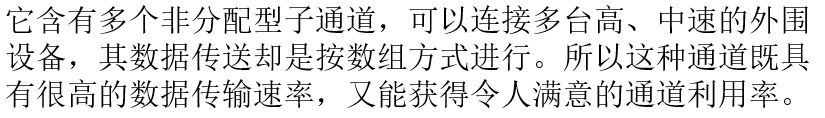

   3） 数组多路通道(Block Multiplexor Channel)

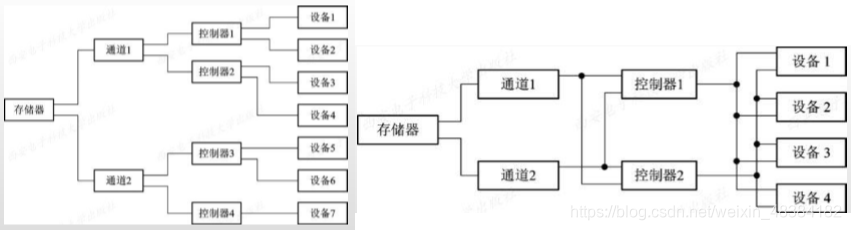

3.“瓶颈”问题
由于通道价格昂贵，致使机器中所设置的通道数量势必较少， 这往往又使它成了I/O的瓶颈，进而造成整个系统吞吐量的下降。 解决方法是增加设备到主机间的通路，并且提高了可靠性。

6.3 中断机构和中断处理程序

中断在操作系统中有着特殊重要的地位，它是多道程序得以实现 的基础，没有中断，就不可能实现多道程序，因为进程之间的切 换是通过中断来完成的。另一方面，中断也是设备管理的基础， 为了提高处理机的利用率和实现CPU与I/O设备并行执行，也必需 有中断的支持。中断处理程序是I/O系统中最低的一层，它是整 个I/O系统的基础。

一、 中断简介

1.中断
是指CPU对I/O设备发来的中断信号的一种响应。由于中断是外 部设备引起的，又称为外中断。

2. 陷入 还有一种由CPU内部事件所引起的中断，如运算中的上溢，程序 出错，地址越界等。把这类中断称为内中断或陷入(trap)
   中断和陷入的主要区别是信号的来源，即是来自CPU内部，还 是CPU外部。

3. 中断向量表和中断优先级
   1）中断向量表
   2) 中断优先级

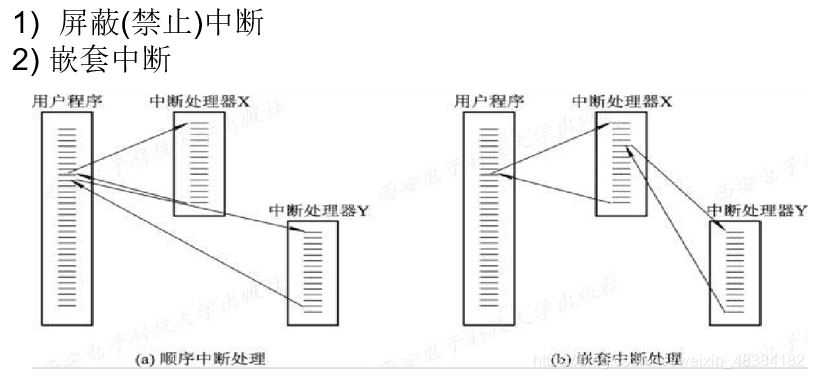

4. 对多中断源的处理方式

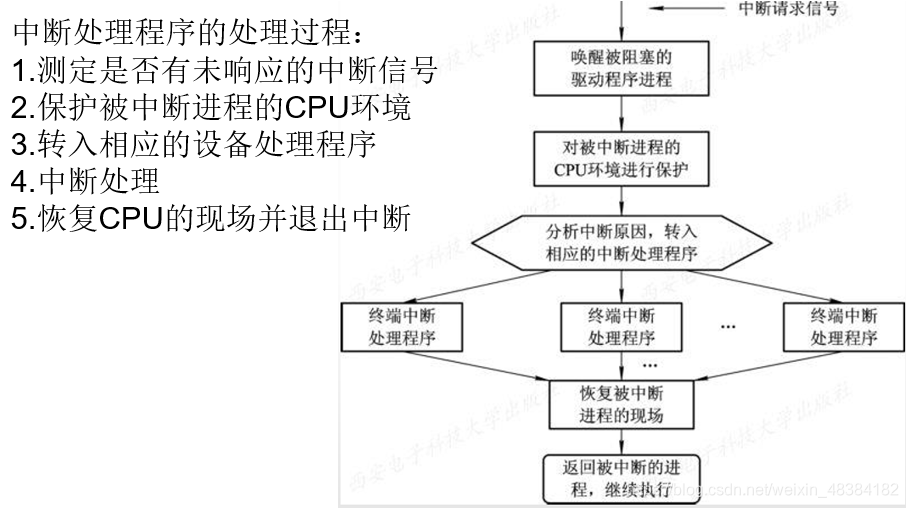

二、中断处理程序

当一个进程请求I/O 操作时，该进程将被挂起，直到I/O设备 完成I/O操作后，设备控制器便向CPU发送一个中断请求，CPU 响应后便转向中断处理程序，中断处理程序执行相应的处理， 处理完后解除相应进程的阻塞状态。

例：处理外部中断时，应该由操作系统保存的是( )。 A．程序计数器(PC)的内容
B．通用寄存器的内容
C．快表(TLB)的内容
D．Cache中的内容

6.4 设备驱动程序

设备处理程序通常又称为设备驱动程序，它是I/O系统的高层与 设备控制器之间的通信程序，其主要任务是接收上层软件发来的 抽象I/O要求，如read或write命令，再把它转换为具体要求后， 发送给设备控制器，启动设备去执行；反之，也将由设备控制器 发来的信号传送给上层软件。由于驱动程序与硬件密切相关，故通常应为每一类设备配置一种驱动程序。例如，打印机和显示器 需要不同的驱动程序。

一、设备驱动程序的功能

（1)接收由与设备无关的软件发来的命令和参数，并将命令中的 抽象要求转换为与设备相关的低层操作序列。
(2) 检查用户I/O请求的合法性，了解I/O设备的工作状态，传递 与I/O设备操作有关的参数，设置设备的工作方式。
(3) 发出I/O命令，如果设备空闲，便立即启动I/O设备，完成指 定的I/O操作；如果设备忙碌，则将请求者的请求块挂在设备 队列上等待。
(4) 及时响应由设备控制器发来的中断请求，并根据其中断类型， 调用相应的中断处理程序进行处理。

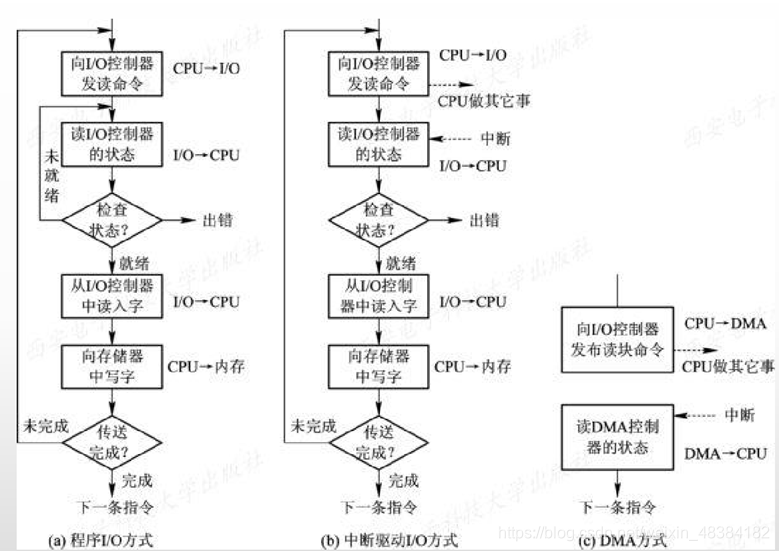

二、对I/O设备的控制方式

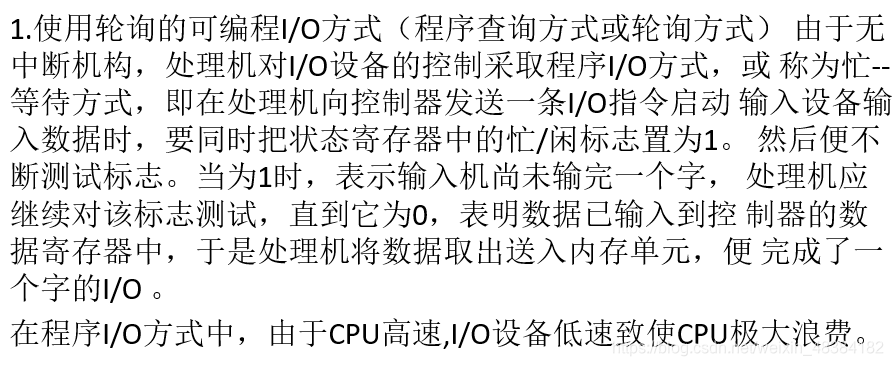

1.使用轮询的可编程I/O方式
2. 使用中断的可编程I/O方式

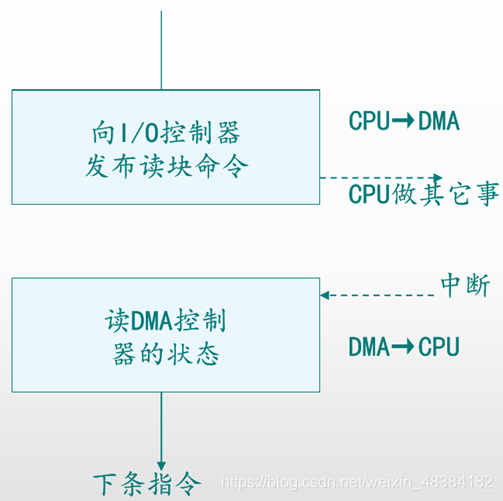

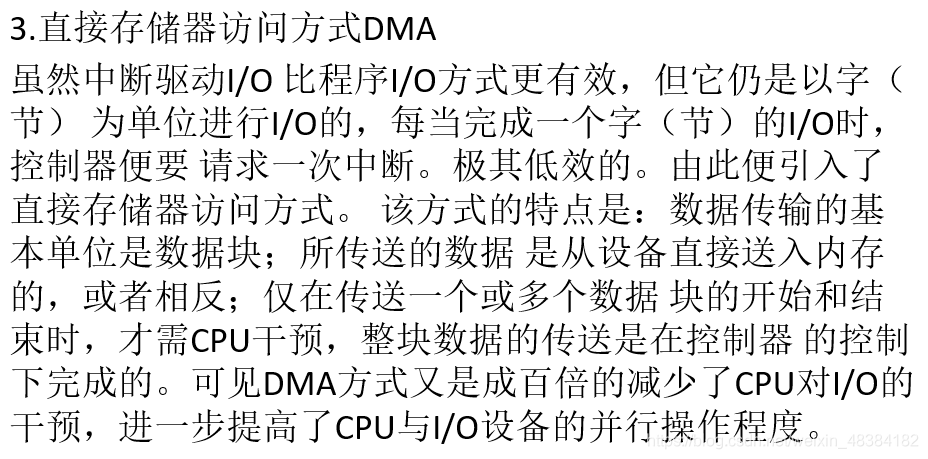

3. 直接存储器访问方式DMA

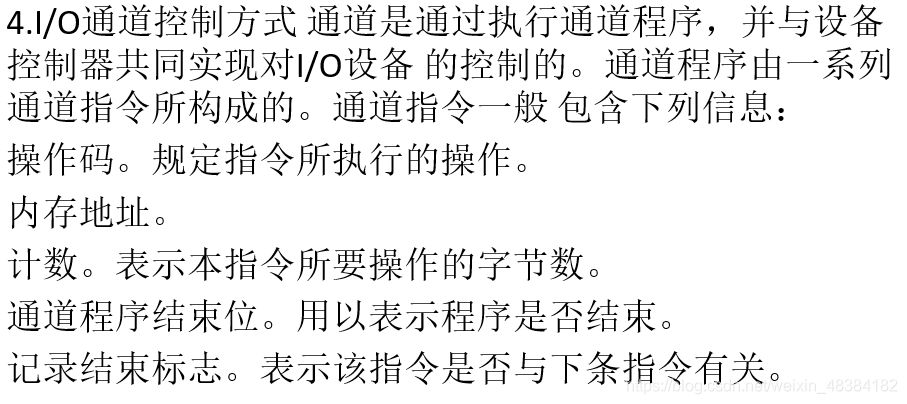

4. I/O通道控制方式

6.5 用户层的I/O软件

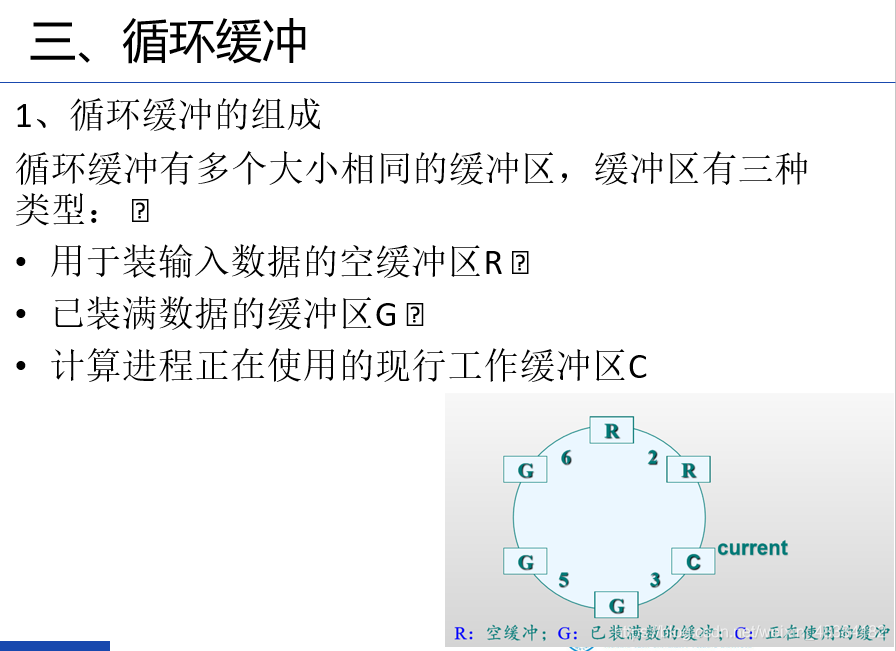

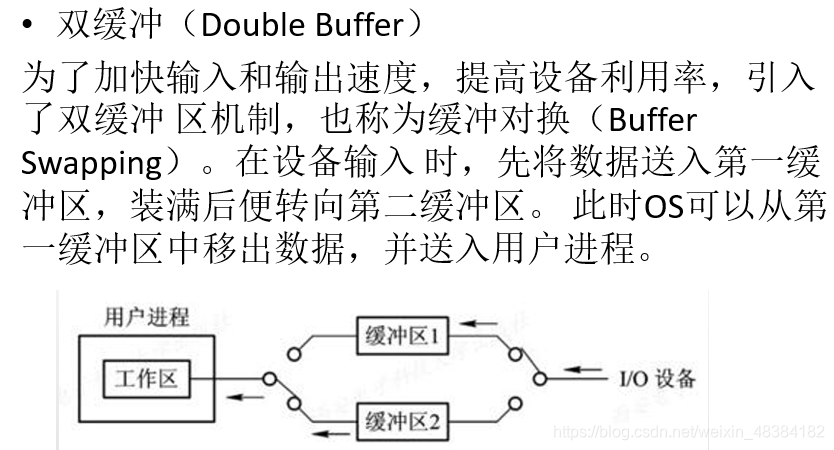

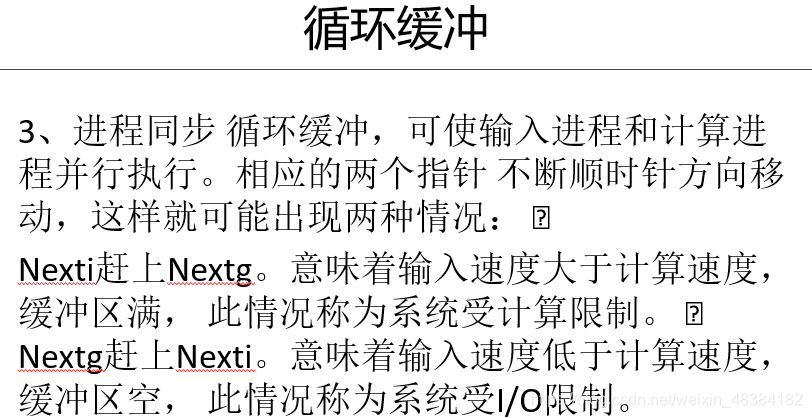

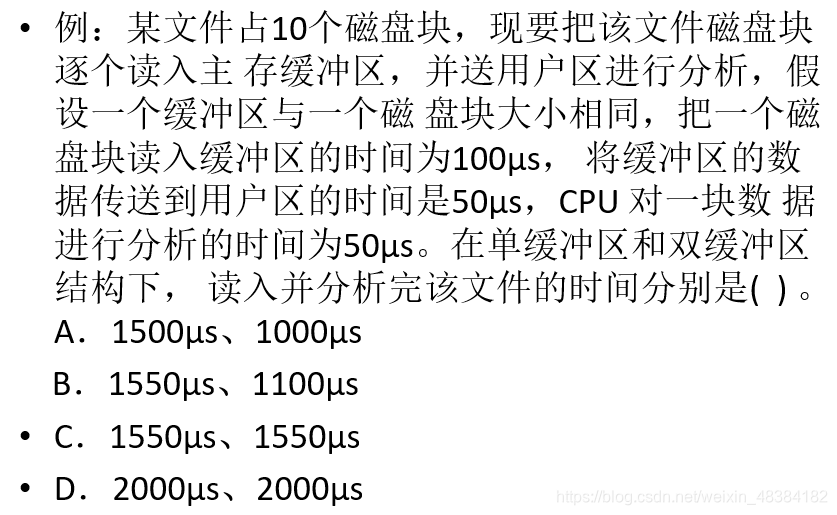

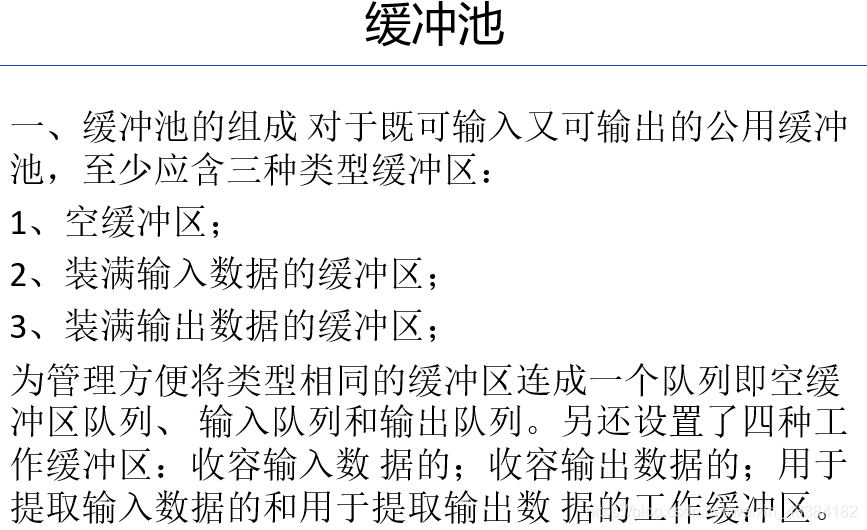

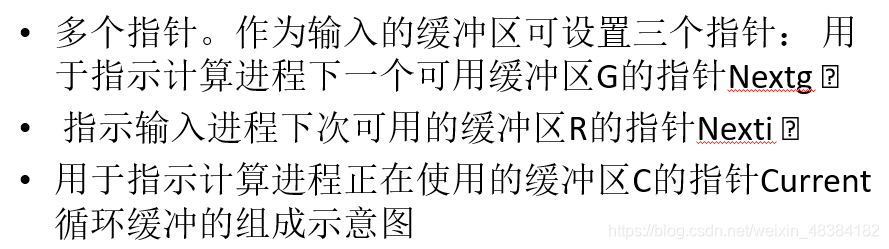

6.6 缓冲区的管理

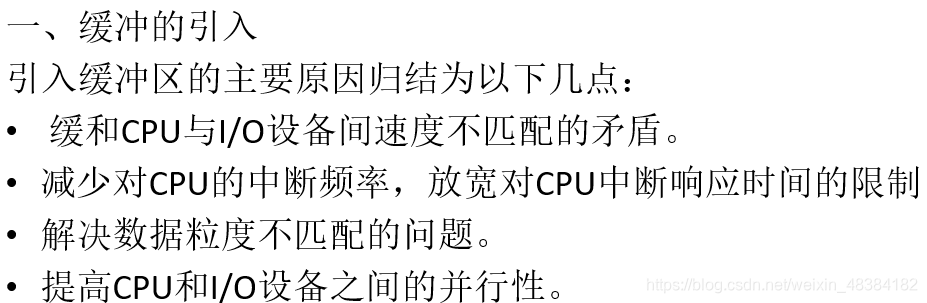

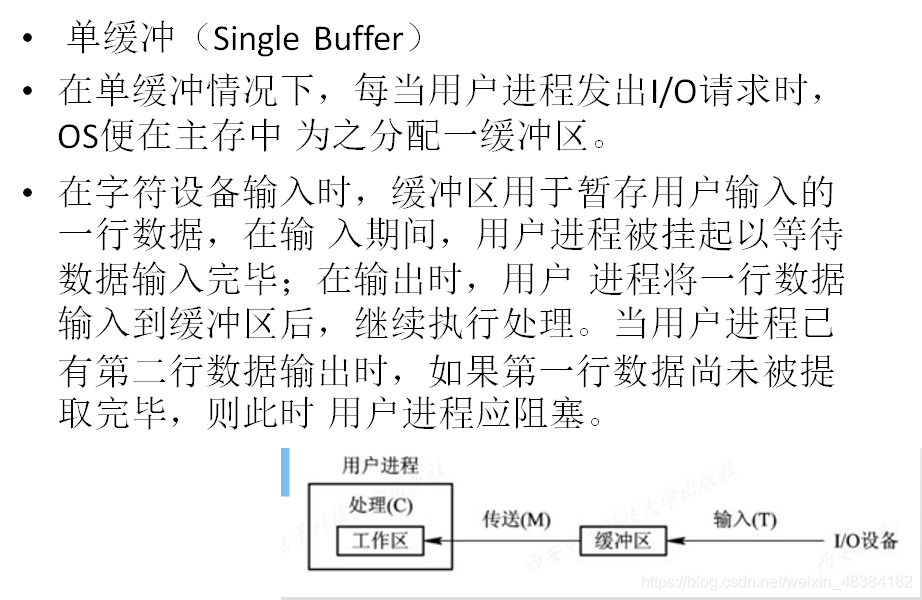

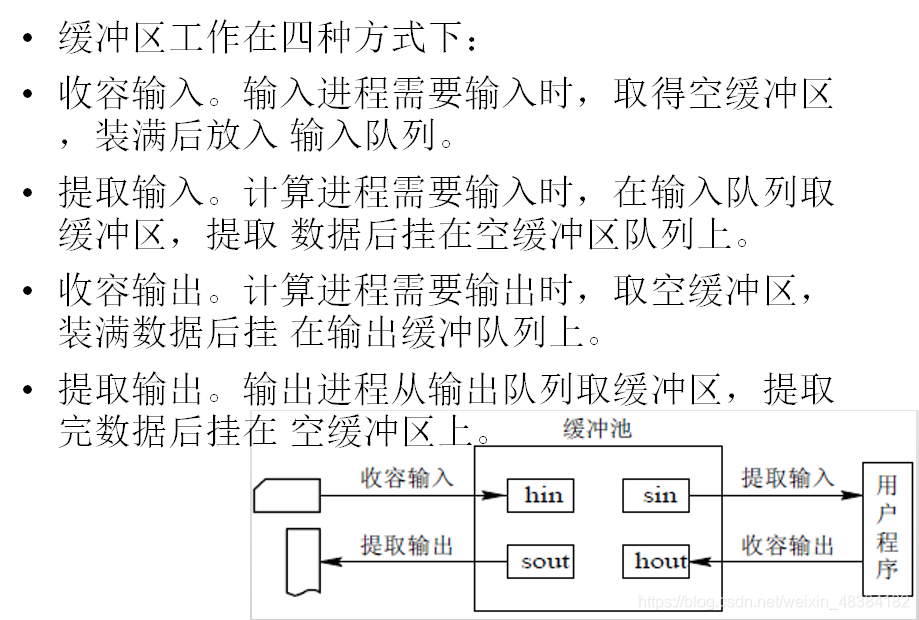

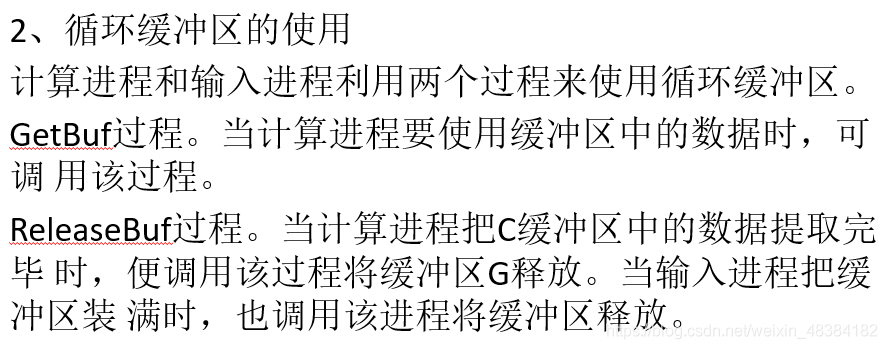

为了缓和CPU和I/O设备速度不匹配的矛盾，提高CPU和I/O 设备的并行性，在现代OS中，几乎所有的I/O设备与处理机 交换数据时，都用了缓冲区。

6.7 磁盘存储器管理

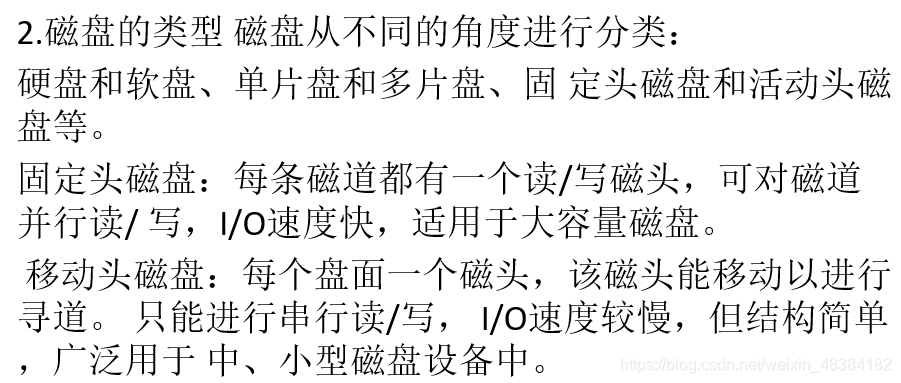

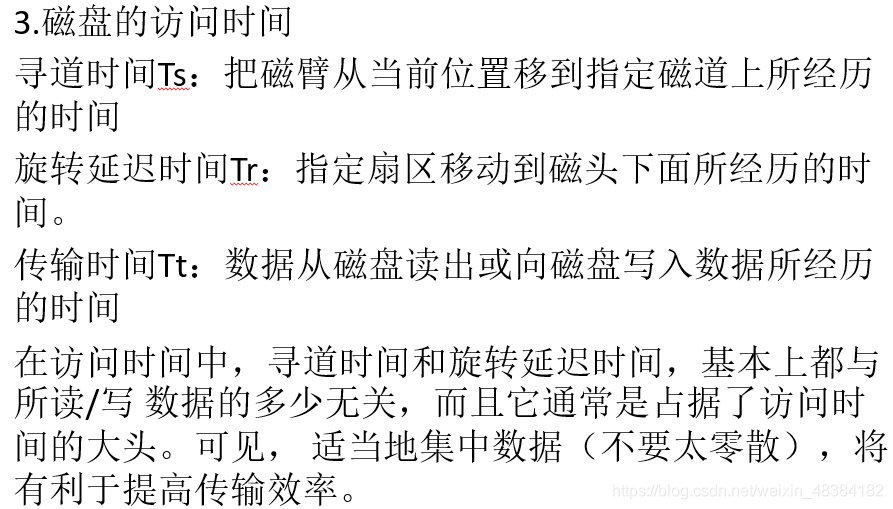

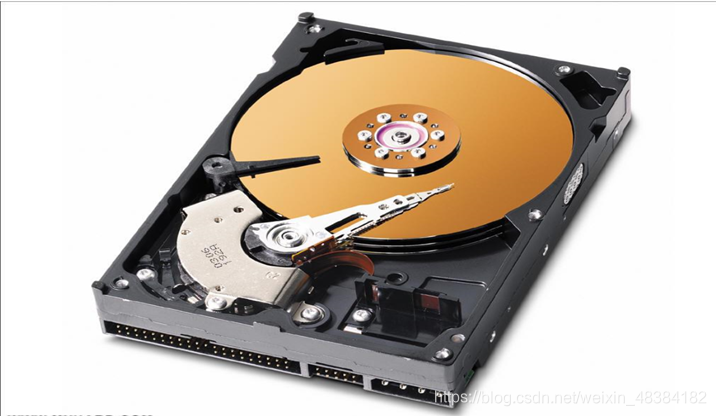

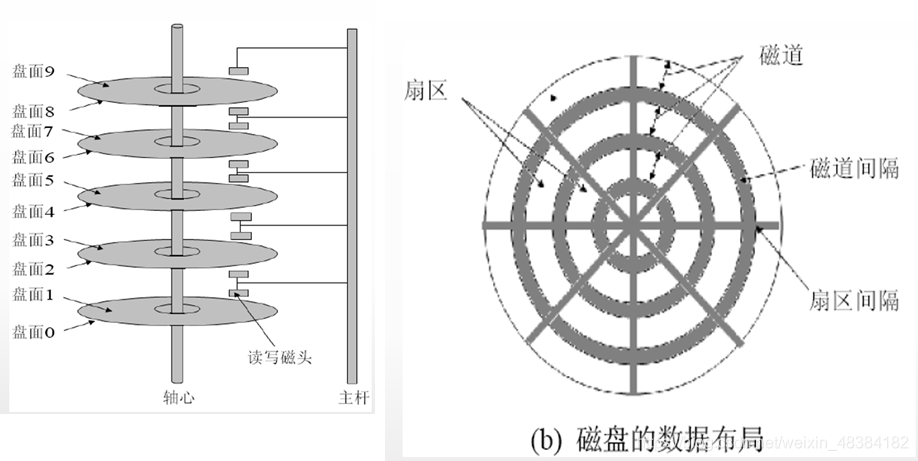

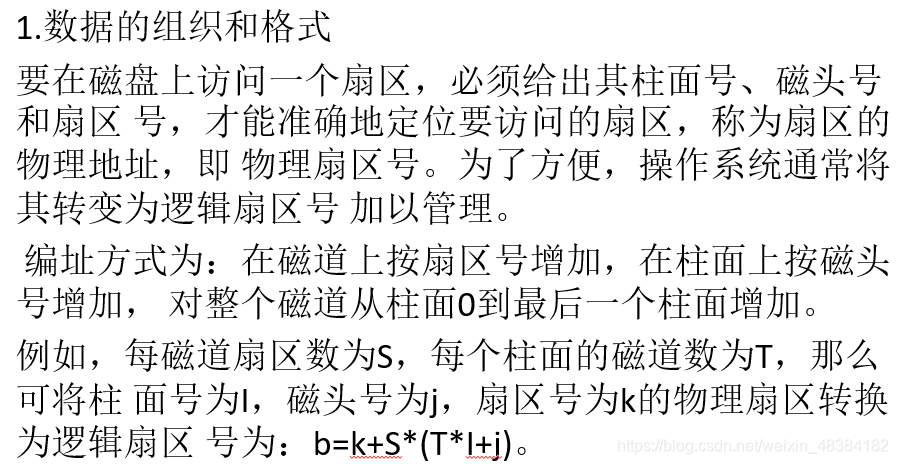

一、磁盘性能简述

例：某磁盘的转速为10000 转/分，平均寻道时间是6 ms，磁 盘传输速率是20 MB/s，磁盘控制器延迟为0.2 ms，读取一个 4 KB 的扇区所需的平均时间约为（ ）。
A. 9 ms
B. 9.4 ms
C. 12 ms
D. 12.4 ms

例、某磁盘的旋转速度为20 ms/圈，每个盘面被分成10 个扇区， 每个扇区刚好容纳1个记录，10个扇区存放在同一磁道上，处理 程序要顺序处理这些记录，每读出一个记录后处理程序要花4 ms 的时间进行处理，然后顺序读下一个记录并处理，直到处理完这 些记录，若磁头目前正处于首个逻辑记录的始点位置。回答：
（1）按逆时针方向安排10个逻辑记录（磁盘顺时针方向旋转） 顺序处理完这些记录总共花了多少时间？
（2）请给一种记录优化分布的方案，使处理程序能在最短时间 内处理完这些记录，并计算优化分布后处理所需时间。

答： （1）读一个记录花2 ms，处理花4 ms。顺序的下一个记录需等 待16 ms才能再次旋转到磁头下。所以，除第一个记录外，其它 记录都需花18 ms读出，总时间为：6 + 9*（16+2+4）= 204ms。
（2）优化时，可使前一个记录处理完，下一个记录正在磁头下， 所费时间最少。此时安排的逻辑记录顺序分别为：记录0，7，4， 1，8，5，2，9，6，3。总时间仅为读出和处理记录时间之和， 共60 ms。

二、磁盘调度算法

目前常用的磁盘调度算法有：
先来先服务（FCFS）
最短寻道时间优先（SSTF）
扫描（SCAN）算法（电梯调度算法）
循环扫描（CSCAN）算法
NStepSCAN和FSCAN调度算法

一、先来先服务（FCFS） 根据进程请求访问磁盘的先后次序进行调度。

优点：公平、简单，且每个进程的请求都能依次得到处理， 不会出现某一进程的请求长期得不到满足的情况。
缺点：未对寻道进行优化，致使平均寻道时间可能较长。 仅适用于请求磁盘I/O的进程数目较少的场合。

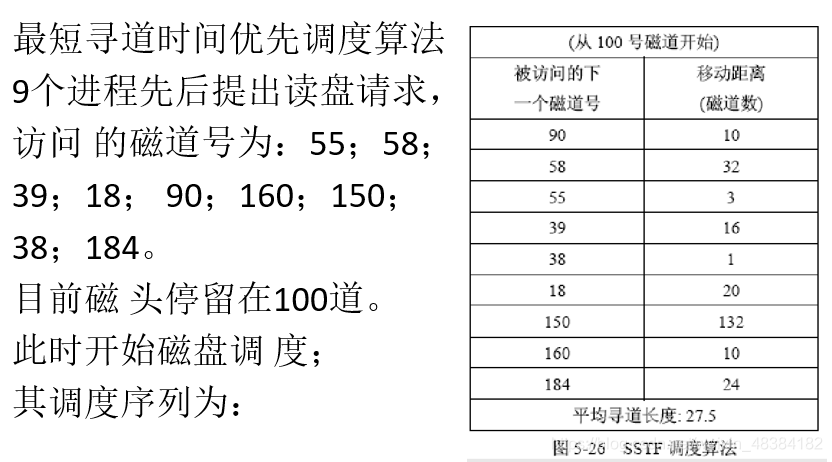

最短寻道时间优先（SSTF）

优先满足访问磁道与当前磁头所在磁道距离最近的进程，以 使每次的寻道时间最短。
问题：可能导致某些进程发生“饥饿”。因为只要不断有所 要访问的磁道与磁头当前所在磁道的距离较近的新进程到达， 就会出现“老进程饥饿”现象。这种调度算法不能保证平均 寻道时间最短。

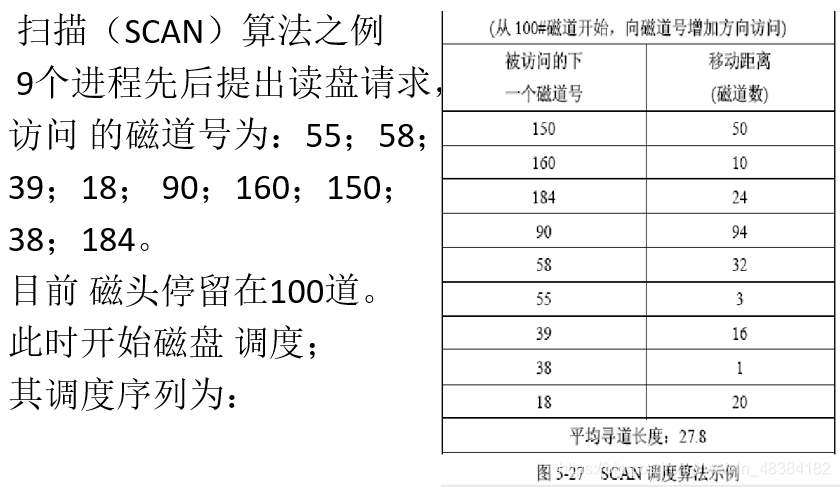

扫描（SCAN）算法（电梯调度算法）

SCAN算法不仅考虑请求磁道和磁头的距离，更优先考虑磁头当前 的移动方向。算法既能获得较好的寻道性能，又能防止进程饥饿， 被广泛用于大、中、小型机和网络中的磁盘调度。

问题：当磁头刚从里向外移动过某一磁道时，恰有一进程请求访 问此磁道，这时该进程必须等待，待磁头从里向外，然后再从外 向里扫描完所有要访问的磁道后，才处理该进程的请求，致使该 进程的请求被严重地推迟。

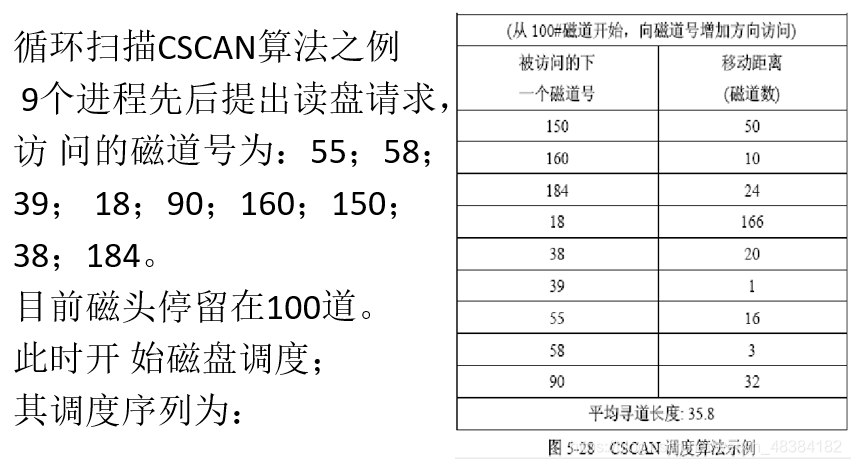

循环扫描CSCAN算法

为了减少请求进程的延迟，CSCAN算法规定磁头单向移动。若 规定只自里向外移动，当磁头移到最外的被访问磁道时，磁头立 即返回到最里的欲访磁道，即将最小磁道号紧接着最大磁道号构 成循环，进行扫描。
采用循环扫描方式后，上述请求进程的请求延迟，将从原来的 2T减为T+Smax，其中，T为由里向外（或相反）扫描完所有要 访问的磁道所需的寻道时间，而Smax是将磁头从最外面被访问 的磁道直接移到最里边欲访问的磁道所需的寻道时间。

NStepSCAN和FSCAN调度算法

NStepSCAN算法：SSTF、SCAN、CSCAN几种调度算法都 可能出现磁臂停留在某处不动的情况，称为磁臂粘着。在高密 度盘上更容易出现此情况。NStepSCAN算法将磁盘请求队列 分成若干个长度为N的子队列。磁盘调度将按FCFS算法依次 处理这些子队列，而每处理一个队列时，又是按SCAN算法。 这样就可避免出现粘着现象。
N值取得很大时，其性能接近SCAN算法；
N=1时，则退化为FCFS算法。

FSCAN算法：本算法是NStepSCAN算法的简化。它只将磁 盘请求访问队列分成两个子队列。
一是当前所有请求磁盘I/O的进程形成的队列，由磁盘调 度按SCAN算法进行处理；
另一个则是在扫描期间，新出现的所有请求磁盘I/O进程 组成的等待处理的请求队列。从而使所有的新请求都将被 推迟到下一次扫描时处理。

例：假设磁头当前位于第105 道，正在向磁道序号增加的方向移 动。现有一个磁道访问请求序列为35，45，12，68，110，180， 170，195，采用SCAN 调度（电梯调度）算法得到的磁道访问 序列是 （ ）。
A．110，170，180，195，68，45，35，12
B．110，68，45，35，12，170，180，195
C．110，170，180，195，12，35，45，68
D．12，35，45，68，110，170，180，195

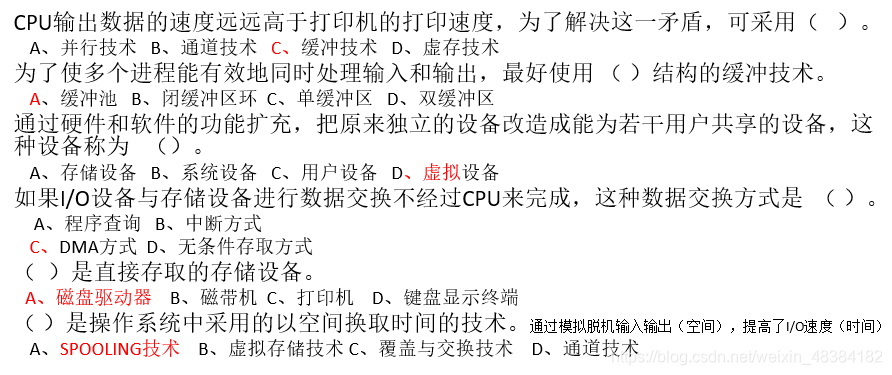

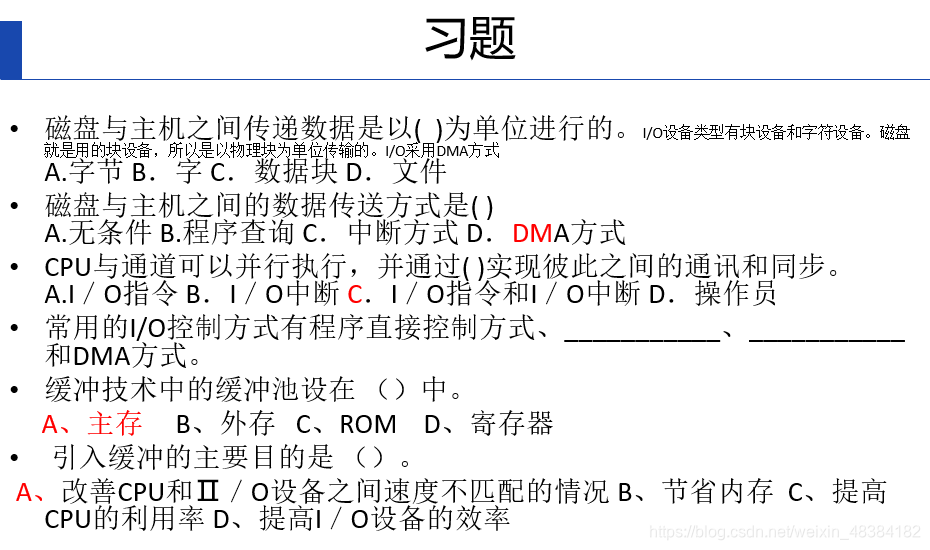

什么叫通道技术？通道的作用是什么？

通道是一个独立于CPU的专管输入/输出控制的处理机，它控制设备与内存直接进行数据交换。它有自己的通道指令，这些通道指令受CPU启动，并在操作结束时向CPU发中断信号。　　
通道方式进一步减轻了CPU的工作负担，增加了计算机系统的并行工作程度。
