NPS连接通信特征分析

声明：仅供学习参考使用，请勿用作违法用途，否则后果自负。

简介

Nps是一个内网穿透工具，开源。 Github：https://github.com/ehang-io/nps nps是一款轻量级、高性能、功能强大的内网穿透代理服务器。目前支持tcp、udp流量转发，可支持任何tcp、udp上层协议（访问内网网站、本地支付接口调试、ssh访问、远程桌面，内网dns解析等等……），此外还支持内网http代理、内网socks5代理、p2p等，并带有功能强大的web管理端。

实验环境准备

1台外网IP的VPS
1台内网的Windows主机

服务端的配置

本次实验为同时开启http代理、sockets代理、端口转发等。具体配置不在嗷嗷述，主打一个看图说话，杜绝废话文学。

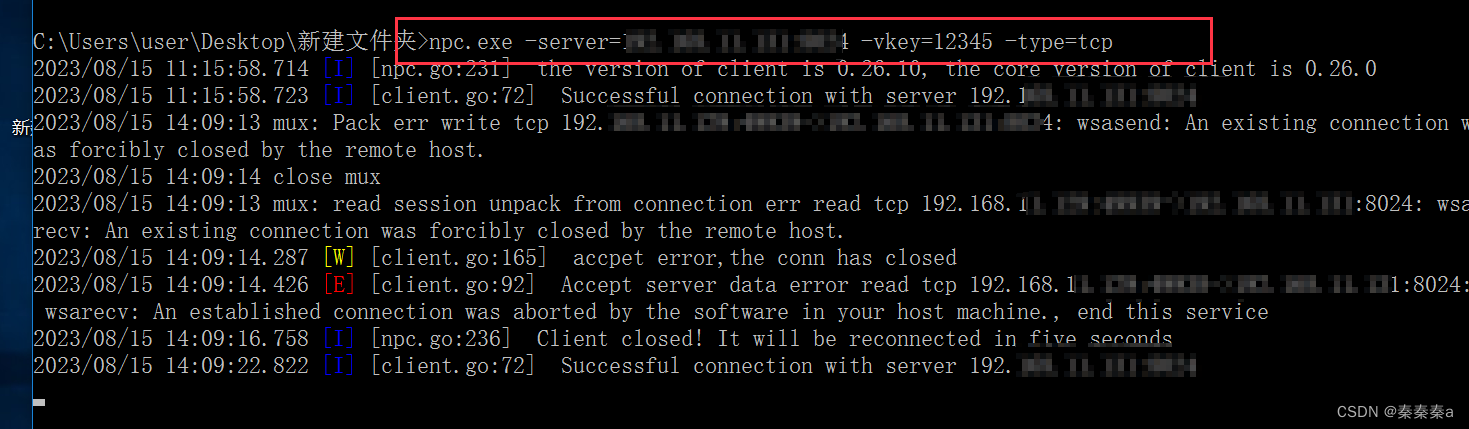

上线

流量分析

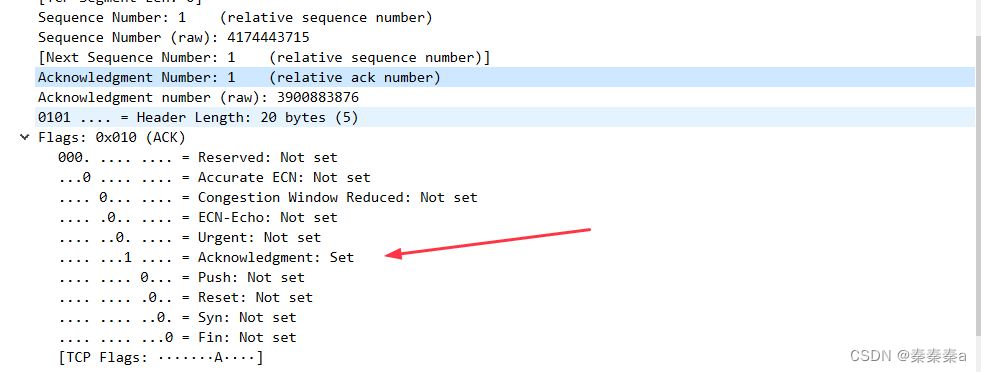

开始握手

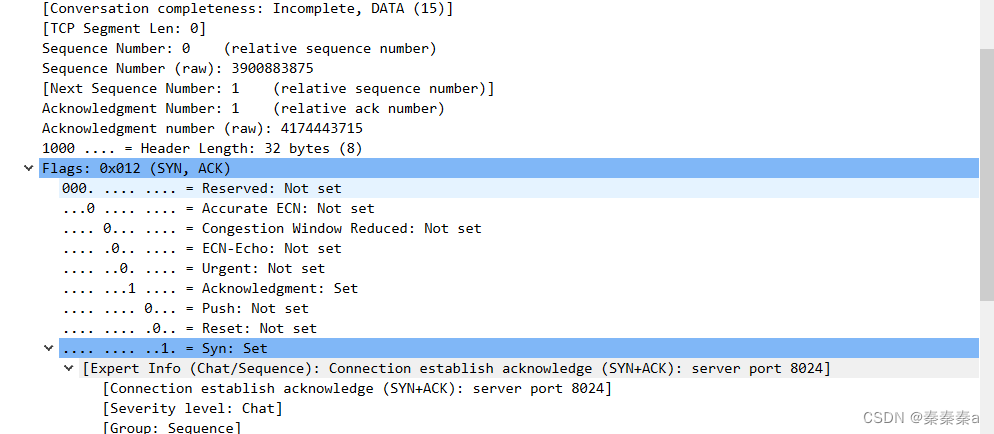

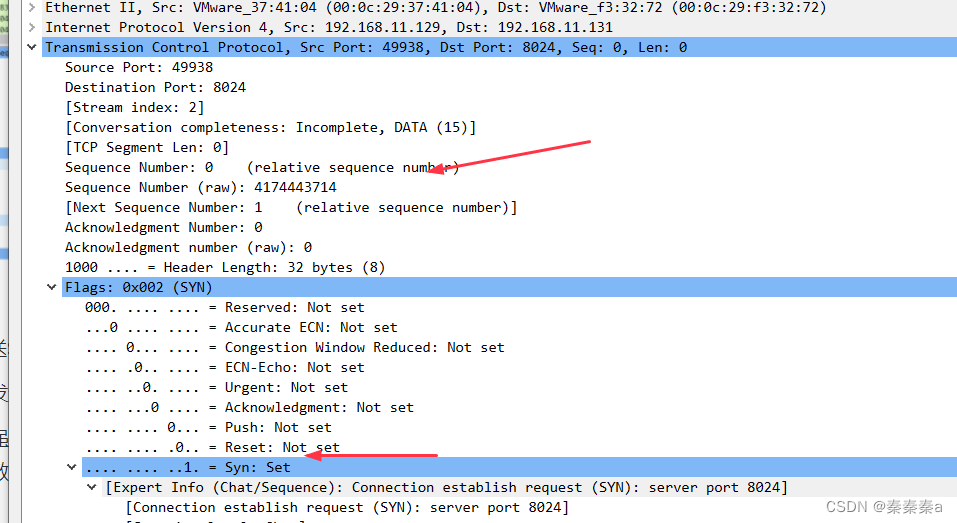

你好我是客户端，你好，我是服务端，拿出你的通行证，你好这是我的通行证，ok匹配成功

请求发送

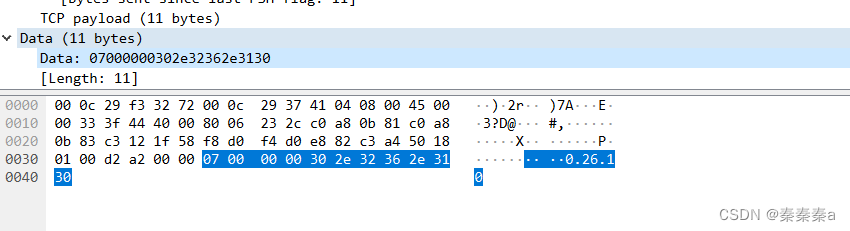

客户端发送请求版本探测

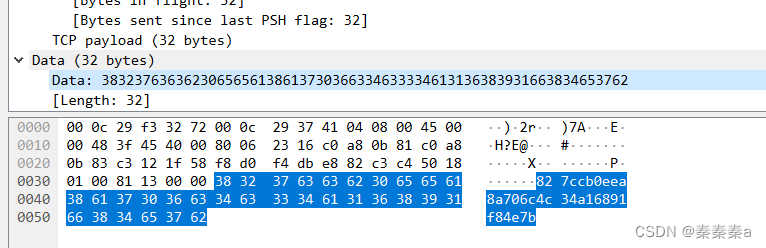

认证 服务器和客户端进行32字节双向认证

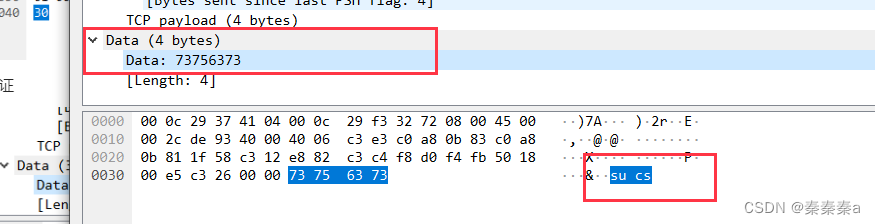

认证成功后，服务器回给客户端返回data (4 bytes) 73756373

建立通信

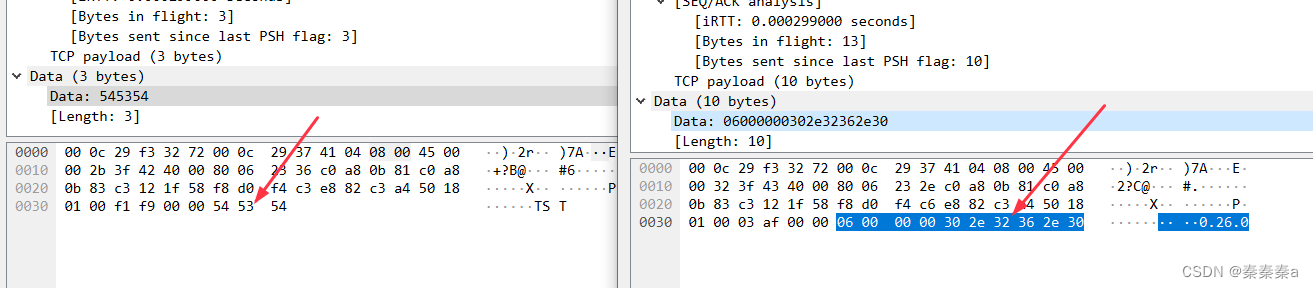

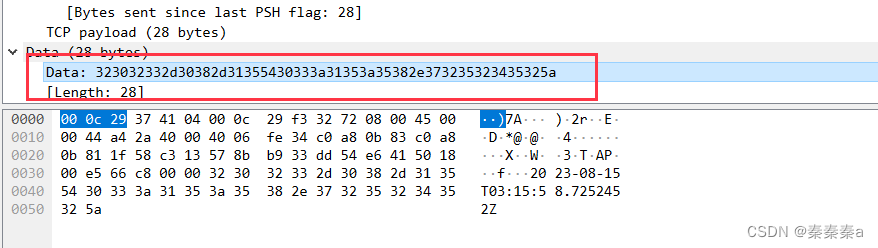

此时客户端会像服务器端发送3个包 chan ，接着发送00ffffffff1c00，最后发送时间戳

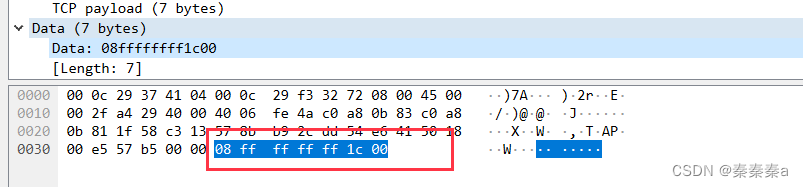

服务器响应 08ffffffff1c00

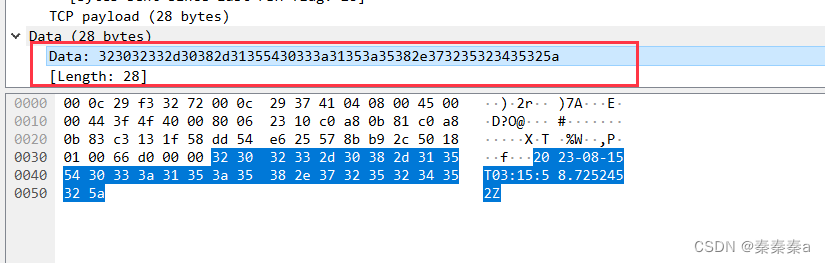

客户端接收后，服务器继续向客户端发送 00ffffffff1e00 及时间戳

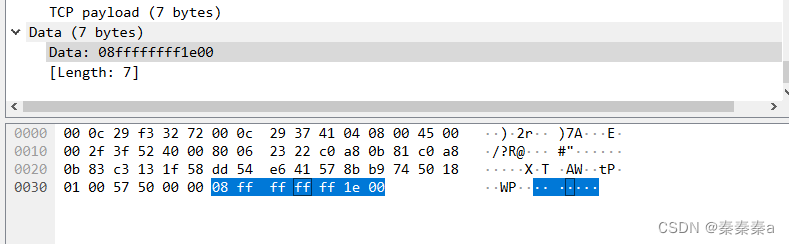

随后客户端接收并发送 08ffffffff1e00 及时间戳，至此结束

源码分析

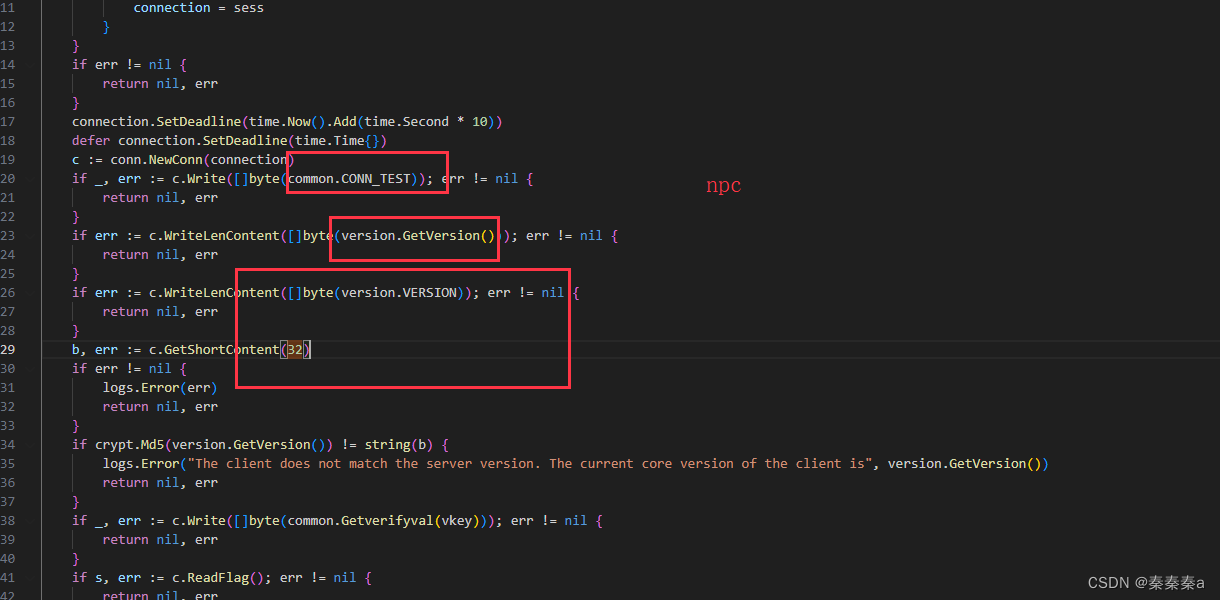

1.客户端发起测试连接，携带版本
2.服务器接收后进行比较，version将MD5加密后给客户端
3.客户端收到服务端MD5后与本地版本的MD5进行对比，一致后，将vkey进行MD5加密发送给服务端
4.服务端收到MD5后的vkey，与本地数据进行对比，一致后，客户端在服务端验证成功

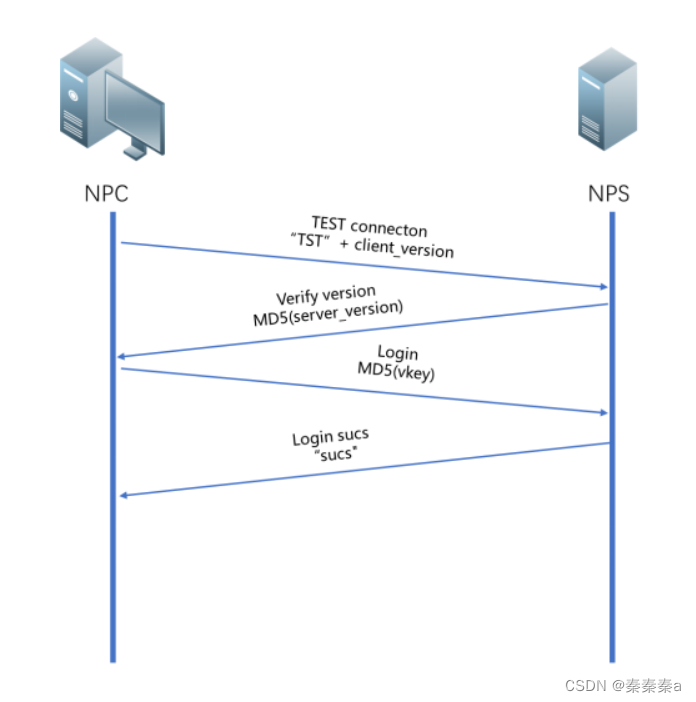

前期过程如下图：

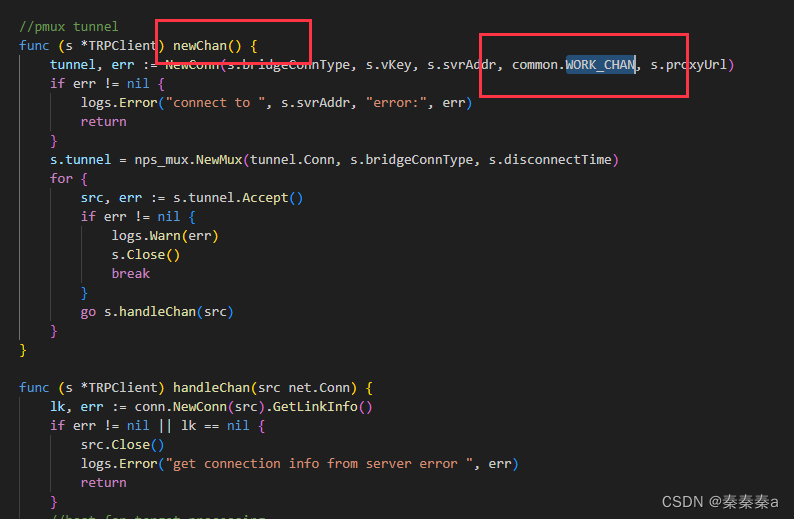

通过nps源代码查看分析,发现NPS每次进行代理通信时，会单独建立TCP会话，并且客户端先进行登录验证，验证通过后，通过发送”chan”指令建立代理通道

总结

未完待续…
