STC15单片机实战笔记一

新建工程

一、新建工程前的准备

1、添加型号与头文件到keil

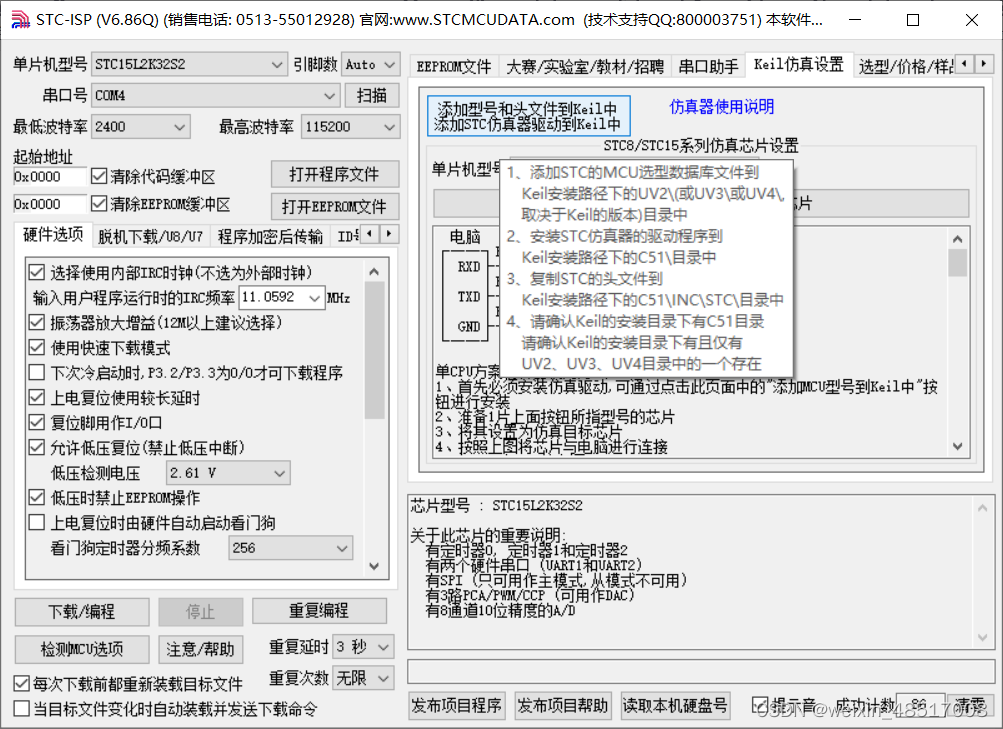

第一次新建STC工程时，需要将STC的型号与头文件添加到keil软件中。打开STC-ISP下载工具，切换至keil仿真设置栏，按提示添加即可。

  2、新建工程文件夹

①、在新建工程目录下新建软件开发文件夹用于存放工程文件；

②、在软件开发目录下新建user文件夹，用于存放main，public等文件；

③、在软件开发目录下新建app文件夹，用于存放应用文件，比如定时器，串口等；

④、在软件开发目录下新建obj文件夹，用于存放keil软件编译生成的目标文件，比如hex下载文件等；

二、新建工程

1、打开keil软件

2、新建工程

点击工具栏Project -> New uVision Project，选择新建工程前准备的新建工程文件夹，工程命名为Project-STC15，点击保存。

3、选择MCU类型

选择STC MCU Database，点击OK。 如果没有这个选型，请根据新建工程前的准备，添加STC的型号与头文件到keil

4、选择器件

选择STC15W4K32S4，点击ok。

5、询问是否需要增加启动文件，点击否。 此启动文件已经存在于lib文件里面，加不加都会执行，如果需要修改，就增加。

三、工程设置

1、点击工具栏Project -> Options for Target ’Target1 ’或工具栏中的魔法棒快捷键，打开工程设置界面。

2、选择Output选型栏，勾选创建HEX文件，点击Select Folder for Objects，路径选择工程目录下的obj文件夹，点击ok。



 2、选择Listing选型栏，点击Select Folder for Objects，路径选择工程目录下的obj文件夹，点击ok。

 3、选择C51选型栏，添加头文件路径，将文件夹user与app的路径添加进去。





 4、没用到硬件仿真，工程选型设置完成，点击OK。

四、增加主函数

1、点击file，新建文件；

2、点击file，Save AS，选择工程目录下的user文件夹，文件命名为main.c,点击保存；

3、在Project面板的Source Group1上点击鼠标右键，选择Add Existing Files to Group，选择user目录下的main.c文件，点击Add添加。

 五、编译工程

1、在main.c文件添加程序入口main函数。

2、点击Project -> Bulid Target或快捷键编译程序。
