迷宫求解问题(数据结构课设)

一、程序设计题目


迷宫求解问题
[问题描述]
设计一个8X8的迷宫, 迷宫入口为(1,1) ,出口为(8,8), 设计算法, (1)求出从入口到出口的所有可能路径。(2)求出从入口到出口的最短路径。
** [基本要求]**
(1) 用矩阵表示一个迷宫,并输出该迷宫;。
(2) 显示所有路径的移动轨迹。


二、算法所需的数据结构


1、主要为图
2、队列,BFS遍历求走出迷宫的最短路径时
3、数组,用于辅助输出路径


三、算法设计思想(流程图或者思维导图,并标注各模块对应的函数说明)


1、整体思路

迷宫的可走的方块(i,j)对应一个顶点,邻接表的头结点为一个二维数组。
每个顶点对应的邻接表遍历四个方向,看是否可以走动,若可以则通过头插法插入链表中。
获取四个方向的辅助数组如下:
int d[][2] = {{-1, 0}, {1, 0}, {0, -1}, {0, 1}}; //一个点有四个方向可以选择(辅助获得当前点左右下上的方块坐标)
根据邻接矩阵 A[M + 2][M + 2]创建迷宫图结构G;

void CreateAdjGraph(AdjGraph *&G, int A[M + 2][M + 2]);

2、DFS

整体思路通过DFS方式从(1,1)开始遍历每个可以走并未访问过的点(visited1[][]=1即为访问过),用结构体Pathtype path记录每一条成功的轨迹,用于输出;递归的停止条件是访问到了(8,8)即出口点,停止访问。Visited1[][]置为零,恢复环境。回溯继续寻找满足的路径。

void FindAllPath(AdjGraph *G, int x1, int y1, int x2, int y2, Pathtype path, int A[M + 2][M + 2])

3、BFS

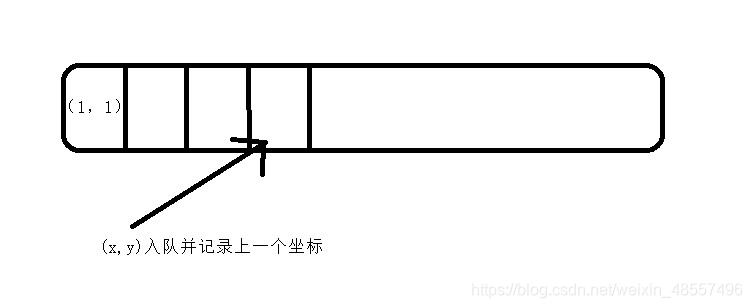

利用BFS找寻走出出口的最短路径,相对较DFS的纵向搜索,BFS是先遍历离该点最近的点同一层次的,一层一层的向外遍历,所以第一次遍历不存在同一层的点,便可以找到最短的那条。从起点开始,找寻四方满足的点进行遍历,即使遇到分岔口,几路同时进行,最快的那条已经把点访问过,可以得到最快访问到的路径。用Point path[][]记录走过的结点的上一个点的坐标。然后用递归函数反向输出最短路径。

void BMin_Path(int x1, int y1, int A[M + 2][M + 2]);

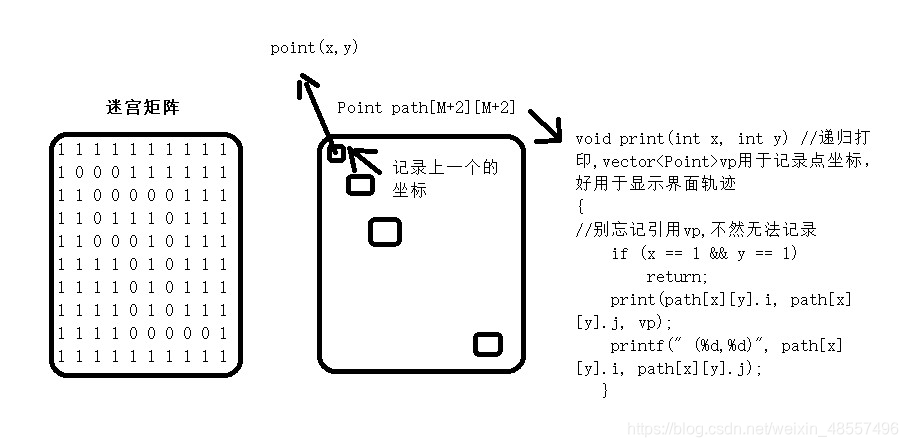

在这里插入图片描述

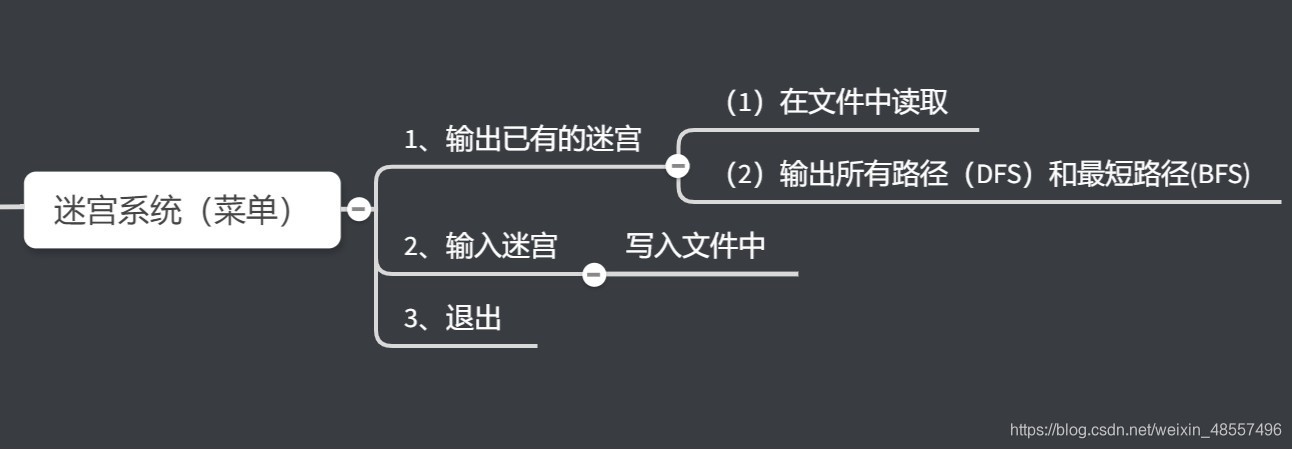

4、实验大致的思维导图

在这里插入图片描述

四、代码

主要代码DFS、BFS.(DFS代码里面找到一条路径便些存到vector容器是为了求所有的最短路径,不看也行。因为BFS只能求出一条,一样最短长度的路径不借助数组容器也无法输出,所以索性在DFS用容器存起再比较继而输出)
//DFS
void FindAllPath(AdjGraph *G, int x1, int y1, int x2, int y2, Pathtype path, int A[M + 2][M + 2])
{
    visited1[x1][y1] = 1;
    path.data[path.length].i = x1; //当前的坐标
    path.data[path.length++].j = y1;
    if (x1 == x2 && y1 == y2) //输出路径(递归的停止条件)
    {
        cout << "迷宫出路" << ++num << ":";
        Min_Nums.insert(make_pair(path.length, num - 1)); //第一个数用于记录路径的长度
        vector<Point> v;                                  //记录坐标继而存进Min_path
        printf(" 路程为:%d", path.length);
        for (int k = 0; k < path.length; k++)
        {
            printf(" (%d,%d)", path.data[k].i, path.data[k].j);
            Point p;
            p.i = path.data[k].i;
            p.j = path.data[k].j;
            v.push_back(p);
        }
        Min_path.push_back(v);
        puts("");
        printAllPath(v, A);
    }
    ANode *p = G->adjlist[x1][y1].fristarc; //找到当前点的邻接表
    while (p != NULL)
    {
        if (!visited1[p->i][p->j])
            FindAllPath(G, p->i, p->j, x2, y2, path, A);
        p = p->next;
    }
    visited1[x1][y1] = 0; //遍历输出一条路后,重新开始
}
//-----------输出最短路径(BFS)---------------
Point path[M + 2][M + 2]; //存储下一个点的坐标
void clear(Point p[M + 2][M + 2])
{
    for (int i = 0; i < M + 2; i++)
    {
        for (int j = 0; j < M + 2; j++)
        {
            p[i][j].i = 0;
            p[i][j].j = 0;
        }
    }
}
//BFS
void BMin_Path(int x1, int y1, int A[M + 2][M + 2])
{
    int visited2[M + 2][M + 2] = {0}; //别忘记初始化了,BFS的visited别用全局函数
    int k;
    clear(path); //初始化,便于其他地图
    Point p, temp;
    queue<Point> q;
    visited2[x1][y1] = 1;
    p.i = x1; //记录起点坐标
    p.j = y1;
    q.push(p);
    while (!q.empty())
    {
        p = q.front();
        q.pop();
        int x2 = p.i;
        int y2 = p.j;
        for (k = 0; k < 4; k++) //遍历四个方向
        {
            int x = d[k][0] + x2; //(下一步的坐标)
            int y = d[k][1] + y2;
            if (x < M + 2 && x >= 0 && y < M + 2 && y >= 0 && A[x][y] != 1 && visited2[x][y] == 0) //没有走过的点
            {
                visited2[x][y] = 1;
                temp.i = x;
                temp.j = y;
                q.push(temp);
                temp.i = x2;
                temp.j = y2;
                path[x][y] = temp;    //记录路径
                if (x == M && y == M) //出口
                    return;
            }
        }
    }
}
下面可以不看的....(数据结构课设看算法)
//所有代码,若有错误请指出,Thanks!
#include <iostream>
#include <vector>
#include <map>
#include <queue>
#include <fstream>
#include <string>
#include <windows.h>
using namespace std;
#define M 8
#define Maxsize 500
struct ANode //边结点
{
    int i, j;
    ANode *next;
};
struct VNode
{
    ANode *fristarc;
};
struct AdjGraph
{
    VNode adjlist[M + 2][M + 2];
};
struct Point //坐标
{
    int i, j;
};
struct Pathtype //记录人当前走到哪了
{
    Point data[Maxsize]; //记录走过的路径
    int length;
};
int d[][2] = {{-1, 0}, {1, 0}, {0, -1}, {0, 1}}; //一个点有四个方向可以选择(辅助获得当前点左右下上的结点坐标)
//---------------创建迷宫-----------------
void CreateAdjGraph(AdjGraph *&G, int A[M + 2][M + 2])
{
    int i, j, k;
    ANode *p;
    G = new AdjGraph();
    for (i = 0; i < M + 2; i++)
        for (j = 0; j < M + 2; j++)
            G->adjlist[i][j].fristarc = NULL;
    for (i = 1; i <= M; i++)
        for (j = 1; j <= M; j++)
        {
            if (!A[i][j]) //A[i][j]=0表示可以走的通
            {
                for (k = 0; k < 4; k++)
                {
                    int x = d[k][0] + i;
                    int y = d[k][1] + j;
                    if (!A[x][y]) //A[x][y]=0表示可以走建立邻接表
                    {
                        ANode *p = new ANode();
                        p->i = x;
                        p->j = y;
                        p->next = G->adjlist[i][j].fristarc; //头插法
                        G->adjlist[i][j].fristarc = p;
                    }
                }
            }
        }
}
int visited1[M + 2][M + 2] = {0}; //记录是否访问过
int num = 0;                      //记录走出迷宫的路径总数
vector<vector<Point>> Min_path;   //记录走出迷宫的路径
multimap<int, int> Min_Nums;      //记录走出迷宫的路径长度(key:路径长度,value:索引)
/*选择multimap的原因:
1、key值可以重复
2、自动排序(从小到大),方便最短路径的输出
3、用起来,所用的空间比其他容器更小
*/
//---------找到所有出去的路径并打印(DFS)-----------------
bool is(vector<Point> vp, int x, int y) //判断(x,y)是否在vp中
{
    for (int i = 0; i < vp.size(); i++)
        if (vp[i].i == x && y == vp[i].j)
            return true;
    return false;
}
void printAllPath(vector<Point> vp, int A[M + 2][M + 2])
{
    int i, j;
    cout << " ";
    for (j = 0; j < M + 2; j++)
        cout << " " << j;
    cout << endl;
    for (i = 0; i < M + 2; i++)
    {
        cout << i << " ";
        for (j = 0; j < M + 2; j++)
        {
            if (A[i][j] == 1)
            {
                SetConsoleTextAttribute(GetStdHandle(STD_OUTPUT_HANDLE), 0x4);
                cout << "="
                     << " ";
            }
            else
            {
                if (is(vp, i, j))
                {
                    //2-绿色,4--红色,7---白色,1--蓝色
                    SetConsoleTextAttribute(GetStdHandle(STD_OUTPUT_HANDLE), 0x2);
                    cout << ">"
                         << " ";
                }
                else
                    cout << A[i][j] << " ";
            }
            SetConsoleTextAttribute(GetStdHandle(STD_OUTPUT_HANDLE), 0x7);
        }
        cout << endl;
    }
}
//DFS
void FindAllPath(AdjGraph *G, int x1, int y1, int x2, int y2, Pathtype path, int A[M + 2][M + 2])
{
    visited1[x1][y1] = 1;
    path.data[path.length].i = x1; //当前的坐标
    path.data[path.length++].j = y1;
    if (x1 == x2 && y1 == y2) //输出路径(递归的停止条件)
    {
        cout << "迷宫出路" << ++num << ":";
        Min_Nums.insert(make_pair(path.length, num - 1)); //第一个数用于记录路径的长度
        vector<Point> v;                                  //记录坐标继而存进Min_path
        printf(" 路程为:%d", path.length);
        for (int k = 0; k < path.length; k++)
        {
            printf(" (%d,%d)", path.data[k].i, path.data[k].j);
            Point p;
            p.i = path.data[k].i;
            p.j = path.data[k].j;
            v.push_back(p);
        }
        Min_path.push_back(v);
        puts("");
        printAllPath(v, A);
    }
    ANode *p = G->adjlist[x1][y1].fristarc; //找到当前点的邻接表
    while (p != NULL)
    {
        if (!visited1[p->i][p->j])
            FindAllPath(G, p->i, p->j, x2, y2, path, A);
        p = p->next;
    }
    visited1[x1][y1] = 0; //遍历输出一条路后,重新开始
}
//-----------输出最短路径(BFS)---------------
Point path[M + 2][M + 2]; //存储下一个点的坐标
void clear(Point p[M + 2][M + 2])
{
    for (int i = 0; i < M + 2; i++)
    {
        for (int j = 0; j < M + 2; j++)
        {
            p[i][j].i = 0;
            p[i][j].j = 0;
        }
    }
}
void print(int x, int y, vector<Point> &vp) //递归打印,vector<Point>vp用于记录点坐标,好用于显示界面轨迹
{                                           //别忘记引用vp,不然无法记录
    if (x == 1 && y == 1)
        return;
    print(path[x][y].i, path[x][y].j, vp);
    printf(" (%d,%d)", path[x][y].i, path[x][y].j);
    Point xy;
    xy.i = path[x][y].i;
    xy.j = path[x][y].j;
    vp.push_back(xy);
}
void printBFS(vector<Point> vp, int A[M + 2][M + 2])
{
    Point temp;
    temp.i = M;
    temp.j = M;
    vp.push_back(temp);
    cout << " 路程为:" << vp.size() << endl;
    printAllPath(vp, A);
}
//BFS
void BMin_Path(int x1, int y1, int A[M + 2][M + 2])
{
    int visited2[M + 2][M + 2] = {0}; //别忘记初始化了,BFS的visited别用全局函数
    int k;
    clear(path); //初始化,便于其他地图
    Point p, temp;
    queue<Point> q;
    visited2[x1][y1] = 1;
    p.i = x1; //记录起点坐标
    p.j = y1;
    q.push(p);
    while (!q.empty())
    {
        p = q.front();
        q.pop();
        int x2 = p.i;
        int y2 = p.j;
        for (k = 0; k < 4; k++) //遍历四个方向
        {
            int x = d[k][0] + x2; //(下一步的坐标)
            int y = d[k][1] + y2;
            if (x < M + 2 && x >= 0 && y < M + 2 && y >= 0 && A[x][y] != 1 && visited2[x][y] == 0) //没有走过的点
            {
                visited2[x][y] = 1;
                temp.i = x;
                temp.j = y;
                q.push(temp);
                temp.i = x2;
                temp.j = y2;
                path[x][y] = temp;    //记录路径
                if (x == M && y == M) //出口
                    return;
            }
        }
    }
}
//-----------输出最短路径(数组)---------------
void printMin_path()
{
    int Min_key; //记录最小的路径
    for (multimap<int, int>::iterator it = Min_Nums.begin(); it != Min_Nums.end();)
    {
        Min_key = it->first;
        for (int k = 0; k < Min_key; k++)
            printf(" (%d,%d)", Min_path[it->second][k].i, Min_path[it->second][k].j);
        cout << endl;
        it++;
        if (it->first != Min_key)
            it = Min_Nums.end();
    }
}
//---------------输出迷宫------------------
void printAdjGraph(int A[M + 2][M + 2])
{
    int i, j;
    cout << " ";
    for (j = 0; j < M + 2; j++)
        cout << " " << j;
    cout << endl;
    for (i = 0; i < M + 2; i++)
    {
        cout << i << " ";
        for (j = 0; j < M + 2; j++)
        {
            if (A[i][j] == 1)
            {
                SetConsoleTextAttribute(GetStdHandle(STD_OUTPUT_HANDLE), 0x4);
                cout << "="
                     << " ";
            }
            else
                cout << A[i][j] << " ";
            SetConsoleTextAttribute(GetStdHandle(STD_OUTPUT_HANDLE), 0x7);
        }
        cout << endl;
    }
}
//------------菜单-----------------
void Menu()
{
    cout << "----------迷宫系统-----------" << endl;
    cout << "----------------------------" << endl;
    cout << "------1、输出已有的迷宫------" << endl;
    cout << "------2、输入迷宫      ------" << endl;
    cout << "------3、退出迷宫系统   -----" << endl;
    cout << "----------------------------" << endl;
    cout << "----------------------------" << endl;
}
int main()
{
    int Total_File = 3; //现有迷宫地图数量
    //文件名 AdjGraph+x+.txt
    string FileName1 = "AdjGraph"; //文件名part1
    //string FileName2;
    string FileName3 = ".txt"; //文件后缀part3
    while (true)
    {
        system("cls");
        Menu();
        string temp; //用字符串是为了防止错误的输入
        bool flag = true;
        while (flag)
        {
            cin >> temp;
            if (temp == "1" || temp == "2" || temp == "3")
                flag = false;
            else
                cout << "指令输入有误,请重新输入,正确格式为(1/2/3)。" << endl;
        }
        int select = temp[0] - '0';
        switch (select)
        {
        //输出已有的迷宫
        case 1:
        {
            cout << "现有迷宫地图数量为:" << Total_File << endl;
            cout << "请输入要查看的迷宫地图:";
            string FileName2; //用字符串是为了防止错误的输入
            bool flag = true;
            while (flag)
            {
                cin >> FileName2;
                string index = to_string(Total_File);
                if (index >= FileName2 && FileName2 > "0") //防止文件名part2出错
                    flag = false;
                else
                    cout << "指令输入有误,请重新输入,正确格式为要小于" << Total_File << endl;
            }
            string FileName = FileName1 + FileName2 + FileName3; //要打开的文件名
            ifstream infile(FileName, ios::in);                  //打开文件
            if (!infile)                                         //若打不开,报错(编写日志)
            {
                cout << "open error!" << endl;
                exit(-1);
            }
            int A[M + 2][M + 2]; //迷宫矩阵
            int count = 0;
            while (!infile.eof())
            {
                for (int i = 0; i < M + 2; i++)
                    infile >> A[count][i]; //遇到空格输出停止,空格后的内容无法读取
                count++;
            }
            infile.close(); //关闭文件
            cout << "==========迷宫========" << endl;
            printAdjGraph(A);
            AdjGraph *G;
            CreateAdjGraph(G, A);
            Pathtype path;
            path.length = 0;
            cout << "迷宫所有出路" << endl;
            FindAllPath(G, 1, 1, M, M, path, A);
            cout << "BFS找到的最短路径" << endl;
            BMin_Path(1, 1, A);
            vector<Point> temp;
            print(M, M, temp);
            printf(" (%d,%d)\n", M, M);
            printBFS(temp, A); //输出BFS找到的路径轨迹
            cout << "其中走出迷宫的最短路径:" << endl;
            printMin_path();
            //清理处理过的迷宫的数据
            num = 0;
            Min_Nums.clear();
            Min_path.clear();

            system("pause");
            break;
        }
        case 2:
        {
            string FileName2 = to_string(++Total_File);
            string FileName = FileName1 + FileName2 + FileName3; //要打开的文件名
            ofstream ofs;
            ofs.open(FileName, ios::out);
            for (int i = 0; i < M + 2; i++)
            {
                string str;
                if (i == 0 || i == (M + 1))
                    str = "1 1 1 1 1 1 1 1 1 1\n";
                else
                {
                    cout << "请写入第" << i << "行" << endl;
                    cout << "照此格式(1 1 1 1 1 1 1 1)" << endl;
                    bool flag = true;
                    while (flag) //容错
                    {
                        //前面用到了cin
                        cin.clear(); //更改cin的状态标识符
                        cin.sync();  //清除缓存区的字符流
                        getline(cin, str);
                        int j;
                        if (str.size() > 2 * M - 1)
                        {
                            cout << "迷宫矩阵大小超过8,请重新输入!" << endl;
                            continue;
                        }
                        else
                        {
                            for (j = 0; j < 2 * M - 1; j++)
                            {
                                if (str[j] == '1' || str[j] == '0' || str[j] == ' ')
                                {
                                    continue;
                                }
                                else
                                {
                                    cout << "输入有误,请重新输入!" << endl;
                                    break;
                                }
                            }
                        }
                        if (j == 2 * M - 1)
                            flag = false;
                    }
                    str = "1 " + str + " 1\n"; //矩阵列数由M->M+2
                }
                ofs << str;
            }
            ofs.close();
            break;
        }
        case 3:
            return 0;
            break;
        }
    }
    system("pause");
    return 0;
}

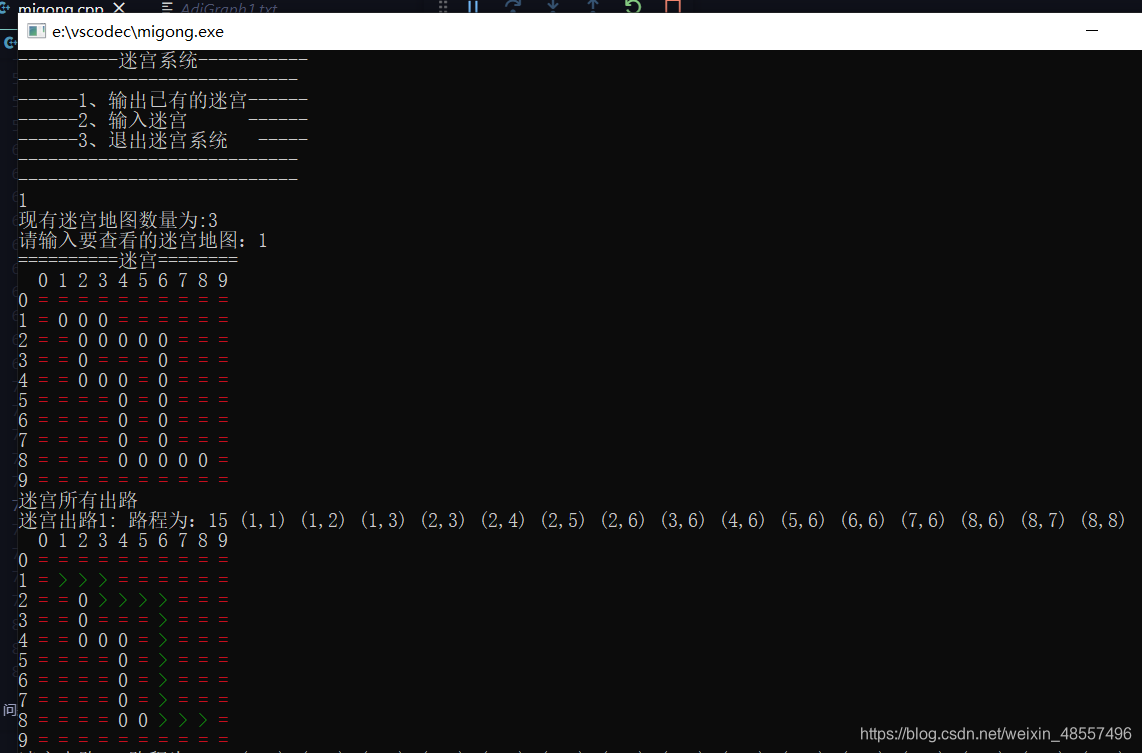

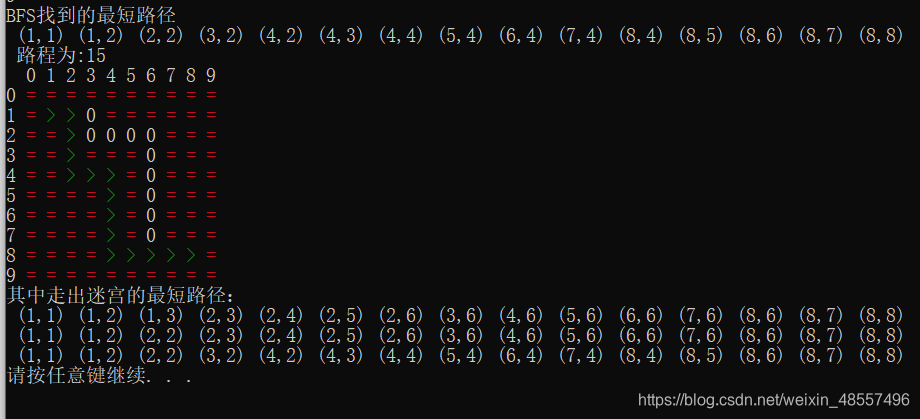

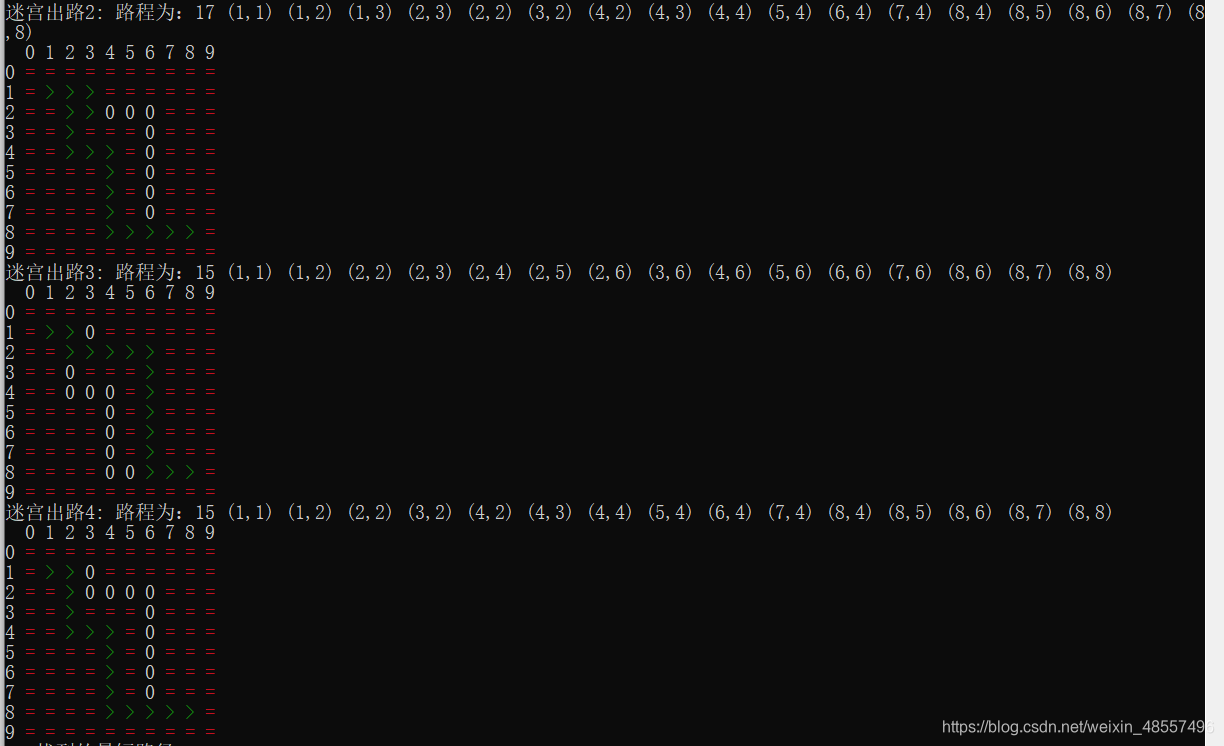

五、运行结果


测试数据一(文本的内容)

1 1 1 1 1 1 1 1 1 1
1 0 0 0 1 1 1 1 1 1
1 1 0 0 0 0 0 1 1 1
1 1 0 1 1 1 0 1 1 1
1 1 0 0 0 1 0 1 1 1
1 1 1 1 0 1 0 1 1 1
1 1 1 1 0 1 0 1 1 1
1 1 1 1 0 1 0 1 1 1
1 1 1 1 0 0 0 0 0 1
1 1 1 1 1 1 1 1 1 1


在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

六、改进

BFS无需用path[][]记录在队列中用结构体point记录上一步的坐标即可,更省空间                            (by张老师指导)

在这里插入图片描述


以上!

  • 3
    点赞
  • 69
    收藏
  • 打赏
    打赏
  • 13
    评论

“相关推荐”对你有帮助么?

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论 13
添加红包

请填写红包祝福语或标题

红包个数最小为10个

红包金额最低5元

当前余额3.43前往充值 >
需支付:10.00
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

在下是小白

你的鼓励将是我创作的最大动力

¥2 ¥4 ¥6 ¥10 ¥20
输入1-500的整数
余额支付 (余额:-- )
扫码支付
扫码支付:¥2
获取中
扫码支付

您的余额不足,请更换扫码支付或充值

打赏作者

实付
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明:

1.余额是钱包充值的虚拟货币,按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载,可以购买VIP、C币套餐、付费专栏及课程。

余额充值
