基于Proteus的DSP仿真教程一（创建工程模板）

1. 下载DSP所需工程文件

        1.1 首先打开ti官网

                链接：https://www.ti.com.cn/

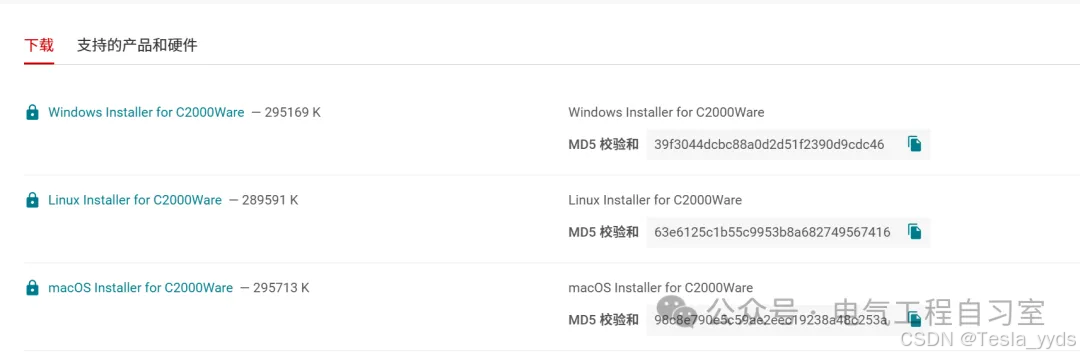

        1.2 下载“c2000 ware”

        在ti官网搜索“c2000 ware”下载，或者通过下方直达链接

        c2000 ware官方下载链接：https://www.ti.com.cn/tool/cn/C2000WARE

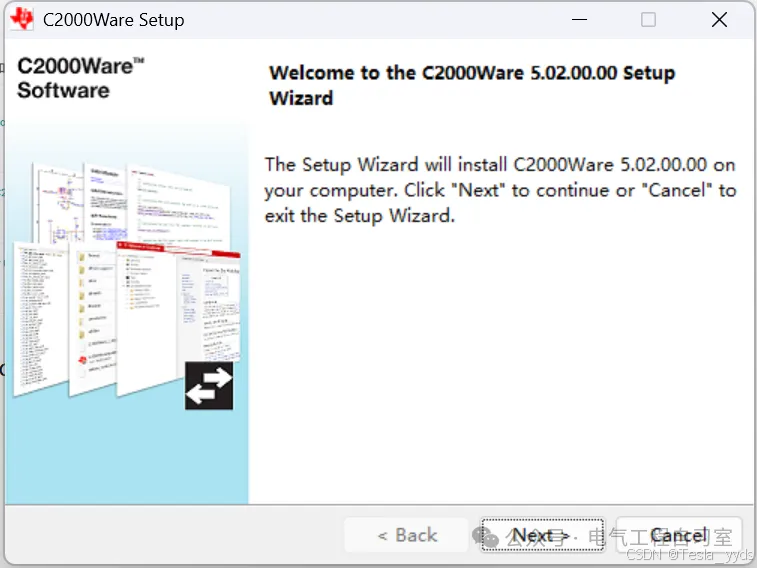

        1.3 安装“c2000 ware”

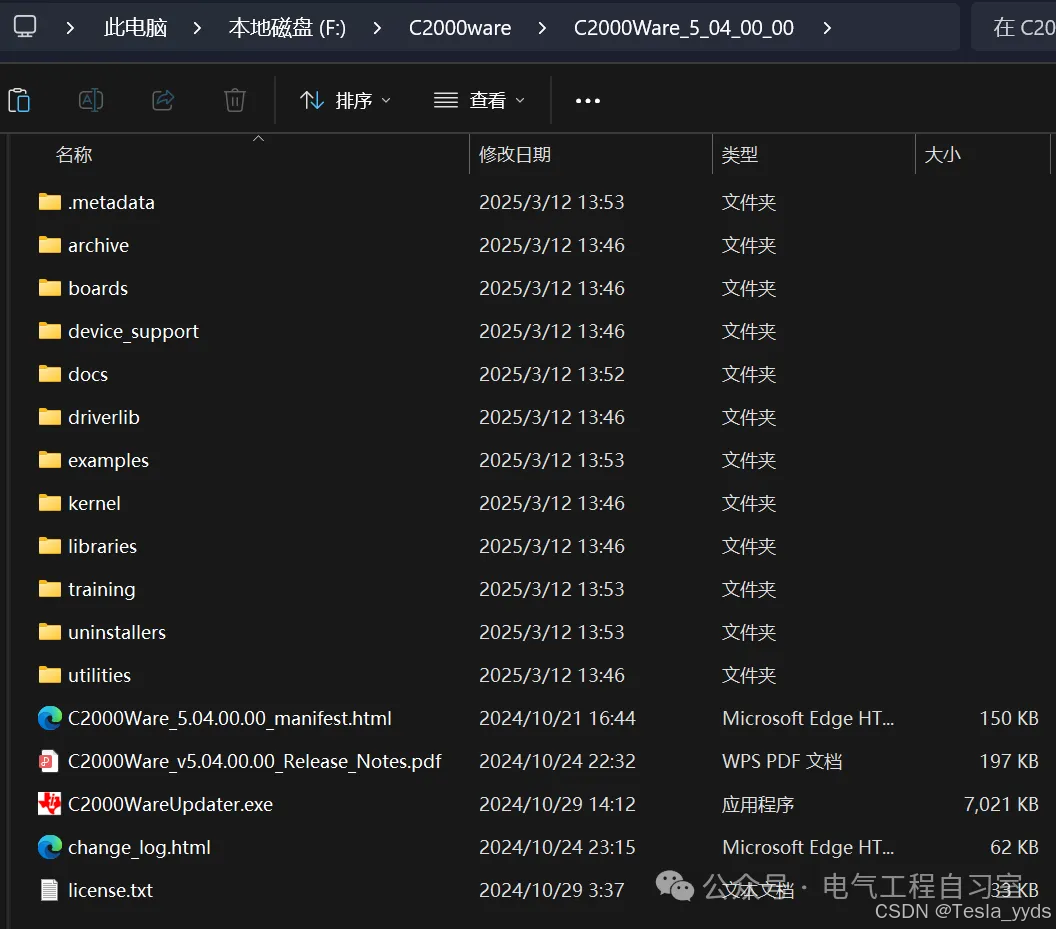

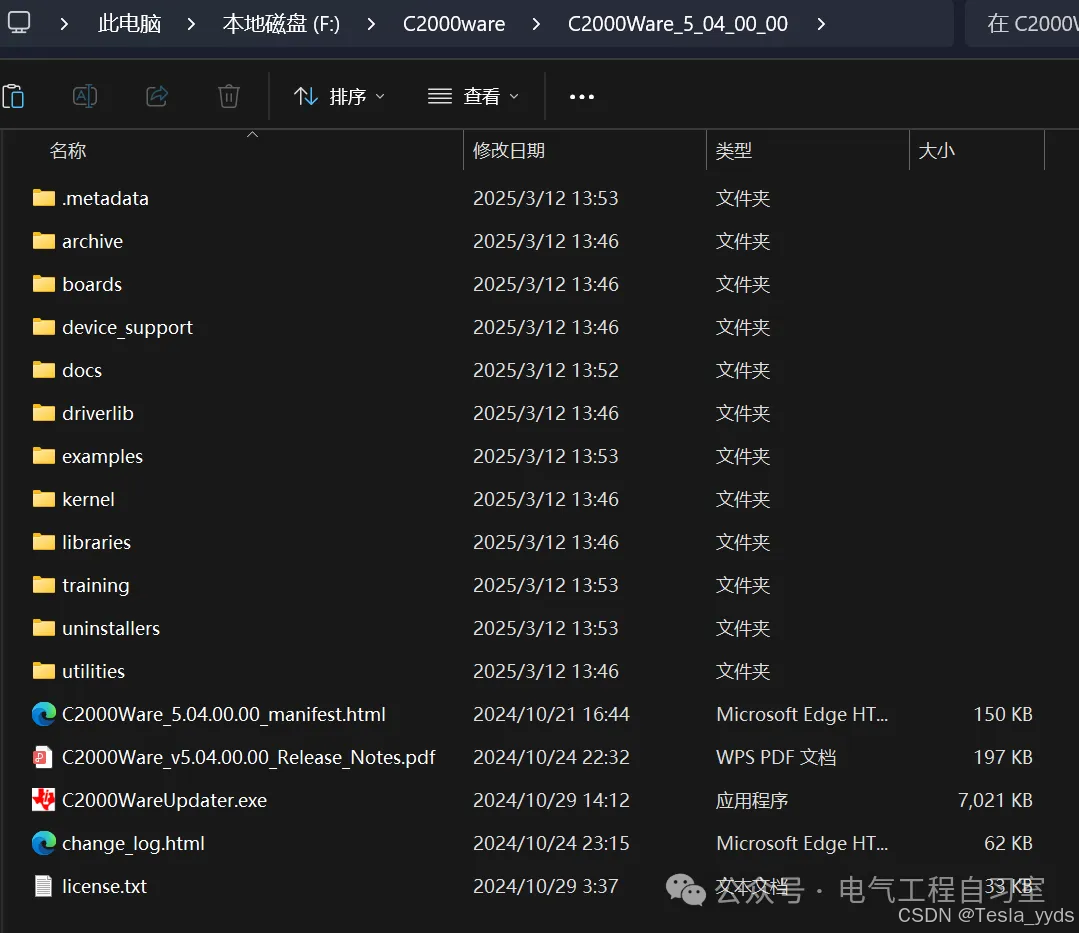

         安装完成后，安装目录中的内容如下图所示：

2.创建工程模板

（1）点击“Project”菜单，选择“New CCS Project”项目，新建CCS工程

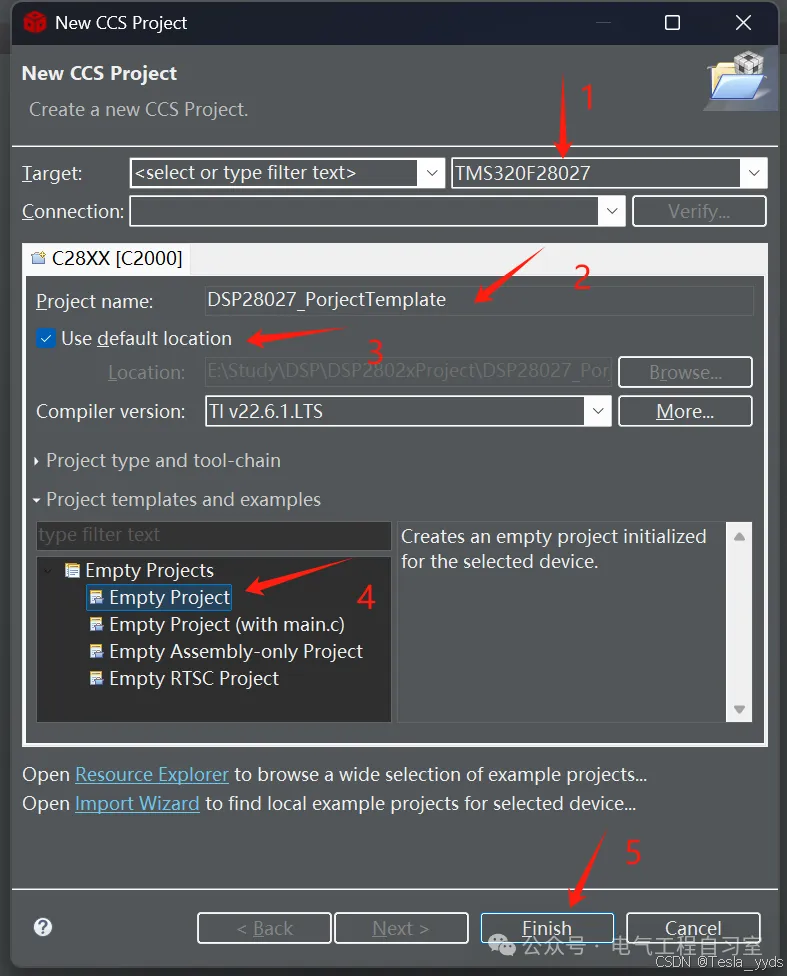

        弹出下面对话框，并设置1:芯片型号TMS320F28027, 2:工程名DSP28027_ProjectTemplate, 3:把新建的工程放在当前工作空间，4:选择空工程，5:点击完成

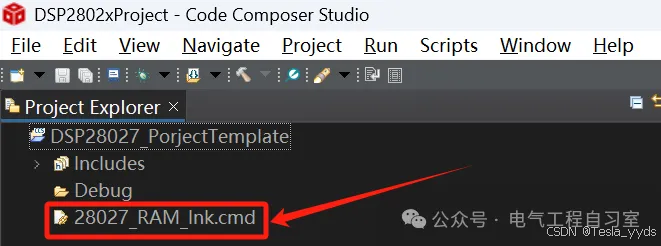

        新建好的工程如下图所示，将文件“28027_RAM_link.cmd”从工程中删除，该文件用于硬件仿真调试，这里用不到。

   （2）在工程中创建3个文件夹，并将常用工程文件添加进去

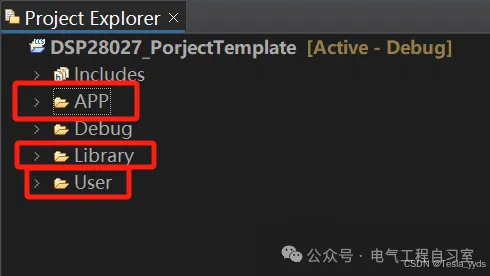

        首先在工程下面创建“APP”、“Library”、“User”三个文件夹，如下图所示。APP文件夹用于存放用户编写的应用文件，如LED、蜂鸣器、数码管等；User文件夹存放用户编写的main.c文件；Library文件夹存放TI公司提供的外设的库函数。

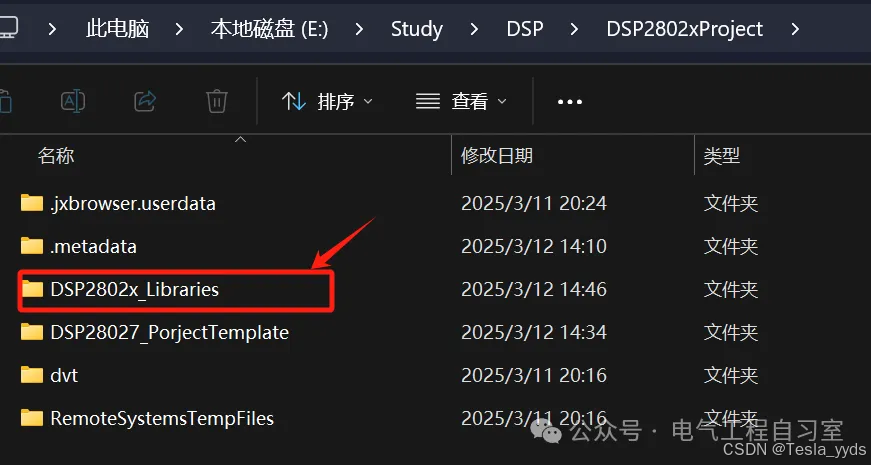

        首先在工作空间（workspace）下创建一个“DSP2802x_Libraries”文件夹

        接着来到“c2000 ware”的安装目录下

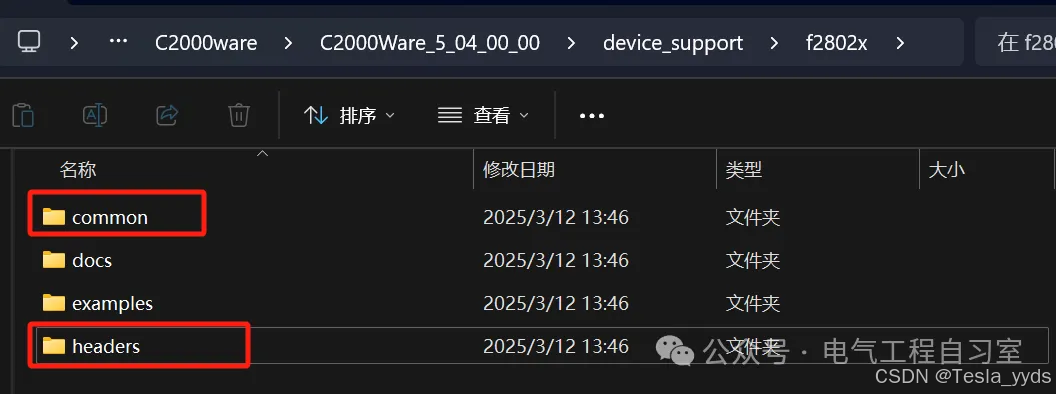

        依次打开device_support->f2802x，复制f2802x文件夹下的common和headers文件夹

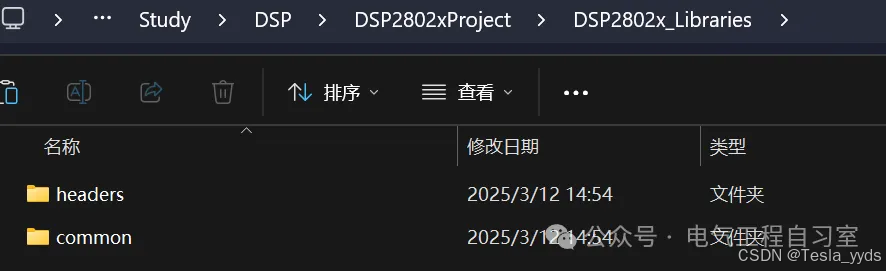

        将复制的common和headers文件夹粘贴到“DSP2802x_Libraries”文件夹下

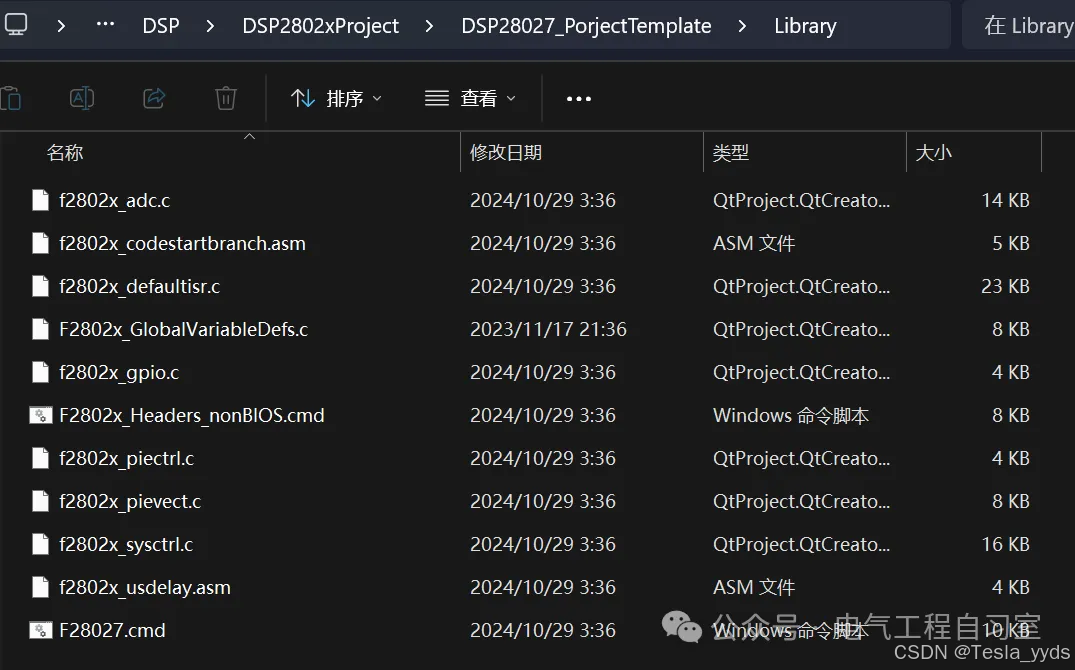

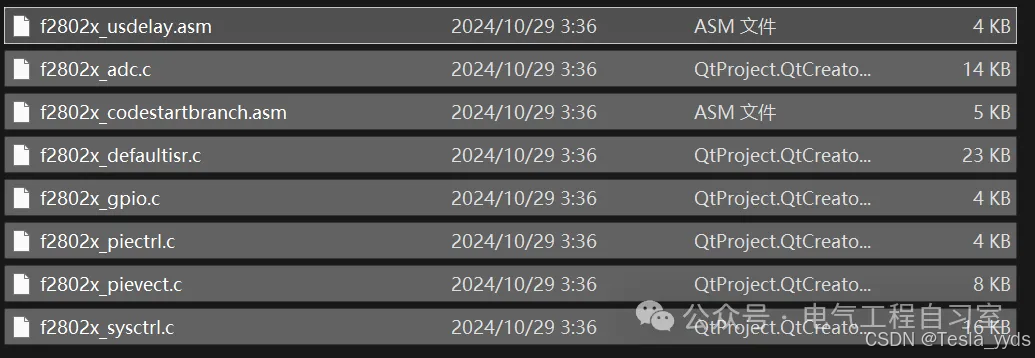

        将下图所示11个几乎每次都要用到的工程文件添加到“Library”文件夹下

        上面11个文件都在common和headers文件夹下，文件所在位置为：

            ① DSP2802x_Libraries\common\cmd:

        ② DSP2802x_Libraries\common\source:

         ③ DSP2802x_Libraries\headers\cmd:

        ④ DSP2802x_Libraries\headers\source:

（3）创建用户编写的main.c文件

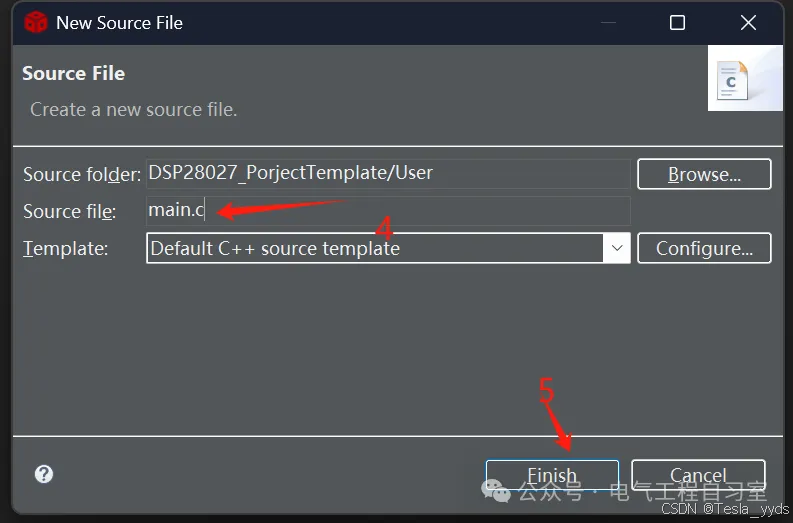

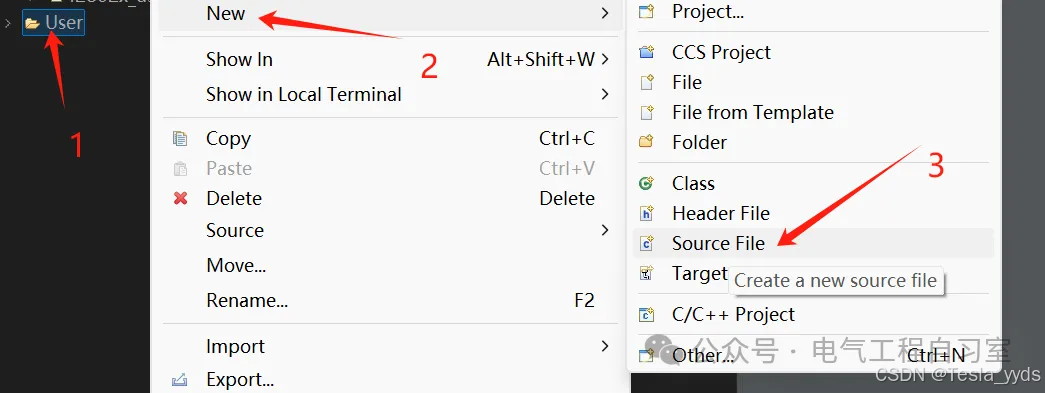

    右键User，依次点击 New->Sourc File，填写文件名，点击完成。

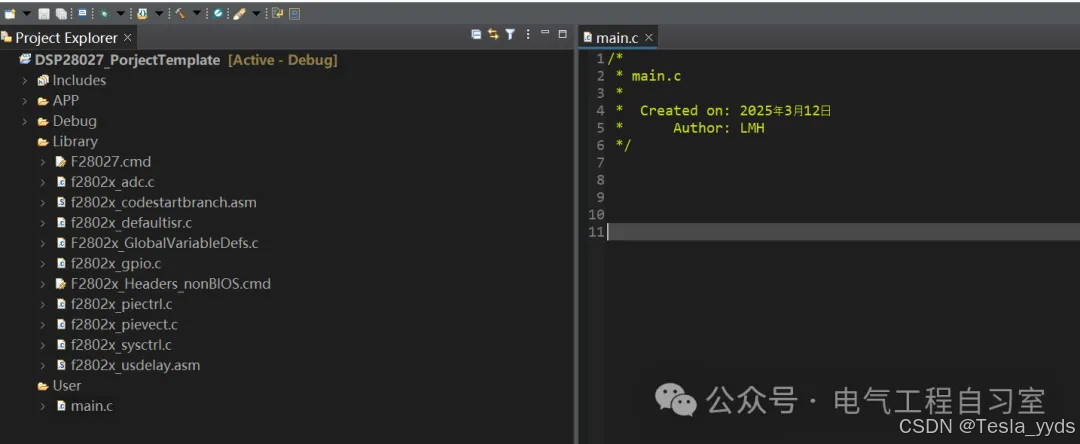

 到这里工程模板就创建完了，如下图所示

（4）添加头文件路径

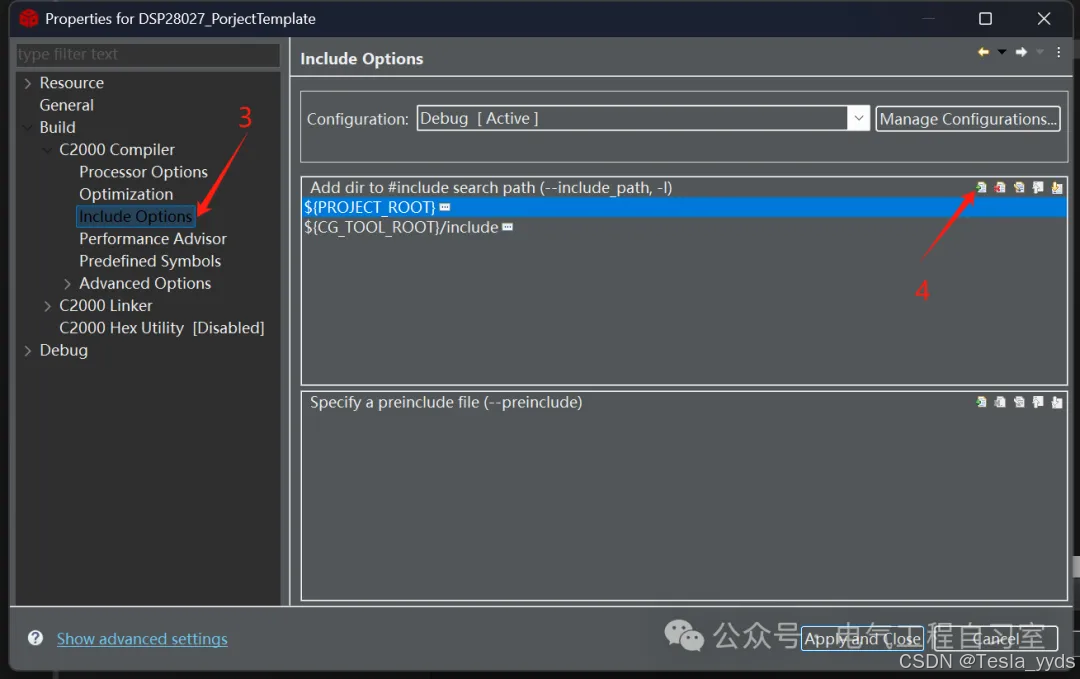

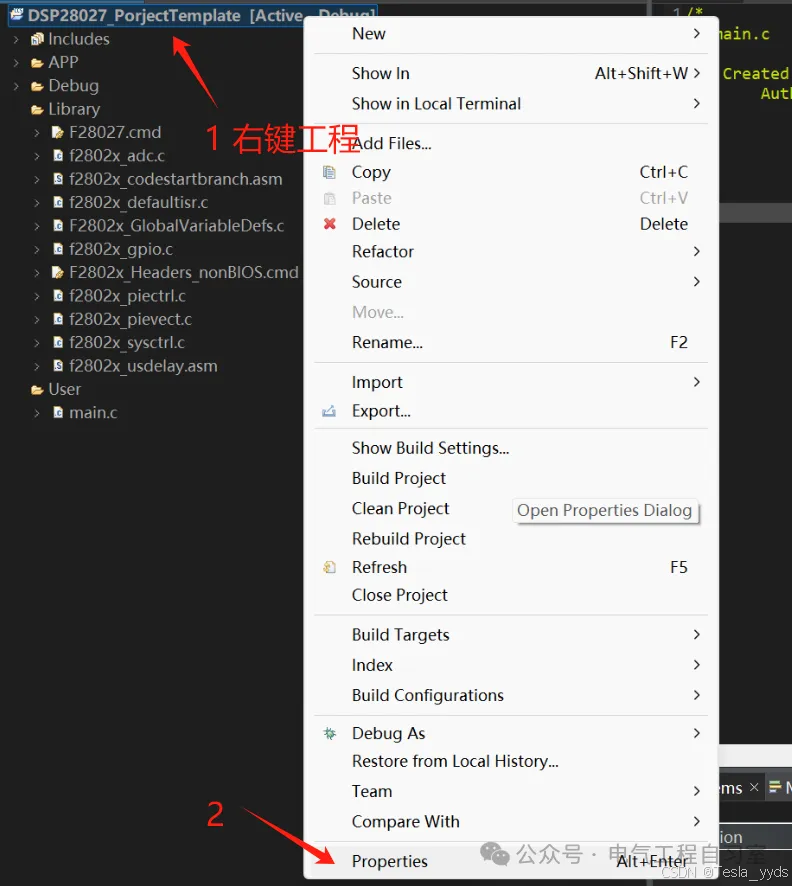

    最后需要将工程中源文件的头文件路径添加到工程中，步骤如下图所示

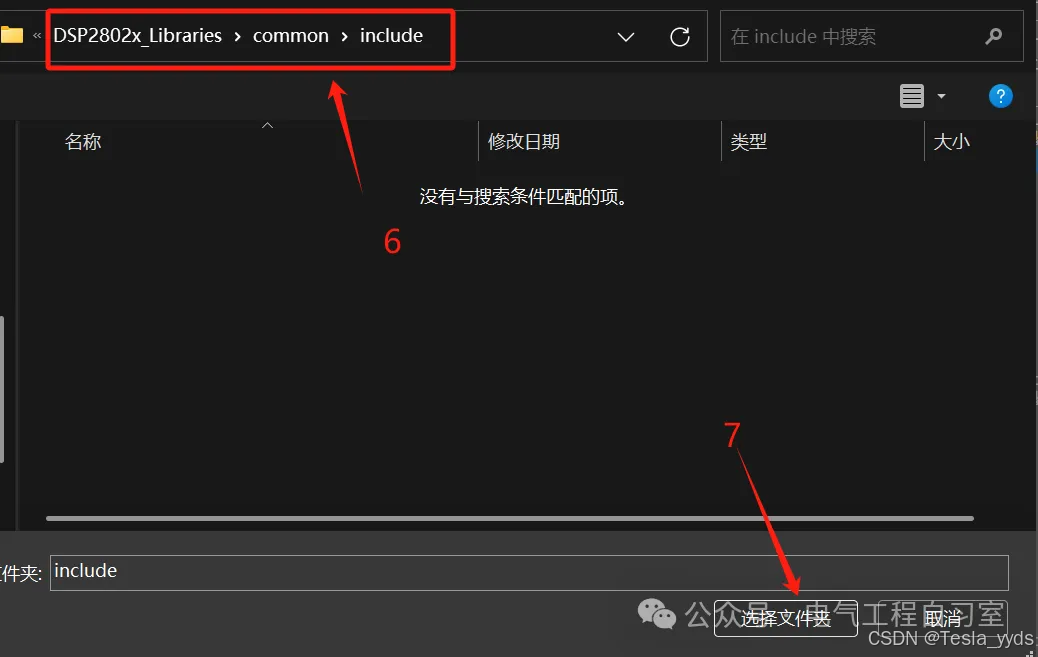

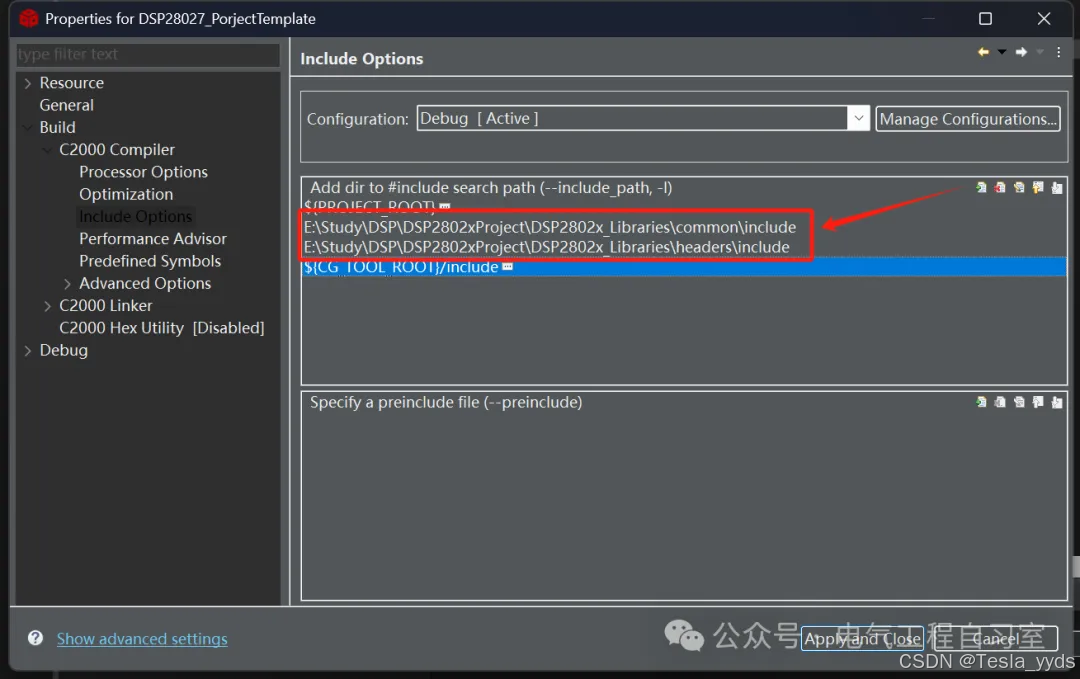

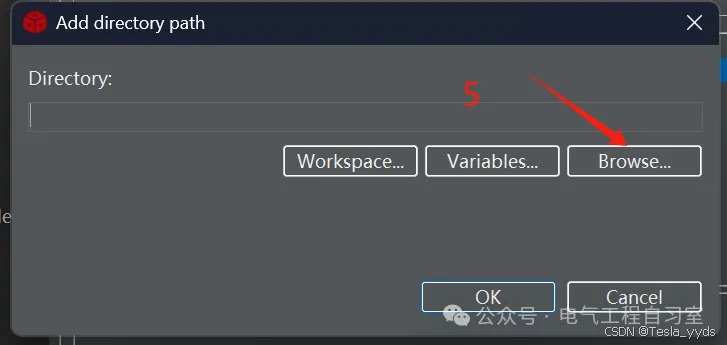

 按着步骤4、5、6、7分别添加“...\DSP2802x_Libraries\common\include”、“...\DSP2802x_Libraries\headers\include”两个头文件路径，如下图



扫码后台发送“DSP28027工程模板”即可获得工程文件
