Proteus单片机仿真

一、软件介绍

1、Proteus

官网：PCB Design and Circuit Simulator Software - Proteus (labcenter.com)

安装教程：【仿真】Proteus8.9 下载与安装教程（超详细）-CSDN博客

        Proteus是英国著名的EDA工具(仿真软件)，从原理图布图、代码调试到单片机与外围电路协同仿真，一键切换到PCB设计，真正实现了从概念到产品的完整设计。是世界上唯一将电路仿真软件、PCB设计软件和虚拟模型仿真软件三合一的设计平台，其处理器模型支持8051、HC11、PIC10/12/16/18/24/30/DSPIC33、AVR、ARM、8086和MSP430等，2010年又增加了Cortex和DSP系列处理器，并持续增加其他系列处理器模型。在编译方面，它也支持IAR、Keil和MATLAB等多种编译器。
                                                                                                                                ——百度百科

2、Keil C51

官网：Keil MDK (arm.com)

安装教程：keil5安装教程-CSDN博客​​​​

        Keil提供了包括C编译器、宏汇编、链接器、库管理和一个功能强大的仿真调试器等在内的完整开发方案，通过一个集成开发环境（μVision）将这些部分组合在一起，且拥有C51版本以及适用于32系列单片机的MDK版本。
    目前软件对中文的支持不友好，不建议进行汉化使用，使用熟料之后，即使看不到英文，也完全不会影响开发。另外建立的工程文件路径也尽量不要存在中文，否则可能会出现一些异常。

二、软件使用

1、创建项目

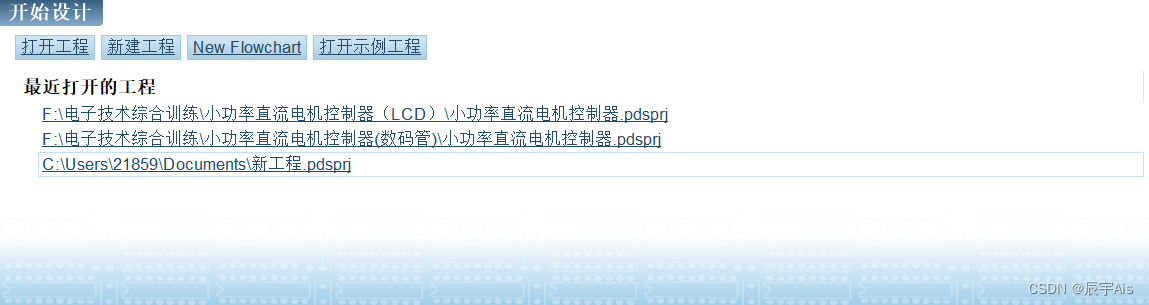

（1）打开软件，点击新建工程，如下图：

​

  也可以菜单栏左上角点击文件然后新建工程。

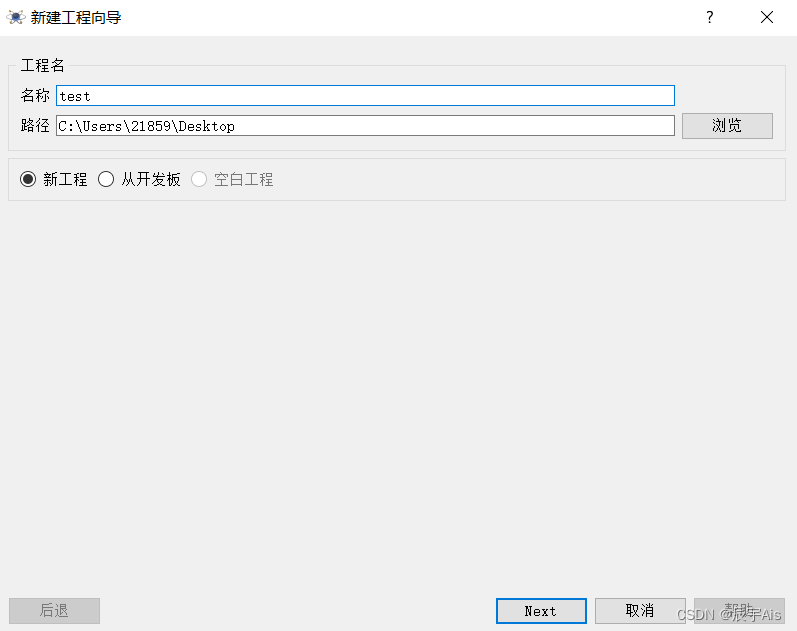

（2）给工程文件取名并设置保存路径，然后点击下一步（Next）​

（3）点击下一步（next）

​

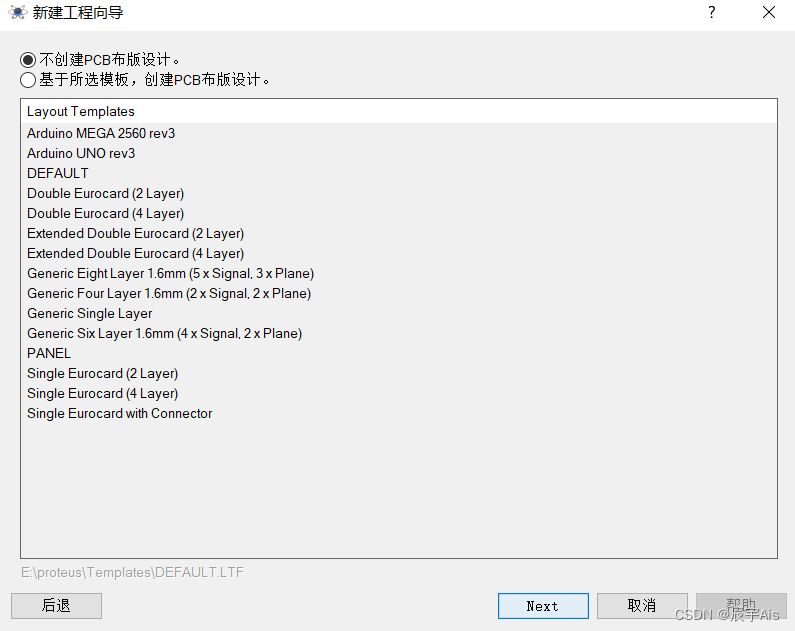

（4）默认选择不创建PCB布板设计，如有需要选择第二个“基于所选模板……”，点击Next

​

（5）这一步我们选择没有固件项目，我们可以使用keil5编写程序，如果你要使用proteus编写程序的话可以选择创建固件项目。（但是它的使用效果不如Keil5，所以不建议使用），点击Next

​

（6）点击finish，完成项目创建。

2、项目搭建

（1）配置单片机最小系统（AT89C52单片机为例）

        我们可以在左侧贴着边的元器件栏停留查看每一项的内容：第一项选择模式、第二项元器件模式、第三项结点模式……大家挨个点击尝试。在以后的开发实践中，慢慢就会知道这些按键的功能是什么了。

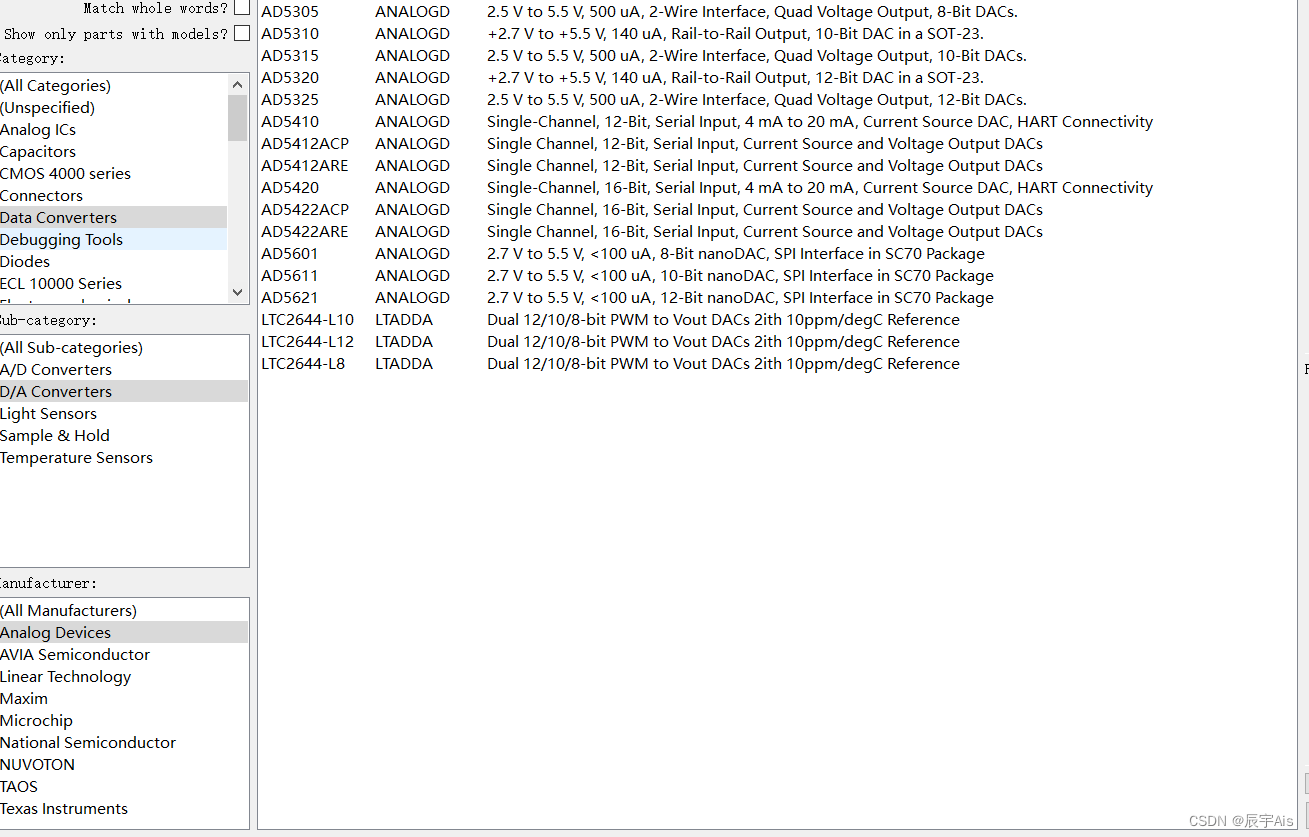

        我们在英文输入状态下按快捷键p，进入元件选择窗口，然后在左上角Keywords框搜索用到的元器件（如AT89C52）：

​

点击确认，进入画布之后，再次点击鼠标就可将AT89C52单片机放置在画布中。

（2）继续放置其他需要的元器件，如果遇到不知道的元器件的名字，可以在网站查询，也可以通过元器件选择窗口进行筛选选择：

​常用元器件：晶振（CRYSTAL）、按键（BUTTON）、发光二极管（LED）、数码管（SEG）、电阻（Resistors）、排阻（RESPACK）电容（Capacitors）、三极管（Transistors）、电感（Inductors）、二极管（Diodes）等等。电源和地在左侧的终端模式按钮里面：power和Ground

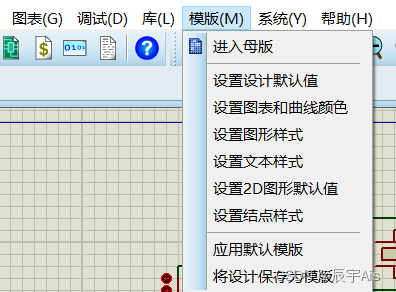

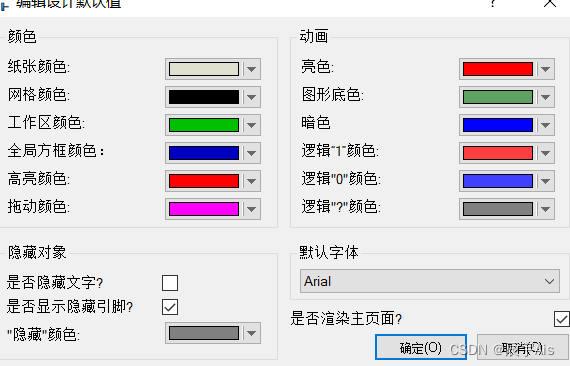

                值得注意的是，Proteus的很多芯片都是自带电源和接地的，并且是隐藏的，如果想显示，可以在菜单栏的模板——设置设计默认值——勾选是否显示隐藏引脚，点击确认即可。

（3）搭建好如图所示：

​

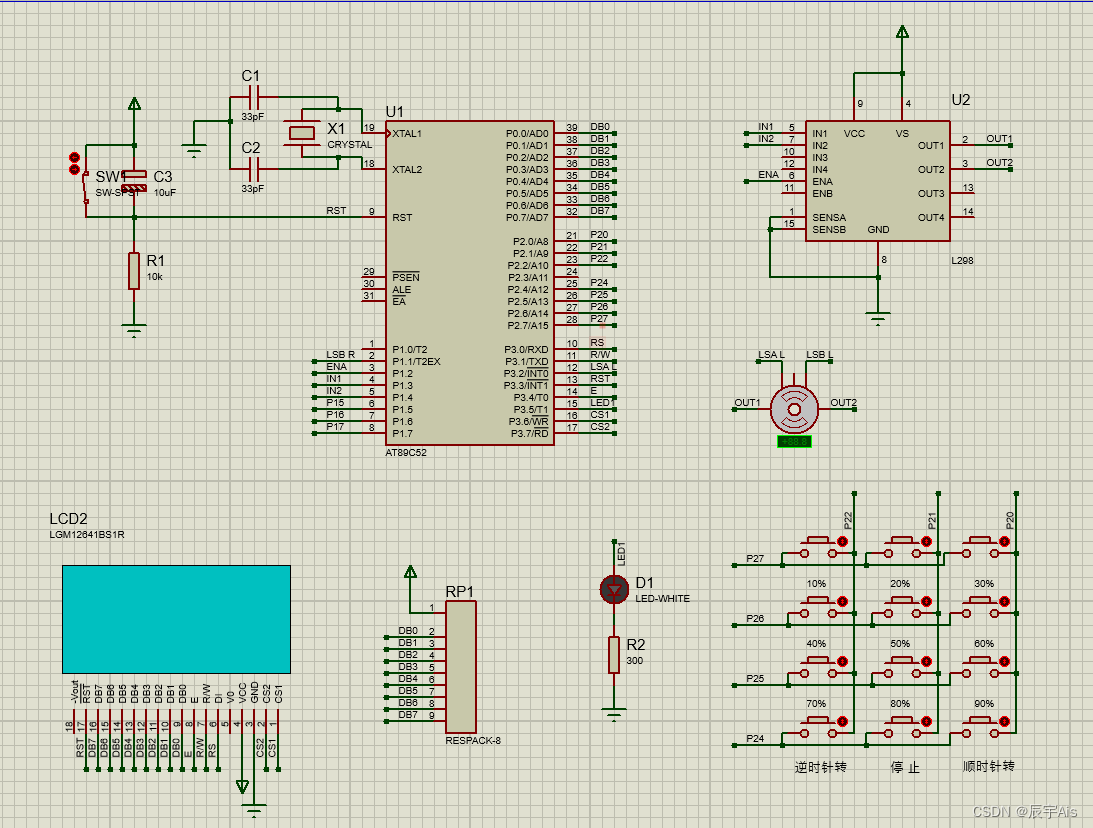

        图中用到了51单片机AT89C52，电机驱动模块L298N芯片，编码电机，LCD显示屏，LED，排阻，矩阵键盘。其中连线方式由点连法，就是用鼠标点一个端子，然后拖到到另一个端子，然后再次点击鼠标即可。这样的方式快捷，但是当连线过多时会显得很杂乱无章，看不清哪个端子和哪个端子连接的。

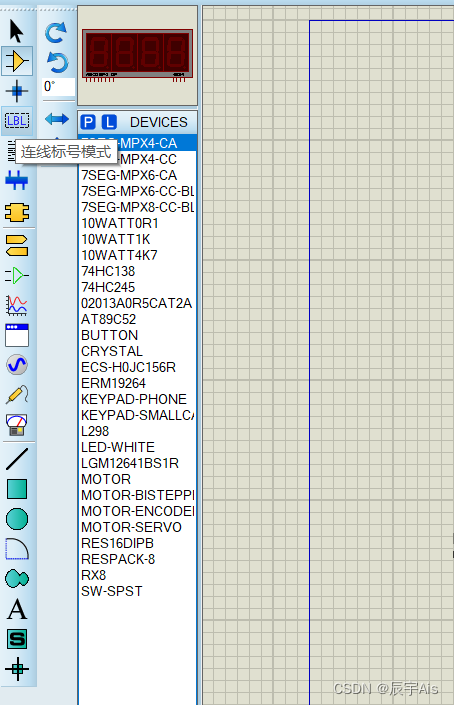

        那么就有了图中的另一种连线方法，标号连线（左侧的LBL按钮）：

        在任意要连接的一个端子上点击鼠标，然后向外拖到一点，双击两下鼠标，出现如下图的一端有一个点的状态后鼠标点击绿色的线：

​

        点击左侧LBL按钮，然后在绿色线上点击，出下面的窗口：

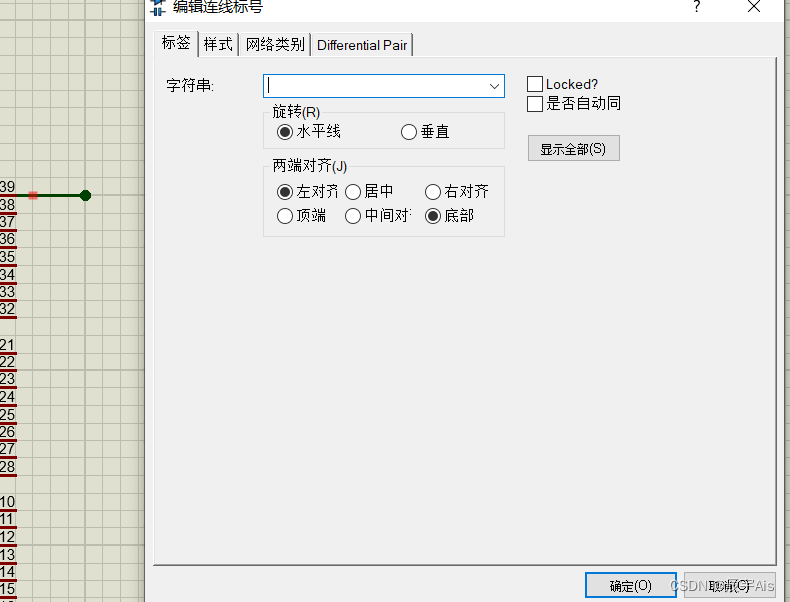

                        此时在字符串后面输入标号：如P01（注意两个端子输入的字符串大小写要一致），点击确认。同样的在要连接的另外一端也是同样的操作：

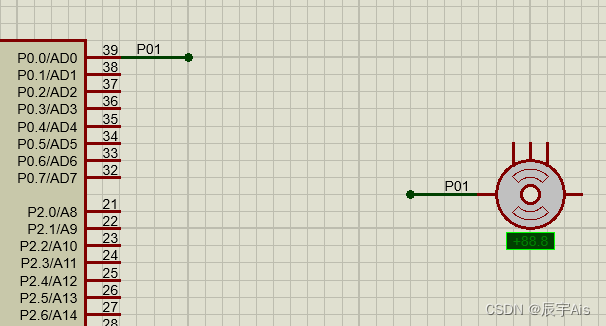

                        （这样两个端子就连接成功了）

2、编写程序

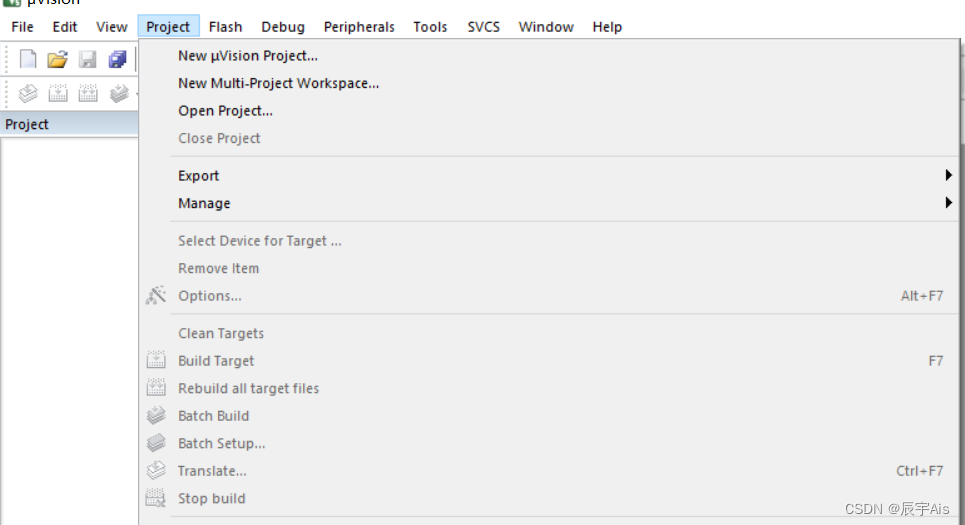

（1）打开Keil 5，点击菜单栏Project，选择第一项：

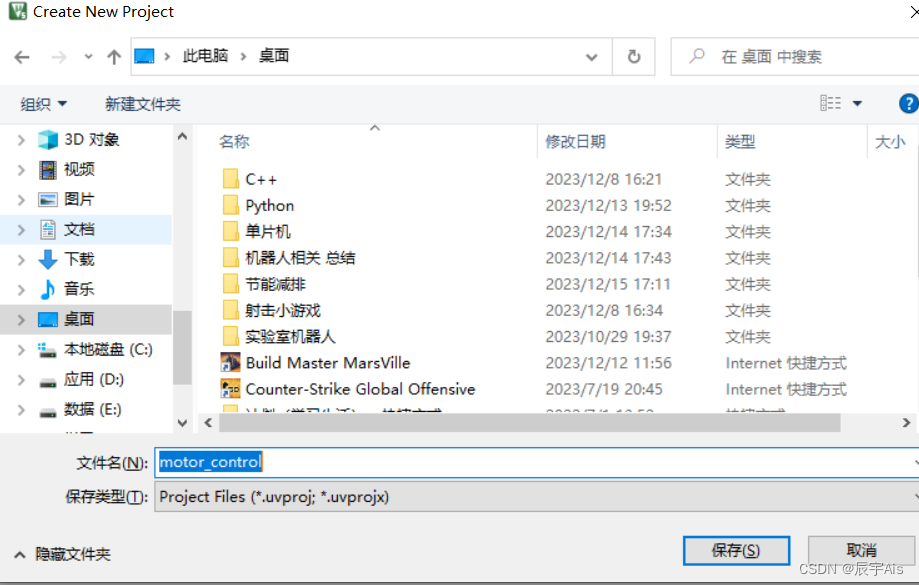

（2）选择工程文件存放位置，写入工程名（尽量不要有中文路径和中文名，不然容易出错），点击确认：

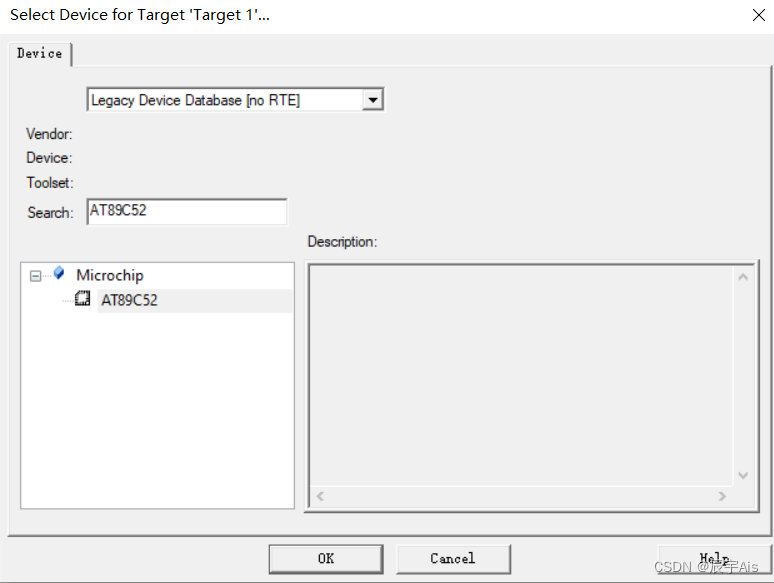

（3）在Search框输入AT89C52，在下面选择AT89C52，点击OK，点击否。

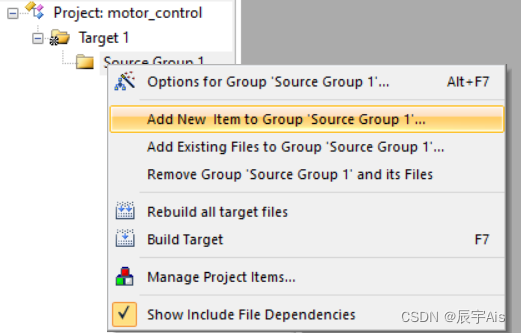

（4）在左侧框点击Target前面的+号展开，然后在Source Group右击，点击Add New Item……

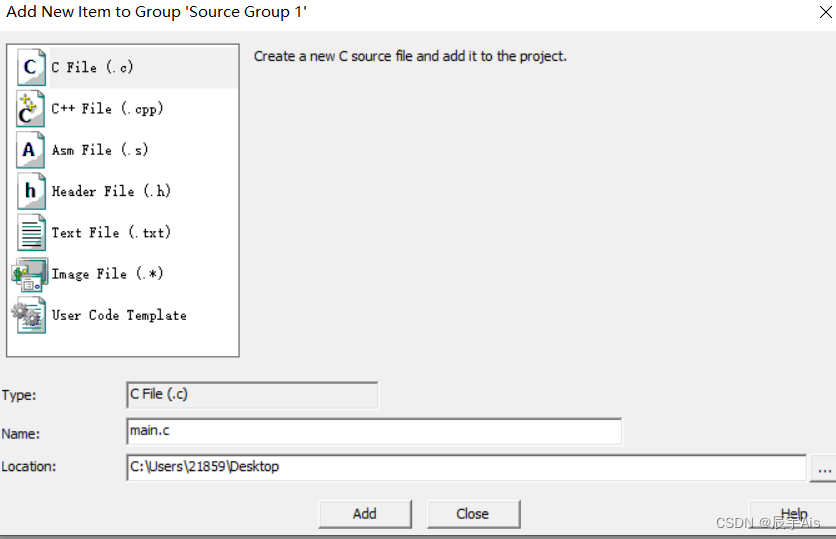

（5）选择C File，在Name后面写入main.c（主程序），后续也可以添加其他.c和.h文件，点击Add：

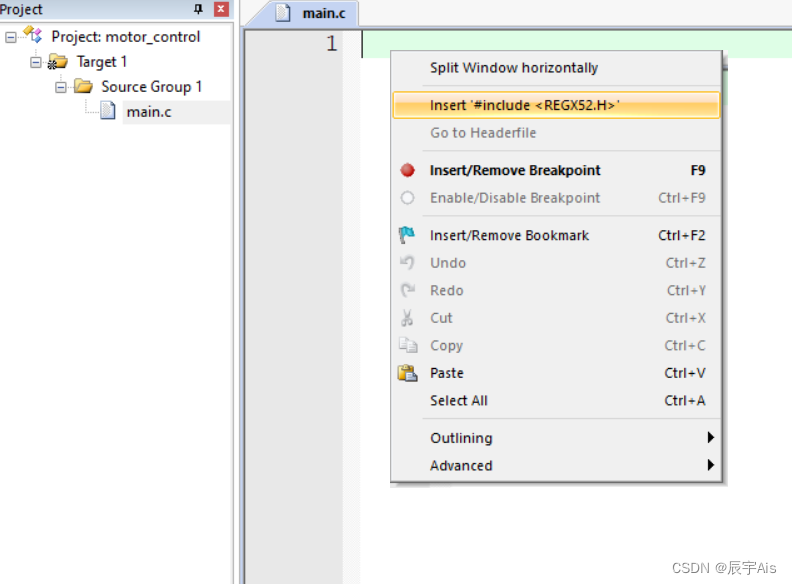

（6）在main.c第一行右击，选择第二行Insert‘#include ……’加入单片机的头包含文件，后面就可以用C语言封装过得函数：

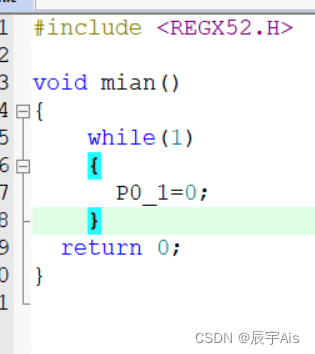

（7）写入主函数和程序：

（8）生成单片机可执行程序（.hex文件）

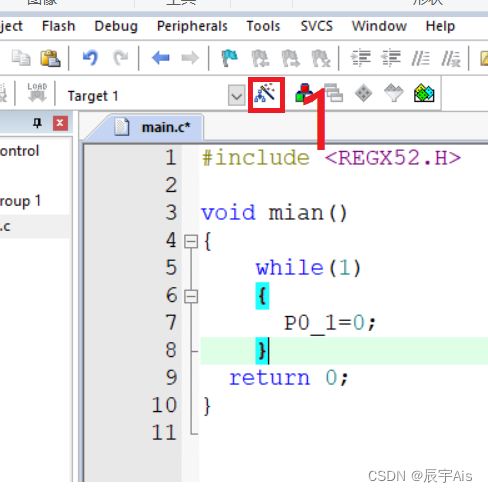

        点击图中按钮

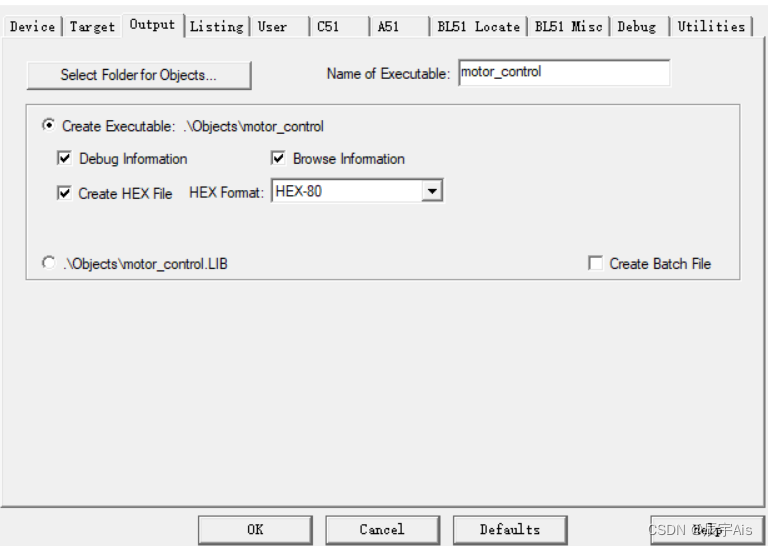

        点击第三个Output，勾选Greate Hex File（每个工程文件只需要点击一次），点击OK

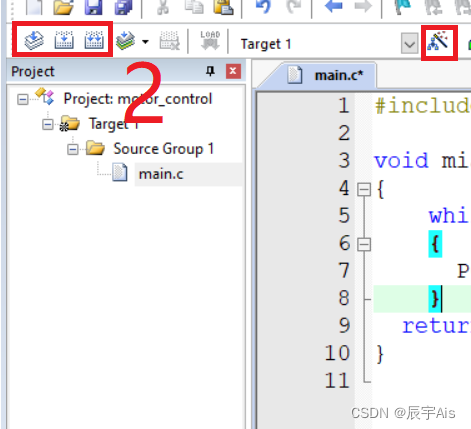

点击2框的三个按钮，从左到右依次点击：

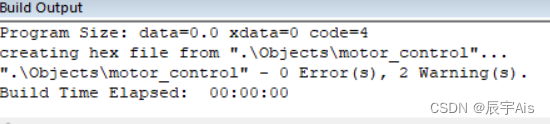

如果有错误会在下面提示

注：更多教程可以去系统的学习51单片机keil5开发教程。

3、烧录程序

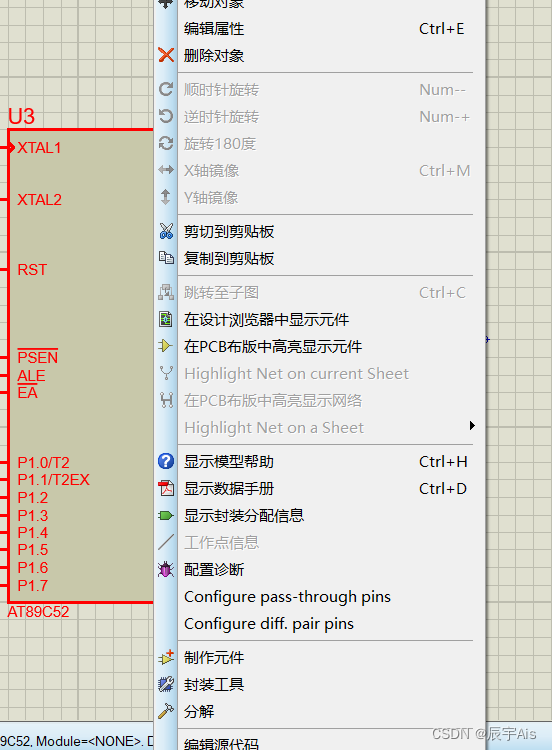

（1）回到proteus，在单片机上右键，选择编辑属性

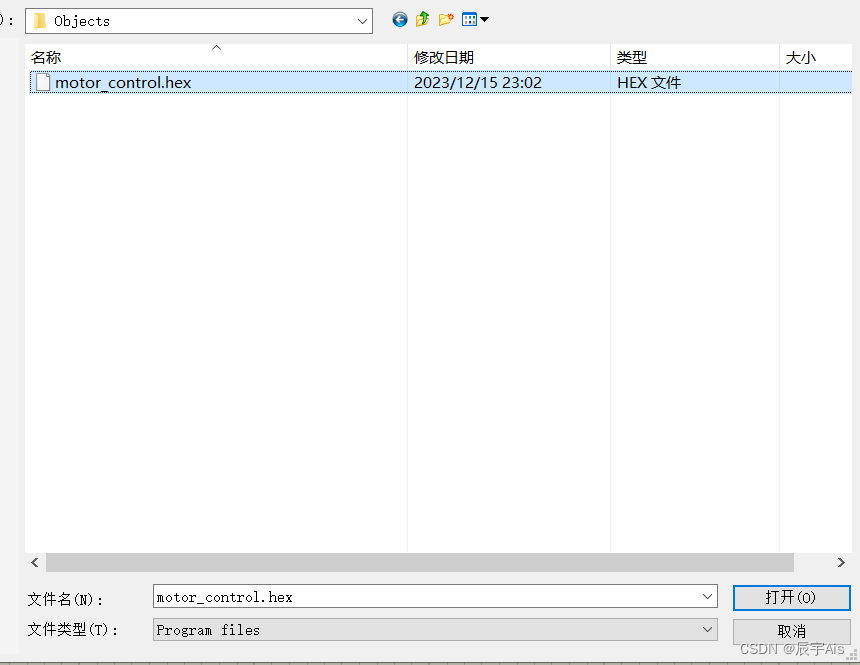

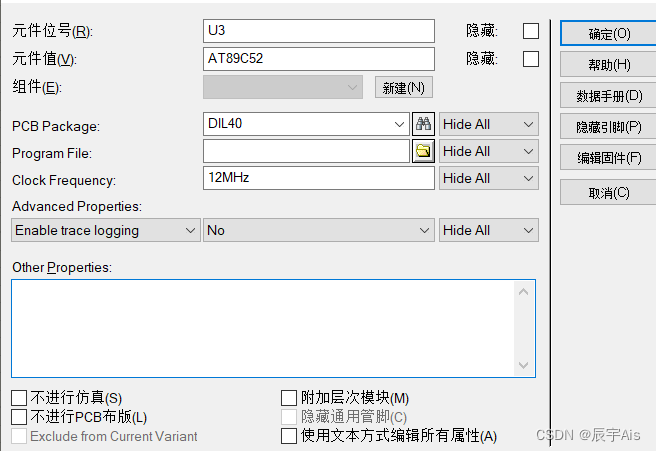

（2）点击Program File右边黄色文件夹，选择保存工程文件的路径中的.hex文件（在Objects文件夹中）

        选择后点击打开，然后确定即可。

4、仿真

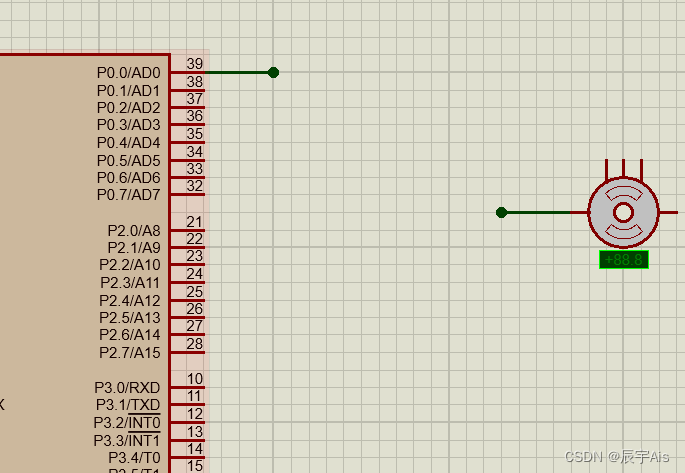

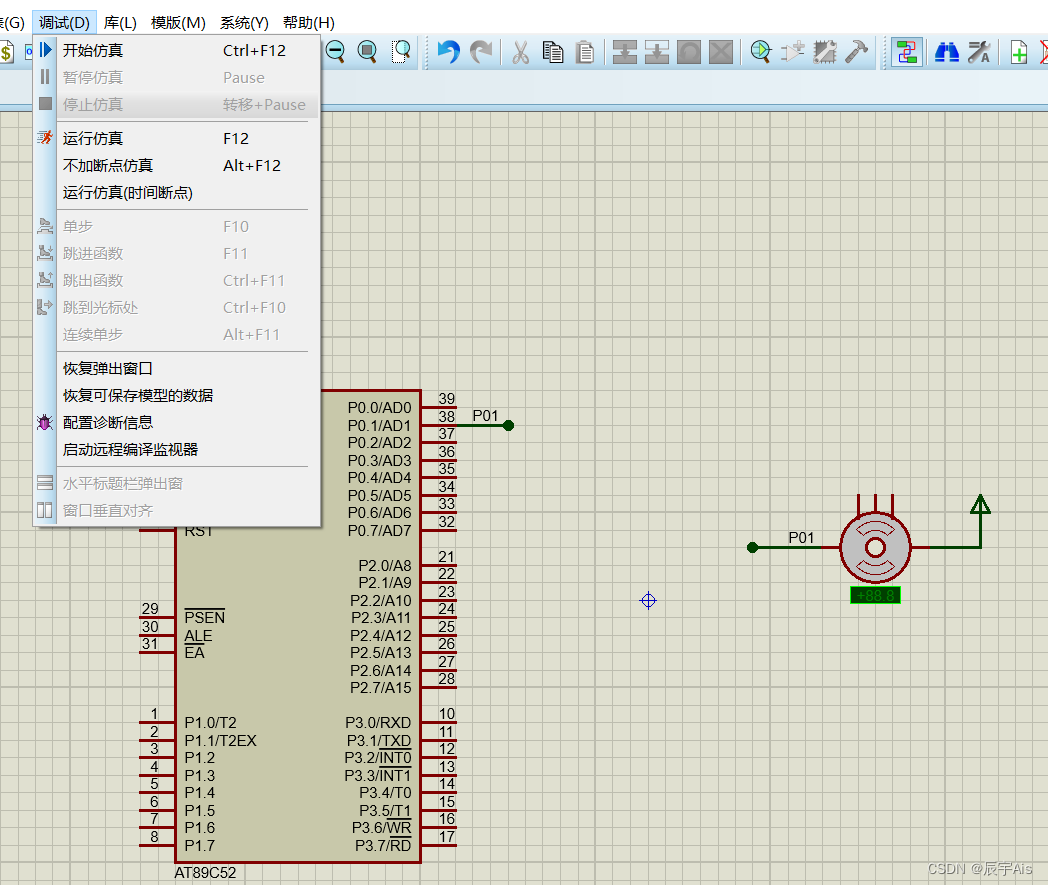

          （1）因为我们给P01是低电平，所以先给电机另外一端一个高电平输入，然后点击菜单栏的调试，点击开始仿真，即可以看到电机转动

（2）遇到问题多在个平台查询问题，也可以向作者我提问。

也欢迎关注作者，作者后续会发布相关的实践任务，欢迎大家前来学习。

作者首页的可下载资源即为之前设计的一个仿真项目——电机控制——可测速并显示
