Labview枚举信息的获取——简单的例子

前面板控件

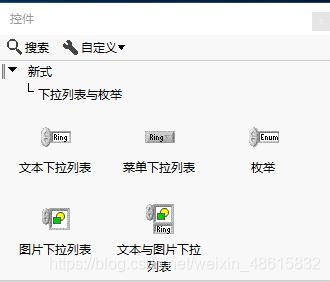

下拉列表与枚举

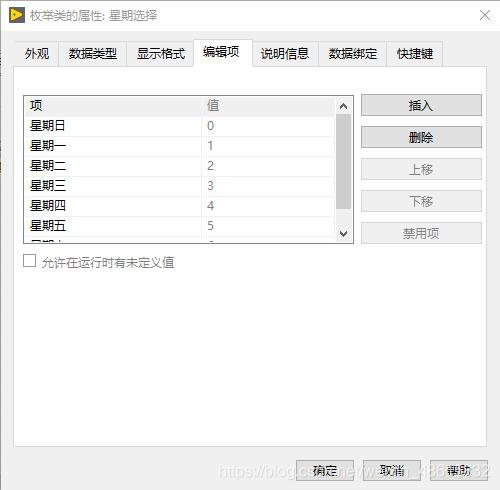

对于枚举类型控件，使用鼠标右键单击该控件，从弹出的快捷菜单中选择“编辑项”选项，即可弹出下图的“枚举类的属性”对话框。在该对话框中通过“插入”按钮可以向枚举控件中添加字符串数据。

实例

本实例的主要功能是从枚举控件中获取用户选择的星期数信息，显示在字符串显示控件中。

步骤一

文件→新建一个VI
在前面板添加一个“枚举”控件→使用鼠标右键单击该对象，在弹出的快捷菜单中选择“编辑项”选项，然后向枚举控件中添加星期日到星期六的七个选项信息。

继续在前面板中添加一个数值显示控件和字符串显示控件，分别用来显示用户选中项的字符串标识（项）和数字标识（值）。

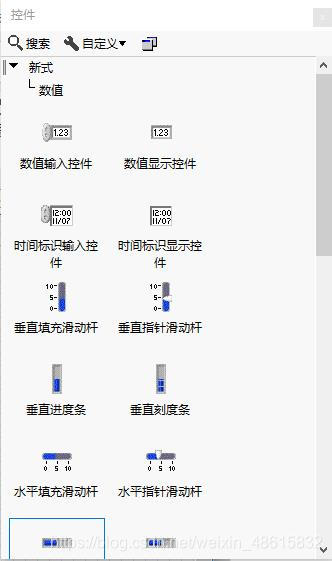

前面板控件→数值→数值显示控件

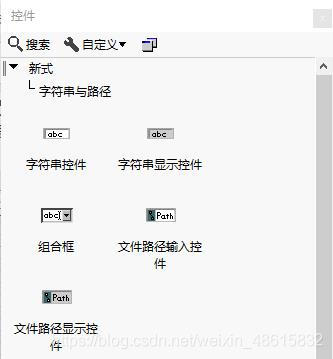

前面板控件→字符串与路径→字符串显示控件

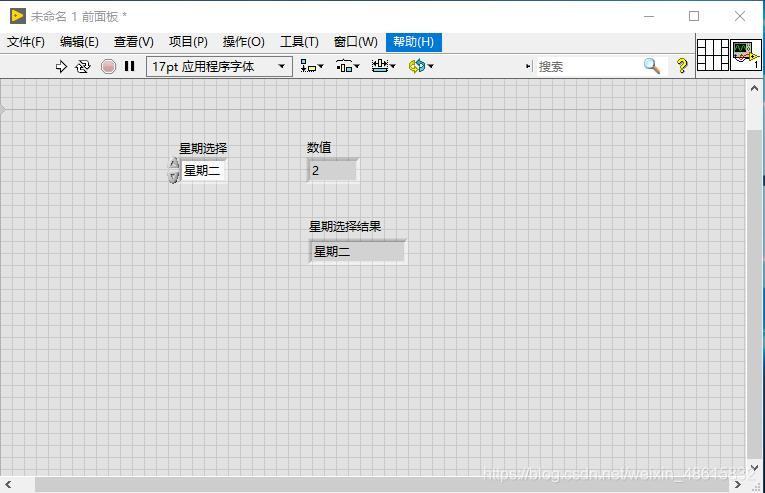

结果如下图所示：

步骤二

在程序框图中：
“枚举”控件→鼠标右键单击→创建→属性节点→下拉列表文本→文本→将所选节点添加到程序框图中。

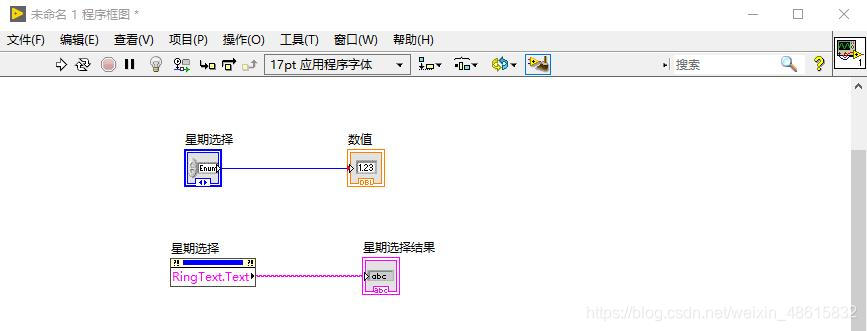

连接如下图所示：

步骤三

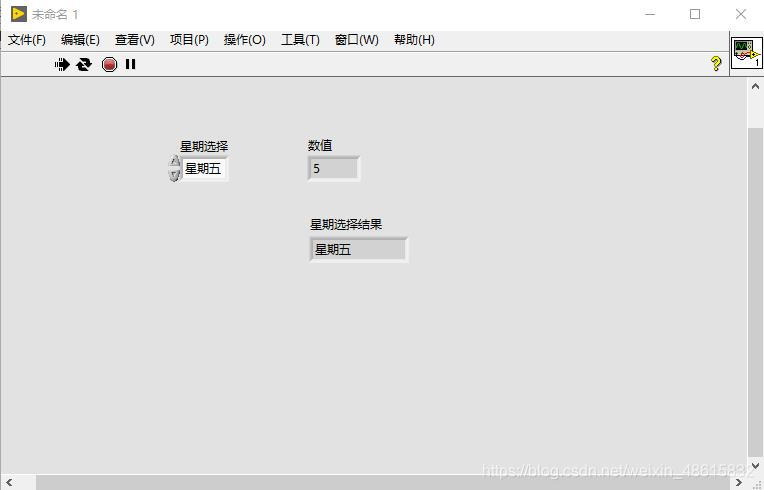

运行程序，查看结果。
在工具栏中点击“连续运行”按钮，选择枚举控件中的不同选项，可以在字符串显示控件中看到选中星期数的信息，在数值显示控件中看到该星期数在编辑项的数字标识。
