建筑负荷需求响应的介绍

建筑需求响应控制及应用技术，作者: 许鹏、陈永保、李为林

可再生能源发展及电网用电平衡现状

近些年，我国城市建筑的电网供给和需求存在严重的不平衡问题，特别是当受建筑空调季节性负荷的影响时。一方面夏季及冬季电力负荷短缺，而另外一方面全年仍然存在着发电设备过剩、运行小时数不足等问题。以加州为例，夏季高峰用电中 50%左右为空调用电，直接形成季节性高峰负荷。电网出现高峰负荷加大、峰谷差加剧以及间歇性可再生能源接入比例增加等特征，导致电网供需平衡问题突出、安全可靠运行受到严重威胁[1]。以上海为例，如图 1.1 所示，2015 年上海夏季用电峰值为 2700 MW 左右，而每年负荷为峰值负荷 90%的高峰负荷持续时间不超过 100 小时，95%以上的不超 50 小时[2]。而为了用电安全，需要建立足够的装机容量来满足这些高峰负荷。到 2017-2018 年，上海夏季峰值负荷增加到了 3100 MW 左右，尖峰负荷问题更加凸显，电网供需平衡问题亟待解决。

此外，随着分布式能源和可再生能源在电网中的占比不断提高。2015 年，我 国可再生能源，主要为水力发电，累计并网总容量达到 500 GW，占全部电网发 电容量的 33.3%，总 发电量为 13.93 × 10⁵ GW·h，占电网发电量的 24.8%；至 2017 年底，我国可再生能源累计并网总容量达到 650 GW，其中风电约为 1.64 GW， 太阳能发电约为 1.3 GW，可再生能源发电容量占全部电网发电容量的 36.6%，总发电量占电网发电容量的 26.5% [3]。间歇性能源例如风电和太阳能的并网， 使我国电力系统面临更加严重的供需平衡的挑战。如果电网不能进行有效调节， 将导致严重的弃光、弃风现象。例如，在电网用电低谷（一般为夜间）时，电网用户端负荷需求较低，若此时风力发电大增，而煤电受到最小发电量的限制，无法为风电腾出并网空间，从而导致弃风现象的发生。特别是在供暖季，一些热电 联产项目按照“以热定电”的规则来发电，更加削弱了可再生能源接入电网的能力[4]。为了能够充分利用这些可再生能源，需求侧的需求弹性将至关重要。电力系统供应和需求需要保持时间上的平衡，电力需求弹性能够平衡电力过剩和短缺的问题。

需求响应

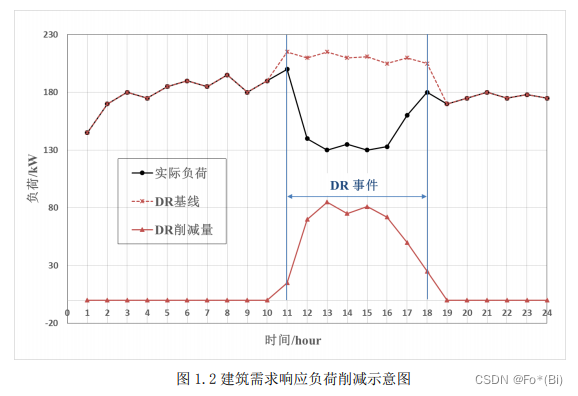

电是一种很难大规模存储的能源形式，当一个城市电网的电力供应和需求存 在较大的差距的时候，常有两种应对方式。一种办法是通过相对简单的直接拉闸限电，此种方式会严重影响生产生活及用户舒适性。另一种方式是通过挖掘电力 需求侧的弹性用电资源，通过各种电力平衡调控手段，实现峰值用电的削减或转 移到用电低谷，从而维持电力的供需平衡，称为电力需求响应，简称需求响应 （Demand Response，DR）。下图为一建筑示例需求响应高峰负荷削减示意图。

建筑是现代城市用电大户，智能电网中的交互式建筑（Grid-interactive building）近些年被提出，用来解决电力供需平衡的问题[2, 5]。为了缓解电网中需求侧及供给侧日渐不平衡的问题，建筑需求响应得到了快速发展。需要指出的是，需求响应不仅指的是在电网用电高峰减少用电负荷，也可以是在
