H3C华三路由器基础配置命令

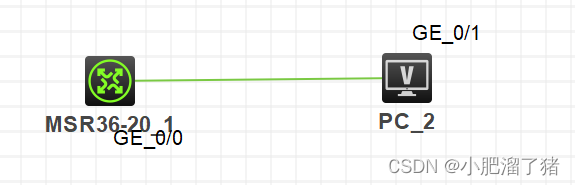

拓扑:

设备开机后出现如下图样式

******************************************************************************
* Copyright (c) 2004-2017 New H3C Technologies Co., Ltd. All rights reserved.*
* Without the owner's prior written consent,                                 *
* no decompiling or reverse-engineering shall be allowed.                    *
******************************************************************************

Line con0 is available.


Press ENTER to get started.

 H3C基础命令

H3C基础配置命令

<H3C>system-view //进入系统视图

[H3C]sysname AR1 //修改名称为AR1

[AR1]display clock //查看当前系统时间(用户视图何系统视图都可以查看)

Ctrl+Z或者在系统试图下输入quit都可以到用户视图

<AR1>clock datetime 11:20:30 2022/05/16  //在用户视图下修改系统时间

配置控制台密码(console):

[AR1]user-interface console 0  //在系统试图下进图接口

[[AR1-line-console0]]authentication-mode password  //登录方式为密码登录

[[AR1-line-console0]]set authentication password simple 123123  //创建密码

quit退出测试

Press ENTER to get started.
Password:

远程登陆配置(telnet):

[AR1]user-interface vty 0 4 //进入telnet配置

[AR1-line-vty0-4]authentication-mode scheme  //VTY用户密码登陆

注:这里VTY用户界面有三种认证,有三种方式可以选择,关键字:none表示不验证。关键字password表示使用单纯的密码验证。关键字scheme代表用户名密码验证

[AR1-line-vty0-4]set authentication password  simple 123123 //配置密码为123123

[AR1-line-vty0-4]user level-15 //设置用户登陆权限为最高级15

配置接口信息:

[AR1]interface GigabitEthernet 0/0 //进入接口G0/0

[AR1-GigabitEthernet0/0]ip address 192.168.0.50 24  //为接口添加IP地址子网掩码为24位展开255.255.255.0

[AR1-GigabitEthernet0/0]undo shutdown  //集团口默认是关闭的,所以配置完接口信息后undo shutdown手动开启

[AR1]interface LoopBack 0 //创建回环口这个是自动开启的不需要手动开启

[AR1-LoopBack0]ip address 10.10.10.10 24 //配置一个IP地址方便以后测试使用

<AR1>save //配置完成后别忘记保存了,未保存下次断电后所有的配置就没了,所以配置完成后一点更要save保存一下(保存要在用户试图下进行)

The current configuration will be written to the device. Are you sure? [Y/N]:y //这里输入Y

(To leave the existing filename unchanged, press the enter key):test.cfg //为这配置文件创建一个用户名test.cfg

查看路由器版本信息:

<AR1>display version  //在用户试图下输入display version来查看路由器的版本信息
H3C Comware Software, Version 7.1.075, Alpha 7571  //版本
Copyright (c) 2004-2017 New H3C Technologies Co., Ltd. All rights reserved.
H3C MSR36-20 uptime is 0 weeks, 0 days, 1 hour, 4 minutes  //在线时长
Last reboot reason: User reboot //重启原因
Boot image: flash:/msr36-cmw710-boot-a7514.bin //镜像引导
Boot image version: 7.1.075, Alpha 7571
  Compiled Sep 20 2017 16:00:00
Boot image: flash:/msr36-cmw710-system-a7514.bin
Boot image version: 7.1.075, Alpha 7571
  Compiled Sep 20 2017 16:00:00

CPU ID: 0x2
512M bytes DDR3 SDRAM Memory
1024M bytes Flash Memory
PCB               Version:  2.0
CPLD              Version:  1.0
Basic    BootWare Version:  1.42
Extended BootWare Version:  1.42

查看路由器当前配置信息:

<AR1>display current-configuration //在用户视图下查看当前的所有配置信息

查看路由器启动配置文件:

<AR1>display startup //查看启动文件

Current startup saved-configuration file: NULL
 Next main startup saved-configuration file: flash:/test.cfg  //启动文件是一个.cfg文件他保存在Flash中
 Next backup startup saved-configuration file: NULL

查看某个接口信息:

[AR1]display interface GigabitEthernet  0/0 //查看接口G0/0的配置信息

查看所有接口简要信息:

[AR1]display interface brief  //查看接口简要信息

通过telnet与SSH登录路由器:

[AR1]telnet  server enable   //开启telnet服务

[AR1]local-user test  //创建一个test用户

[AR1-luser-manage-test]password simple 123123 //配置登录密码

[AR1-luser-manage-test]service-type telnet //登录方式为telnet

[AR1]user-interface vty  0 4 //进入telnet配置

[AR1-line-vty0-4]authentication-mode scheme //登陆模式为用户名密码

[AR1-line-vty0-4]user level-15  //权限为最高

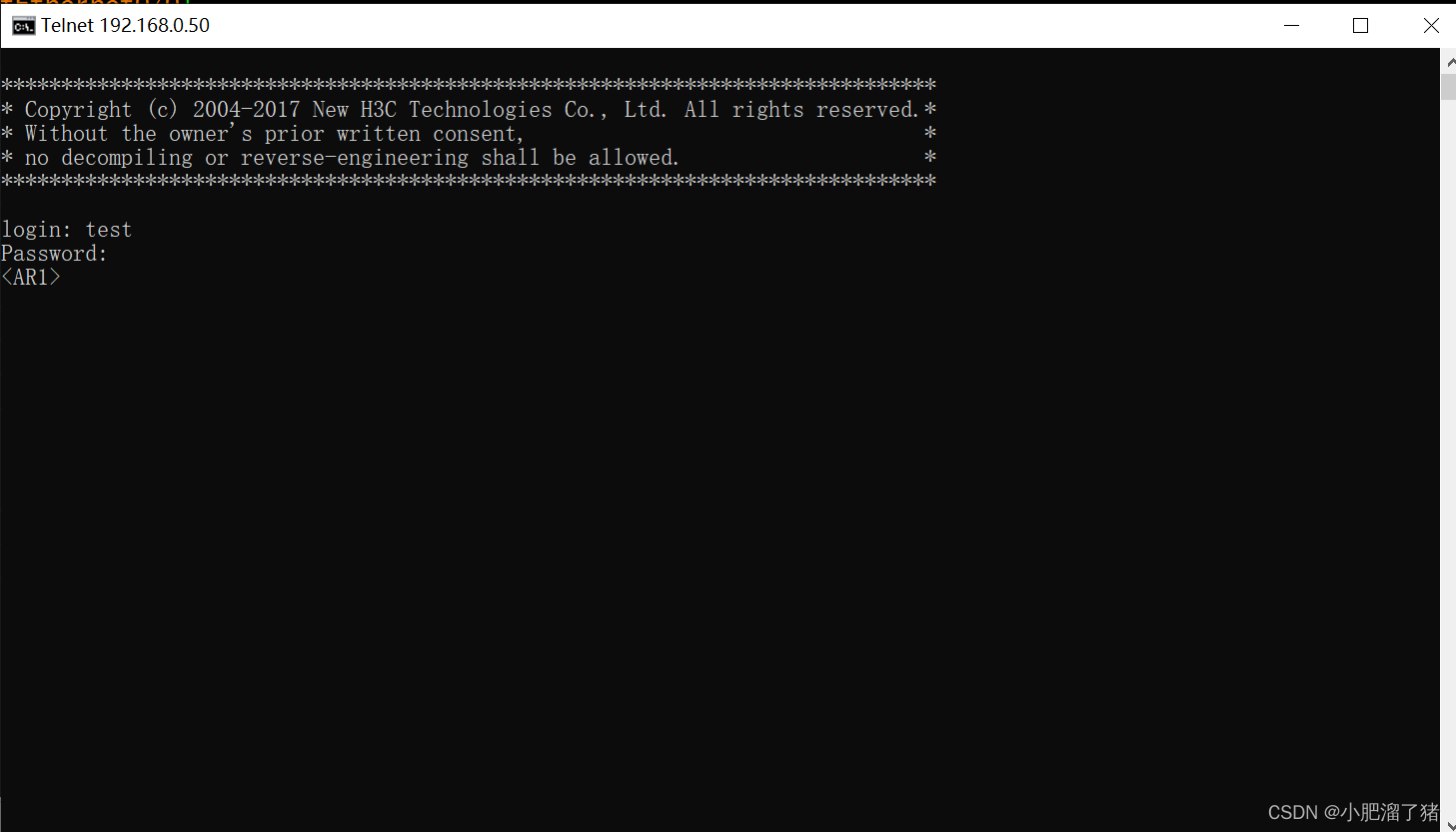

 测试telnet远程登录:

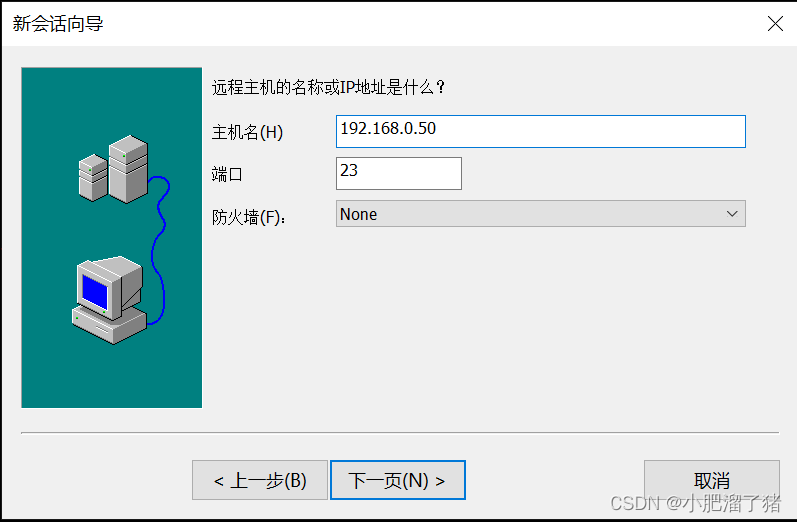

crt登录

 这样就成功了

配置SSH

[AR1]ssh server  enable //开启SSH服务

[AR1]local-user demo //创建用户名

[AR1-luser-manage-demo]password simple 123123 //创建密码

[AR1-luser-manage-demo]service-type ssh //开启SSH服务

[AR1]public-key local create rsa //生成RSA密钥

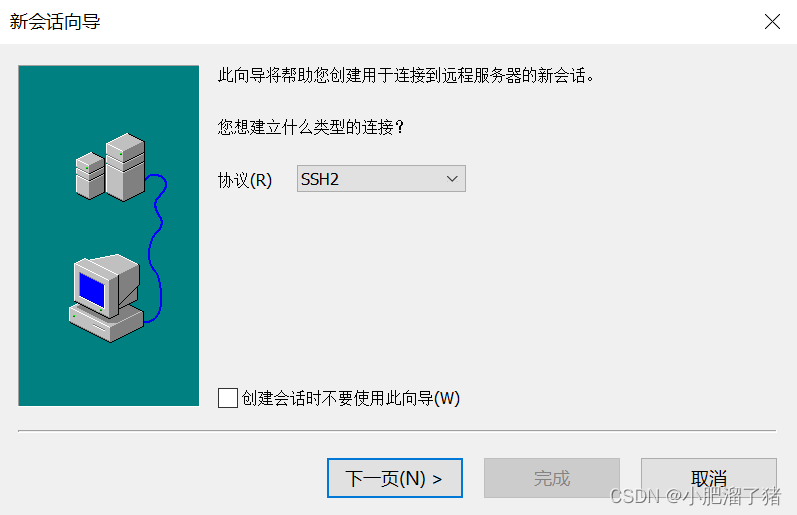

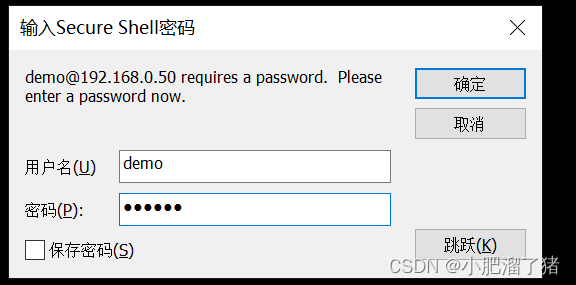

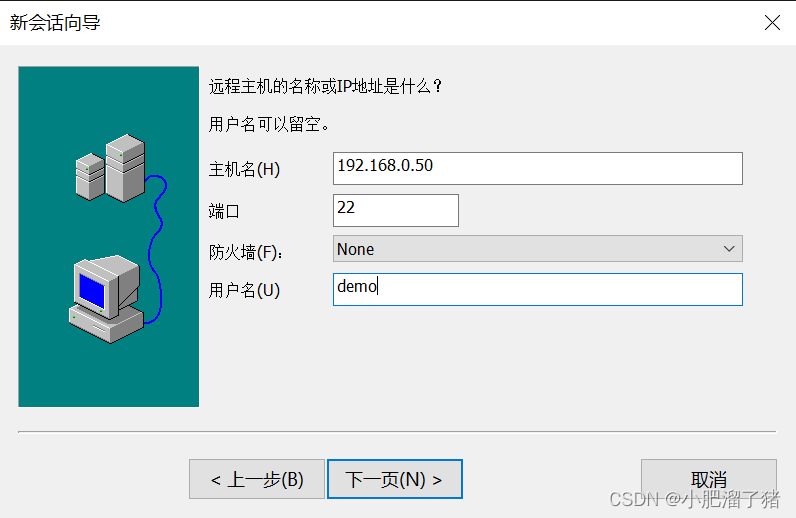

 测试SSH登录:

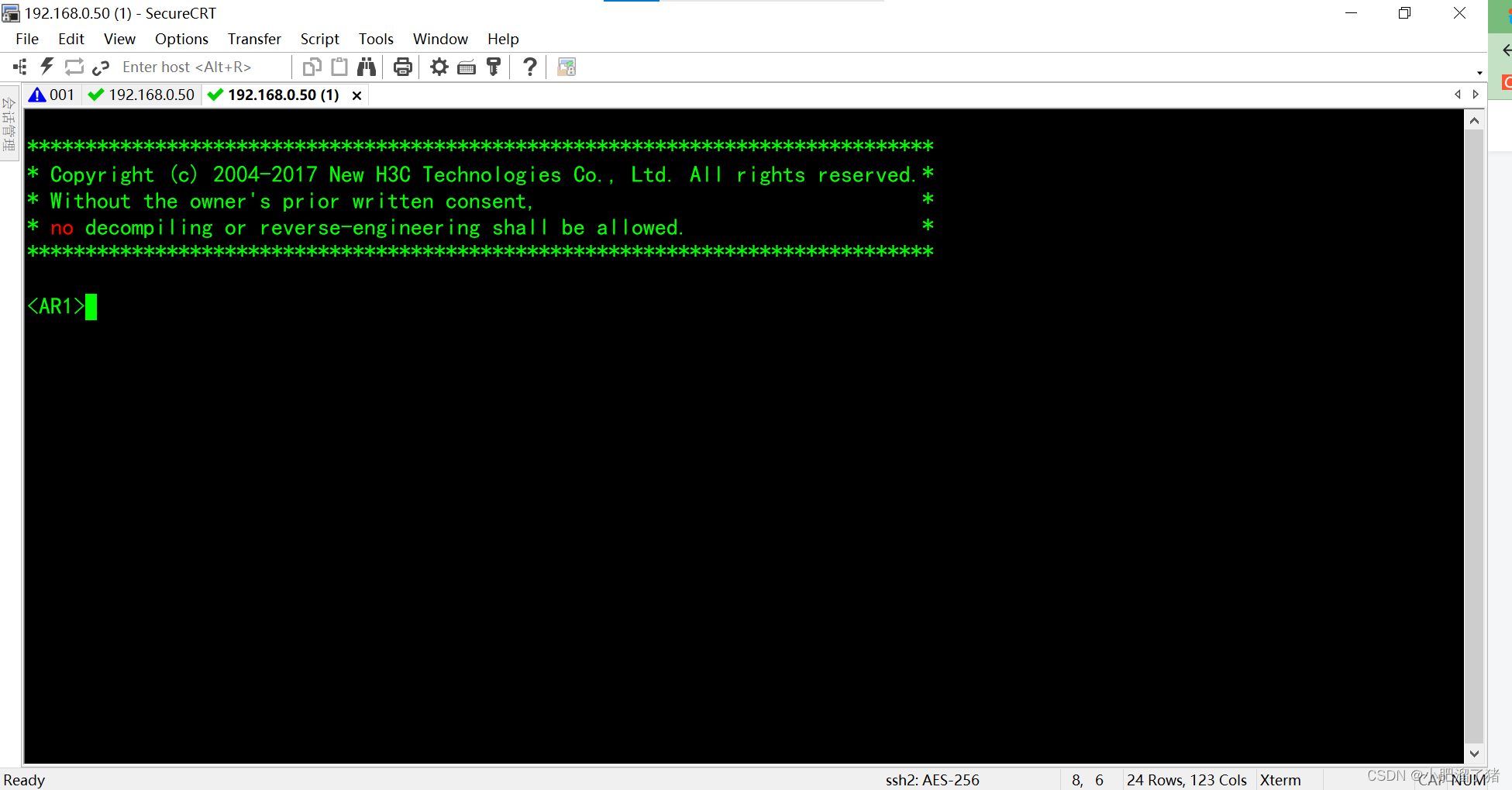

以上就是SSH测试完成

使用FTP上传下载

配置前先将基本信息创建完成,接口IP地址与本地IP地址在同一网段,创建一个本地用户

[AR1]local-user test01  //创建一个本地用户tets01

[AR1-luser-manage-test01]password simple 123123 //创建密码

[AR1-luser-manage-test01]service-type  ftp  //开启方式为FTP

[AR1-luser-manage-test01]authorization-attribute user-role level-3  //用户权限为3

[AR1-luser-manage-test01]authorization-attribute work-directory flash: //设置该用户的工作目录为flash

[AR1]ftp server  enable //开启FTP服务

 测试FTP

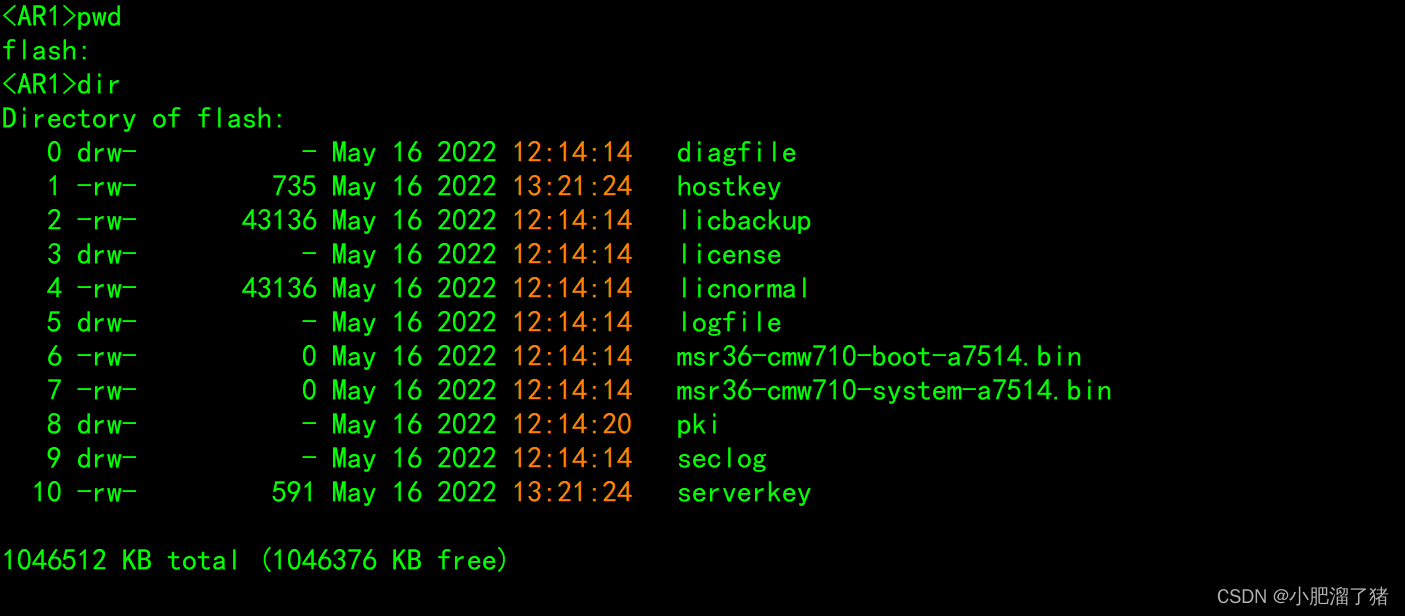

查看flash文件

 使用本地客户端FTP登录到路由器

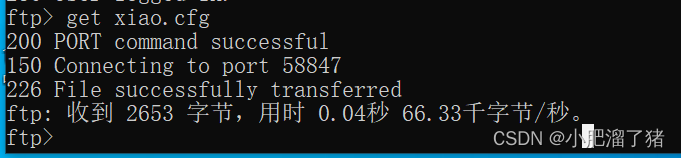

 下载文件

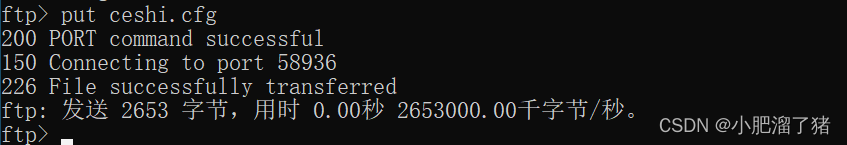

 上传文件

 可以看到上传成功了

<H3C>dir
Directory of flash:
   0 -rw-        2385 May 16 2022 13:55:00   ceshi.cfg

 设置ceshi.cfg为下次启动主文件

<H3C>startup saved-configuration ceshi.cfg main
Please wait...... Done.

  设置xiao.cfg为下次启动备份文件

<H3C>startup saved-configuration xiao.cfg backup
Please wait...... Done.

 查看启动文件

<H3C>display startup
 Current startup saved-configuration file: NULL
 Next main startup saved-configuration file: flash:/ceshi.cfg
 Next backup startup saved-configuration file: flash:/xiao.cfg

 H3C小测试

自己搭建网络拓扑:

1、完成路由器的基本配置:名称、远程登陆密码、控制台密码、系统运行配置、系统时间、删除文件等、配置激活路由器接口。

2、通过Telnet与SSH访问H3C路由器

实验目的:

掌握使用Tenlet终端登陆设备方法

掌握使用SSH终端登录设备的方法

3、使用FTP上传/下载系统文件

实验目的:

掌握FTP服务器的使用方法

备份路由器配置文件

备份路由器启动文件
