核心交换机充当DHCP服务器进行地址分配

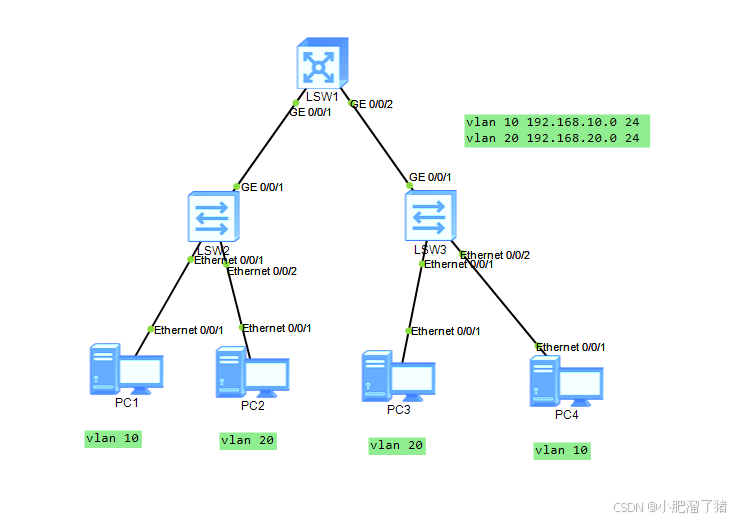

jie'ru拓扑如下：

在TCP/IP中，IP地址作为通信的核心，一个运行了TCP/IP的终端，如果没有地址，什么都做不了，终端少的情况下可以使用静态方式，如果终端多的话手动设置地址工作量大，而且容易出错，如果地址冲突了，会导致部分终端无法上网，为了减轻IT人员的负担，可以使用网络设备自带的地址分配协议DHCP，为下面的终端进行地址分配。

DHCP地址自动分配有三种方式：接口分配、中继分配、全局分配

1、基于接口分配
LSW1核心交换机
[Core]dhcp enable  //开启地址分配
[Core]vlan batch 10 20 //创建vlan 10 20
[Core]interface Vlanif 10  //进入虚拟接口
[Core-Vlanif10]ip address 192.168.10.1 24   //设置网关掩码
[Core-Vlanif10]dhcp server dns-list 114.114.114.114 223.5.5.5   //设置DNS
[Core-Vlanif10]dhcp select interface   //选择给予接口方式进行分配
[Core]interface Vlanif 20
[Core-Vlanif20]ip address 192.168.20.1 24
[Core-Vlanif20]dhcp server dns-list 114.114.114.114 223.5.
[Core-Vlanif20]dhcp select interface

这里dhcp就创建完了，那下面的PC机怎么获取到地址呢，核心交换机下面有一个接入交换机，加入交换机下面有多个网段，这里怎么设置，根据之前章节，交换机接口作用，对于二层可配置交换机下面有多个VLAN的话，交换机与交换机之间接口使用Trunk或Hybrid模式，这里使用trunk演示。

核心交换机对接接入交换机
[Core]interface GigabitEthernet 0/0/1   //进入核心交换机的接口
[Core-GigabitEthernet0/0/1]port link-type trunk  //设置接口模式为trunk
[Core-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20  //设置允许通过的业务vlan

接入交换机对接核心交换机
[JR1]dhcp enable  //开启DHCP自动分配
[JR1]vlan batch 10 20  //创建vlan
[JR1]interface GigabitEthernet 0/0/1  //进入接入交换机接口
[JR1-GigabitEthernet0/0/1]port link-type  trunk    //设置接口模式
[JR1-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20   //设置允许通过的业务VLAN

接入交换机与下面的终端如何对接使用什么接口呢，接入交换机与终端对接的接口一般常用的是access模式，并根据VLAN划分将终端的接口划分到对应的VLAN即可。

接入交换机对接终端
[JR1]interface Ethernet 0/0/1
[JR1-Ethernet0/0/1]port link-type  access
[JR1-Ethernet0/0/1]port default  vlan 10
[JR1]interface Ethernet 0/0/2
[JR1-Ethernet0/0/2]port link-type  access
[JR1-Ethernet0/0/2]port default  vlan 20

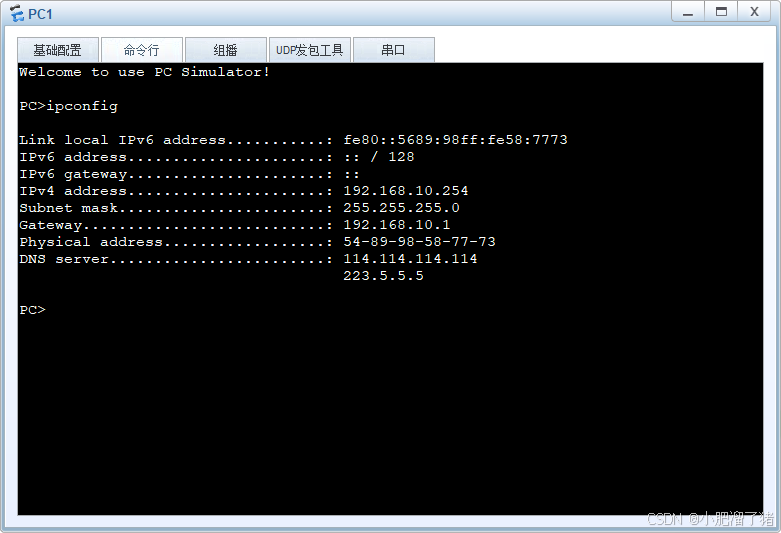

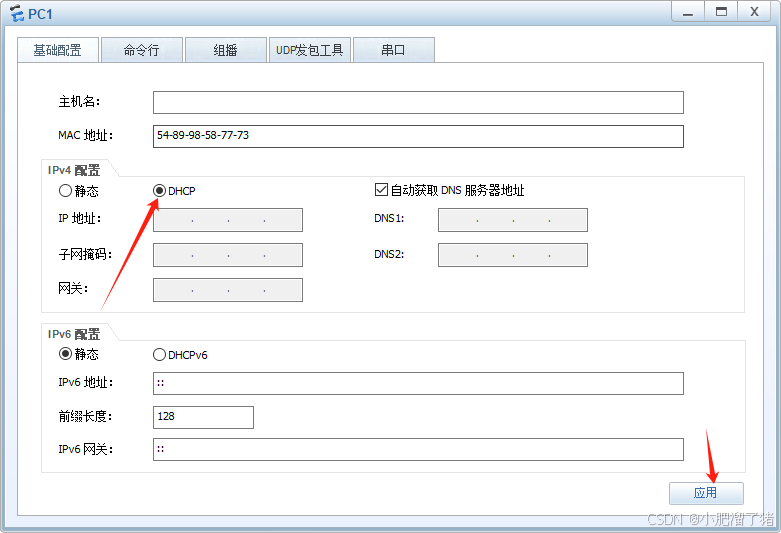

有人问了，如果接入交换机Eth0/0/1设置的对应的vlan，Eth0/0/2口没有设置会出现什么，根据交换机的默认功能，接口出厂默认都属于VLAN 1 如果VLAN 1 没有任何设置，则不会获取到任何地址。接入交换机设置完成后，我们看一下终端是否可以获取到地址。

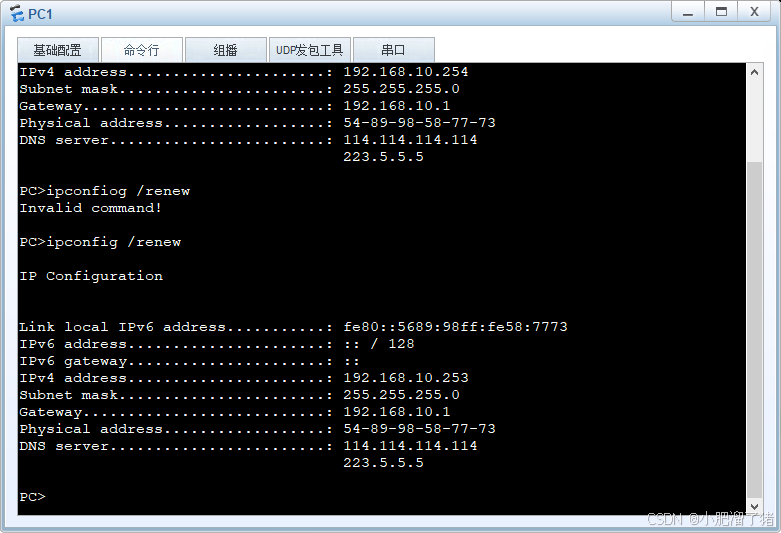

这里有没有一个发现，PC1有DNS，PC2没有出现DNS，是怎么回事呢，因为配置命令行的时候，配置太快没有注意检查，导致有些没有配置完成，所以配置完成后一定要好好仔细检查。

这里我门可已看到少配置了一条命令，现在把他加上

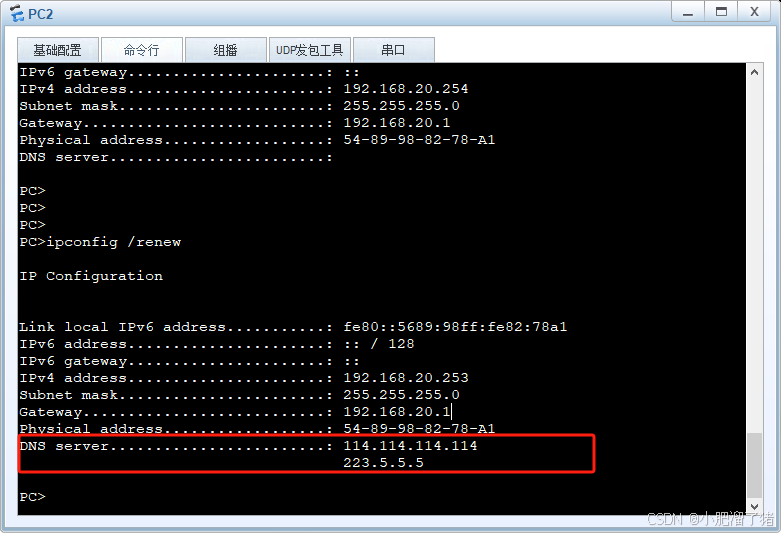

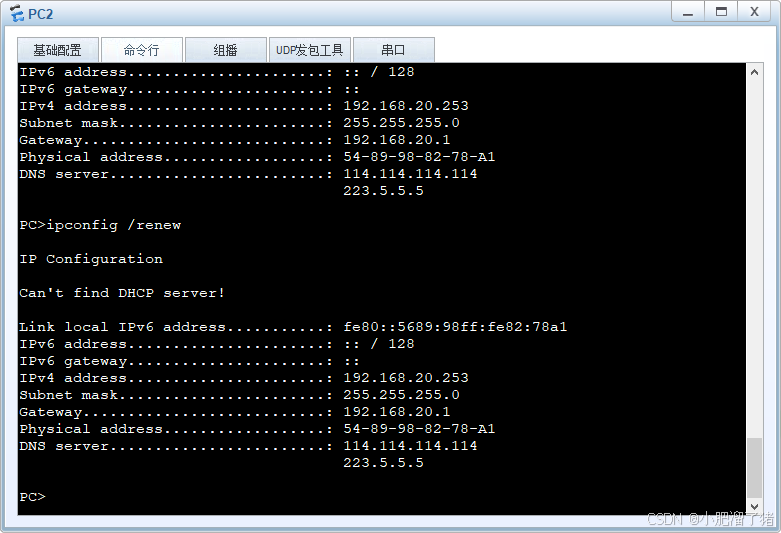

重置一下网卡，现在可以正常获取到DNS地址了。

第二种方式全局配置：

[Core]ip pool vlan10  创建一个全局地址池
[Core-ip-pool-vlan10]network 192.168.10.0 mask 24 //创建网段及子网掩码
[Core-ip-pool-vlan10]gateway-list 192.168.10.1   //设置网关
[Core-ip-pool-vlan10]dns-list 114.114.114 223.5.5.5  //设置DNS
[Core]ip pool vlan20  创建一个全局地址池
[Core-ip-pool-vlan20]network 192.168.20.0 mask 24 //创建网段及子网掩码
[Core-ip-pool-vlan20]gateway-list 192.168.20.1   //设置网关
[Core-ip-pool-vlan20]dns-list 114.114.114 223.5.5.5  //设置DNS

这里全局地址就设置完成了

这里需要在对应的接口或者虚拟接口（vlanif）下启用全局分配

[Core]interface Vlanif  10  //进入对应的接口
[Core-Vlanif10]ip address 192.168.10.1 255.255.255.0  \\设置IP地址掩码
[Core-Vlanif10]dhcp select global   //开启全局
[Core]interface Vlanif  20  //进入对应的接口
[Core-Vlanif20]ip address 192.168.20.1 255.255.255.0  \\设置IP地址掩码
[Core-Vlanif20]dhcp select global   //开启全局

根据现有的网络需求进行配置即可，核心对接接入汇聚同理，选用合适的接口模式进行对接。

可以看到PC1与PC2都获取到了对应的地址，那终端是怎么获取到地址的呢

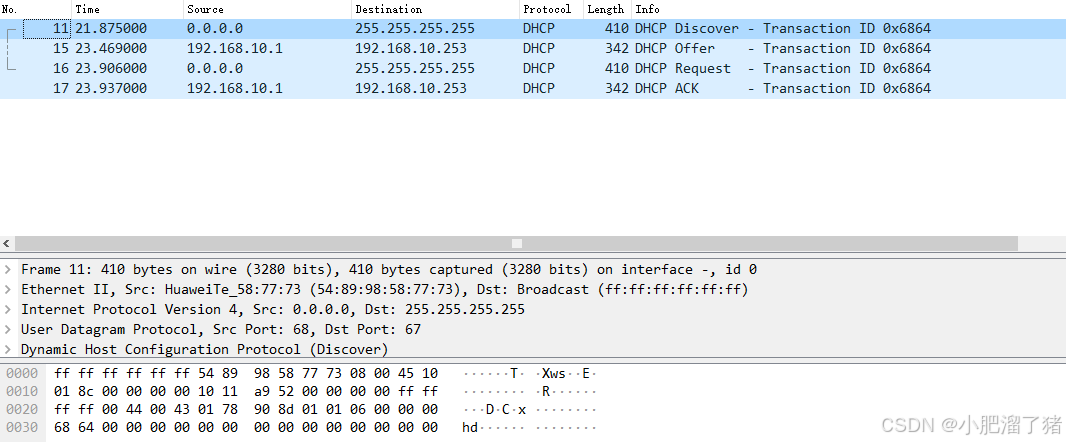

下面抓包看一下，可以看到里面有四条相关的信息

DHCP Discover：通常情况下电脑、手机、平板一些可以联网的终端，在自动获取方式，获取到网络后，会发送这条命令来寻找，网络内是否有DHCP服务器存在。

客户端默认情况下是没有地址的，二层三层都已广播形式，在一个广播域内寻找DHCP服务器，客户端默认只有MAC地址，没有IP想请求对应的信息，已option 55列出。

DHCP Offer：DHCP服务器收到客户端以后的响应包。

DHCP Request：客户端对应请求的这些信息没有问题。

DHCP ACK：服务器收到后会返回客户端，并将地址租用给客户端。
