探索未来视野：RK3566 AR眼镜主板（RK3566+DP显示输出）

各位科技爱好者、开发者以及对前沿产品感兴趣的朋友们，今天我要给大家介绍一款极具潜力的产品——RK3566 AR眼镜主板，它将为AR眼镜领域带来前所未有的可能性。

强大性能核心，驱动极致体验

RK3566 AR眼镜主板搭载了四核Cortex - A55平台，主频高达1.8GHz 1。这一强大的配置使得主板具备高性能、低功耗的特性，能够轻松应对AR眼镜在运行过程中复杂的计算任务，无论是处理高清图像、流畅运行各类AR应用程序，还是实现多任务的高效处理，都游刃有余。为用户带来丝滑流畅、毫无卡顿的AR视觉体验，让每一次的使用都充满惊喜。

卓越多媒体能力，打造逼真视觉盛宴

它拥有强大的多媒体功能，支持多种形式的硬件编解码，能够实现最高4K@60fps的解码和编码功能 1。这意味着在AR眼镜中，用户可以享受到超高清、流畅的视频播放效果，虚拟场景与现实场景的融合更加自然、逼真。同时，主板支持HDMI、MIPI、双LVDS、eDP多种高清显示接口，并且支持双屏同显 1。丰富的显示接口可以满足不同类型、不同规格的AR眼镜显示需求，无论是追求轻便小巧的设计，还是需要更大尺寸、更高分辨率的视觉呈现，都能轻松实现。

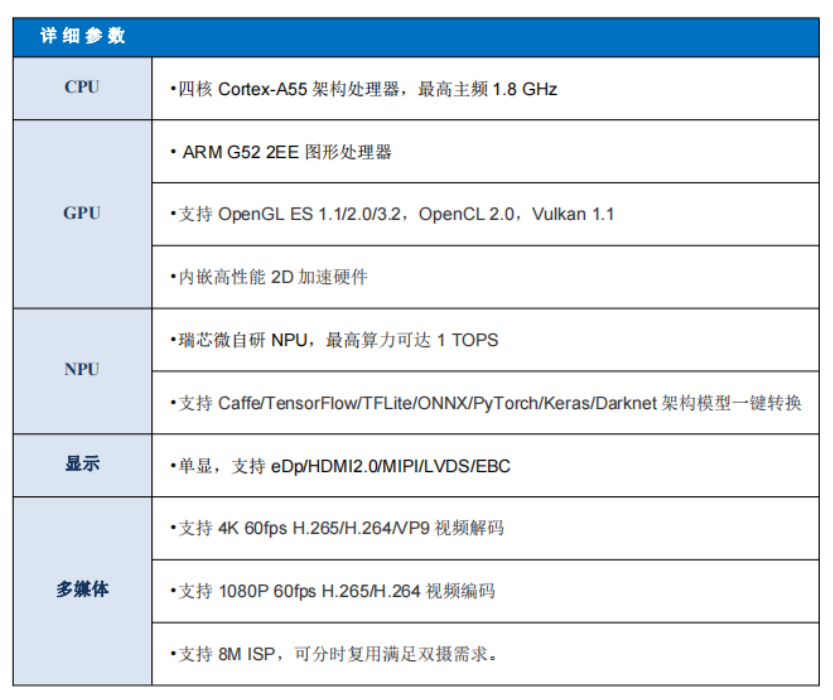

具体参数：

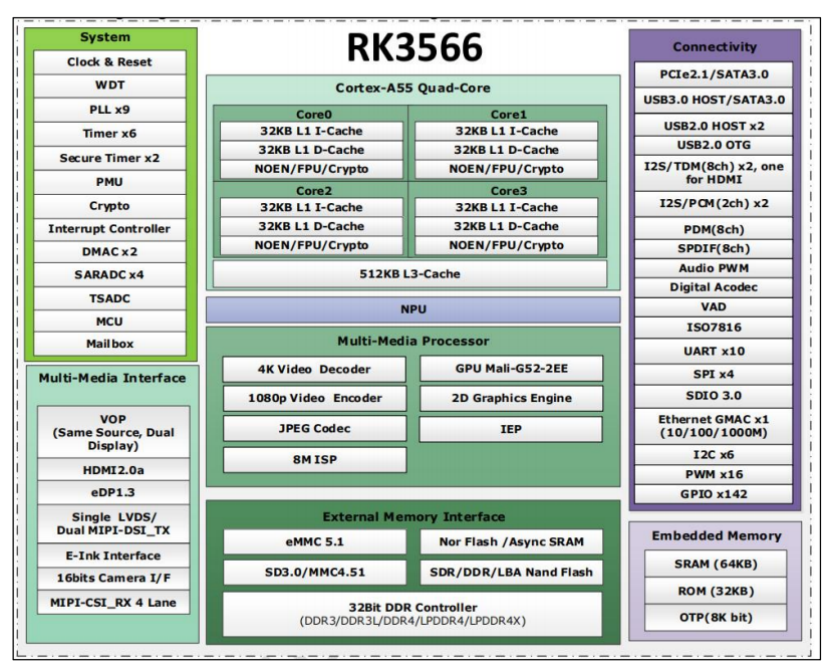

方案框图：

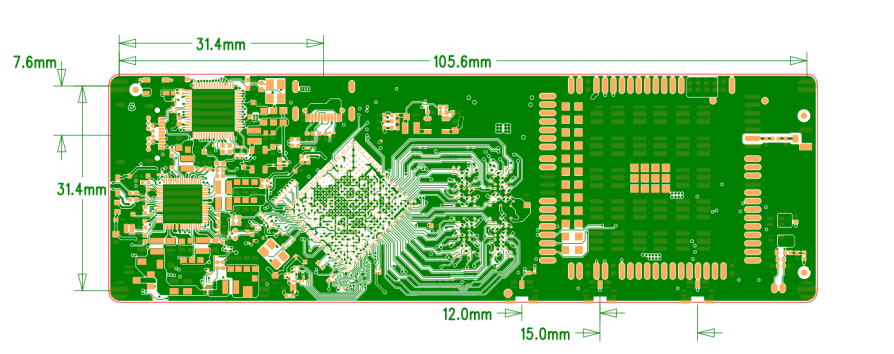

PCB尺寸：

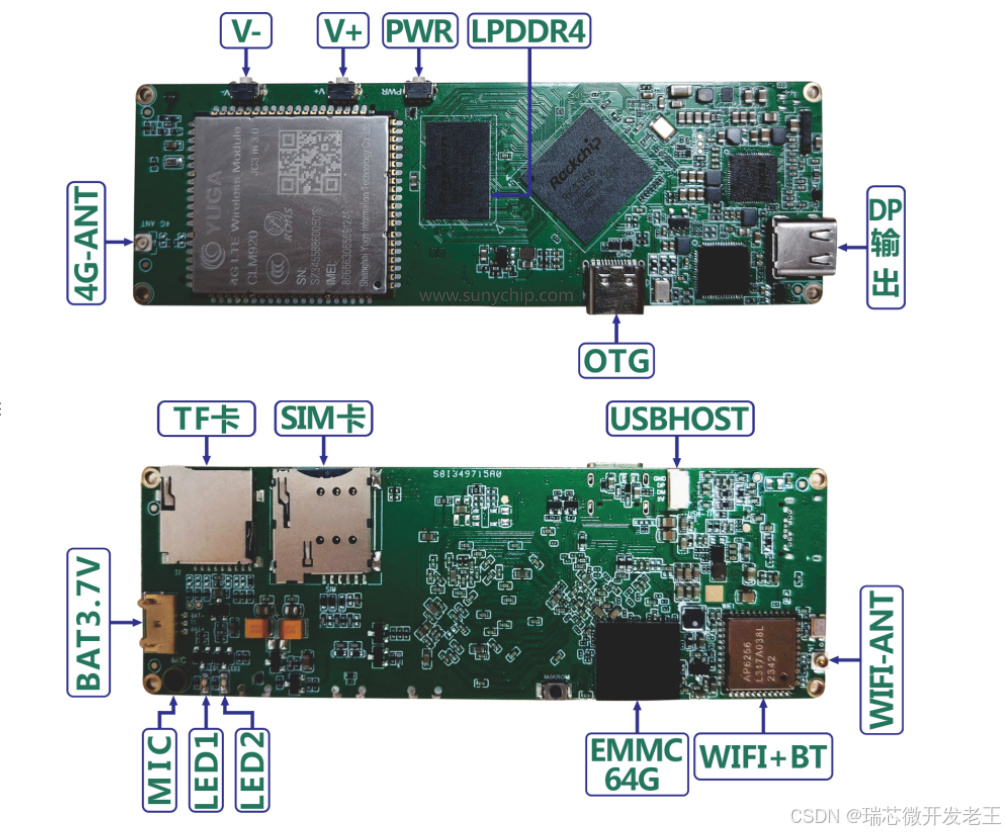

接口介绍：



基本功能列表

主要硬件指标
CPU	瑞芯微 RK3566
GPU	G52 GPU
内存	标配2GB （4GB 可选）
内置存储器	标配16GB EMMC  (8GB/32GB/64GB 可选)
网络支持	4G蜂窝网络、双频 WIFI（2.4G/5G）、蓝牙 5.0
Typec1	1路，仅做DP输出 1080P@60HZ
Typec2	1路，用于烧录、调式和接摄像头
USB接口	1路，采用4pin 间距1.0mm，用于接USB触摸
按键	3个按键，音量加、音量减、开关机
TF卡	1路，支持TF卡
音频输入	1路，模拟麦克风
电池接口	支持3.7V单节电池
LED	2路，1个用做开机指示，1个是用户自定义
电源	5V 3A
操作系统	Android 12
