电阻

贴片式电阻

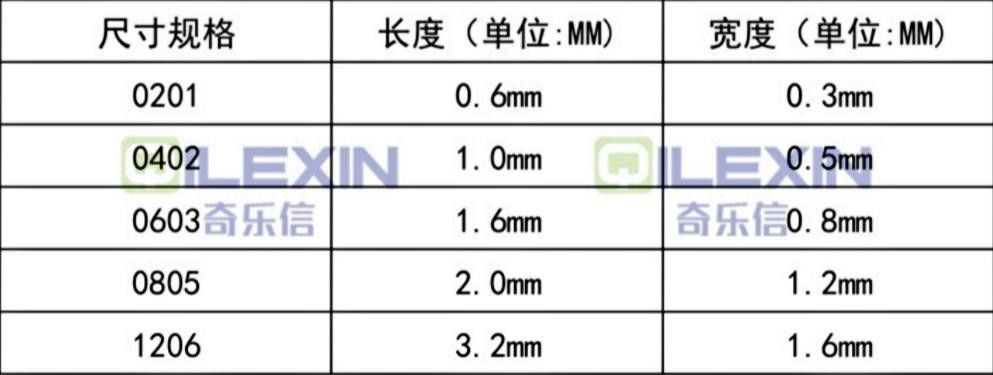

封装	封装尺寸	功率
0201	0.6mm*0.3mm	1/20W
0402	1.0mm*0.5mm	1/16W
0603	1.6mm*0.8mm	1/10W
0805	2.0mm*1.2mm	1/8W
1206	3.2mm*1.6mm	1/4W

直插式电阻

AXTAL-xx

表示直插式电阻的长度（单位为英寸）

封装	功率
AXIAL-0.3	1/8W
AXIAL-0.3 AXIAL-0.4	1/4W
AXIAL-0.4 AXIAL-0.5	1/2W
AXIAL-0.5 AXIAL-0.6	1W
AXIAL-0.8	2W
AXIAL-1.0	3W
AXIAL-1.2	5W

电容

直插式无极性电容

无极性电容封装以RAD为标识，有RAD-0.1，RAD-0.2，RAD-0.3等

后面的数字代表焊盘中间孔间距，单位英寸

1in=1000mil=2.54mm

直插式有极性电容（铝电解电容）

极性电容封装以RB为标识，有RB.2/.4,RB.3/.6,RB.4/.8等

第一个数字代表焊盘中心孔间距，第二个表示电容直径，单位英寸

有时会直接在描述封装时说电容的直径和高度，C10*16,表示该电容直径10mm，高度16mm.

贴片无极性电容

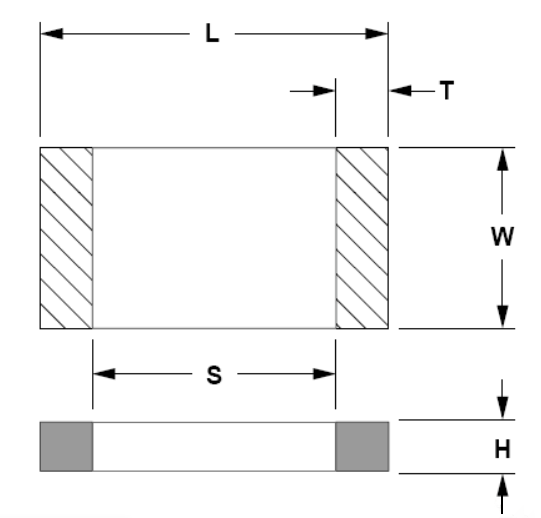

无极性贴片电容封装尺寸标准如下:

一般常用的封装为0805和0603两种，不过由于体积限制这种无极性贴片电容的容量不是很大。

大容量的贴片电容一般选择贴片钽电解电容或者贴片铝电解电容

钽电解电容

钽电解电容：常用的有4种，A、B、C、D型，其封装大小分别为：3216,3528,6032,7343

单位毫米，同样数字分别表示长和宽

优点:体积小，容量误差小，性能稳定，使用温度范围宽
缺点：耐压小，电流小，价格高

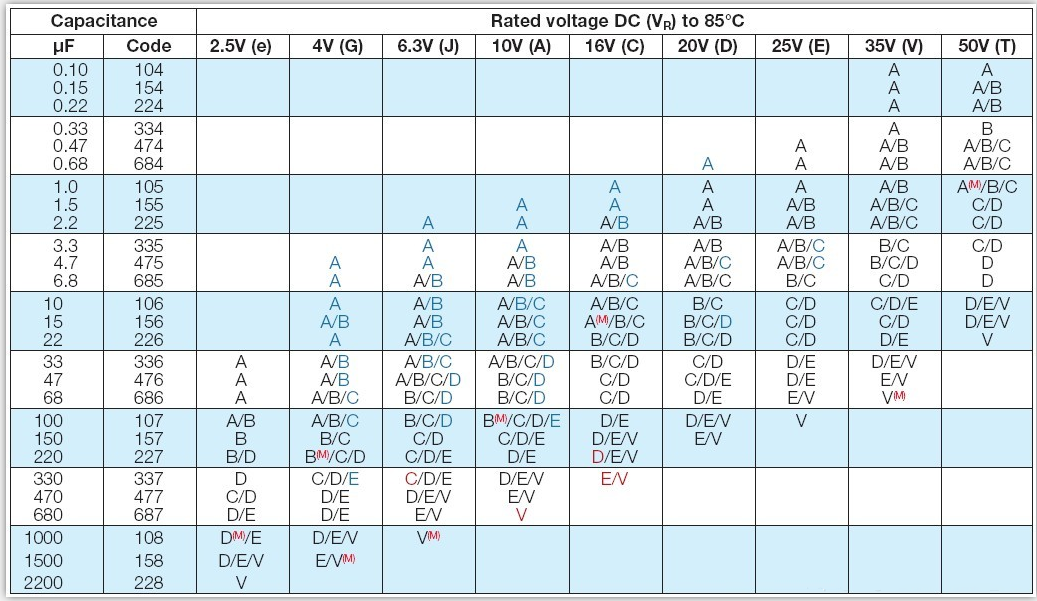

• 钽电解电容的封装与容量的对应表


• eg:贴片钽电容-B型3d模型和封装如下图所示：

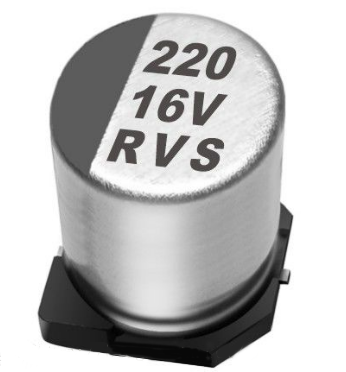

贴片铝电解电容

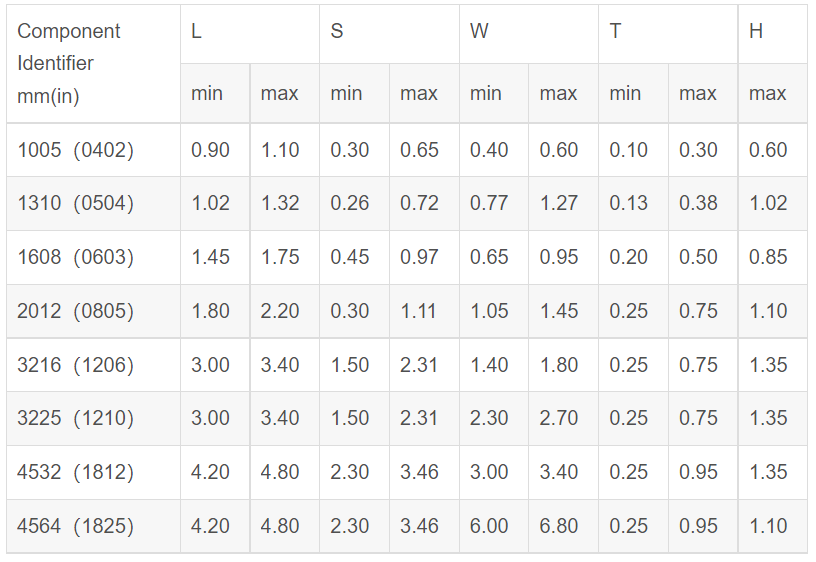

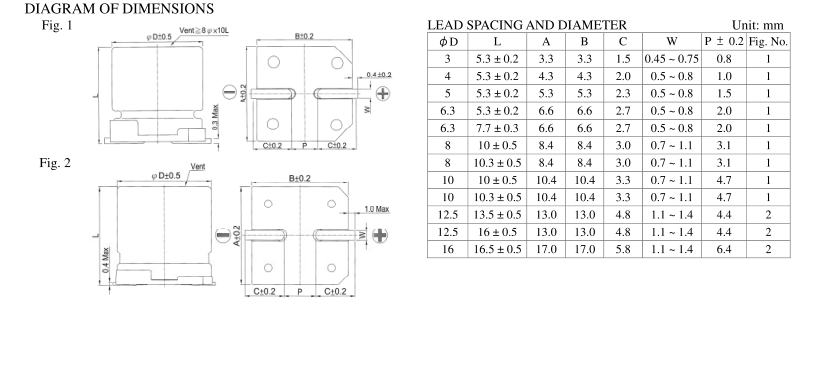

• 贴片铝电解电容封装尺寸

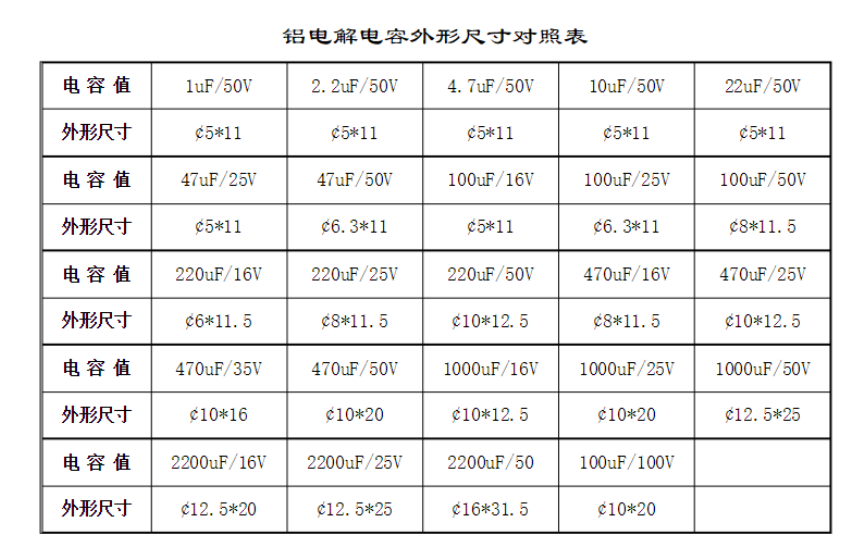

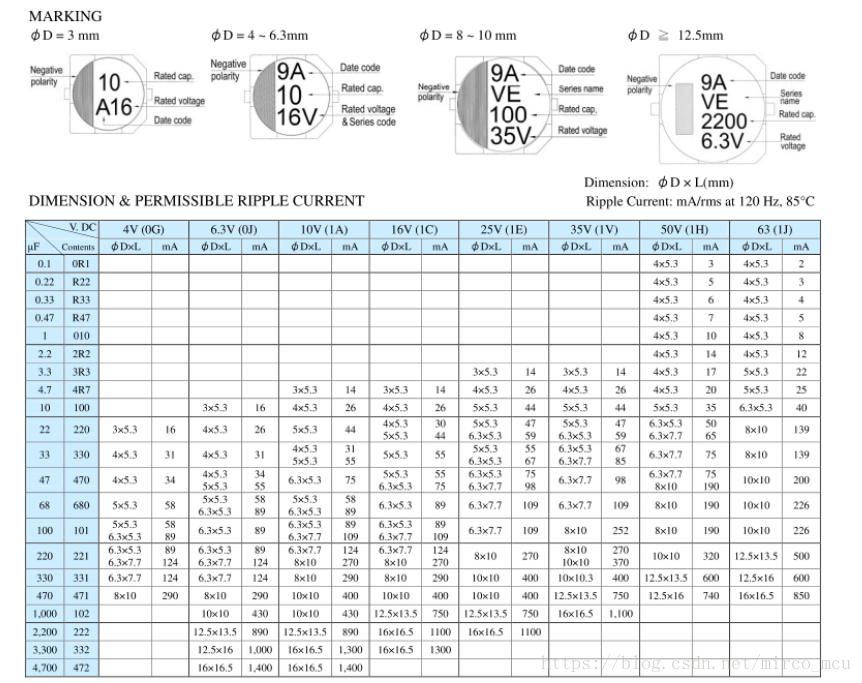

• 贴片铝电解电容封装尺寸与容量关系


• 贴片铝电解电容3D模型

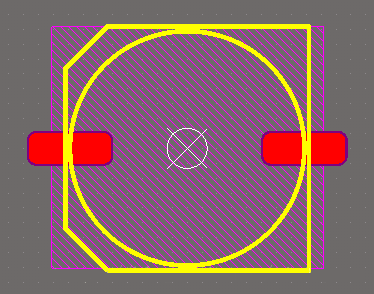

• 贴片铝电解电容PCB
