TYPE-C 6P 16P 24P

USB-TYPE-C

• USB TypeC 拥有诸多优点：双面可插不担心正反、可做USB/雷电高速传输载体，支持 PD快充、音频设备、HDMI传输、调试模式等诸多功能。

• 市面上的其他USB接口和充电接口在逐步被TypeC替代，可以预见的是，TypeC作为一种多兼容性接口，其未来会具有非常长的生命周期。

• 主要说明24P、16P、6P USB-TypeC接口的引脚定义，和USB-PD、USB接口类型，方便制作硬件设计时的参考。

24P TYPE-C

---

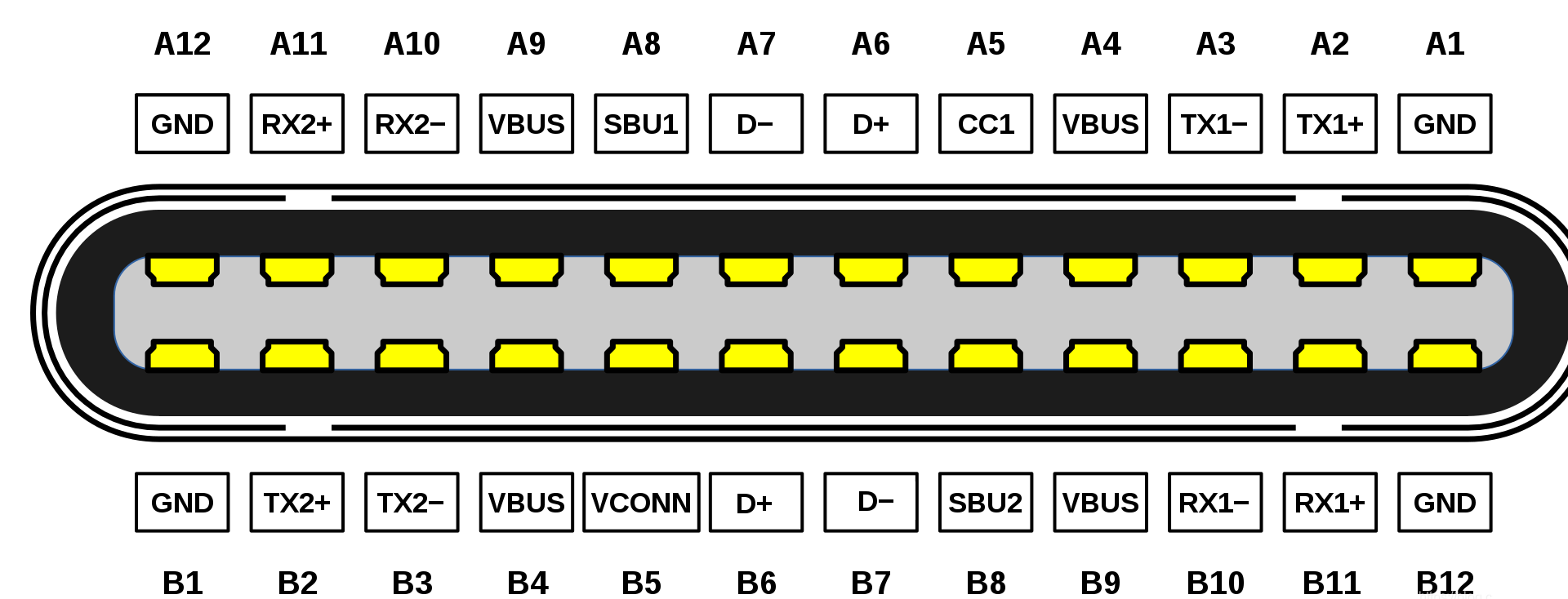

母头

---

---

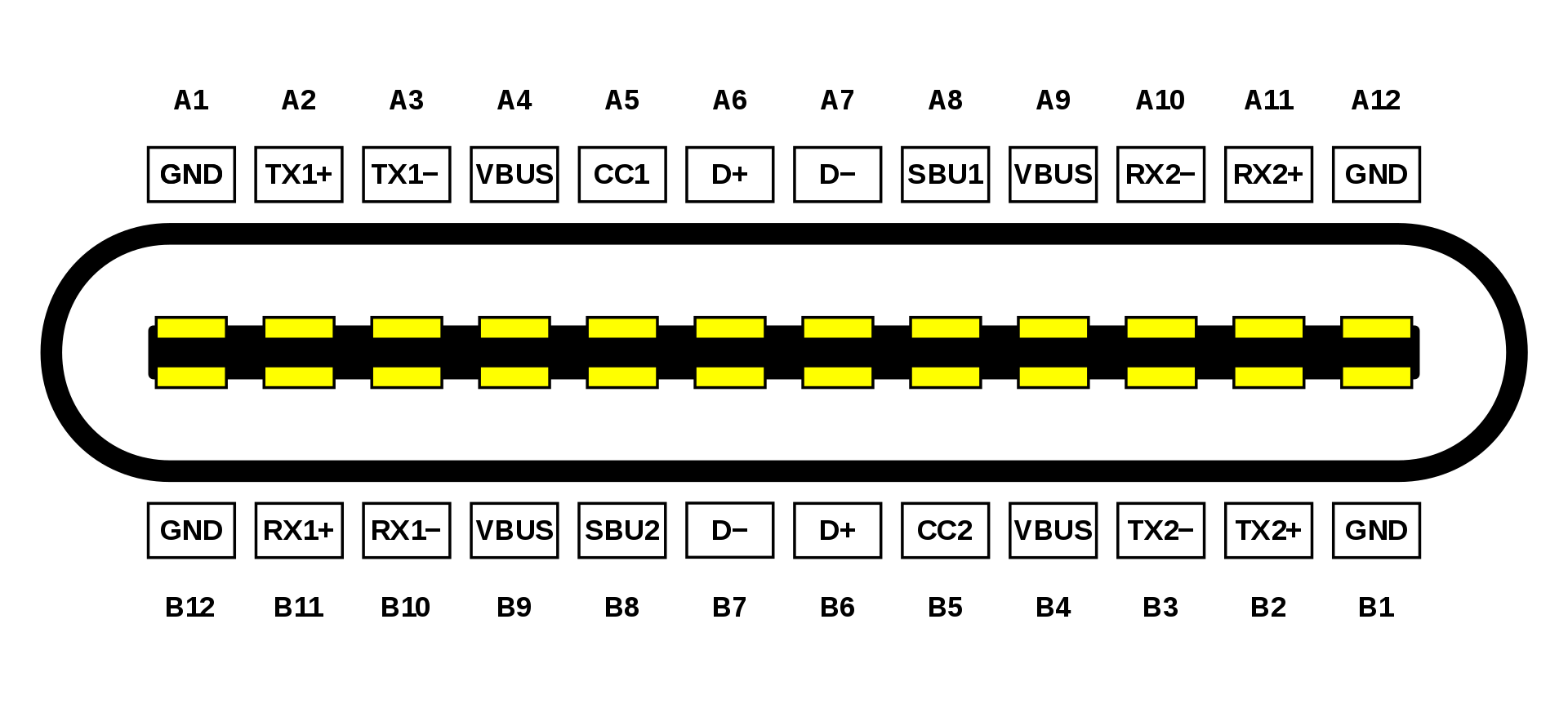

公头

---

插口内的Pin功能相对于中心对称。公头插入母头，无论正反插，引脚功能都完美契合。而且电源VBUS/GND都拥有4个Pin，最大支持5A电流，在保证高速数据传输的同时也提高了电流承载能力。

---

---

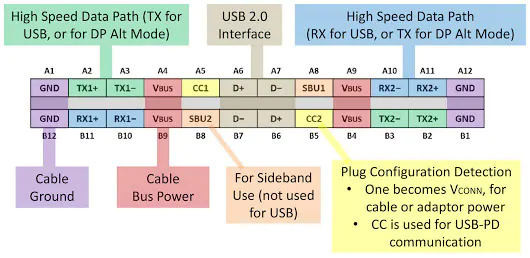

引脚功能分布

---

---

Pin	名称	功能描述	Pin	名称	功能描述
A1	GND	接地	B12	GND	接地
A2	SSTXp1	SuperSpeed差分信号#1，TX，正	B11	SSRXp1	SuperSpeed差分信号#1，RX，正
A3	SSTXn1	SuperSpeed差分信号#1，TX，负	B10	SSRXn1	SuperSpeed差分信号#1，RX，负
A4	VBUS	总线电源	B9	VBUS	总线电源
A5	CC1	Configuration channel	B8	SBU2	Sideband use (SBU)
A6	Dp1	USB 2.0差分信号，position 1，正	B7	Dn2	USB 2.0差分信号，position 2，负
A7	Dn1	USB 2.0差分信号，position 1，负	B6	Dp2	USB 2.0差分信号，position 2，正
A8	SBU1	Sideband use (SBU)	B5	CC2	Configuration channel
A9	VBUS	总线电源	B4	VBUS	总线电源
A10	SSRXn2	SuperSpeed差分信号#2，RX，负	B3	SSTXn2	SuperSpeed差分信号#2，TX，负
A11	SSRXp2	SuperSpeed差分信号#2，RX，正	B2	SSTXp2	SuperSpeed差分信号#2，TX，正
A12	GND	接地	B1	GND	接地

---

---

USB 2.0差分信号只会连接其中一边。USB Type-C 插头 无B6、B7。

---

---

16P TYPE-C(12P TYPE-C)

---

---

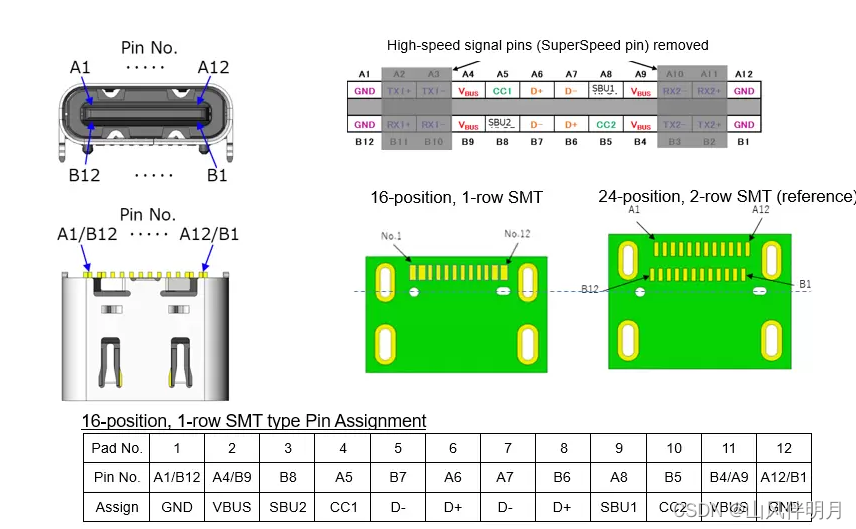

16p_引脚定义

---

---

16Pin TypeC在24Pin的基础上阉割了USB3.0的TX1/2、RX1/2，保留了SBU1/2、CC1/2、USB2.0的D+D-，除了没有USB3.0/3.1高速传输外，其他别无二致，同样支持 PD快充、音频设备、HDMI传输、调试模式等功能。

16Pin一般为接口厂家、封装的正式名称，平时使用时习惯称呼为12Pin。在接口设计时，将TypeC母座两端的两个Vbus和GND出线都并拢了起来，实际是16条出线，但焊接的焊盘只要12个。

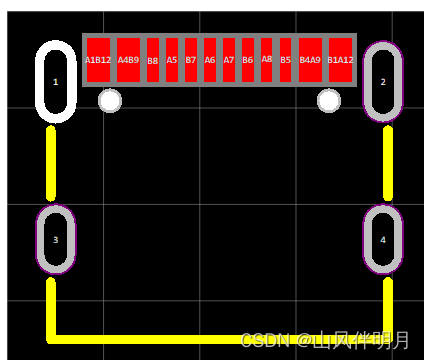

16p_封装

6P TYPE-C

• 对于玩具、牙刷等生活用品，产品定位上没有USB通信的需求，只需要USB取电充电。那么连USB2.0都可以省掉了。6Pin TypeC正式出道。
• 6Pin TypeC仅仅保留Vbus、GND、CC1、CC2。接口两侧对称分布着两组GND、Vbus，使得防反插功能保留，粗线也让其更为方便的传输大电流。
• CC1、CC2用于PD设备识别，承载USB-PD的通信，以向供电端请求电源供给。在传输电力的同时，USB数据传输不会受到影响。

---

---

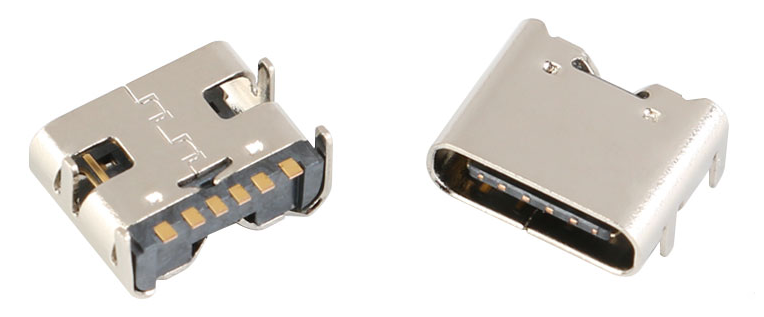

6p_母头

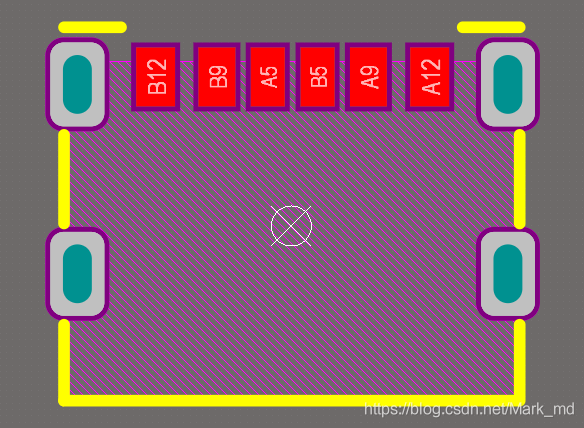

6p_封装

---

---

CC1、CC2的作用 - 设备识别、PD快充

高通CPU的QC快充通过提高输电电压，来提高输送功率。但QC协议中，通信使用的是USB的DP、DM，会导致充电的时候会对USB通信造成影响。

而USB-PD对电源设备的识别依靠CC1、CC2引脚，避免了QC标准与DP、DM的冲突。使得USB-PD在传输电力的同时，数据传输不会受到影响。
