CH340各型号区别

型号封装功能/特点
CH340GSOP16经典型号
CH340CSOP16免晶振, 引脚兼容CH340G(优先推荐)
CH340NSOP8免晶振,小封装(优先推荐)
CH340EMSOP10免晶振,小封装
CH340KESSOP10免晶振,内置防倒灌电路
CH340BSOP16免晶振,内置EEPROM,可修改PID,VID等,引脚兼容CH340G
CH9340KESSOP10免晶振,免驱动(WIN10以上,Linux,Android, MAC OS)
CH9340CSOP16免晶振,免驱动(WIN10以上,Linux,Android, MAC OS)
CH341AS0P28USB转串口/IIC/SPI/并口/打印口等
CH341BS0P28免品振，兼容CH341A
CH341FQFN28免品振，功能同CH341A
CH9341FQFN28免晶振，可修改PID/NID,串口波特率4Mbps
CH9342GS0P16USB转双串口
CH9344LLQFP48高速USB转四串口
CH9326S0P16USB(HID)转串口，双向透传
CH9328S0P16模拟HID键盘，串口数据转HID键盘值上传，适用于条码枪、电子秤等
CH9329S0P16综合CH9326和CH9328功能,同时支持模拟USB键盘+USB自定义HID

免外围电路的单片机串口一键下载方案

一、概述

CH340X/N/K/CH343/CH342等USB转串口芯片可实现不同类型MCU串口一键下载功能，对于支持多模式启动的STM32Fxxx/CH32Fxxx/CH32Vxxx等系列、ESP系列等MCU，使用CH340X、CH343和CH342芯片时无需外围三极管等逻辑控制电路，将芯片提供的输出信号脚直连MCU的BOOT与RESET复位引脚即可实现MCU BOOT和APP模式的控制切换和固件下载。对于AVR系列，51系列等MCU，可使用小封装，内置防倒灌设计等功能的芯片型号。除USB转串口下载方案，相关方案还有：以太网远程一键下载、蓝牙无线一键下载方案等

  • STM32Fxxx/CH32Fxxx/CH32Vxxx等系列MCU

  • ESP32/8266等系列MCU

  • 51系列MCU

二、方案特点

  • 电路精简可靠，串口上电、掉电、打开、关闭等操作均不影响MCU运行模式。

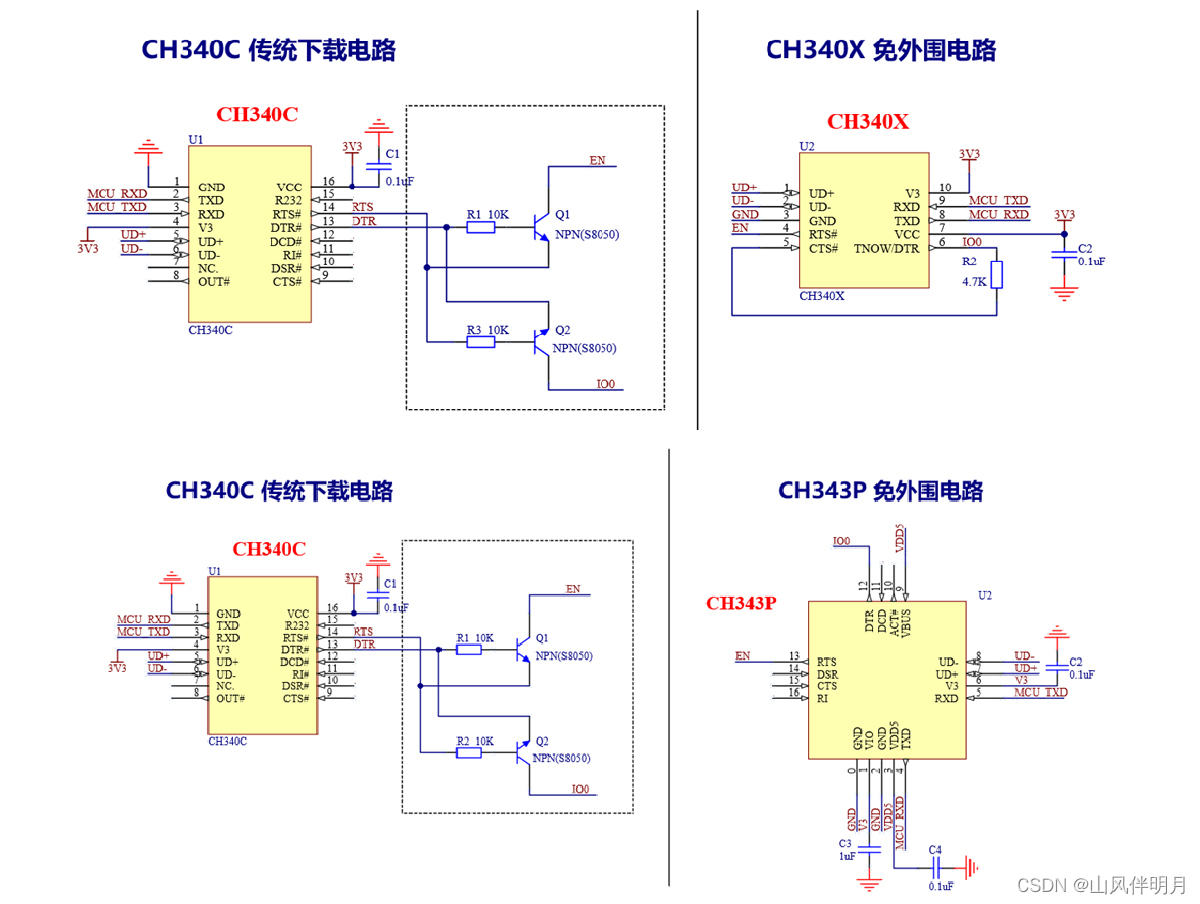

    • 传统一键下载电路需要2个三极管配合使用以保持BOOT常态低电平以及防止串口有动作时MCU误复位或误进BOOT下载模式。

  • 兼容MCU下载软件，无需修改。

  • 支持一键下载

    • 利用USB的热插拔特性和CH343PT插拔库函数，可在软件端实现插入后自动下载。

  • 提供QFN16、MSOP10、ESSOP10、SOP8等封装，还可定制封装。

  • CH343支持串口IO独立供电，可支持5V/3.3V/2.5V/1.8V等串口通讯，支持防向内电流倒灌。待机模式下最低功耗仅2uA。

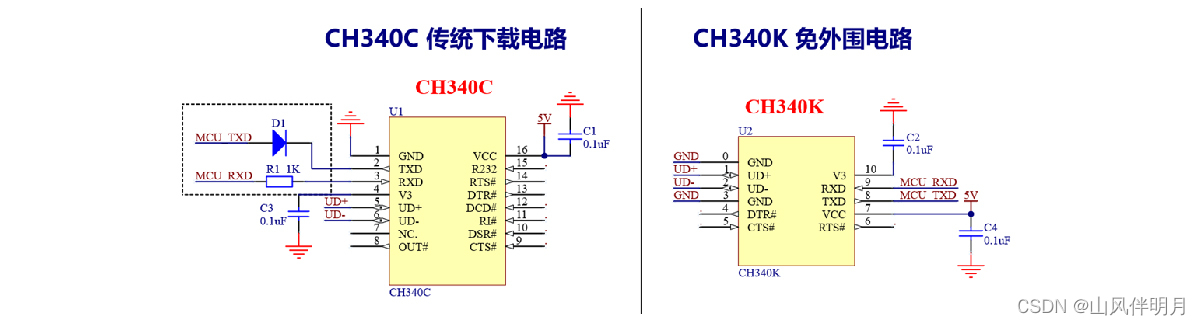

  • CH340K内置双向防倒灌设计、CH340X和批号末3位大于B40的CH340C/N的IO支持5V耐压和防向内电流倒灌。

三、下载原理及电路说明

STM32Fxxx/CH32Fxxx/CH32Vxxx等系列MCU

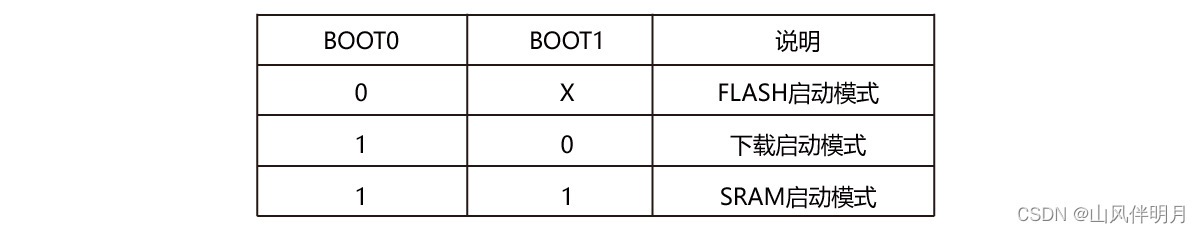

MCU启动模式

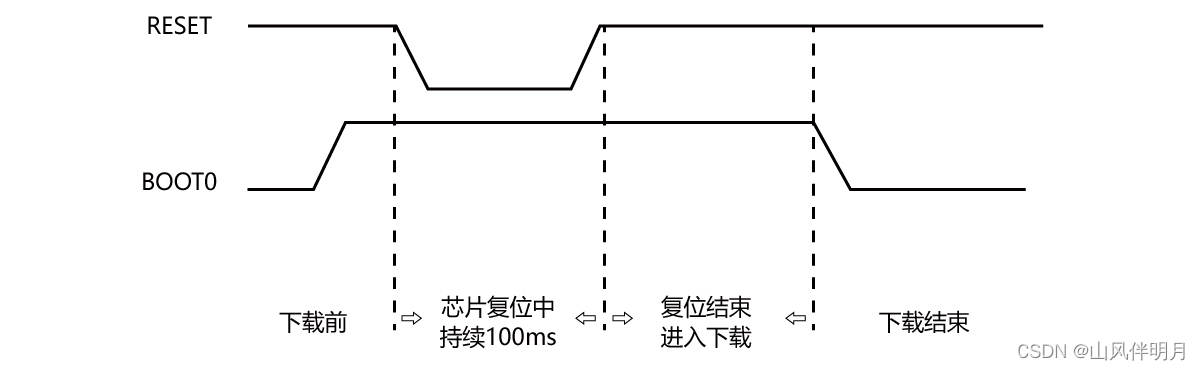

MCU为低电平复位，硬件上需要满足MCU复位后自动进入“串口下载”模式。下载时序示意图:

CH340X和MCU串口连接参照:

STM系列MCU与CH340X连接参照

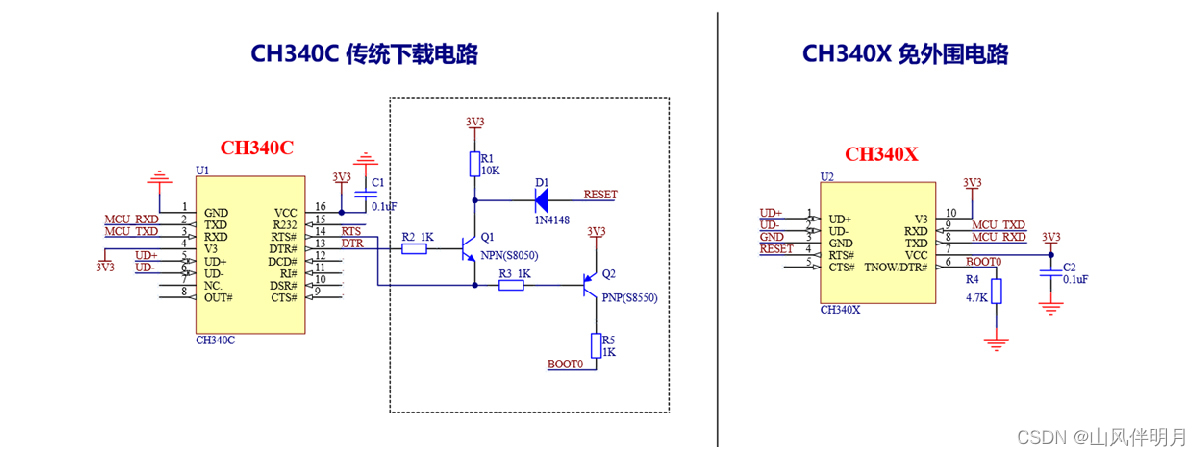

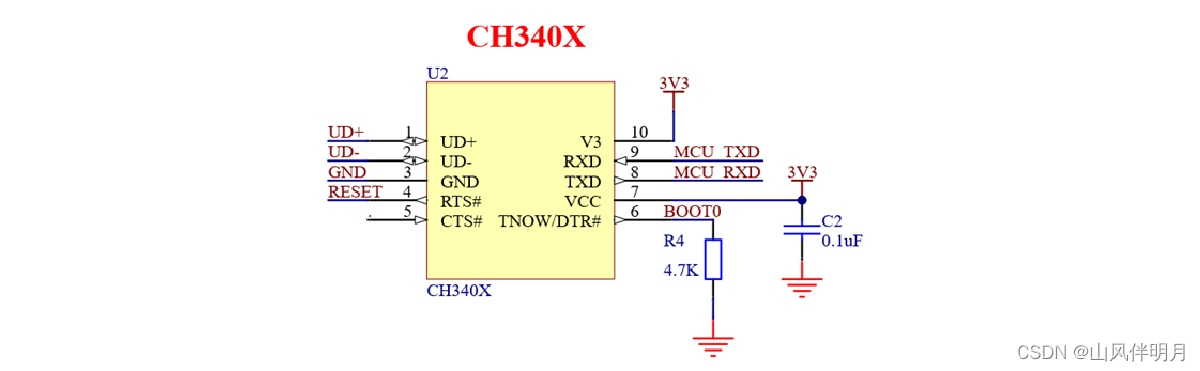

基于CH340X实现的32V/F系列MCU一键下载电路

CH340X芯片，6#脚外接3～5.6KΩ下拉电阻时会自动切换为增强DTR功能，引脚默认为输入状态，由下拉电阻保持为低电平，但可以由应用程序设置DTR引脚输出高电平或不输出，用于多模式MCU下载。

进行一键下载时，计算机端下载软件打开串口，先设置DTR（BOOT0）为高电平、设置RTS#（RESET）为低电平、再高电平，MCU自动复位进入BOOT下载程序。下载完成后，需恢复DTR为低电平、设置RTS#（RESET）为低电平、再高电平，MCU自动复位后正常运行应用程序。
注：

  • CH340X的6#外接的下拉电阻，建议4.7K。除用于CH340X启用DTR功能外，兼做MCU 的BOOT0下拉电阻。
  • CH340X的串口电压由芯片VCC供电电压决定，使用时需注意电压匹配
ESP32/8266等系列MCU

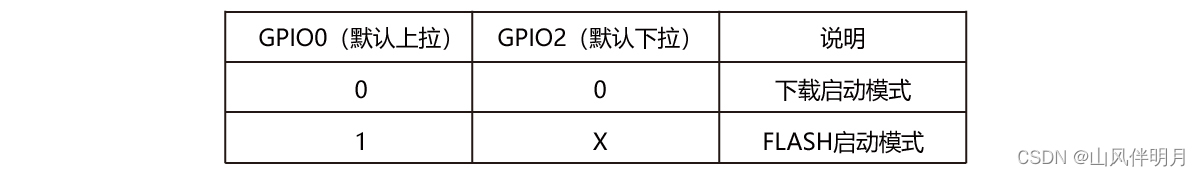

ESP系列MCU启动模式:

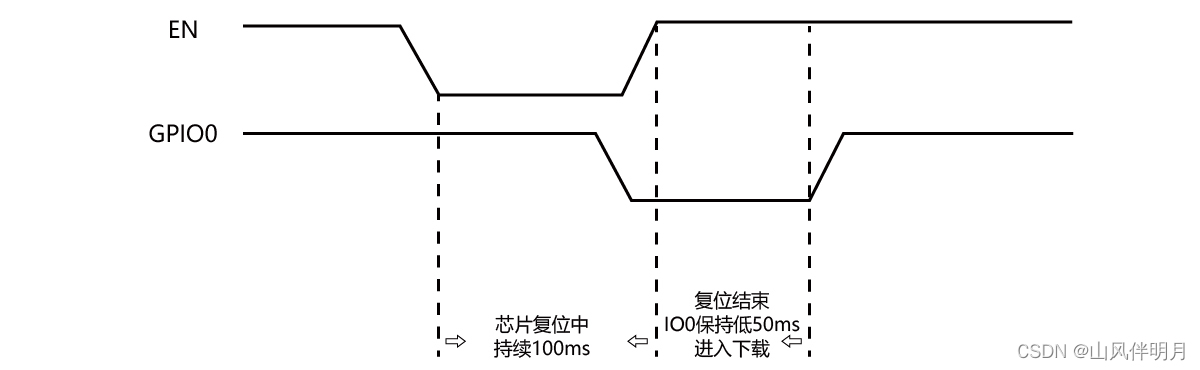

MCU为低电平复位，硬件上需要满足MCU复位后自动进入“串口下载”模式。下载时序示意图:

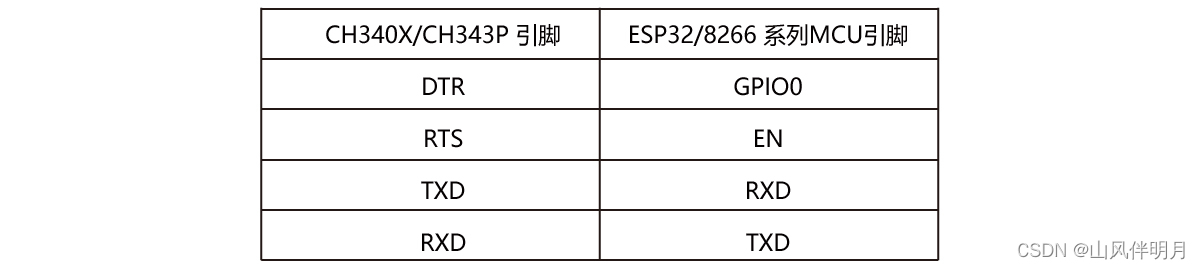

CH340X/CH343P和MCU串口连接参照:

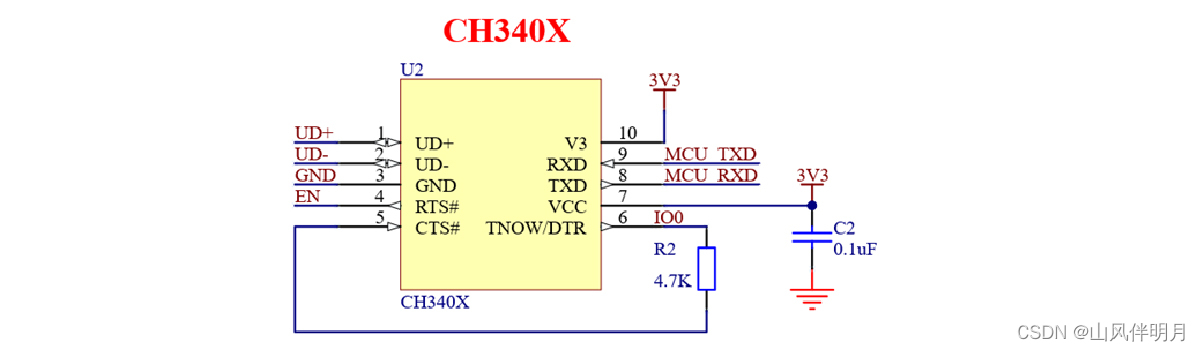

基于CH340X实现的ESP32/8266系列MCU一键下载电路

在这里插入图片描述

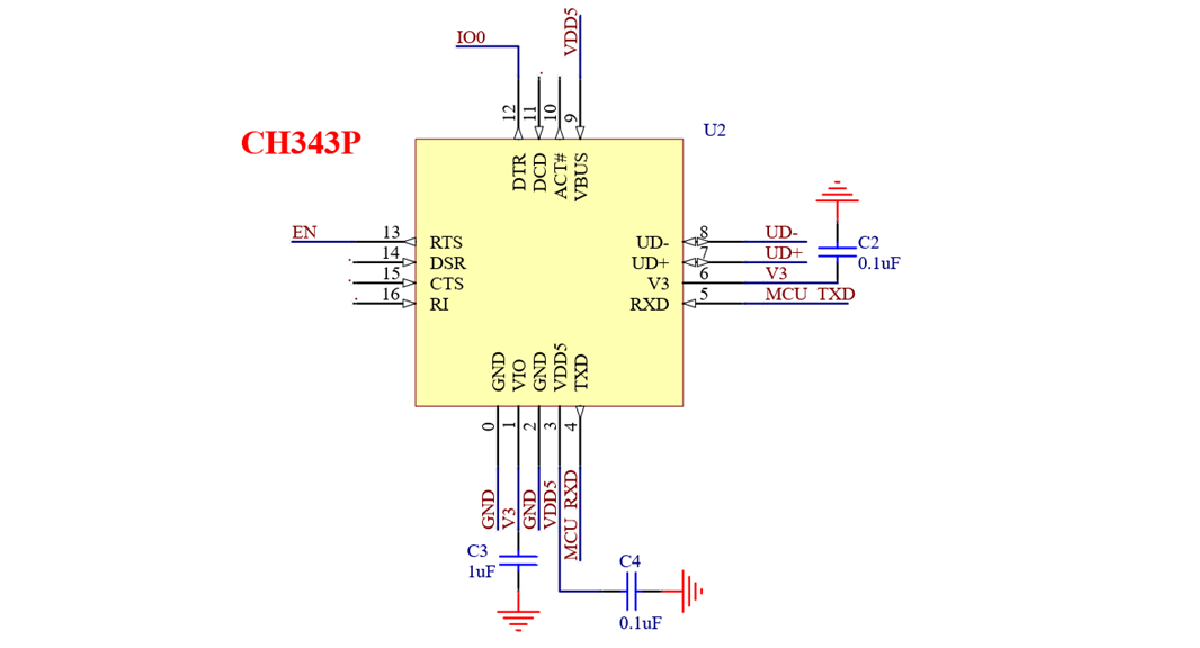

基于CH343P实现的ESP32/8266系列MCU一键下载电路

基于CH343P实现的ESP系列MCU一键下载电路
进行一键下载时，计算机端下载软件打开串口，先设置DTR#（IO0）为低电平、设置RTS#（EN）为低电平、再高电平，MCU自动复位进入BOOT下载程序。
注:

  • CH340X芯片，5#脚和6#脚之间串接3～5.6KΩ电阻时#6脚会自动切换为推挽输出的DTR#功能，引脚默认为强高电平，由应用程序设置DTR引脚输出高低电平。
  • CH340X的串口电压由芯片VCC供电电压决定，CH343的串口电压由芯片VIO供电电压决定，使用时需注意电压匹配
