BAV99W 器件的作用

首先了解一下二极管：

全面认识二极管，你学废了吗？

通过立创商城，去查阅资料，可以下载其数据手册。

内部相当于两个二极管，但开关速度要比一般的二极管快。一般做保护作用。

常用接法：公共端接信号端输出，其他两个一个接电源，一个接地。

作用：

保护作用：这样信号端的电压如果大于电源，能够泄放到电源，如果小于地为负，泄放到地，使两端电压稳定。
分流作用：如果只需要正信号或负信号就可以用其分流。

使用方法如下：

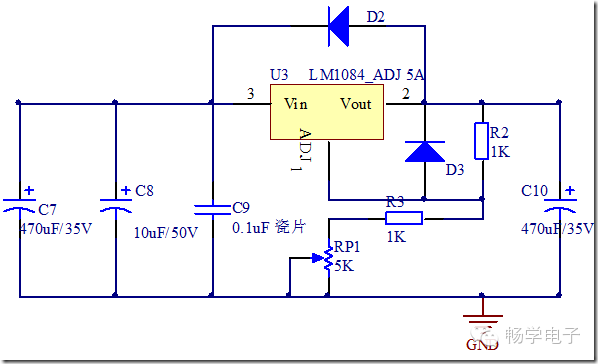

二极管保护电路，防止击穿与过压，一直应用很广泛！比如：

又比如串口通信保护电路：

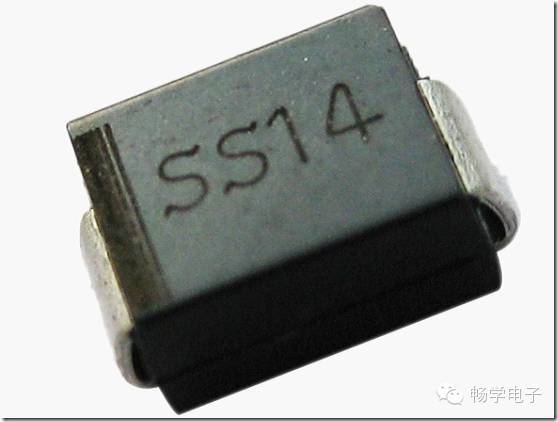

可是这家伙好肥，有时候为了较少体积，缺往往被这厮拦住了去路。。。。

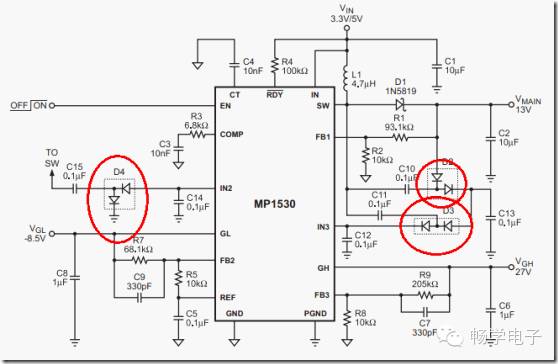

最后比较崩溃，在搞一个LCD的电源驱动IC，传说中的MP1530。其他木有问题，可是有一个器件我竟然不认识！！！，如下：

恕我见识短浅，没看过世面，真的没用过这个东东。。当然用2个SS14搭起来必然是可以的，只是，不完美。。。

询问了很久，有人跟我说是钳位，有人跟我说是电荷泵，还有人……

林子大了什么屌都有，。。。。。。

也许人品比较好，我在搞奇美LVDS 1024*768的LCD驱动电路，另一个家伙在设计奇美 640*480 RGB屏幕，但是同一公司的架构雷同，他也纠结的设计中，在某群看到我的提问，私下贴心的告诉我，这是：

翻译一下是不是肖特基双二极管呢？？？

应该是的吧。。

恰好实验室大神回来了，告诉我是BAV99，他经常用，如下这厮：

据说在电脑的主板上的VGA部分，在RGB上就有BAV99。印象中RGB的门限是0.7V左右，高于它，恰好呗二级管保护起来了。。。这么神奇。。。

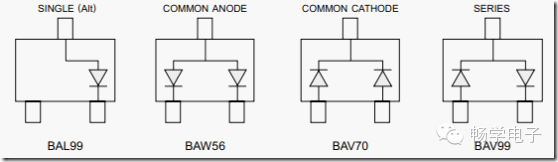

www.alldatasheet.com一看，原来世界这么精彩，能承受75V电压以及100V冲击，此类封装mini，共有如下4中不同的类型，1位以及2位的所有组合，包括BAL99，BAW56，BAV80，BAV99，还是我们孰知的SOT23-3封装，基本满足了我们所有的设计，那么神奇。。。

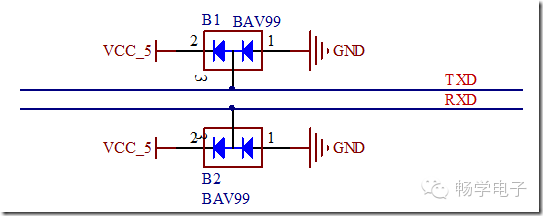

于是乎修改串口收发电路如下，简洁明了，世界开始变得纯洁：

当电压高于5V，二级管导通，从而保护电路；同样，当电压低于0V，另一个二级管导通，还是保护电路。作用当然一样，只是爽了很多！！！

好东西啊。。。

好吧我承认我俗了。。。。
