STM32F103基于Simulink自动代码生成之ADC采集

cube配置，目前按网上说的多通道DMA+TIM中断触发，没法实现，Simulink生成的代码一直卡在DMA中断，而其他中断进不去，没查到原因。

取消DMA，用ADC中断，多通道的还是有问题，Simulink生成的代码中断可以正常进，但ADC采集的值不对，没查到原因。

最终只能用单通道，ADC中断，不连续采集，不用DMA，测试了ADC1和ADC2同时用的话，是可以的，采集的值没问题。本文就是采用的此方式。

如果有大佬成功实现过了DMA+TIM中断触发的simulink代码生成，欢迎指导小弟~~~

也欢迎在做STM32自动代码生成的童鞋与我交流~~

QQ/Wechat:9535909472

目录

CUBE配置：

时钟树配置：（最高时钟只有12M）

ADC配置：

Simulink模型建立：

测试效果：

附件





---



CUBE配置：

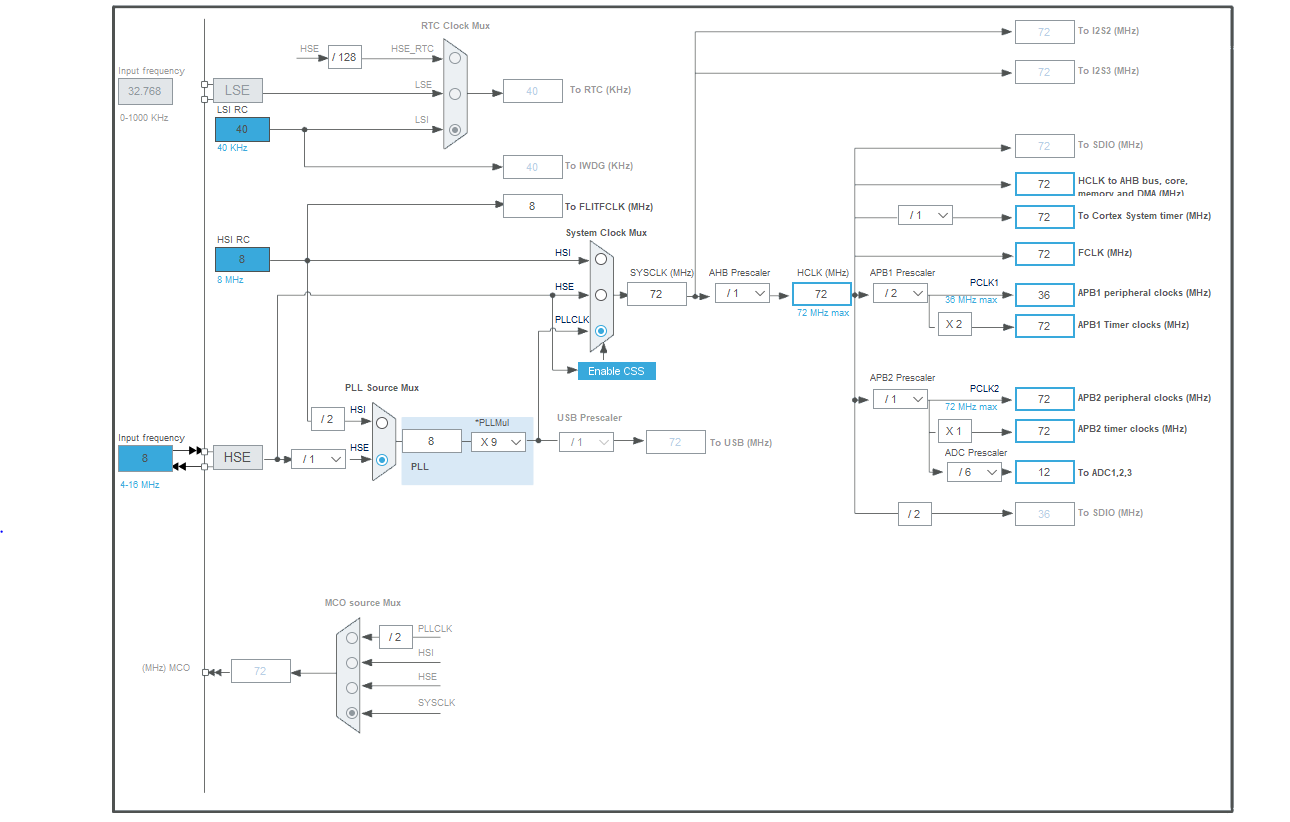

时钟树配置：（最高时钟只有12M）

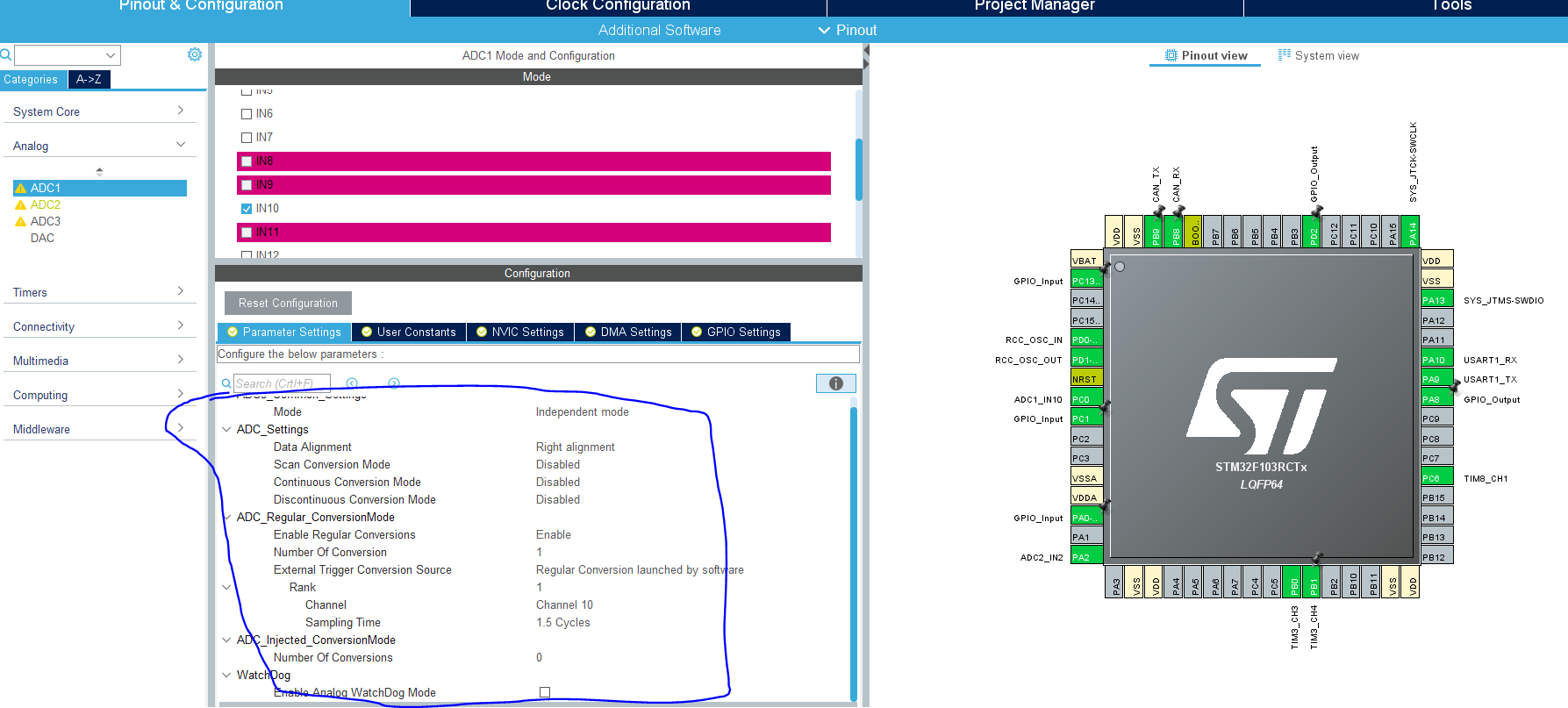

ADC配置：

Mode Independent mode ADC1 和ADC2 工作在独立模式（如果只有ADC1的话，只能选独立模式）

Data Alignment 　　　　　　　ADC 数据向左边对齐还是向右边对齐（默认右对齐）

Scan Conversion Mode Disable 是否开启扫描模式（如果是多通道的话，只能选开启，单通道只能选不开启）

Continuous Conversion Mode 　Disable 　 是否开启连续转换（此处选择不开启，开启后会导致其他中断进不去）

Discontinuous Conversion Mode 　Disable　是否开启单次转换（单通道只能Disable，多通道可以选择Enable）

ADCs_Regular_ConversionMode （规则通道转换模式）

Enable Regular Conversions　　　　　　ENABLE启用定期转换

Number of Conversion 　　　　　　　 ADC转换的通道数量 1 （单通道只能选择为1）

External Trigger Conversion Source 　　 by software 软件触发转换（可以选择TIM中的中断触发，但是Simulink中生成完的代码有问题，最终还是没用中断和DMA）

Rank 只有通道为2个以上时才可以开启扫描模式

Channel 　　　　　　　　　　　　 　 ADC转换通道 10

Sampling Time 　　　　　　　　　 ADC采样周期 1.5cyces

ADC_Injected_ConversionMode　　　　　　　 （注入通道转换模式）暂时没用到。

WatchDog 暂时没用到。

转换时间=采样时间+12.5个周期 = 14个周期

由时钟树可知，ADC的频率为12M，得到转换时间为 14/12M = 1.17us

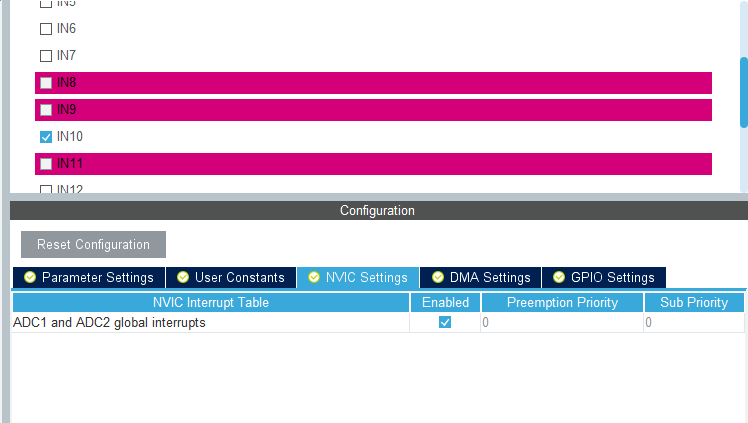

打开ADC中断：

ADC2配置和ADC1一样，此处不再叙述。

没有用DMA，所以CUBE的配置就这些。本工程是在之前一篇文章的基础上改的，其他配置参考上一篇文章。

Simulink模型建立：

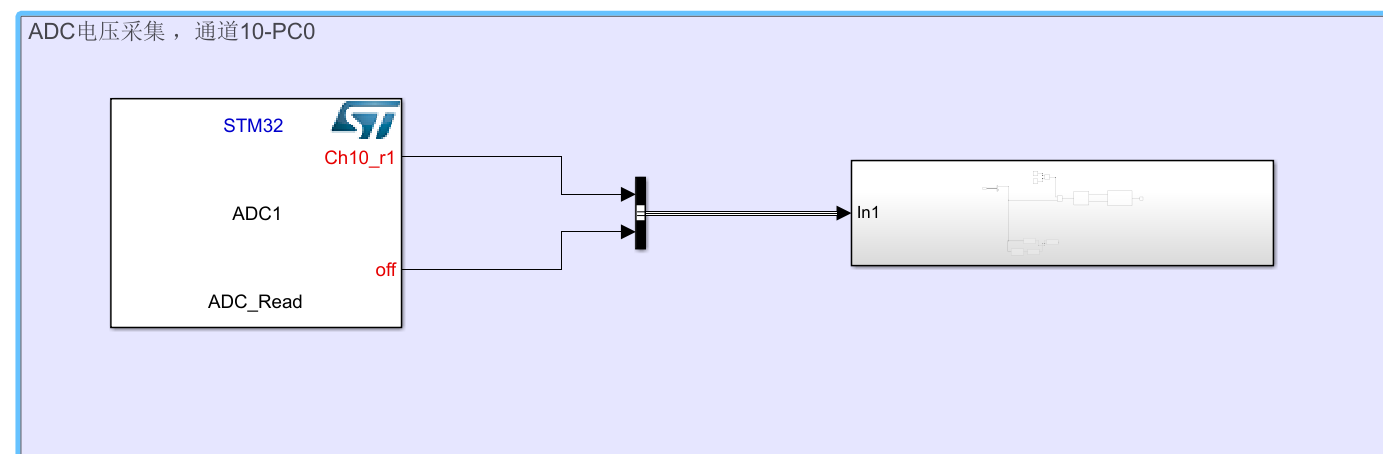

模块库中找到ADC模块，我是将他放到500ms定时和1s定时中，一个ADC1，一个ADC2(配置同1)

此处的模块只负责读取ADC采样的值，采集和转换是一直在中断进行的。

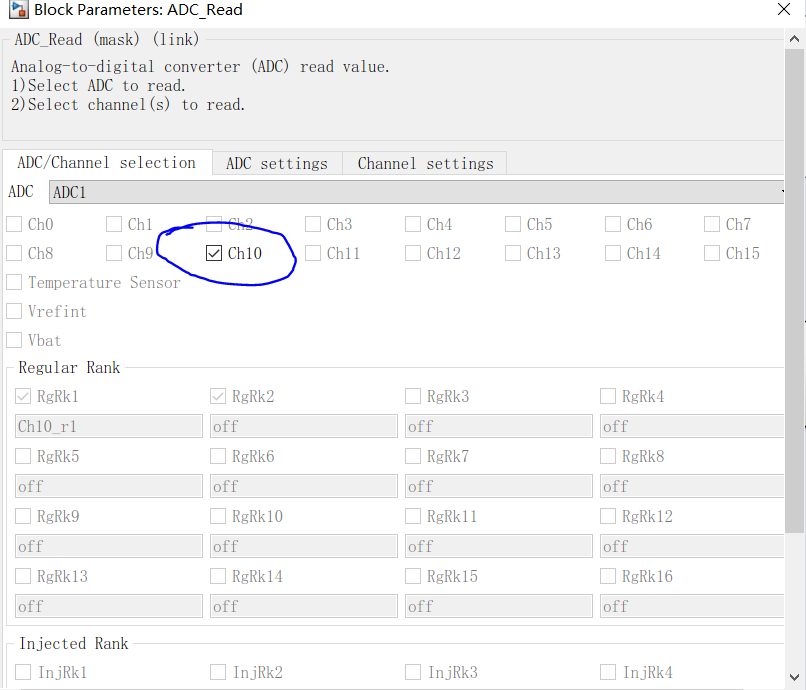

我这里配置的是通道ADC1-通道10

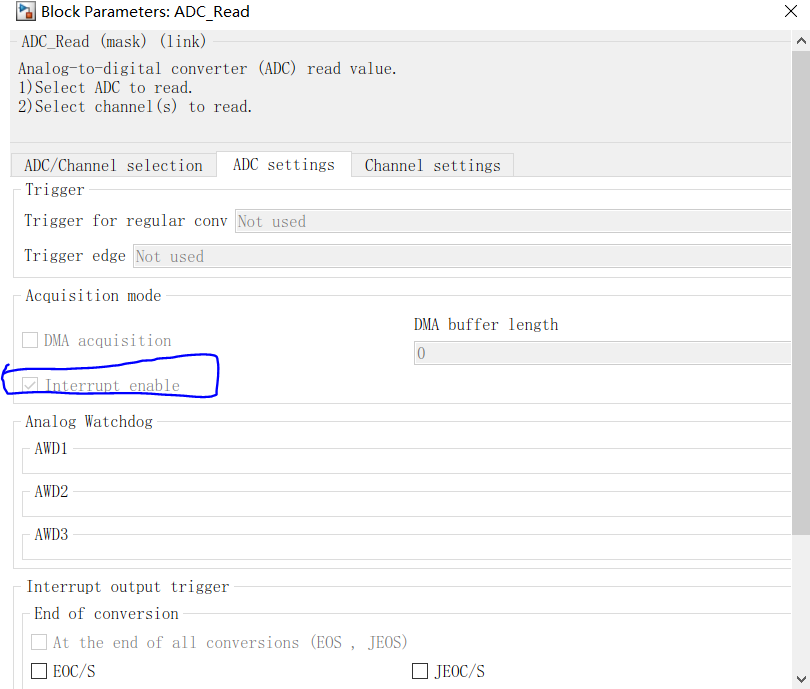

CUBE中配置后，此处的中断是打开的，且不能修改。（关闭中断只能在cube中配置）

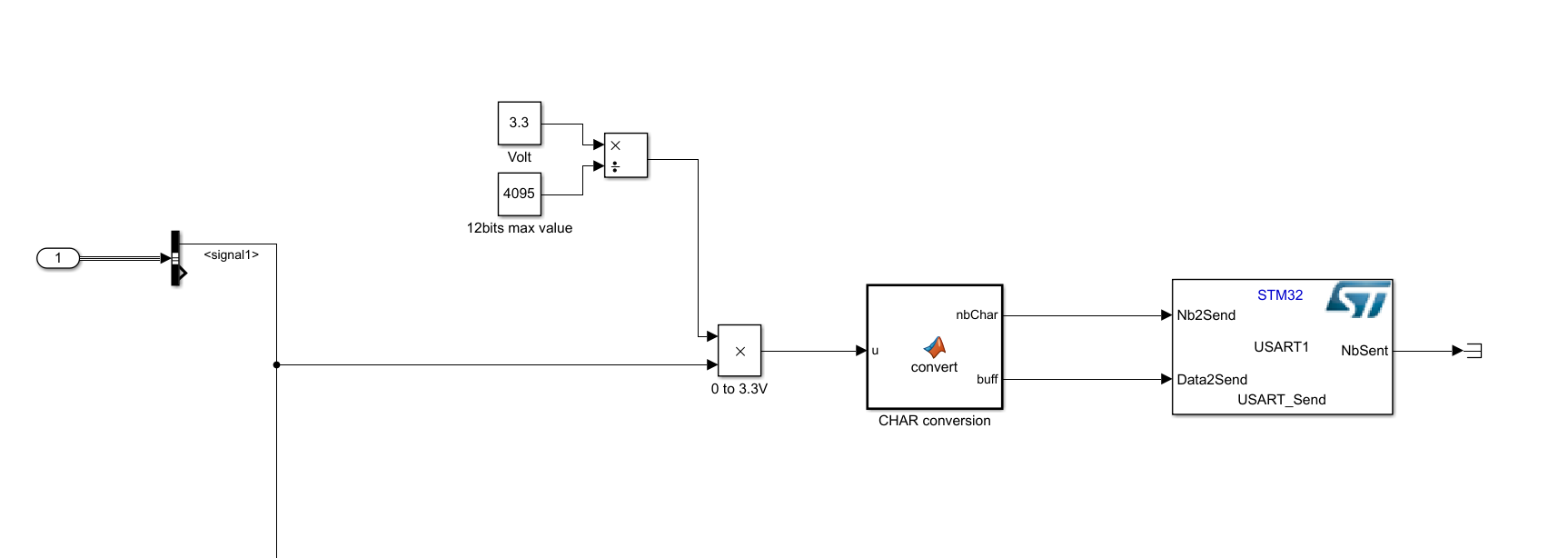

输入信号为12位精度的ADC值范围0-4095，电压范围0-3.3（本次用的开发板adc采集的电压最高只能到3.3v，如果要测5V，需要改硬件）

CHAR 转换模块在ADC Demo中有，如果找不到的话，可以参考我的工程。

ADC2和ADC1类似，只是放到了1s定时中断里面，然后在转换模块中加了个2，用于串口打印时区分。

到此模型建立完成，Ctrl+B生成代码，打开工程，编译，下载。

测试效果：

其他中断还可以正常触发，ADC采集也可以正常采集电压。

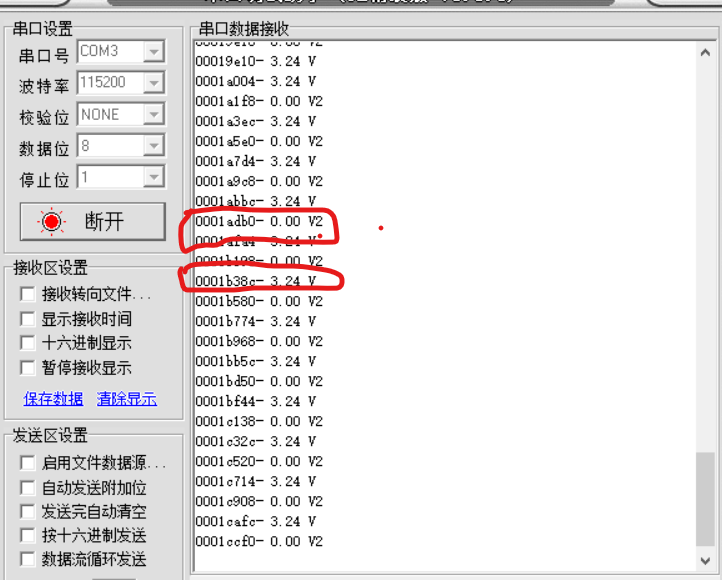

ADC1采集通道接电源，采集电压3.24v，ADC2采集通道接地，采集电压0V

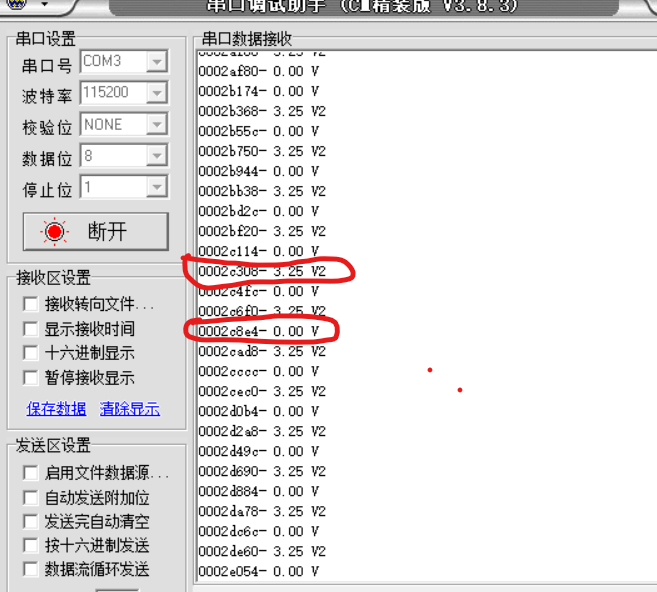

ADC2采集通道接电源，采集电压3.25v，ADC1采集通道接地，采集电压0V

附件

CUBE工程，Simulink模型及生成的代码工程
