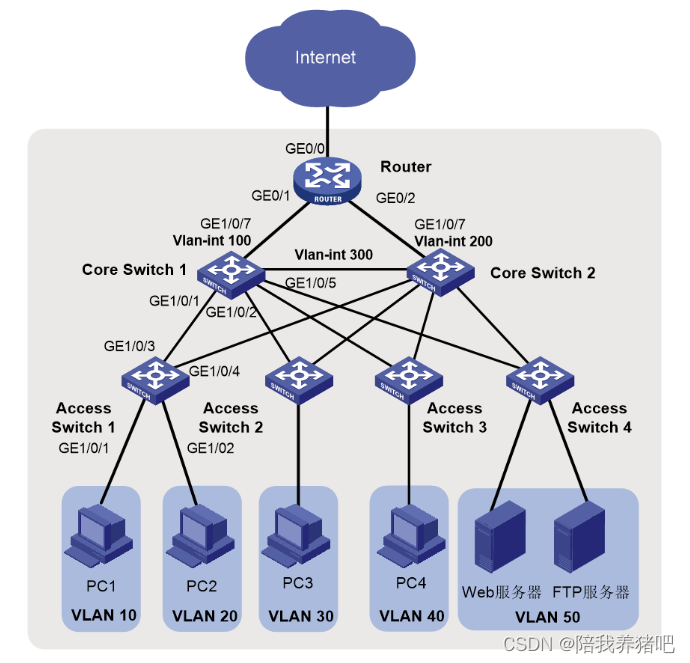

一、组网需求

在中小园区中，S5130系列或S5130S系列以太网交换机通常部署在网络的接入层，S5560X系列或S6520X系列以太网交换机通常部署在网络的核心，出口路由器一般选用MSR系列路由器。

  • 核心交换机配置VRRP保证网络可靠性。
  • 园区网中不同的业务部门划分到不同的VLAN中，部门间的业务在核心交换机上通过VLAN接口三层互通。
  • 核心交换机作为DHCP服务器，为园区网用户分配IP地址。
  • 接入交换机上配置DHCP Snooping功能，防止内网用户私接小路由器分配IP地址；同时配置IP Source Guard功能，防止内网用户私自更改IP地址。
  • 在出口路由器上对双向流量配置基于IP的限速。

二、配置思路与数据规划

(1)     登录设备

(2)     配置管理IP地址和Telnet功能

(3)     配置网络互连互通

(4)     配置核心交换机DHCP功能

(5)     配置核心交换机OSPF功能

(6)     配置核心交换可靠性功能

(7)     配置限速

配置数据表

配置步骤

配置项

配置数据

说明

登录设备

通过Console口登录

设置传输速率等通信参数

PC端通过终端仿真软件登录设备

配置管理IP和telnet功能管理VLANVLAN 5

交换机缺省VLAN为VLAN 1。一般不将其配置为管理VLAN

本文将VLAN5配置为管理VLAN

管理用以太网口或管理VLAN接口IP地址10.10.1.1/24

此处以ACCSW1为例。

有管理用以太网口的交换机，可为管理用以太网口M-GigabitEthernet0/0/0配置IP地址用于登录交换机。

没有管理用以太网口的交换机，可为管理VLAN接口配置IP地址。

配置接口和VLAN端口类型连接交换机的端口建议设置为trunk，连接PC的端口设置为access。

trunk类型端口一般用于连接交换机。

access类型端口一般用于连接PC。

hybrid类型端口是通用端口，既可以用来连接交换机，也可用来连接PC。

VLAN ID

ACCSW1：VLAN 10、20

CORESW1：VLAN 10、20、30、40、50、100、300

为实现部门A和部门B二层隔离，将部门A划分到VLAN10中，部门B划分到VLAN20中。

核心交换机1通过Vlan-int100连接出口路由器

核心交换机上配置DHCP服务器功能DHCP ServerCORESW1、CORESW2在核心交换机1、核心交换机2上部署DHCPServer
地址池

VLAN 10：ip pool 10

VLAN 20：ip pool 20

部门A的终端从ip pool 10中获取IP地址

部门B的终端从ip pool 20中获取IP地址

地址分配方式基于全局地址池无
配置核心交换机路由IP地址

以CORESW1为例：

Vlan-int10：192.168.10.1/24

Vlan-int20：192.168.20.1/24

Vlan-int100：172.16.1.1/24

Vlan-int300：172.16.3.1/24

Vlan-int100用于核心交换机1与园区出口路由器对接。Vlan-int300用于核心交换机1与核心交换机2对接

在核心交换机1上配置Vlan-int10、Vlan-int20的IP地址后，部门A与部门B之间可以通过核心交换机1互访

配置出口路由器公网接口的IP地址GE0/0：202.101.100.2/30GE0/0为出口路由器连接Internet的接口，一般称为公网接口
公网网关202.101.100.1/30该地址是与出口路由器对接的运营商设备的IP地址，出口路由器上需要配置一条缺省路由指向该地址，用于指导内网流量转发至Internet
DNS地址202.101.100.199DNS服务器用于将域名解析成IP地址
内网接口的IP地址

GE0/1：172.16.1.2/24

GE0/2：172.16.2.2/24

GE0/1、GE0/2为出口路由器连接内网的接口，GE0/1连接主设备，GE0/2连接备设备
在接入交换机上配置DHCP Snooping和IP Source Guard信任接口

GE1/0/1

GE1/0/2

配置信任接口后，用户只会接收从信任接口进入的DHCP报文，防止内网私接小路由器为主机分配IP地址

三、配置步骤

3.1 配置接入交换机

PS：接入交换机ACCSW1、ACCSW2、ACCSW3和ACCSW4的配置基本相同。本文以配置接入交换机ACCSW1为例说明配置方法。

3.1.1 通过Console口首次登录设备

# 将PC断电。

因为PC的串口不支持热插拔，请不要在PC带电的情况下，将串口线插入或者拔出PC。

# 使用产品随机附带的配置口电缆连接PC机和设备。请先将配置口电缆的DB-9（孔）插头插入PC机的9芯（针）串口中，再将RJ-45插头端插入设备的Console口中。

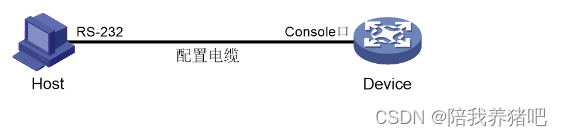

将设备与PC通过配置口电缆进行连接。

# 给PC上电。

# 在PC上打开终端仿真程序，按照要求设置终端参数。

终端参数设置：

参数

值

波特率

9600

数据位

8

停止位

1

奇偶校验

无

流量控制

无

# 给设备上电。

在设备自检结束后，用户可键入回车进入命令交互界面。

PS：缺省情况下，通过Console登录设备的认证方式为None，即不需要用户名、密码即可登录设备。首次登录后，建议修改通过Console口登录设备的认证方式以增强设备的安全性。

3.1.2 配置IP地址和Telnet

# 创建VLAN 5，并将接口Ten-GigabitEthernet1/0/10加入到VLAN 5中。假设连接网管的接口是Ten-GigabitEthernet1/0/10。

<Sysname> system-view
System View: return to User View with Ctrl+Z.
[Sysname] sysname ACCSW1
[ACCSW1] vlan 5
[ACCSW1-vlan5] port ten-gigabitethernet 1/0/10
[ACCSW1-vlan5] quit

# 创建VLAN接口5，并将接口IP地址配置为10.10.1.1/24。

[ACCSW1] interface vlan-interface 5
[ACCSW1-Vlan-interface5] ip address 10.10.1.1 24
[ACCSW1-Vlan-interface5] quit

# 开启Telnet服务  。

[ACCSW1] telnet server enable

# 配置Telnet登录使用scheme认证方式。

[ACCSW1] line vty 0 63
[ACCSW1-line-vty0-63] authentication-mode scheme
[ACCSW1-line-vty0-63] quit

# 创建本地用户，并配置本地用户的密码、用户角色和服务类型。本例中用户名和密码均为admin，服务类型为telnet，用户角色为network-admin。

[ACCSW1] local-user admin
New local user added.
[ACCSW1-luser-manage-admin] password simple hello12345
[ACCSW1-luser-manage-admin] authorization-attribute user-role network-admin
[ACCSW1-luser-manage-admin] service-type telnet
[ACCSW1-luser-manage-admin] quit

# 在终端上通过Telnet登录到设备，输入正确的用户名和密码后，出现用户视图的命令行提示符表示登录成功。

C:\Users\Administrator> telnet 10.10.1.1
******************************************************************************
* Copyright (c) 2004-2019 New H3C Technologies Co., Ltd. All rights reserved.*
* Without the owner's prior written consent,                                 *
* no decompiling or reverse-engineering shall be allowed.                    *
******************************************************************************

login: admin
Password:
...

PS：上述终端输出信息是以S5560X-30C-PWR-EI设备（Release 1118P07版本）为例。

3.1.3  配置接口与VLAN

# 在接入交换机上创建VLAN 10和VLAN 20。

[ACCSW1] vlan 10 20

# 将连接PC1的接口GigabitEthernet1/0/1加入VLAN 10，并配置为边缘端口。

[ACCSW1] interface gigabitethernet 1/0/1
[ACCSW1-GigabitEthernet1/0/1] port link-type access
[ACCSW1-GigabitEthernet1/0/1] port acess vlan 10
[ACCSW1-GigabitEthernet1/0/1] stp edged-port
[ACCSW1-GigabitEthernet1/0/1] quit

# 将连接PC1的接口GigabitEthernet1/0/2加入VLAN 20，并配置为边缘端口。

[ACCSW1] interface gigabitethernet 1/0/2
[ACCSW1-GigabitEthernet1/0/2] port link-type access
[ACCSW1-GigabitEthernet1/0/2] port acess vlan 20
[ACCSW1-GigabitEthernet1/0/2] stp edged-port
[ACCSW1-GigabitEthernet1/0/2] quit

# 将接口GigabitEthernet1/0/3和GigabitEthernet1/0/4的链路类型配置为Trunk并允许VLAN 10和VLAN 20的报文通过。

[ACCSW1] interface gigabitethernet 1/0/3
[ACCSW1-GigabitEthernet1/0/3] port link-type trunk
[ACCSW1-GigabitEthernet1/0/3] port trunk permit vlan 10 20
[ACCSW1-GigabitEthernet1/0/3] quit
[ACCSW1] interface gigabitethernet 1/0/4
[ACCSW1-GigabitEthernet1/0/4] port link-type trunk
[ACCSW1-GigabitEthernet1/0/4] port trunk permit vlan 10 20
[ACCSW1-GigabitEthernet1/0/4] quit

# 查看ACCSW1上VLAN 10和VLAN 20的配置信息。

[ACCSW1] display vlan 10
 VLAN ID: 10
 VLAN type: Static
 Route interface: Not configured
 Description: VLAN 0010
 Name: VLAN 0010
 Tagged ports:
    GigabitEthernet1/0/3
    GigabitEthernet1/0/4
 Untagged ports:
    GigabitEthernet1/0/1

[ACCSW1] display vlan 20
 VLAN ID: 20
 VLAN type: Static
 Route interface: Not configured
 Description: VLAN 0020
 Name: VLAN 0020
 Tagged ports:
    GigabitEthernet1/0/3
    GigabitEthernet1/0/4
 Untagged ports:
    GigabitEthernet1/0/2

3.1.4 配置BPDU保护功能

[ACCSW1] stp bpdu-protection

3.1.5 配置DHCP snooping

# 开启DHCP Snooping功能。

[ACCSW1] dhcp snooping enable

# 指定GigabitEthernet1/0/3为DHCP Snooping功能的信任端口。

[ACCSW1] interface gigabitethernet 1/0/3

[ACCSW1-GigabitEthernet1/0/3] dhcp snooping trust

[ACCSW1-GigabitEthernet1/0/3] quit

3.1.6 配置IP Source Guard

# 开启接口GigabitEthernet1/0/1、GigabitEthernet1/0/2的IPv4接口绑定功能，绑定源IP地址和MAC地址，并启用接口的DHCP Snooping 表项记录功能。

[ACCSW1] interface gigabitethernet 1/0/1
[ACCSW1-GigabitEthernet1/0/1] ip verify source ip-address mac-address
[ACCSW1-GigabitEthernet1/0/1] dhcp snooping binding record
[ACCSW1-GigabitEthernet1/0/1] quit
[ACCSW1] interface gigabitethernet 1/0/2
[ACCSW1-GigabitEthernet1/0/2] ip verify source ip-address mac-address
[ACCSW1-GigabitEthernet1/0/2] dhcp snooping binding record
[ACCSW1-GigabitEthernet1/0/2] quit

3.1.7 保存配置

# 保存接入交换机上的配置（以ACCSW1为例）。

[ACCSW1] save
The current configuration will be written to the device. Are you sure? [Y/N]:y
Please input the file name(*.cfg)[flash:/startup.cfg]
(To leave the existing filename unchanged, press the enter key):
flash:/startup.cfg exists, overwrite? [Y/N]:y
Validating file. Please wait...
Saved the current configuration to mainboard device successfully.

3.2 配置核心交换机

PS：核心交换机CORESW1和CORESW2的配置基本相同。本文如无特殊说明，以配置核心交换机CORESW1为例说明配置方法。

3.2.1 配置接口与VLAN

# 创建VLAN 10、VLAN 20、VLAN 30、VLAN 40、VLAN 50、VLAN 100和VLAN 300。

<Sysname> system-view
[Sysname] sysname CORESW1
[CORESW1] vlan 10 20 30 40 50 100 300

# 配置接口GigabitEthernet1/0/1的链路类型为Trunk，并允许VLAN 10和20的报文通过。

[CORESW1] interface gigabitethernet 1/0/1
[CORESW1-GigabitEthernet1/0/1] port link-type trunk
[CORESW1-GigabitEthernet1/0/1] port trunk permit vlan 10 20
[CORESW1-GigabitEthernet1/0/1] quit

# 配置接口GigabitEthernet1/0/5的链路类型为Trunk，并允许VLAN 300的报文通过。

[CORESW1] interface gigabitethernet 1/0/5
[CORESW1-GigabitEthernet1/0/5] port link-type trunk
[CORESW1-GigabitEthernet1/0/5] port trunk permit vlan 300
[CORESW1-GigabitEthernet1/0/5] quit

# 配置其他接口的链路类型并允许对应的VLAN通过，具体配置过程略。

3.2.2 配置VLAN接口

# 创建VLAN接口10，并将接口的IP地址配置为192.168.10.1/24。

[CORESW1] interface vlan-interface 10
[CORESW1-Vlan-interface10] ip address 192.168.10.1 24
[CORESW1-Vlan-interface10] quit

# 创建VLAN接口20，并将接口的IP地址配置为192.168.20.1/24。

[CORESW1] interface vlan-interface 20
[CORESW1-Vlan-interface20] ip address 192.168.20.1 24
[CORESW1-Vlan-interface20] quit

# 创建VLAN接口100，并将接口的IP地址配置为172.16.1.1/24。

[CORESW1] interface vlan-interface 100
[CORESW1-Vlan-interface100] ip address 172.16.1.1 24
[CORESW1-Vlan-interface100] quit

# 创建VLAN接口300，并将接口的IP地址配置为172.16.3.1/24。

[CORESW1] interface vlan-interface 300
[CORESW1-Vlan-interface300] ip address 172.16.3.1 24
[CORESW1-Vlan-interface300] quit

# 创建其他VLAN接口，并配置IP地址，具体配置过程略。

# 查看CORESW1上VLAN 10、VLAN 20、VLAN 100、VLAN 300的配置信息。

[CORESW1] display vlan 10
 VLAN ID: 10
 VLAN type: Static
 Route interface: Configured
 IPv4 address: 192.168.10.1
 IPv4 subnet mask: 255.255.255.0
 Description: VLAN 0010
 Name: VLAN 0010
 Tagged ports:
    GigabitEthernet1/0/1
 Untagged ports:   None

[CORESW1] display vlan 20
 VLAN ID: 20
 VLAN type: Static
 Route interface: Configured
 IPv4 address: 192.168.20.1
 IPv4 subnet mask: 255.255.255.0
 Description: VLAN 0020
 Name: VLAN 0020
 Tagged ports:
    GigabitEthernet1/0/2
 Untagged ports:   None

[CORESW1] display vlan 100
 VLAN ID: 100
 VLAN type: Static
 Route interface: Configured
 IPv4 address: 172.16.1.1
 IPv4 subnet mask: 255.255.255.0
 Description: VLAN 0100
 Name: VLAN 0100
 Tagged ports:   None
 Untagged ports:   None

[CORESW1] display vlan 300
 VLAN ID: 300
 VLAN type: Static
 Route interface: Configured
 IPv4 address: 172.16.3.1
 IPv4 subnet mask: 255.255.255.0
 Description: VLAN 0300
 Name: VLAN 0300
 Tagged ports:
    GigabitEthernet1/0/5
 Untagged ports:   None

3.2.3 配置VRRP备份

正常情况下内网用户流量都上送到CORESW1进行处理，只有当CORESW1或CORESW1的上行链路出故障之后，VRRP备份组切换CORESW2为主设备，内网用户流量上送到CORESW2。

# 在CORESW1上配置VRRP备份组功能。

# 创建VRRP备份组1，并配置VRRP备份组1的虚拟IP地址为172.16.3.10。

[CORESW1] interface vlan-interface 300
[CORESW1-Vlan-interface300] vrrp vrid 1 virtual-ip 172.16.3.10

# 设置CORESW1在VRRP备份组1中的优先级为120，高于CORESW2的优先级100，以保证CORESW1成为Master负责转发流量。

[CORESW1-Vlan-interface300] vrrp vrid 1 priority 120

# 设置CORESW1工作在抢占方式，以保证CORESW1故障恢复后，能再次抢占成为Master，即只要CORESW1正常工作，就由CORESW1负责转发流量。为了避免频繁地进行状态切换，配置抢占延迟时间为5000厘秒。

[CORESW1-Vlan-interface300] vrrp vrid 1 preempt-mode delay 5000
[CORESW1-Vlan-interface300] quit

# 创建和上行接口GigabitEthernet1/0/7物理状态关联的Track项1。如果Track项的状态为Negative，则说明CORESW1的上行接口出现故障。

[CORESW1] track 1 interface gigabitethernet 1/0/7
[CORESW1-track-1] quit

# 设置监视Track项。

[CORESW1] interface vlan-interface 300
[CORESW1-Vlan-interface300] vrrp vrid 1 track 1 priority reduced 30

# 在CORESW2上配置VRRP备份组功能。创建VRRP备份组1，并配置VRRP备份组1的虚拟IP地址为172.16.3.10。

<Sysname> system-view
[Sysname] sysname CORESW2
[CORESW2] interface vlan-interface 300
[CORESW2-Vlan-interface300] vrrp vrid 1 virtual-ip 172.16.3.10

# 配置CORESW2在VRRP备份组1中的优先级为100。

[CORESW2-Vlan-interface300] vrrp vrid 1 priority 100

# 配置CORESW2工作在抢占方式，抢占延迟时间为5000厘秒。

[CORESW2-Vlan-interface300] vrrp vrid 1 preempt-mode delay 5000
[CORESW2-Vlan-interface300] quit

# 在CORESW1上使用display vrrp verbose命令查询VRRP备份组信息。

[CORESW1] display vrrp verbose
IPv4 Virtual Router Information:
 Running mode : Standard
 Total number of virtual routers : 1
   Interface Vlan-interface300
     VRID             : 1                   Adver Timer  : 100
     Admin Status     : Up                  State        : Master
     Config Pri       : 120                 Running Pri  : 120
     Preempt Mode     : Yes                 Delay Time   : 5000
     Auth Type        : None
     Virtual IP       : 172.16.3.10
     Virtual MAC      : 0000-5e00-0101
     Master IP        : 172.16.3.1
   VRRP Track Information:
     Track Object   : 1                   State : Positive   Pri Reduced : 30

# 在CORESW2上使用display vrrp verbose命令查询VRRP备份组信息。

[CORESW2] display vrrp verbose
IPv4 Virtual Router Information:
 Running mode : Standard
 Total number of virtual routers : 1
   Interface Vlan-interface300
     VRID             : 1                   Adver Timer  : 100
     Admin Status     : Up                  State        : Backup
     Config Pri       : 100                 Running Pri  : 100
     Preempt Mode     : Yes                 Delay Time   : 5000
     Become Master    : 27810ms left
     Auth Type        : None
     Virtual IP       : 172.16.3.10
     Virtual MAC      : 0000-5e00-0101
     Master IP        : 172.16.3.1

# 由此可见，VRRP备份组创建成功，CORESW1为Master设备，CORESW2为Backup设备。

3.2.4 配置DHCP服务器，并查看配置

# 开启DHCP服务。

[CORESW1] dhcp enable

# 创建DHCP地址池1，用来为192.168.10.0/24网段内的客户端分配动态IP地址，并配置DNS服务器地址、出口网关、租期，为打印机配置固定的IP地址192.168.10.254。

[CORESW1] dhcp server ip-pool 1
[CORESW1-dhcp-pool-1] network 192.168.10.0 mask 255.255.255.0
[CORESW1-dhcp-pool-1] gateway-list 192.168.10.1
[CORESW1-dhcp-pool-1] dns-list 202.101.100.199
[CORESW1-dhcp-pool-1] expired day 30
[CORESW1-dhcp-pool-1] static-bind ip-address 192.168.10.254 24 client-identifier aabb-cccc-dd
[CORESW1-dhcp-pool-1] quit

# 创建DHCP地址池2，用来为192.168.20.0/24网段内的客户端分配动态IP地址，并配置DNS服务器地址、出口网关、租期。

[CORESW1] dhcp server ip-pool 2
[CORESW1-dhcp-pool-2] network 192.168.20.0 mask 255.255.255.0
[CORESW1-dhcp-pool-2] gateway-list 192.168.20.1
[CORESW1-dhcp-pool-2] dns-list 202.101.100.199
[CORESW1-dhcp-pool-2] expired day 30
[CORESW1-dhcp-pool-2] quit

# 配置VLAN接口10和VLAN接口20工作在DHCP服务器模式。

[CORESW1] interface vlan-interface 10
[CORESW1-Vlan-interface10] dhcp select server
[CORESW1-Vlan-interface10] quit
[CORESW1 interface vlan-interface 20
[CORESW1-Vlan-interface20] dhcp select server
[CORESW1-Vlan-interface20] quit

# 使用display dhcp server pool命令查看DHCP地址池的信息。

[CORESW1] display dhcp server pool
Pool name: 1
  Network: 192.168.10.0 mask 255.255.255.0
  expired 30 0 0 0
  gateway-list 192.168.10.1
  static bindings:
    ip-address 192.168.10.254 mask 255.255.255.0
      client-identifier aabb-cccc-dd
Pool name: 2
  Network: 192.168.20.0 mask 255.255.255.0
  expired 30 0 0 0
  gateway-list 192.168.20.1

 3.2.5 配置OSPF

CORESW1的OSPF配置。

[CORESW1] ospf 100 router-id 2.2.2.2
[CORESW1-ospf-100] area 0
[CORESW1-ospf-100-area-0.0.0.0] network 172.16.1.0 0.0.0.255
[CORESW1-ospf-100-area-0.0.0.0] network 172.16.3.0 0.0.0.255
[CORESW1-ospf-100-area-0.0.0.0] network 192.168.10.0 0.0.0.255
[CORESW1-ospf-100-area-0.0.0.0] network 192.168.20.0 0.0.0.255
[CORESW1-ospf-100-area-0.0.0.0] quit
[CORESW1-ospf-100] quit

CORESW2的OSPF配置。

[CORESW2] ospf 100 router-id 3.3.3.3
[CORESW2-ospf-100] area 0
[CORESW2-ospf-100-area-0.0.0.0] network 172.16.2.0 0.0.0.255
[CORESW2-ospf-100-area-0.0.0.0] network 172.16.3.0 0.0.0.255
[CORESW2-ospf-100-area-0.0.0.0] network 192.168.10.0 0.0.0.255
[CORESW2-ospf-100-area-0.0.0.0] network 192.168.20.0 0.0.0.255
[CORESW2-ospf-100-area-0.0.0.0] quit
[CORESW2-ospf-100] quit

# 使用display ospf peer命令查看CORESW1上的OSPF邻居信息。

[CORESW1] display ospf peer

         OSPF Process 100 with Router ID 2.2.2.2
               Neighbor Brief Information

 Area: 0.0.0.0
 Router ID       Address         Pri Dead-Time  State             Interface
 3.3.3.3         172.16.3.2      1   33         Full/DR           Vlan300

# 使用display ospf peer命令查看CORESW2上的OSPF邻居信息。

[CORESW2] display ospf peer

         OSPF Process 100 with Router ID 3.3.3.3
               Neighbor Brief Information

 Area: 0.0.0.0
 Router ID       Address         Pri Dead-Time  State             Interface
 2.2.2.2         172.16.3.1      1   36         Full/BDR          Vlan300

3.2.6 保存配置

# 保存核心交换机上的配置（以CORESW1为例）。

[CORESW1] save
The current configuration will be written to the device. Are you sure? [Y/N]:y
Please input the file name(*.cfg)[flash:/startup.cfg]
(To leave the existing filename unchanged, press the enter key):
flash:/startup.cfg exists, overwrite? [Y/N]:y
Validating file. Please wait...
Saved the current configuration to mainboard device successfully.

3.3 配置出口路由器

3.3.1 配置内网接口和公网接口IP

# 配置内网接口IP地址。

[Router] interface GigabitEthernet 0/1
[Router-GigabitEthernet0/1] ip address 172.16.1.2 24
[Router-GigabitEthernet0/1] quit
[Router] interface GigabitEthernet 0/2
[Router-GigabitEthernet0/2] ip address 172.16.2.2 24
[Router-GigabitEthernet0/2] quit

# 配置公网接口IP地址。

[Router] interface GigabitEthernet 0/0
[Router-GigabitEthernet0/0] ip address 202.101.100.2 30
[Router-GigabitEthernet0/0] quit

3.3.2 配置允许上网的ACL

# 配置ACL。

[Router] acl basic 2000
[Router-acl-ipv4-basic-2000] rule permit source 192.168.10.0 0.0.0.255
[Router-acl-ipv4-basic-2000] rule permit source 192.168.20.0 0.0.0.255
[Router-acl-ipv4-basic-2000] rule permit source 172.16.1.0 0.0.0.255
[Router-acl-ipv4-basic-2000] rule permit source 172.16.2.0 0.0.0.255
[Router-acl-ipv4-basic-2000] rule permit source 172.16.3.0 0.0.0.255
[Router-acl-ipv4-basic-2000] quit

# 配置报文过滤。

[Router] interface gigabitethernet 0/1
[Router-GigabitEthernet0/1] packet-filter 2000 inbound
[Router-GigabitEthernet0/1] quit
[Router] interface gigabitethernet 0/2
[Router-GigabitEthernet0/2] packet-filter 2000 inbound
[Router-GigabitEthernet0/2] quit
[Router] packet-filter default deny

# 使用display acl命令查看ACL的配置信息。

[Router] display acl 200
Basic IPv4 ACL 2000, 5 rules,
ACL's step is 5, start ID is 0
 rule 0 permit source 192.168.10.0 0.0.0.255
 rule 5 permit source 192.168.20.0 0.0.0.255
 rule 10 permit source 172.16.1.0 0.0.0.255
 rule 15 permit source 172.16.2.0 0.0.0.255
 rule 20 permit source 172.16.3.0 0.0.0.255

# 使用display packet-filter命令查看ACL在报文过滤中的应用情况。

[Router] display packet-filter interface gigabitethernet 0/1 inbound
Interface: GigabitEthernet0/1
 Inbound policy:
  IPv4 ACL 2000

[Router] display packet-filter interface gigabitethernet 0/2 inbound
Interface: GigabitEthernet0/2
 Inbound policy:
  IPv4 ACL 2000

3.3.3 配置OSPF

配置一条缺省路由指向运营商。

[Router] ip route-static 0.0.0.0 0.0.0.0 202.101.100.1

出口路由器的OSPF配置。在OSPF中引入缺省路由，从而连接内网和公网。

[Router] ospf 10 router-id 1.1.1.1
[Router-ospf-10] default-route-advertise always
[Router-ospf-10] area 0
[Router-ospf-10-area-0.0.0.0] network 172.16.1.0 0.0.0.255
[Router-ospf-10-area-0.0.0.0] network 172.16.2.0 0.0.0.255
[Router-ospf-10-area-0.0.0.0] quit
[Router-ospf-10] quit

# 使用display ospf peer命令查看Router上的OSPF邻居信息。

[Router] display ospf peer

         OSPF Process 100 with Router ID 1.1.1.1
               Neighbor Brief Information

 Area: 0.0.0.0
 Router ID       Address         Pri Dead-Time  State             Interface
 2.2.2.2         172.16.1.1      1   31         Full/DR           GE0/1
 3.3.3.3         172.16.2.1      1   39         Full/BDR          GE0/2

# 使用display ospf routing命令查看CORESW1上的OSPF路由表信息。

[CORESW1] display ospf routing

         OSPF Process 100 with Router ID 2.2.2.2
                  Routing Table

                Topology base (MTID 0)

 Routing for network
 Destination        Cost     Type    NextHop         AdvRouter       Area
 172.16.1.0/24      1        Transit 0.0.0.0         2.2.2.2         0.0.0.0
 172.16.2.0/24      2        Transit 172.16.3.2      1.1.1.1         0.0.0.0
 172.16.2.0/24      2        Transit 172.16.1.2      1.1.1.1         0.0.0.0
 172.16.3.0/24      1        Transit 0.0.0.0         3.3.3.3         0.0.0.0


 Routing for ASEs
 Destination        Cost     Type    Tag         NextHop         AdvRouter
 0.0.0.0/0          1        Type2   1           172.16.1.2      1.1.1.1


 Total nets: 5
 Intra area: 4  Inter area: 0  ASE: 1  NSSA: 0

# 使用display ospf routing命令查看CORESW2上的OSPF路由表信息。

[CORESW2] display ospf routing

         OSPF Process 100 with Router ID 3.3.3.3
                  Routing Table

                Topology base (MTID 0)


 Routing for network
 Destination        Cost     Type    NextHop         AdvRouter       Area
 172.16.1.0/24      2        Transit 172.16.3.1      2.2.2.2         0.0.0.0
 172.16.1.0/24      2        Transit 172.16.2.2      2.2.2.2         0.0.0.0
 172.16.2.0/24      1        Transit 0.0.0.0         1.1.1.1         0.0.0.0
 172.16.3.0/24      1        Transit 0.0.0.0         3.3.3.3         0.0.0.0


 Routing for ASEs
 Destination        Cost     Type    Tag         NextHop         AdvRouter
 0.0.0.0/0          1        Type2   1           172.16.2.2      1.1.1.1


 Total nets: 5
 Intra area: 4  Inter area: 0  ASE: 1  NSSA: 0

 3.3.4 配置DNS解析

[Router] dns server 202.101.100.199
[Router] dns proxy enable

3.3.5 配置基于IP或IP网段的限速

# 配置CAR列表。

[Router] qos carl 1 source-ip-address range 192.168.10.1 to 192.168.10.254 per-address shared-bandwidth
[Router] qos carl 2 source-ip-address range 192.168.20.1 to 192.168.20.254 per-address shared-bandwidth
[Router] qos carl 3 destination-ip-address range 192.168.10.1 to 192.168.10.254 per-address shared-bandwidth
[Router] qos carl 4 destination-ip-address range 192.168.20.1 to 192.168.20.254 per-address shared-bandwidth

# 配置限速。

[Router] interface gigabitethernet 0/1
[Router-GigabitEthernet0/1] qos car inbound carl 1 cir 512
[Router-GigabitEthernet0/1] qos car inbound carl 2 cir 512
[Router-GigabitEthernet0/1] qos car outbound carl 3 cir 512
[Router-GigabitEthernet0/1] qos car outbound carl 4 cir 512
[Router-GigabitEthernet0/1] quit
[Router] interface gigabitethernet 0/2
[Router-GigabitEthernet0/2] qos car inbound carl 1 cir 512
[Router-GigabitEthernet0/2] qos car inbound carl 2 cir 512
[Router-GigabitEthernet0/2] qos car outbound carl 3 cir 512
[Router-GigabitEthernet0/2] qos car outbound carl 4 cir 512
[Router-GigabitEthernet0/2] quit

# 使用display qos carl命令查看CAR列表。

[Router] display qos carl
List  Rules
1     source-ip-address range 192.168.10.1 to 192.168.10.254 per-address shared-bandwidth
2     source-ip-address range 192.168.20.1 to 192.168.20.254 per-address shared-bandwidth
3     destination-ip-address range 192.168.10.1 to 192.168.10.254 per-address shared-bandwidth
4     destination-ip-address range 192.168.20.1 to 192.168.20.254 per-address shared-bandwidth

# 使用display qos car interface命令查看接口的流量监管配置情况和统计信息。

[Router] display qos car interface gigabitethernet 0/1
Interface: GigabitEthernet0/1
 Direction: inbound
  Rule: If-match carl 1
   CIR 512 (kbps), CBS 32000 (Bytes), EBS 0 (Bytes)
   Green action  : pass
   Yellow action : pass
   Red action    : discard
   Green packets : 0 (Packets), 0 (Bytes)
   Yellow packets: 0 (Packets), 0 (Bytes)
   Red packets   : 0 (Packets), 0 (Bytes)
  Rule: If-match carl 2
   CIR 512 (kbps), CBS 32000 (Bytes), EBS 0 (Bytes)
   Green action  : pass
   Yellow action : pass
   Red action    : discard
   Green packets : 0 (Packets), 0 (Bytes)
   Yellow packets: 0 (Packets), 0 (Bytes)
   Red packets   : 0 (Packets), 0 (Bytes)
 Direction: outbound
  Rule: If-match carl 3
   CIR 512 (kbps), CBS 32000 (Bytes), EBS 0 (Bytes)
   Green action  : pass
   Yellow action : pass
   Red action    : discard
   Green packets : 0 (Packets), 0 (Bytes)
   Yellow packets: 0 (Packets), 0 (Bytes)
   Red packets   : 0 (Packets), 0 (Bytes)
  Rule: If-match carl 4
   CIR 512 (kbps), CBS 32000 (Bytes), EBS 0 (Bytes)
   Green action  : pass
   Yellow action : pass
   Red action    : discard
   Green packets : 0 (Packets), 0 (Bytes)
   Yellow packets: 0 (Packets), 0 (Bytes)
   Red packets   : 0 (Packets), 0 (Bytes)

[Router] display qos car interface gigabitethernet 0/2
Interface: GigabitEthernet0/2
 Direction: inbound
  Rule: If-match carl 1
   CIR 512 (kbps), CBS 32000 (Bytes), EBS 0 (Bytes)
   Green action  : pass
   Yellow action : pass
   Red action    : discard
   Green packets : 0 (Packets), 0 (Bytes)
   Yellow packets: 0 (Packets), 0 (Bytes)
   Red packets   : 0 (Packets), 0 (Bytes)
  Rule: If-match carl 2
   CIR 512 (kbps), CBS 32000 (Bytes), EBS 0 (Bytes)
   Green action  : pass
   Yellow action : pass
   Red action    : discard
   Green packets : 0 (Packets), 0 (Bytes)
   Yellow packets: 0 (Packets), 0 (Bytes)
   Red packets   : 0 (Packets), 0 (Bytes)
 Direction: outbound
  Rule: If-match carl 3
   CIR 512 (kbps), CBS 32000 (Bytes), EBS 0 (Bytes)
   Green action  : pass
   Yellow action : pass
   Red action    : discard
   Green packets : 0 (Packets), 0 (Bytes)
   Yellow packets: 0 (Packets), 0 (Bytes)
   Red packets   : 0 (Packets), 0 (Bytes)
  Rule: If-match carl 4
   CIR 512 (kbps), CBS 32000 (Bytes), EBS 0 (Bytes)
   Green action  : pass
   Yellow action : pass
   Red action    : discard
   Green packets : 0 (Packets), 0 (Bytes)
   Yellow packets: 0 (Packets), 0 (Bytes)
   Red packets   : 0 (Packets), 0 (Bytes)

3.3.6 保存配置

# 保存出口路由器Router上的配置。

[Router] save
The current configuration will be written to the device. Are you sure? [Y/N]:y
Please input the file name(*.cfg)[flash:/startup.cfg]
(To leave the existing filename unchanged, press the enter key):
flash:/startup.cfg exists, overwrite? [Y/N]:y
Validating file. Please wait...
Saved the current configuration to mainboard device successfully.

3.4  验证配置

3.4.1 同一个部门内部两台PC间可以ping通。

# 以VLAN 10所在的业务部门为例，PC间是通过ACCSW1实现二层互通的。如果用户间互ping测试正常，则说明二层互通正常。

<PC1> ping 192.168.10.83
Ping 192.168.10.83 (192.168.10.83): 56 data bytes, press CTRL+C to break
56 bytes from 192.168.10.83: icmp_seq=0 ttl=255 time=1.328 ms
56 bytes from 192.168.10.83: icmp_seq=1 ttl=255 time=0.808 ms
56 bytes from 192.168.10.83: icmp_seq=2 ttl=255 time=0.832 ms
56 bytes from 192.168.10.83: icmp_seq=3 ttl=255 time=0.904 ms
56 bytes from 192.168.10.83: icmp_seq=4 ttl=255 time=0.787 ms


--- Ping statistics for 192.168.10.83 ---
5 packet(s) transmitted, 5 packet(s) received, 0.0% packet loss
round-trip min/avg/max/std-dev = 0.787/0.932/1.328/0.202 ms

3.4.2 两个不同部门内的PC可以ping通。

# 部门间的通信是通过CORESW1或CORESW2实现的。如果用户之间互ping测试正常，则说明两个部门之间通过VLAN接口实现三层互通正常。

<PC1> ping 192.168.20.5
Ping 192.168.20.5 (192.168.20.5): 56 data bytes, press CTRL+C to break
56 bytes from 192.168.20.5: icmp_seq=0 ttl=255 time=69.146 ms
56 bytes from 192.168.20.5: icmp_seq=1 ttl=255 time=1.735 ms
56 bytes from 192.168.20.5: icmp_seq=2 ttl=255 time=1.356 ms
56 bytes from 192.168.20.5: icmp_seq=3 ttl=255 time=1.302 ms
56 bytes from 192.168.20.5: icmp_seq=4 ttl=255 time=1.379 ms


--- Ping statistics for 192.168.20.5 ---
5 packet(s) transmitted, 5 packet(s) received, 0.0% packet loss
round-trip min/avg/max/std-dev = 1.302/14.984/69.146/27.082 ms

3.4.3 每个部门各选一台PC可以ping通外网。

# 以VLAN 10所在的业务部门为例，通过在PC1上ping公网网关地址（即与出口路由器对接的运营商设备的IP地址）来验证是否可以访问外网，如果ping测试正常，则说明内网用户访问外网正常。测试方法与步骤1类似。

3.5 配置文件

3.5.1 接入交换机ACCSW1

#
 sysname ACCSW1
#
 telnet server enable
#
 dhcp snooping enable
#
vlan 5
#
vlan 10
#
vlan 20
#
 stp bpdu-protection
#
interface Vlan-interface5
 ip address 10.10.1.1 255.255.255.0
#
interface GigabitEthernet1/0/1
 port link-mode bridge
 port access vlan 10
 stp edged-port
 ip verify source ip-address mac-address
 dhcp snooping binding record
#
interface GigabitEthernet1/0/2
 port link-mode bridge
 port access vlan 20
 stp edged-port
 ip verify source ip-address mac-address
 dhcp snooping binding record
#
interface GigabitEthernet1/0/3
 port link-mode bridge
 port link-type trunk
 port trunk permit vlan 10 20
 dhcp snooping trust
#
interface GigabitEthernet1/0/4
 port link-mode bridge
 port link-type trunk
 port trunk permit vlan 10 20
#
interface Ten-GigabitEthernet1/0/10
 port link-mode bridge
 port access vlan 5
#
line vty 0 63
 authentication-mode scheme
#
local-user admin class manage
 password hash $h$6$ZJSf20ub4uEzjy2F$cXW3O3Jt5Ci21ECze7w2MdRpLebMaE4vXBo59frUrIZs+Knxw76oNBu+HiB0zqkTfrnw1Phe0rSRa5d+OSIIbg==
 service-type telnet
 authorization-attribute user-role network-admin
 authorization-attribute user-role network-operator

# 接入交换机ACCSW2、ACCSW3、ACCSW4：

接入交换机ACCSW2、ACCSW3、ACCSW4除了VLAN ID、管理VLAN接口IP地址、接口编号与ACCSW1不同外，其他配置与ACCSW1相同，配置文件略。

3.5.2 核心交换机CORESW1

#
 sysname CORESW1
#
track 1 interface GigabitEthernet1/0/7
#
ospf 100 router-id 3.3.3.3
 area 0.0.0.0
  network 172.16.1.0 0.0.0.255
  network 172.16.3.0 0.0.0.255
  network 192.168.10.0 0.0.0.255
  network 192.168.20.0 0.0.0.255
#
 dhcp enable
#
vlan 10
#
vlan 20
#
vlan 30
#
vlan 40
#
vlan 50
#
vlan 100
#
vlan 300
#
ftth
#
dhcp server ip-pool 1
 gateway-list 192.168.10.1
 network 192.168.10.0 mask 255.255.255.0
 dns-list 202.101.100.199
 expired day 30
 static-bind ip-address 192.168.10.254 mask 255.255.255.0 client-identifier aabb-cccc-dd
#
dhcp server ip-pool 2
 gateway-list 192.168.20.1
 network 192.168.20.0 mask 255.255.255.0
 dns-list 202.101.100.199
 expired day 30
#
interface Vlan-interface10
 ip address 192.168.10.1 255.255.255.0
#
interface Vlan-interface20
 ip address 192.168.20.1 255.255.255.0
#
interface Vlan-interface100
 ip address 172.16.1.1 255.255.255.0
#
interface Vlan-interface30
 ip address 172.16.3.1 255.255.255.0
 vrrp vrid 1 virtual-ip 172.16.3.10
 vrrp vrid 1 priority 120
 vrrp vrid 1 preempt-mode delay 5000
 vrrp vrid 1 track 1 priority reduced 30
#
interface GigabitEthernet1/0/1
 port link-mode bridge
 port link-type trunk
 port trunk permit vlan 10
#
interface GigabitEthernet1/0/2
 port link-mode bridge
 port link-type trunk
 port trunk permit vlan 20
#
interface GigabitEthernet1/0/5
 port link-mode bridge
 port link-type trunk
 port trunk permit vlan 300
#

# 核心交换机CORESW2：

核心交换机CORESW2除了VLAN ID、接口编号、OSPF的router-id、VRRP备份组1的优先级与CORESW1不同外，其他配置与CORESW1相同，配置文件略。

3.5.3 出口路由器Router

#
 sysname Router
#
 packet-filter default deny
#
 qos carl 1 source-ip-address range 192.168.10.1 to 192.168.10.254 per-address shared-bandwidth
 qos carl 2 source-ip-address range 192.168.20.1 to 192.168.20.254 per-address shared-bandwidth
 qos carl 3 destination-ip-address range 192.168.10.1 to 192.168.10.254 per-address shared-bandwidth
 qos carl 4 destination-ip-address range 192.168.20.1 to 192.168.20.254 per-address shared-bandwidth
#
ospf 10 router-id 1.1.1.1
 default-route-advertise always
 area 0.0.0.0
  network 172.16.1.0 0.0.0.255
  network 172.16.2.0 0.0.0.255
#
 dns proxy enable
 dns server 202.101.100.199
#
interface GigabitEthernet0/1
 port link-mode route
 ip address 172.16.1.2 255.255.255.0
 packet-filter 2000 inbound
 qos car inbound carl 1 cir 512 cbs 32000 ebs 0 green pass red discard yellow pass
 qos car inbound carl 2 cir 512 cbs 32000 ebs 0 green pass red discard yellow pass
 qos car outbound carl 3 cir 512 cbs 32000 ebs 0 green pass red discard yellow pass
 qos car outbound carl 4 cir 512 cbs 32000 ebs 0 green pass red discard yellow pass
#
interface GigabitEthernet0/2
 port link-mode route
 ip address 172.16.2.2 255.255.255.0
 packet-filter 2000 inbound
 qos car inbound carl 1 cir 512 cbs 32000 ebs 0 green pass red discard yellow pass
 qos car inbound carl 2 cir 512 cbs 32000 ebs 0 green pass red discard yellow pass
 qos car outbound carl 3 cir 512 cbs 32000 ebs 0 green pass red discard yellow pass
 qos car outbound carl 4 cir 512 cbs 32000 ebs 0 green pass red discard yellow pass
#
interface GigabitEthernet0/0
 port link-mode route
 ip address 202.101.100.2 255.255.255.252
#
 ip route-static 0.0.0.0 0 202.101.100.1
#
acl basic 2000
 rule 0 permit source 192.168.10.0 0.0.0.255
 rule 5 permit source 192.168.20.0 0.0.0.255
 rule 10 permit source 172.16.1.0 0.0.0.255
 rule 15 permit source 172.16.2.0 0.0.0.255
 rule 20 permit source 172.16.3.0 0.0.0.255
#

陪我养猪吧
关注
  • 24
    点赞
  • 踩
  • 20
    收藏
    觉得还不错? 一键收藏
  • 打赏
    打赏
  • 1
    评论
专栏目录
H3C_综合配置之小型企业网络基础案例
04-20
整个配置过程涉及到网络分段、VLAN隔离、trunk链路建立、路由配置、ACL控制以及NAT转换等多个核心网络概念，对于理解和实践中小企业网络部署具有很高的参考价值。通过这样的配置，企业可以根据实际需求灵活地管理和...
华为中小型公司网络布局
04-12
综上所述，华为中小型公司网络布局需综合考虑多个层面，从硬件设备的选择、网络架构的设计，到安全策略的实施，每个环节都是确保企业网络高效、稳定和安全运行的关键。在实际操作中，还需要根据具体业务需求进行定制...
华三ap设置无线服务器,中小企业使用华三小贝AP建设无线网(wifi)方案
weixin_30303839的博客
08-05 2605
中小型企业无线网覆盖-为什么需要FIT AP解决方案对于中小规模网络，普遍存在管理能力不强的因素，客户倾向于简单、易管理的网络解决方案，对于无线部署尤其如此。目前业界解决无线网络部署的技术，主要是FAT(胖)AP解决方案和FIT(瘦)AP解决方案。分析中小规模网络WLAN部署的需求，适用于家庭应用的FAT AP独立部署方式，因为管理和业务支撑的限制，并不适合企业组网。业界比较一致的观点是采用集中控...
网络之路第五章：基础网络实验
衡水铁头哥的博客
05-09 1177
正文共：10086 字 120 图，预估阅读时间：11 分钟目录网络之路第一章：Windows系统中的网络0、序言 1、Windows系统中的网络 1.1、桌面中的网卡 1.2、命令行中的网卡 1.3、路由表 1.4、家用路由器网络之路第二章：认识企业设备2、认识企业设备 2.1、MSR810-W外观 2.2、登录MSR810-W管理页面 2.3、快速设置上网 2.4、WLAN配置...
19、华为 华三中小型企业网络架构搭建 【防火墙篇之IPSEC组网，包括与L2TP共存问题】
网络之路Blog（其他平台同名）
02-24 2209
拓扑 拓扑可以保存到本地，然后扩大查看，这样才能看的更清楚。（拖动到新窗口打开即可） IPSEC VPN的部署 （1）为什么需要部署Gre Over ipsec 说明：VPN的需求其实非常简单，就是与分部进行安全的访问，当然只允许财务部之间的互访【这个根据需求决定】，这路需要注意，除了这个以外，还有无线AP需要注册到总部来，这个需要通过VPN进行加密连接，但是这里总部是固定IP，而分部则是PPPOE拨号，这个只能通过动态策略模板来进行部署。所以这里需要实施 Gre Over ISPEC。 .
H3C构建小型企业网络
电脑基础与网络小站
12-31 2931
7.测试实验结果，把所有PC全部设置为自动获取IP地址，然后检查是否获取到正确的IP地址，随机用一台PC,pingISP,路由器，核心交换机是否能ping通，测试是否能telnet登录路由器，核心交换机以及边缘交换机，下面为测试结果，所有PC都获取到了DHCP服务器下发的IP地址，PC也可以telnet登录各设备，不一一列举了，同时能访问外网。4.配置路由器，分别配置与核心交换机和路由器ISP相连接的接口,配置网关和到核心交换机的静态路由，设置ACL允许访问外网的网段，配置与ISP相连接的端口应用ACL。
27、华为 华三中小型企业网络架构搭建 【总部项目实施全方面总结】
网络之路Blog（其他平台同名）
02-25 3097
拓扑 拓扑可以保存到本地，然后扩大查看，这样才能看的更清楚。（拖动到新窗口打开即可） 总部项目实施全方面总结 （1）IP地址规划总结 说明：在规划IP地址的时候，一定要考虑好连续性，比如192.168.2.X~10.X，一般情况下配合VLAN来规划，一个VLAN一个网段，当然具体的网段范围可以根据项目实际的需求决定，如果是小于200的话，则用24位的，如果大于200，接近254的话，那么则要考虑后后续为了方便扩展，最好是23位的，这样的话，当后续有客户加入或者人数增加，那么也不会导致需要重新修改I
中小企业信息化的解决方案.pptx
10-08
本文档主要介绍了中小企业信息化的解决方案，由杭州华三通信技术有限公司提供，强调了如何构建和优化中小企业的网络基础设施。 首先，中小企业信息化的发展历程通常是从个体分散的简单组网开始，逐步演变为企业统一...
H3C交换机常用命令注释[文].pdf
10-11
例如，在中小企业或大企业的分支机构中，可以使用H3C交换机作为二层汇聚交换机，并通过路由器连接到总部或其它分支机构的网络。在组网中，将每个部门划分在一个VLAN中，并配置SNMP、ACL控制等，以便于网管和安全。 ...
BBMS功能介绍、业务流程.pptx
09-22
- BBMS系统根据不同的终端对象类型和适用范围，提供了不同功能的Navigator系列，如接入型、组网型和安全型，满足不同中小企业的需求。 - Navigator系列包含Navigator 1-1、1-2、2-1和2-2，分别针对不同接入带宽和...
SpringBoot整合SSE，实现后端主动推送DEMO
zjy660358的专栏
07-17 171
说起服务端主动推送，大家第一个想到的一定是WEBSOCKET。作为软件工程师，不能无脑使用一种技术，要结合实际情况，择优选取。SSE（Server-Sent Events）相比于WEBSOCKET1、轻量化、兼容性 基于传统的HTTP协议，所以浏览器兼容性比较好2、 只支持单向通讯。（服务器->客户端）
27_MobileNetV3网络详解
https://github.com/foxpup11?tab=repositories
07-17 394
https://www.bilibili.com/video/BV1GK4y1p7uE/?spm_id_from=333.999.0.0&vd_source=7dace3632125a1ef7fd32c285eb2fbac
RTI DDS大数据碎片
qq_33089547的博客
07-17 667
PublicationBuiltingTopicData或SubscriptionBuiltnTopicData样本较大的最常见原因是序列化的TypeCode或TypeObject，但您也可能发送了大量属性（通过7.5.19 PROPERTY QosPolicy（DDS扩展））或具有较大的ContentFilteredTopic筛选器表达式，以及其他大小可变的字段，这可能会导致样本大小较大。如果您尝试发送一个大小大于MTU的DDS样本，但尚未设置DDS级碎片，您将看到IP级碎片。
Internet 控制报文协议 —— ICMPv4 和 ICMPv6 详解
u013669912的博客
07-17 736
…
计算机网络技术期末复习
最新发布
CWPIN21的博客
07-17 651
本文深入探讨了计算机网络的核心概念与关键技术。涵盖了网络拓扑结构，如星型、总线型和环形等，分析了它们的特点与适用场景。详细阐述了 TCP/IP 协议栈的工作原理，包括 IP 地址分配、子网掩码的作用以及路由选择算法。还探讨了网络安全方面的常见威胁，如病毒、黑客攻击等，并介绍了相应的防护措施。通过实例，让读者对计算机网络有更全面、深入的理解。
【windows|014】TCP协议详解
小鹏linux的博客
07-15 1179
TCP是一种面向连接的、可靠的、基于字节流的传输层通信协议。它工作在OSI模型的第四层，即传输层，为用户提供可靠的、有序的和无差错的数据传输服务。TCP协议与UDP协议是传输层的两大主要协议，但两者在设计上有明显的不同：TCP提供的是可靠的数据传输服务，而UDP则更注重传输的速度和效率
RIP路由协议概述
张海涛的专栏
07-12 259
若该条路由在被记为16跳后，120s内还没有收到更新，则将这条路由从路由表中删除。发送路由更新时，目标地址为广播地址：255.255.255.255。路由器每隔30s从每个启动RIP协议的接口发送出路由更新信息。若一条路由在180s内没有收到更新，这条路由的跳数将记为16。发送路由更新时，目标地址为组播地址224.0.0.9。RIP是一个【距离——矢量】路由选择协议。发送路由更新时【不携带】子网掩码，属于。发送路由更新时【携带】子网掩码，属于。当路由器的更新周期为30s到来时，向邻居发送路由表。
计算机网络复习笔记【面向考纲整理】
无
07-13 384
计算机网络（简称网络）由若干结点（node，节点）和连接这些结点的链路（link）组成。
hcl华三组网实验文档
01-04
HCL华三组网实验文档是一份详细记录和说明HCL华三组网实验的文档。该文档主要包含了实验的目的、实验环境、实验过程、实验结果、实验分析和实验总结等内容。 首先，实验文档明确了实验的目的，即通过该实验了解和掌握HCL华三组网的相关知识和技能。同时，文档还介绍了实验所需的硬件设备和软件环境，确保实验的顺利进行。 其次，实验文档详细描述了实验的具体步骤和操作方法。包括如何搭建HCL华三组网环境、如何配置网络设备、如何进行网络连通性测试等。文档会提供详细的截图和指导，以方便读者理解和模仿。 然后，实验文档列举了实验的结果和分析。通过实验，我们可以得到各个网络设备的配置信息、网络的拓扑结构以及网络的性能情况。同时，还会对实验中遇到的问题和解决方案进行分析和总结。 最后，实验文档会对整个实验进行总结和评价。总结部分会回顾实验的目标、方法和结果，并对实验中的不足之处提出改进意见。评价部分会对实验的可行性和实用性进行评价，同时给出对未来相关研究的建议。 综上所述，HCL华三组网实验文档是一份非常重要和有用的文档，它记录了HCL华三组网实验的全部过程和结果，可以作为学习和研究的参考资料。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论 1
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

陪我养猪吧

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
