STM32F103寄存器方式点亮LED流水灯

STM32F103寄存器方式点亮LED流水灯

一、GPIO端口初始化

这里需要查看stm32使用手册
下载链接https://pan.baidu.com/s/1Q0jdfFsd39dN2aUyjaMXUw提取码zxwn

1.时钟配置

本次实验采用GPIOA、B、C三个端口。该三个端口都属于APB2总线

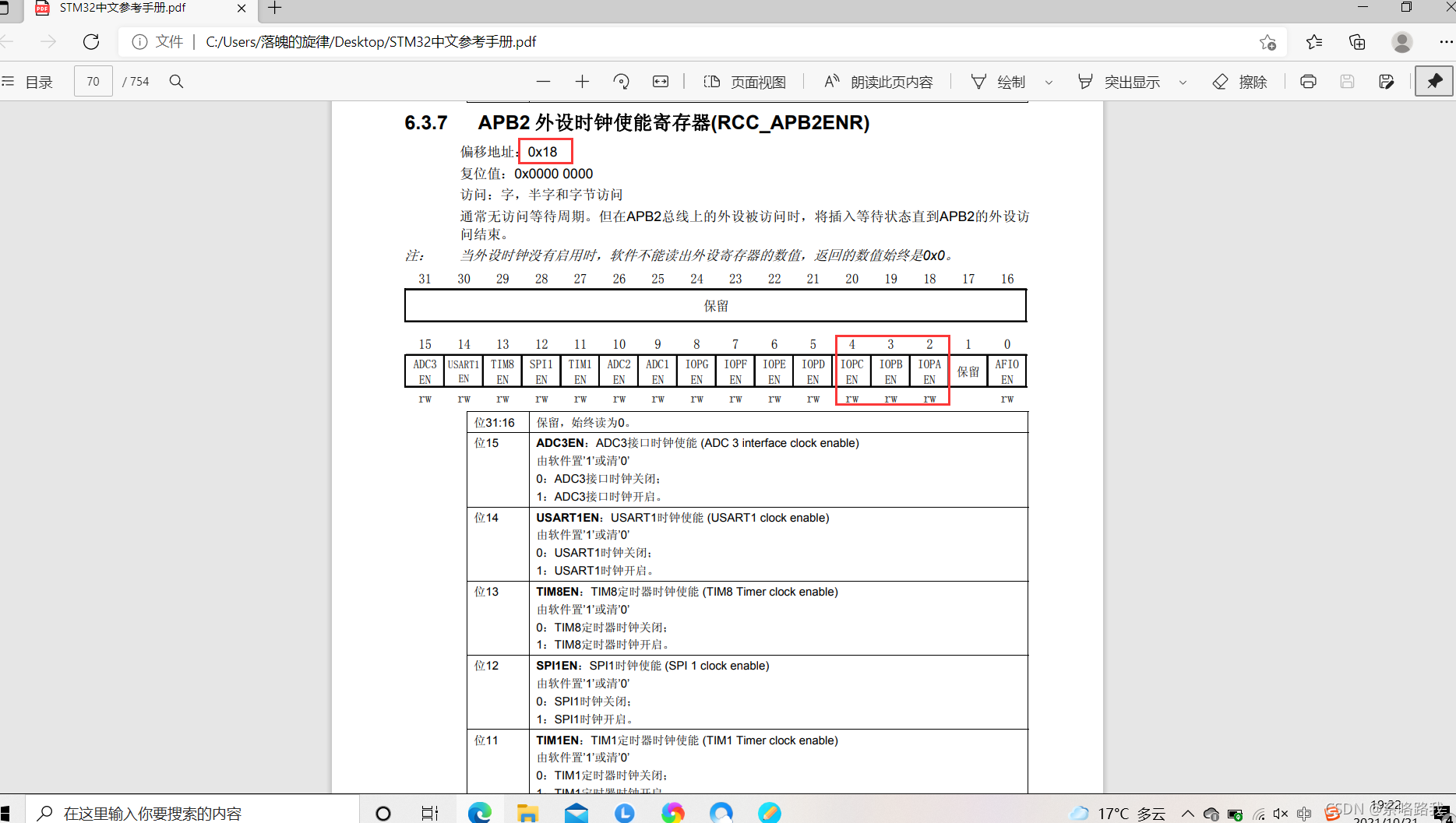

1.找到时钟使能寄存器映射基地址
在这里插入图片描述
2.找到端口偏移地址以及对应端口所在位置

3.使能对应端口时钟

//----------------APB2使能时钟寄存器 ---------------------
#define RCC_APB2ENR		*((unsigned volatile int*)0x40021018)

	RCC_APB2ENR|=1<<2|1<<3|1<<4;			//APB2-GPIOA、GPIOB、GPIOC外设时钟使能

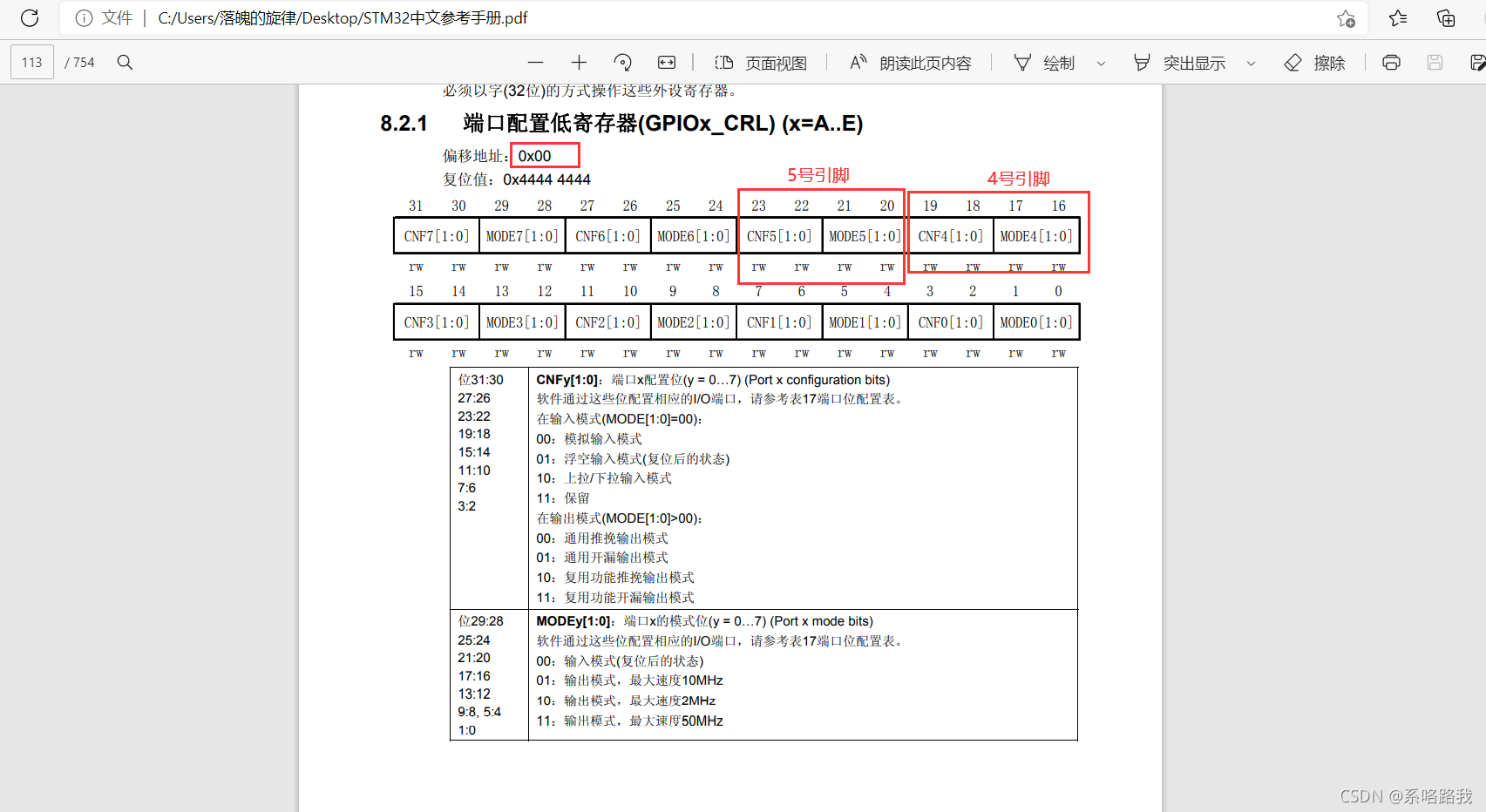

2.输入输出模式和输出速率设置

本次实验采用通用推挽输出模式，最高输出时钟频率2Mhz。分别用到A4、B5、C14三个引脚。其中A4、B5属于端口配置低寄存器偏移地址为0x00，C13属于端口配置高寄存器偏移地址为0x04。
在这里插入图片描述

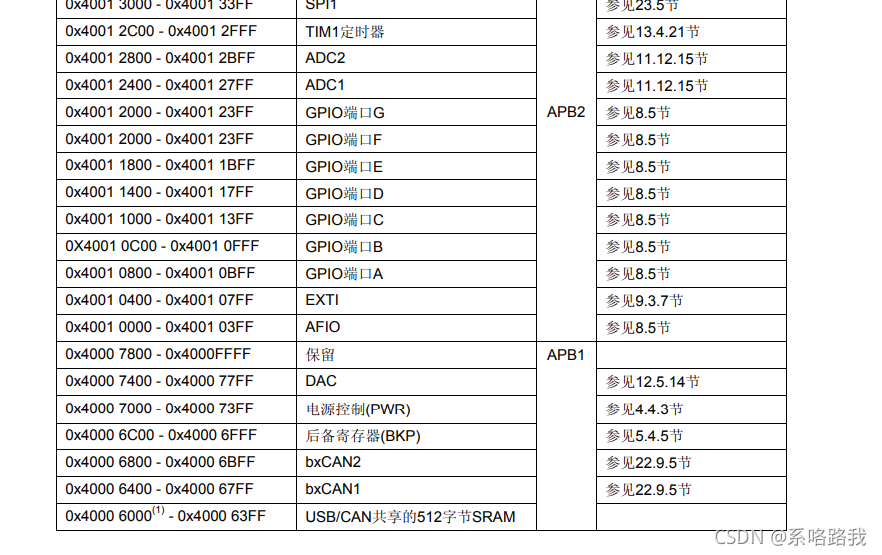

找到GPIOx端口基地址

配置对应引脚寄存器，基地址+偏移量

//----------------GPIOA配置寄存器 -----------------------
#define GPIOA_CRL		*((unsigned volatile int*)0x40010800)
//----------------GPIOB配置寄存器 -----------------------
#define GPIOB_CRL		*((unsigned volatile int*)0x40010C00)
//----------------GPIOC配置寄存器 -----------------------
#define GPIOC_CRH		*((unsigned volatile int*)0x40011004)

设置输出模式为推挽输出，输出速度为2Mhz

	GPIOA_CRL&=0xFFF0FFFF;		//设置位 清零
	GPIOA_CRL|=0x00020000;		//PA4推挽输出，把第19、18、17、16位变为0010

	GPIOB_CRL&=0xFF0FFFFF;		//设置位 清零
	GPIOB_CRL|=0x00200000;		//PB5推挽输出，把第23、22、21、20变为0010

	GPIOC_CRH&=0xFF0FFFFF;		//设置位 清零
	GPIOC_CRH|=0x00200000;		//PC14推挽输出，把第23、22、21、20变为0010

二、实验过程

1、keil编译程序

1.点击Project,新建一个工程文件
在这里插入图片描述

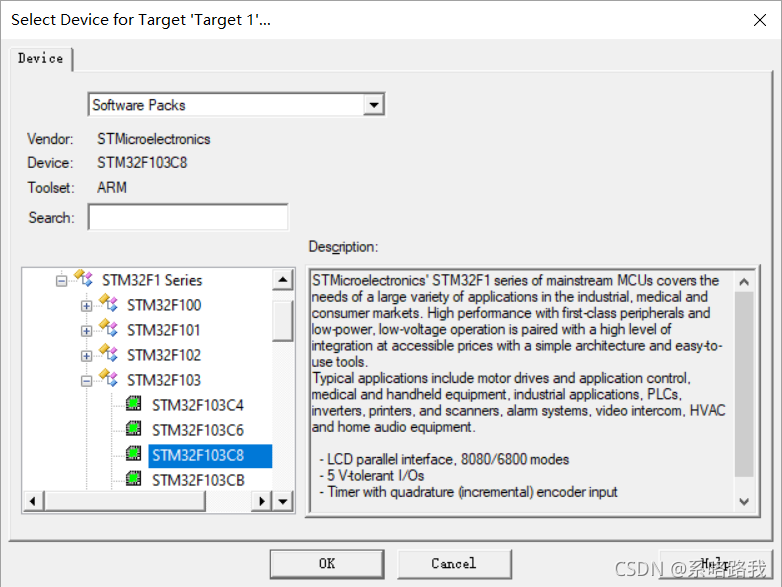

2.给工程命名，然后选择STM32F103C8,点击OK

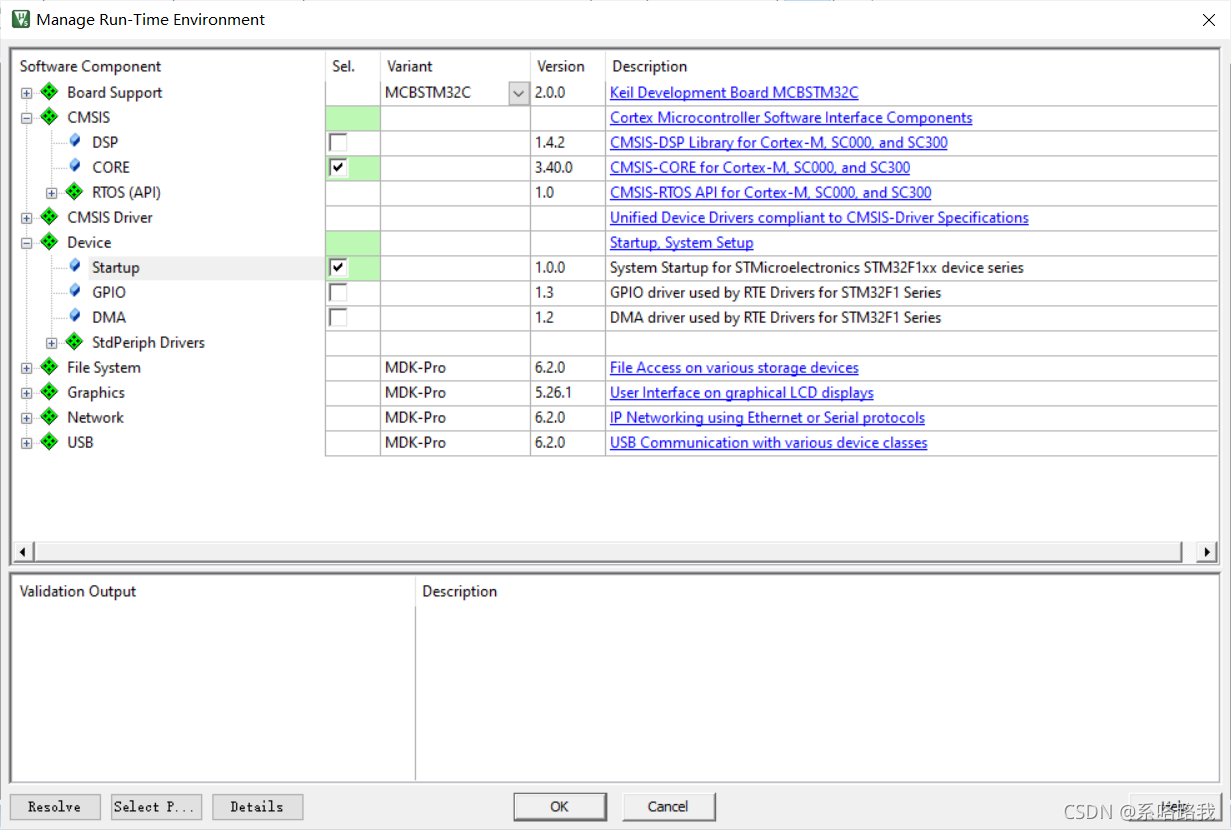

3.CMSIS勾选CORE,Device下勾选Statuo,点击OK

4.点击Target 1左边的+号，右击Source Group 1,选择Add new item,选择生成.c文件。

c语言代码

#include "stm32f10x.h"
//----------------APB2使能时钟寄存器 ---------------------
#define RCC_APB2ENR		*((unsigned volatile int*)0x40021018)
//----------------GPIOA配置寄存器 -----------------------
#define GPIOA_CRL		*((unsigned volatile int*)0x40010800)
#define	GPIOA_ODR		*((unsigned volatile int*)0x4001080C)
//----------------GPIOB配置寄存器 -----------------------
#define GPIOB_CRL		*((unsigned volatile int*)0x40010C00)
#define	GPIOB_ODR		*((unsigned volatile int*)0x40010C0C)
//----------------GPIOC配置寄存器 -----------------------
#define GPIOC_CRH		*((unsigned volatile int*)0x40011004)
#define	GPIOC_ODR		*((unsigned volatile int*)0x4001100C)


//延时函数
 void Delay()
 {
   u32 i=0;
   for(;i<5000000;i++);
 }
 int main(void)
 {
	RCC_APB2ENR|=1<<2|1<<3|1<<4;			//APB2-GPIOA、GPIOB、GPIOC外设时钟使能

	GPIOA_CRL&=0xFFF0FFFF;		//设置位 清零
	GPIOA_CRL|=0x00020000;		//PB5推挽输出
	GPIOA_ODR&=~(1<<4);			//设置初始灯为灭

	GPIOB_CRL&=0xFF0FFFFF;		//设置位 清零
	GPIOB_CRL|=0x00200000;		//PB5推挽输出
	GPIOB_ODR&=~(1<<5);			//设置初始灯为灭

	GPIOC_CRH&=0xF0FFFFFF;		//设置位 清零
	GPIOC_CRH|=0x02000000;		//PB5推挽输出
	GPIOC_ODR&=~(1<<14);			//设置初始灯为灭




	while(1){
		//A灯
		GPIOA_ODR|=1<<4;		//PB5高电平
	 	Delay();
		GPIOA_ODR&=~(1<<4);		//PB5低电平,因为是置0，所以用按位与



		//B灯
		GPIOB_ODR|=1<<5;		//PB5高电平
	 	Delay();
		GPIOB_ODR&=~(1<<5);		//PB5低电平,因为是置0，所以用按位与




		//C灯
		GPIOC_ODR|=1<<14;		//PB5高电平
	 	Delay();
		GPIOC_ODR&=~(1<<14);		//PB5低电平,因为是置0，所以用按位与



		}
}

汇编代码（本次实验我是用c语言代码完成）

 AREA MYDATA, DATA

 AREA MYCODE, CODE
	ENTRY
	EXPORT led

led
	;使能A,B,C
    ldr r0, =0x40021018
    ldr r1, =0x0000001c
    str r1, [r0]


	;配置端口A4
	ldr r0, =0x40010800
    ldr r1, [r0]
    bic r1, r1, #0x000f0000
    orr r1, r1, #0x00010000
    str r1, [r0]

	;配置端口B5
    ldr r0, =0x40010c00
    ldr r1, [r0]
    bic r1, r1, #0x00f00000
    orr r1, r1, #0x00100000
    str r1, [r0]

	;配置端口C14
	ldr r0, =0x40011004
    ldr r1, [r0]
    bic r1, r1, #0x0f000000
    orr r1, r1, #0x01000000
    str r1, [r0]

	;初始为A4亮灯
	ldr r0, =0x4001080c
    ldr r1, =0x00000010
    str r1, [r0]

	ldr r0, =5000000;频率
    ldr r1, =0

；循环亮灯
blink
    add r1, r1, #1
    cmp r1, r0
    blt blink

	;A4灭
	ldr r1, =0x4001080c
    ldr r2, [r1]
    eor r2, r2, #0x00000010
    str r2, [r1]

	;B5亮
	ldr r1, =0x40010c0c
    ldr r2, [r1]
    eor r2, r2, #0x00000020
    str r2, [r1]

	ldr r1, =0

blink1
	add r1, r1, #1
    cmp r1, r0
    blt blink1

	;B5灭
	ldr r1, =0x40010c0c
    ldr r2, [r1]
    eor r2, r2, #0x00000020
    str r2, [r1]

	;C14亮
	ldr r1, =0x4001100c
    ldr r2, [r1]
    eor r2, r2, #0x00004000
    str r2, [r1]


	ldr r1, =0

blink2
	add r1, r1, #1
    cmp r1, r0
    blt blink2

	;C14灭
	ldr r1, =0x4001100c
    ldr r2, [r1]
    eor r2, r2, #0x00004000
    str r2, [r1]

	;A4亮
	ldr r1, =0x4001080c
    ldr r2, [r1]
    eor r2, r2, #0x00000010
    str r2, [r1]


	ldr r1, =0
    b blink


	END

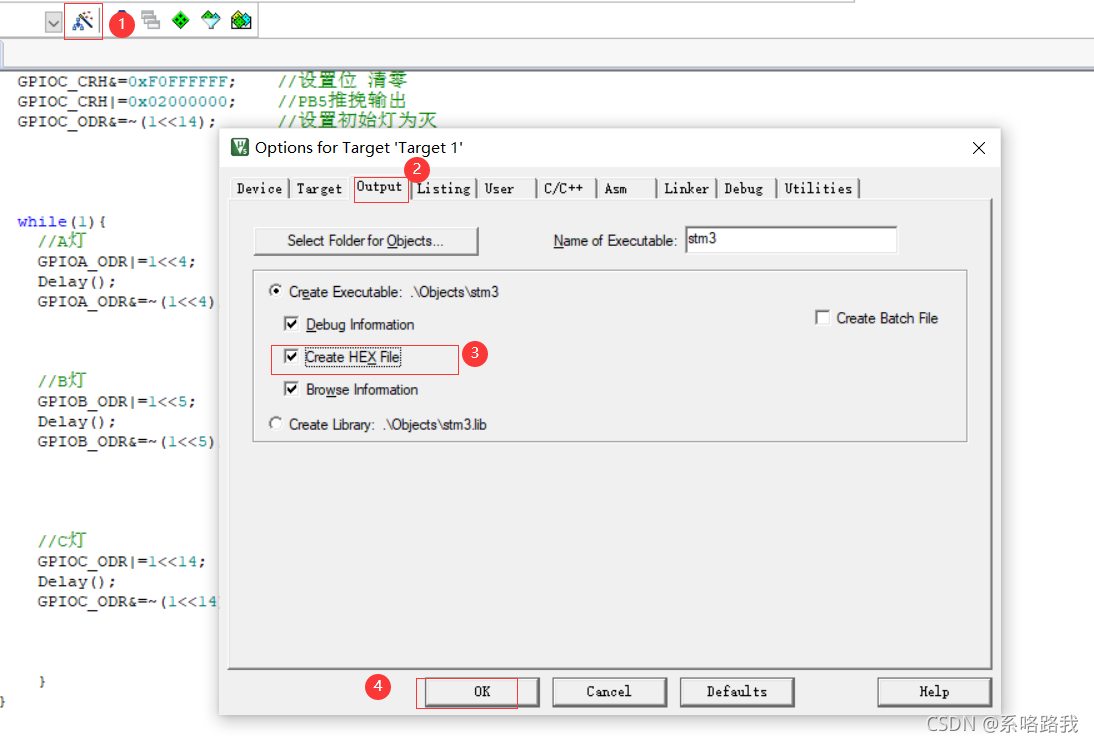

然后点击魔法棒，选择Greate HEX File
在这里插入图片描述

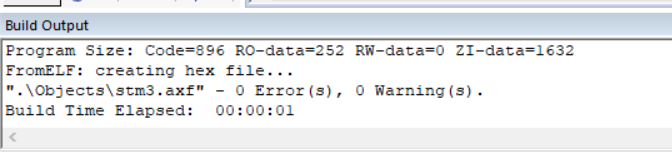

点击Rebuild

程序无错就能生成HEX文件

2、烧录运行

1）连接线路

设备
stm32核心板103f
usb转接口
LED红，黄，绿各一个和若干导线
线路连接

GND——G
3V3——3.3
RXD——A9
TXD——A10

B00T0置1，BOOT1置0，并且按下reset键
GPIO和LED连接
GPIOA的A4，GPIO的B5，GPIO的C14，与3个LED灯的正极相连。3个灯随便连就可。
连接图
在这里插入图片描述

2）烧录

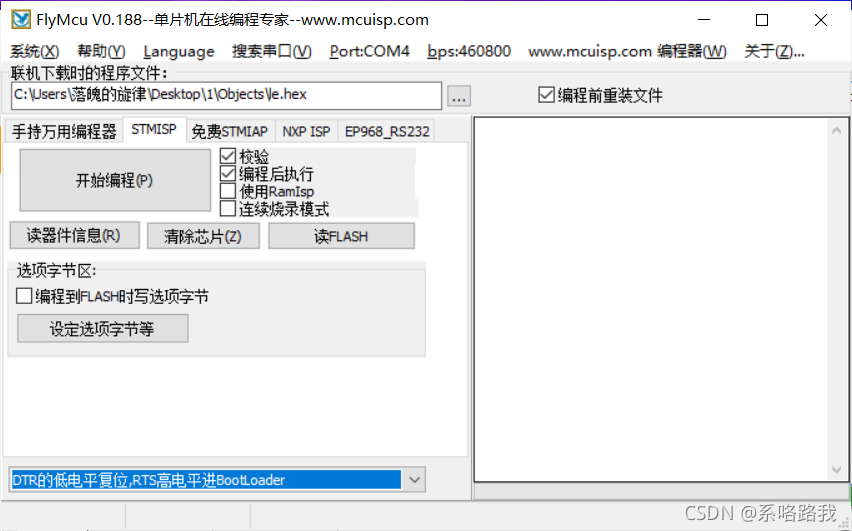

将USB转TTL模块插入电脑，打开mcuisp ，点击搜索串口，然后将之前生成的 hex 文件上传，选择DTR的低电平复位,RTs高电平进BootLoader
在这里插入图片描述

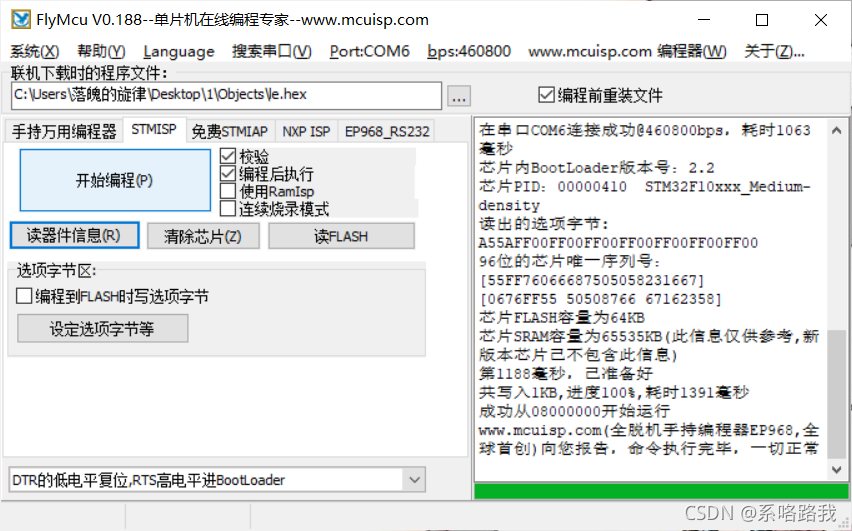

点击读器件信息，点击开始编程，成功的话右侧会出现一切正常。

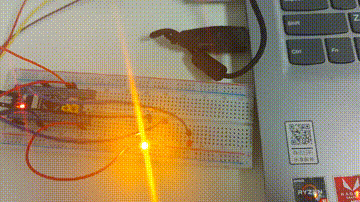

3）流水灯效果

在这里插入图片描述

三、总结

通过本次实验使我对STM32有了更深入的理解。同时学会了用它点亮LED灯。由于第一次用STM32，做的过程中遇到了很多困难，首先在Keil编译总是有错，现实不能生成Project,查阅知道才知道是电脑账户用户名是中文，最后百度找到了方法。连接板子时也出现问题，不能烧录，最后发现是连接错误，发现后成功烧录，但最后灯也出现问题，有个灯不亮，检查之后，发现问题，板子接触不良，压紧一点就好了。
