设计要求:在本项目中,将设计微控制器的基本电路,其中包括晶体振荡器等。将单片机任何I / O引脚上连接一个小LED,然后使其闪烁。
实现过程:
1、在PROTEUS中绘制系统原理图

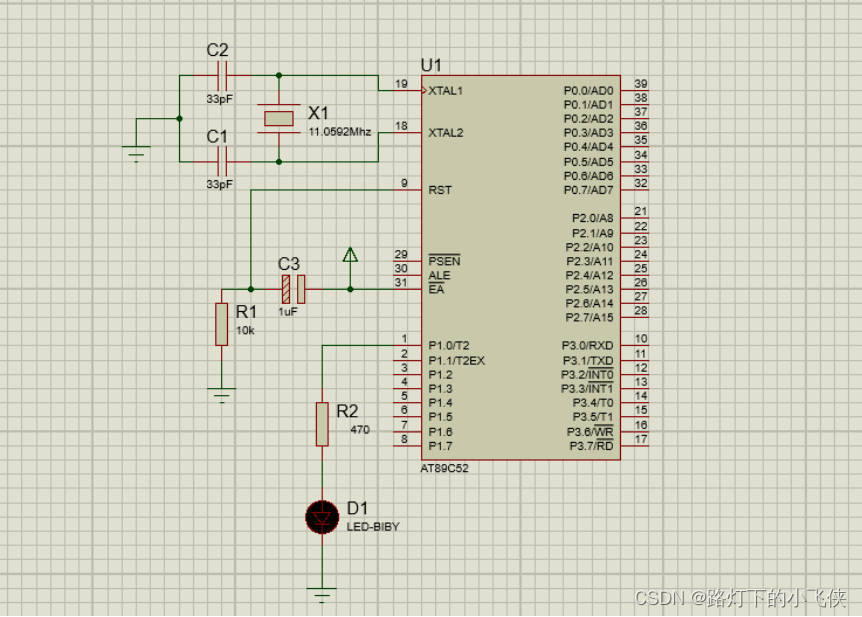

首先在PROTEUS ISIS 中找到相关组件,绘制原理图如下:
现在可以在上图中看到,系统使用了16MHz的晶体振荡器,该晶体振荡器用于向8051微控制器提供频率。复位引脚的路径中放置了10k的电阻。LED连接到端口1的第一个引脚P1.0。接着设计LED闪烁项目的C语言代码,用到的编译器是Keil vision。在keil编译器中创建一个新项目,并将以下代码粘贴到您的c文件中,编译生成十六进制文件。将生成的十六进制文件加载到PROTEUS。
#include<reg51.h>
sbit LED = P1^0;
void cct_init(void);
void delay(int a)
