proteus学习笔记一：点亮LED

最近想学习下C51单片机，懒得折腾硬件了，就用proteus软件学习下，把过程记录下，希望能够帮助到想学习C51的人吧。

一、软件安装

1）proteus 8.13安装，请看这里：https://www.aliyundrive.com/s/9DRfHAQfo5G 提取码: 1d9b ，英文环境好，不用担心中文兼容性。

2）安装keil，请看这里：迪文屏幕T5L平台学习笔记一：开发环境搭建注意事项_无痕幽雨的博客-CSDN博客，说明如果仅仅是开发C51，ARM和迪文屏幕开发环境不需要搭建。

二、目录构建

我一般喜欢把和这个项目有关的资料放一个文件夹里面，创建LED文件夹（路径不要有中文），然后再里面创建4个文件夹：hardware、simulation、software、手册资料。

hardware：放置PCB工程文件，制版使用，如AD9工程。

simulation：放置仿真工程文件，如proteus工程。

software：放置软件工程文件，如：keil工程文件。

手册资料：放置本工程用到的硬件资料手册等。

三、创建proteus工程

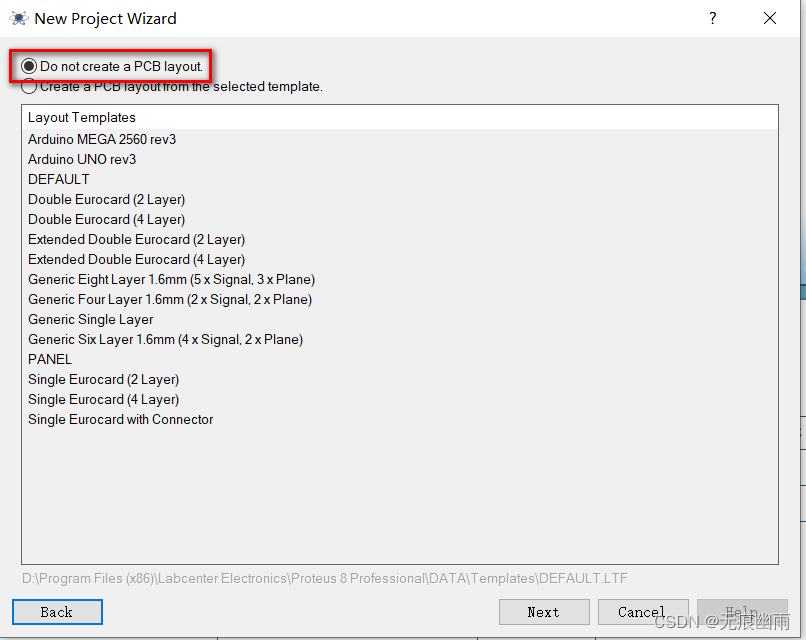

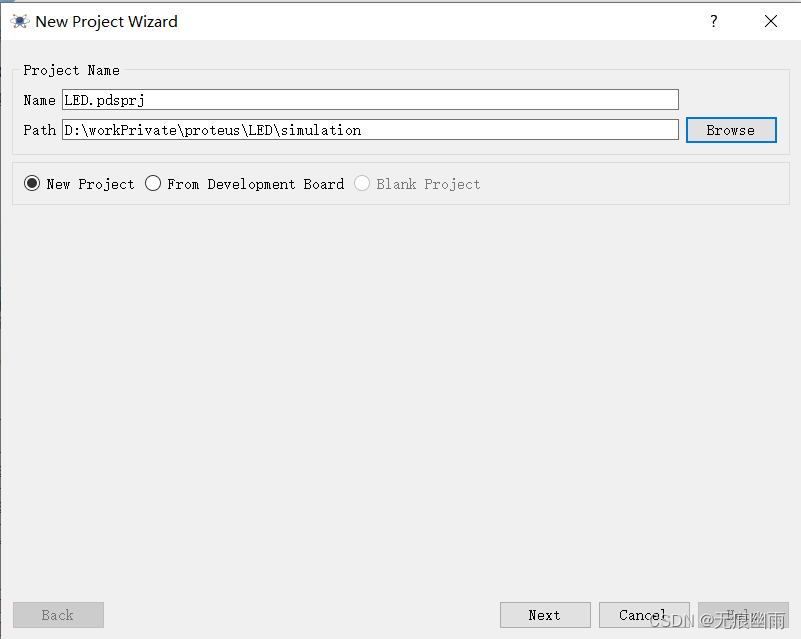

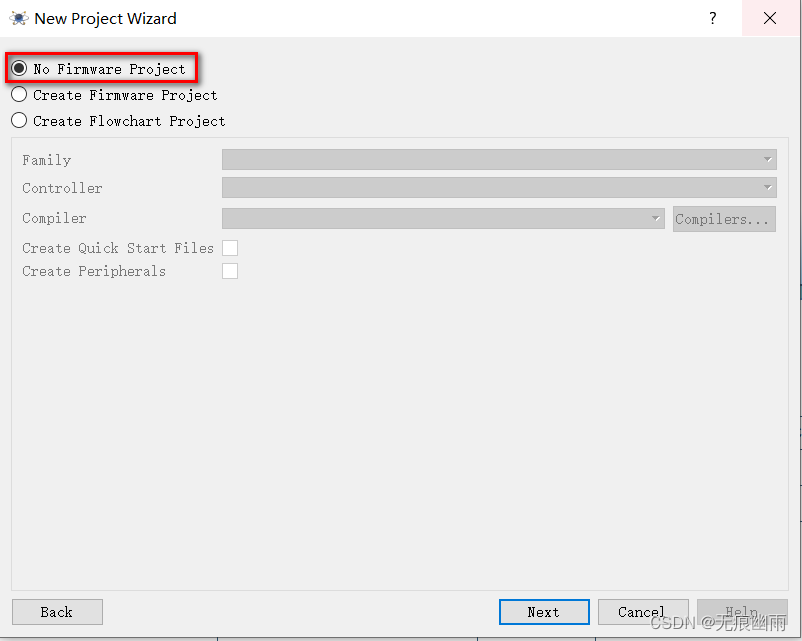

1）file->new project，路径不要有中文。



2）选择器件，单击左方的P按钮，出现器件选择界面：

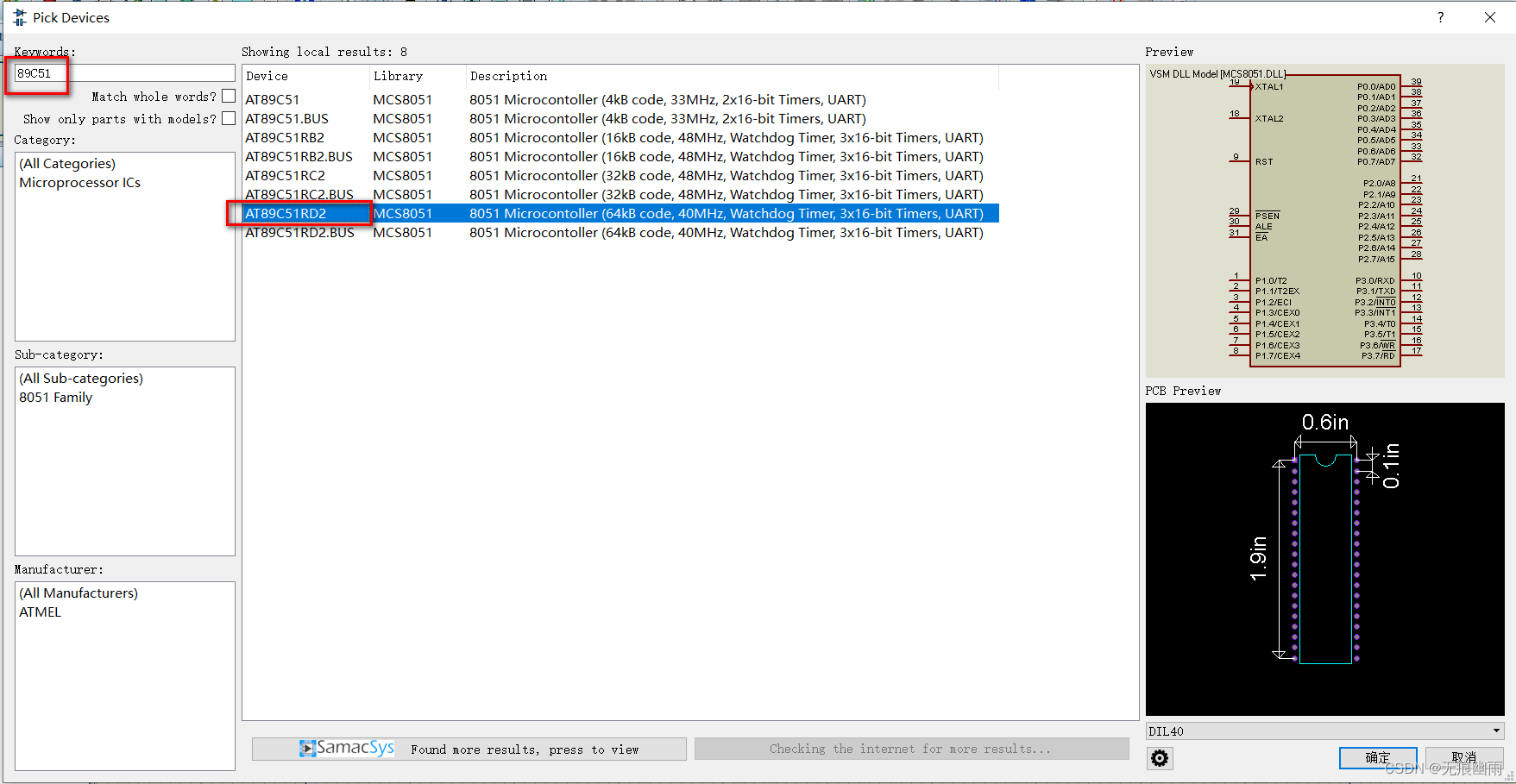

 3）选择C51单片机，在搜索栏数据89C51，这你选择AT89C51RD2

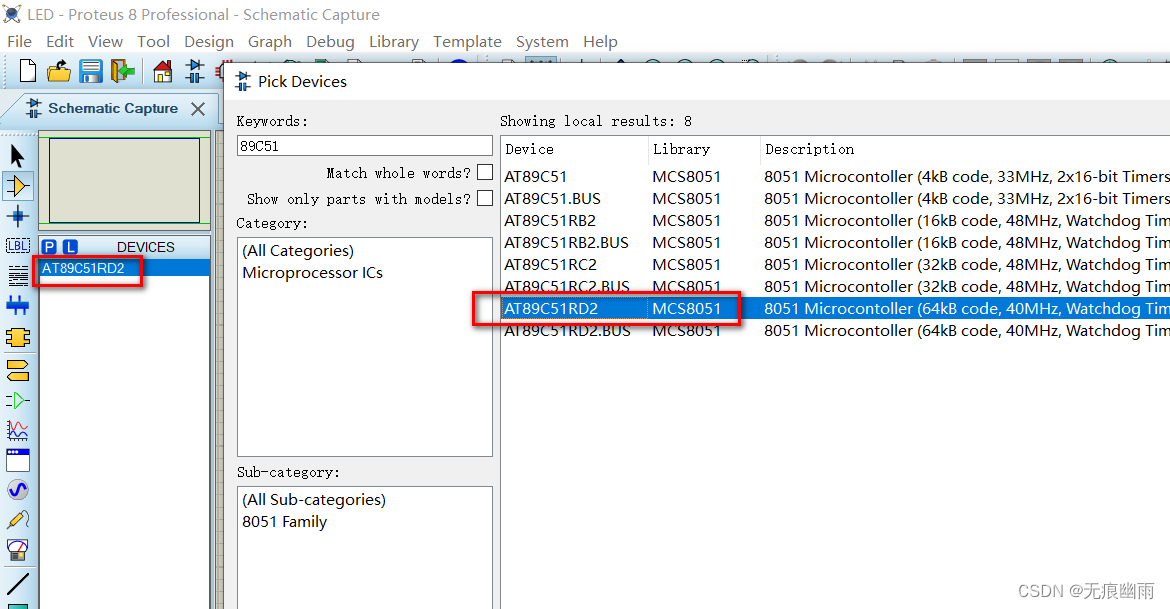

 双击，左侧的器件栏就会出现选中器件名称：

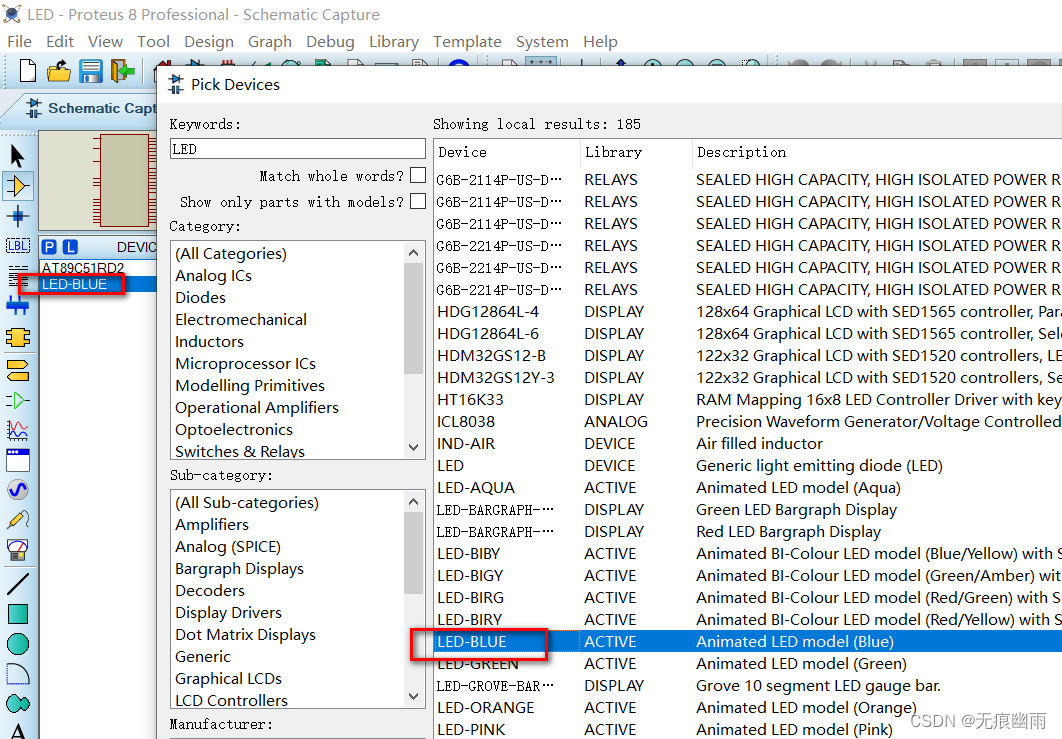

 4）搜索LED，选择蓝色

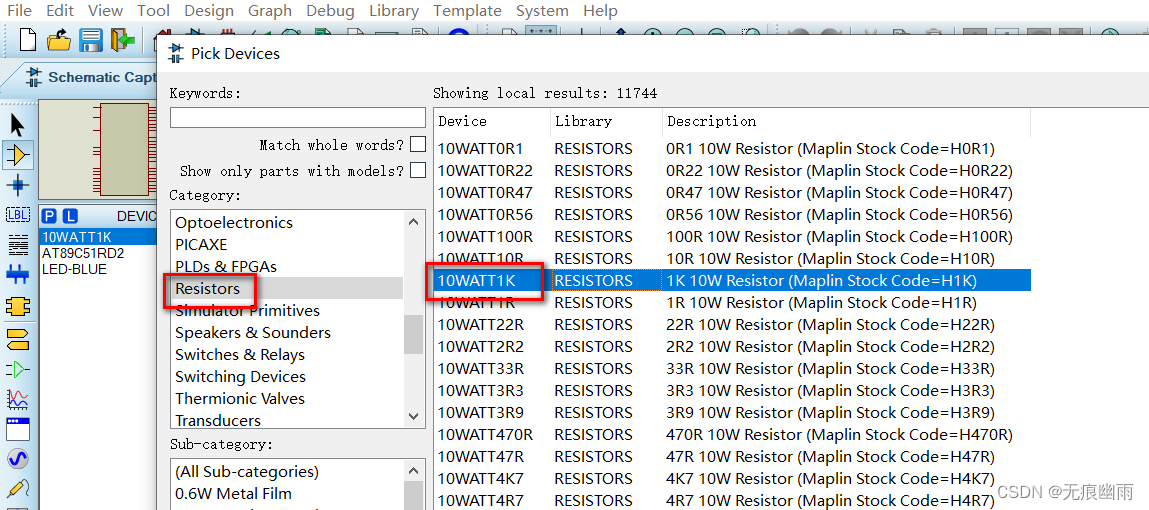

6）选择电阻,1K:

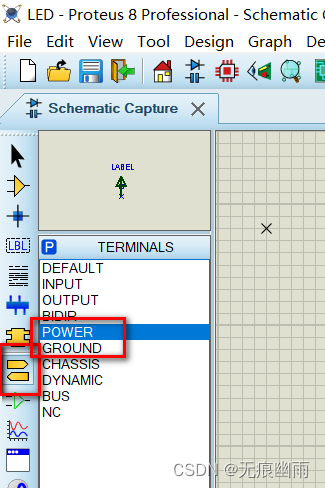

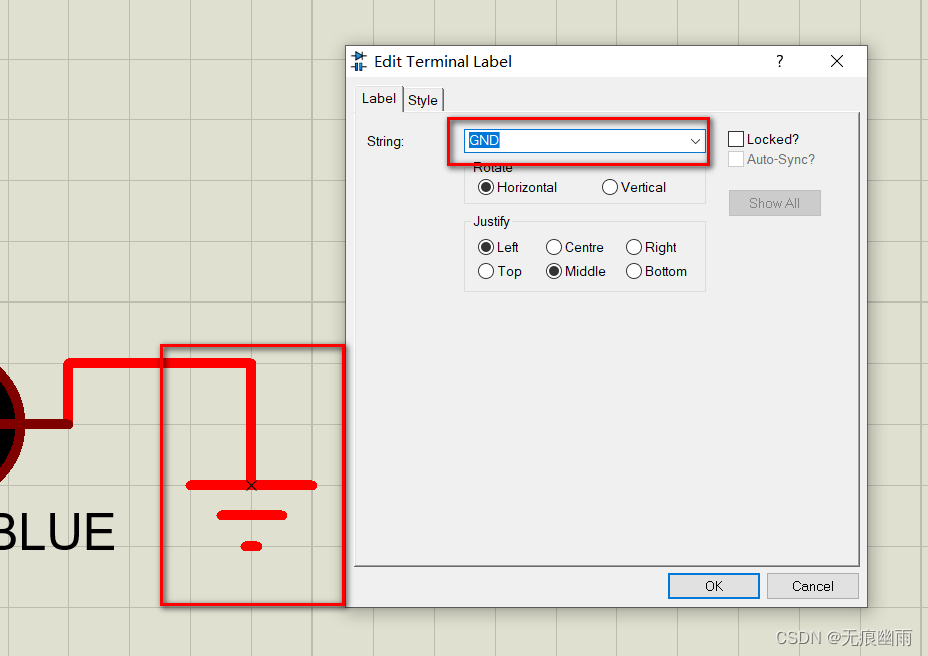

7）选择电源和地

8）连接电路图

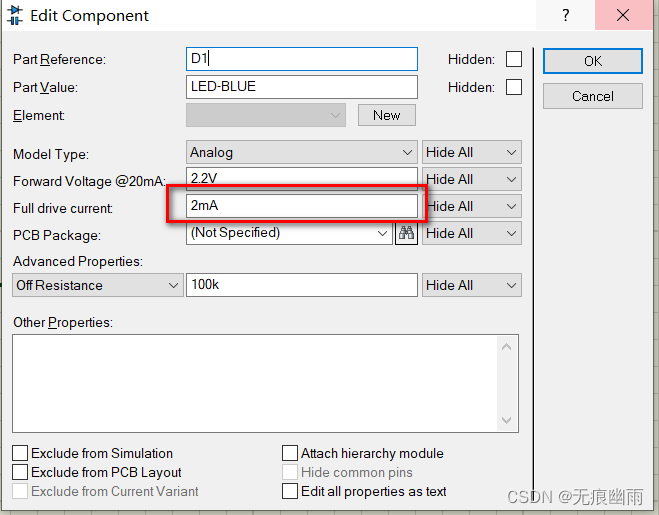

双击灯，修改电流为2mA,不然IO口驱动不了。

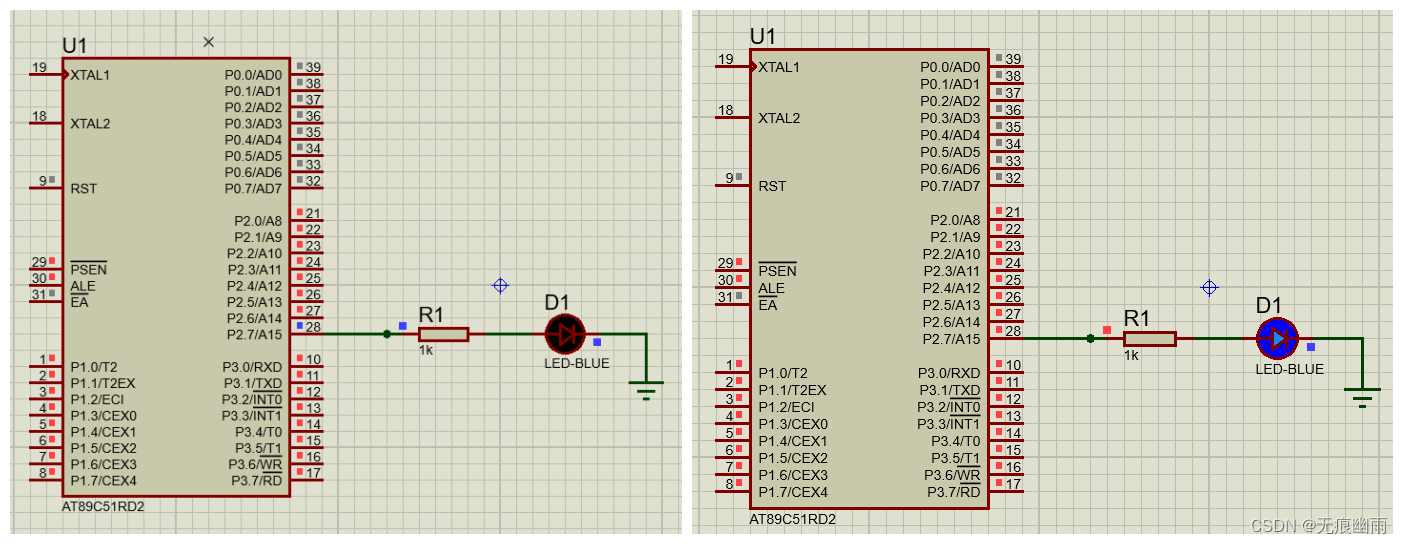

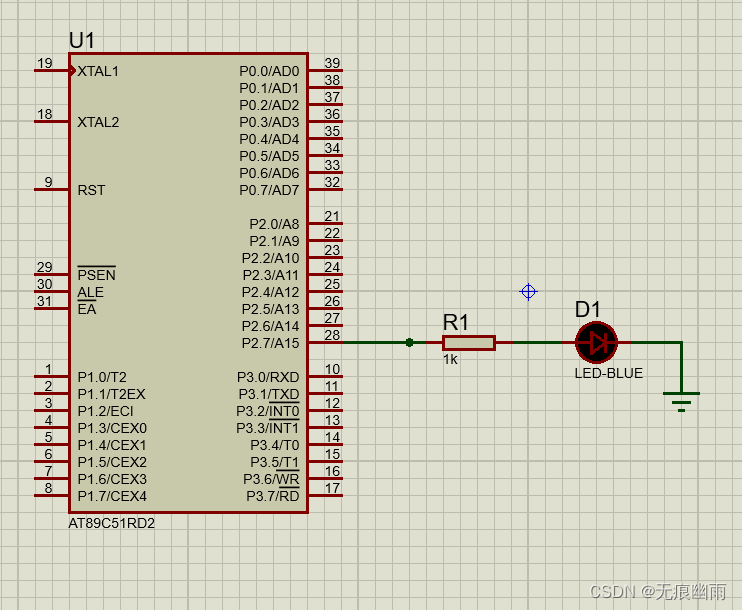

整体电路：

直接点击运行，灯就会亮：

 四、创建keil工程

创建工程过程忽略，不知道的小伙伴请自行百度，要实现的功能就是灯亮1S，然后灭1S，实现闪烁。

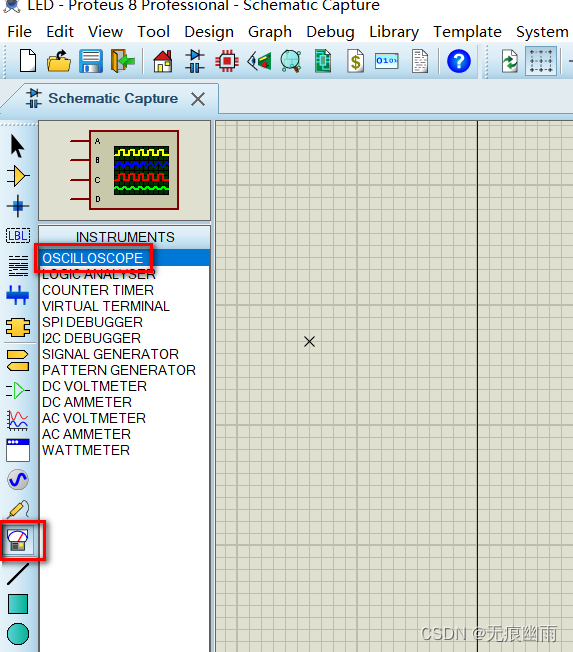

1）写一个1ms的延时函数，这用示波器查看下，是不是1ms

代码：

//LED
sbit tLed1 = P2^7;


static void delay_ms(uint16_t hwTimer)
{
    uint16_t    i = 0,j=0;

    for(i=0;i<hwTimer;i++){
#if (11059200 == HSE_VALUE)
        j = 110;
#elif (12000000 == HSE_VALUE)
        j = 109;
#endif
        while(j--);
    }
}

int main(void)
{
    //初始化
    DIS_INT();
    {
        //锁存输出
    }
    EN_INT();


    while(1){
        tLed1 = 0;
        delay_ms(1);
        tLed1 = 1;
        delay_ms(1);
    }
}

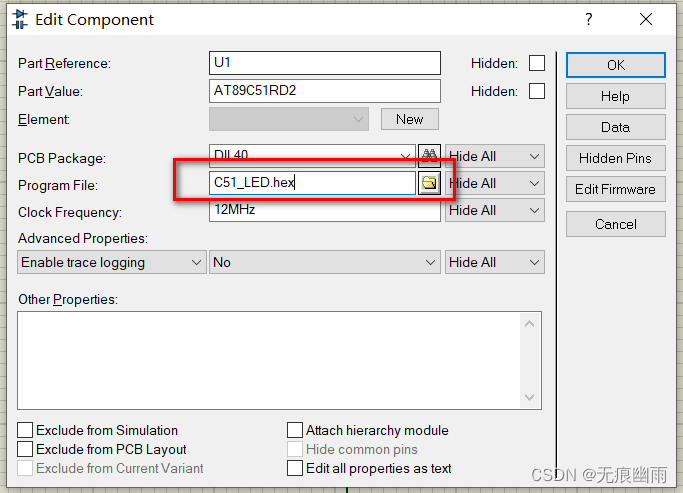

 把生产的HEX文件拷贝到仿真文件夹，然后双击单片机，选择HEX文件，这里晶振选择的12M：

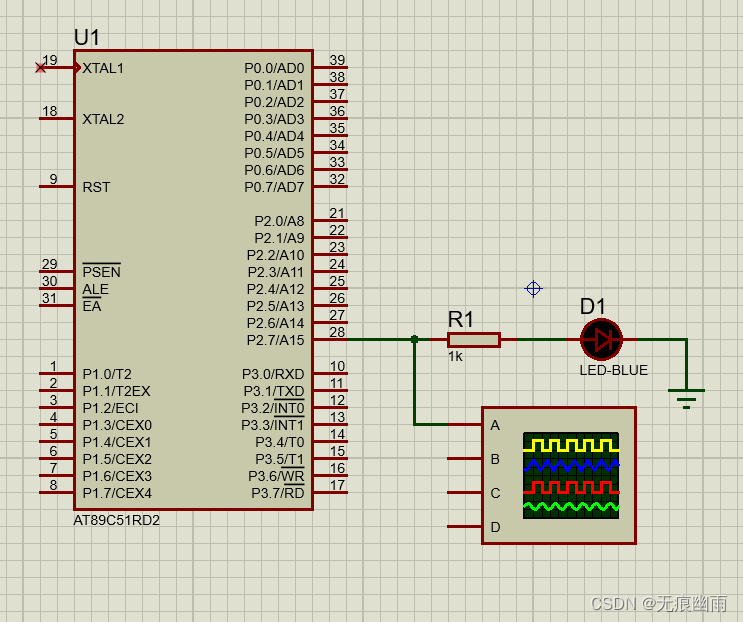

 运行：

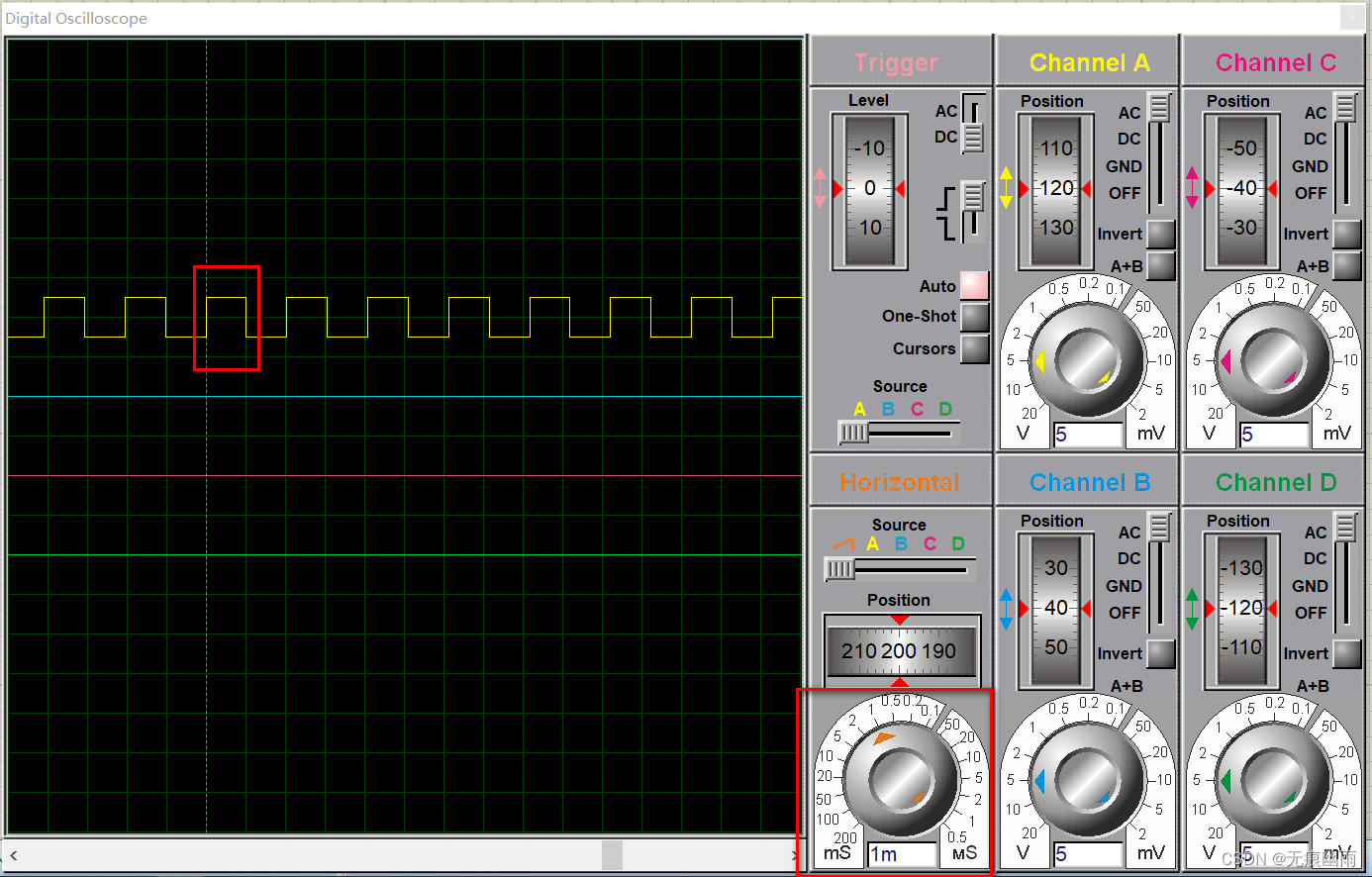

从示波器看，是1MS。

修改代码：

int main(void)
{
    //初始化
    DIS_INT();
    {
        //锁存输出
    }
    EN_INT();


    while(1){
        tLed1 = 0;
        delay_ms(1000);
        tLed1 = 1;
        delay_ms(1000);
    }
}

生成HEX，然后选择HEX文件，运行，即可实现1S亮，1S灭的效果。
