服务器——磁盘阵列介绍，软件实践

服务器概述

• 服务器是计算机的一种

• 服务器比普通计算机运行更快、负载更高、价格更贵

• 服务器具有高速的CPU运算能力、长时间的更可靠运算

• 服务器具有强大的I/O外部数据吞吐能力以及更好的扩展性

服务器硬件分类

• 塔式服务器

  • 扩展性强

  • 成本低

  • 应用范围广

  • 适合小型企业使用

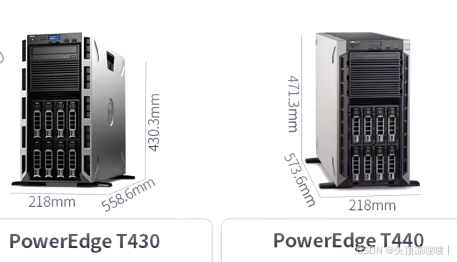

    塔式服务器图片

• 机架服务器

  • 占地空间小

  • 便于统一管理

  • 使用于服务器需求较大的场所

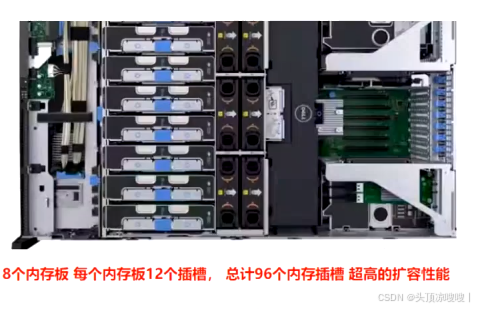

    机架服务器俯视图

• 刀片服务器

  • 应用于大型数据中心或者需要大规模计算领域

    其中每一块都是一台服务器，包含两个cpu

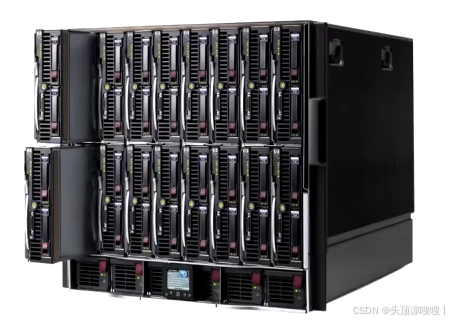

    刀片服务器图片

磁盘阵列卡使用

磁盘阵列介绍

在单机时代，采用单块磁盘进行数据存储和读写的方式，由于寻址和读写的时间消耗，导致I/O性能非常低，且存储容量还会受到限制。另外，单块磁盘极其容易出现物理故障，经常导致数据的丢失。因此大家就在想，有没有一种办法将多块独立的磁盘结合在一起组成一个技术方案，来提高数据的可靠性和I/O性能呢。

磁盘阵列

• RAID1
• RAID5
• RAID10
• RAID0

系统盘--磁盘陈列RAID1（R1）

• 2n块磁盘做R1，n≥1、互为主备

• 当一块磁盘损坏，另外一块磁盘正常工作，有冗余作用（备份作用）

• 容量：二分之一 2n块容量

• 速度：二分之一 2n块速度

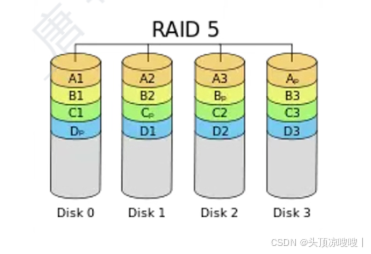

数据盘--RAID5(R5)

• n块盘做R5，n≥3

• 阵列中有一块盘是校验盘（Ap）

• 当一块磁盘损坏，业务中断、磁盘更新新盘后，数据恢复，有冗余作用

• 容量：n分之n-1 n块容量

• 速度：n分之n-1 n块速度

• 每一个r5里面都会有一个校验盘，如果其中有一个盘损坏，那么可以通过校验盘数据，或者其他几块盘的数据，恢复损坏盘的数据（不能直接读写）

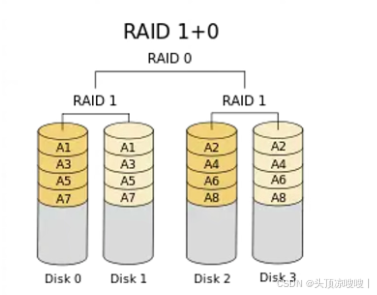

数据盘--磁盘阵列R10

• n块盘做R10，n≥4、n是偶数

• 阵列中二分之一 n块盘是备份盘（2个R1）

• 当一块磁盘损坏，业务正常工作

• 磁盘更新新盘后，数据恢复，有冗余作用

• 容量：二分之一 n块容量

• 速度：二分之一 n块速度

缓存盘--磁盘阵列R0

• n块硬盘并行组合成一个新的逻辑盘

• 连续以位或字节位单位分割数据，并行读写于多个硬盘上，因此具有很高的传输率，但没有数据冗余，数据丢失了找不回来，无法读取

• 容量：n块容量

• 速度：n块速度

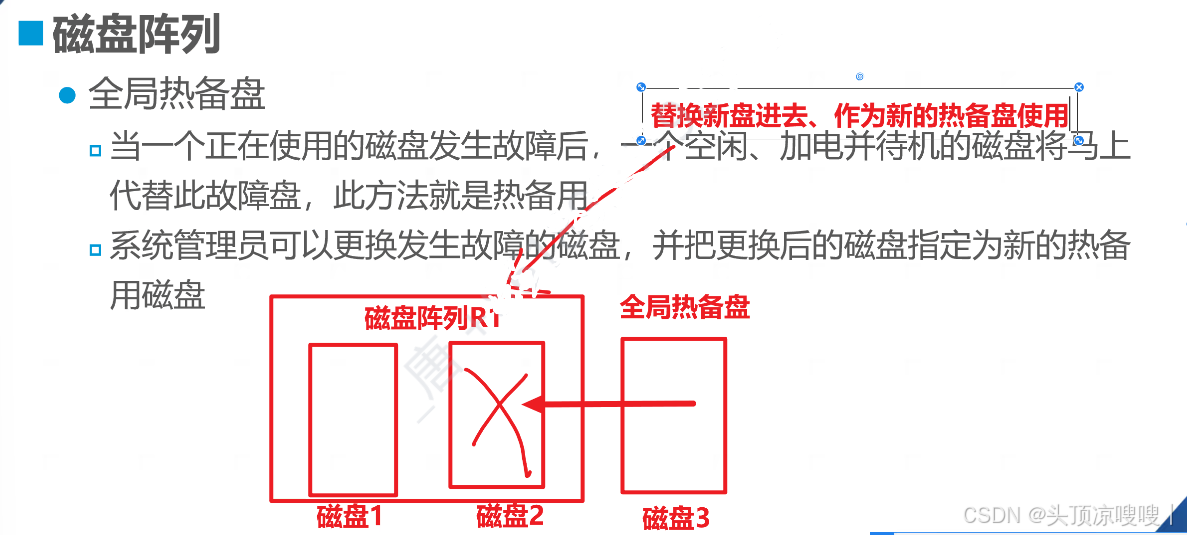

全局热备盘

• 当一个正在使用的磁盘发生故障后，一个空闲、加点并待机的磁盘将马上代替此故障盘，此方法就是热备用

• 系统管理员可以更换发生故障的磁盘，并把更换后的磁盘指定为新的热备盘

利用软件模拟练习磁盘阵列

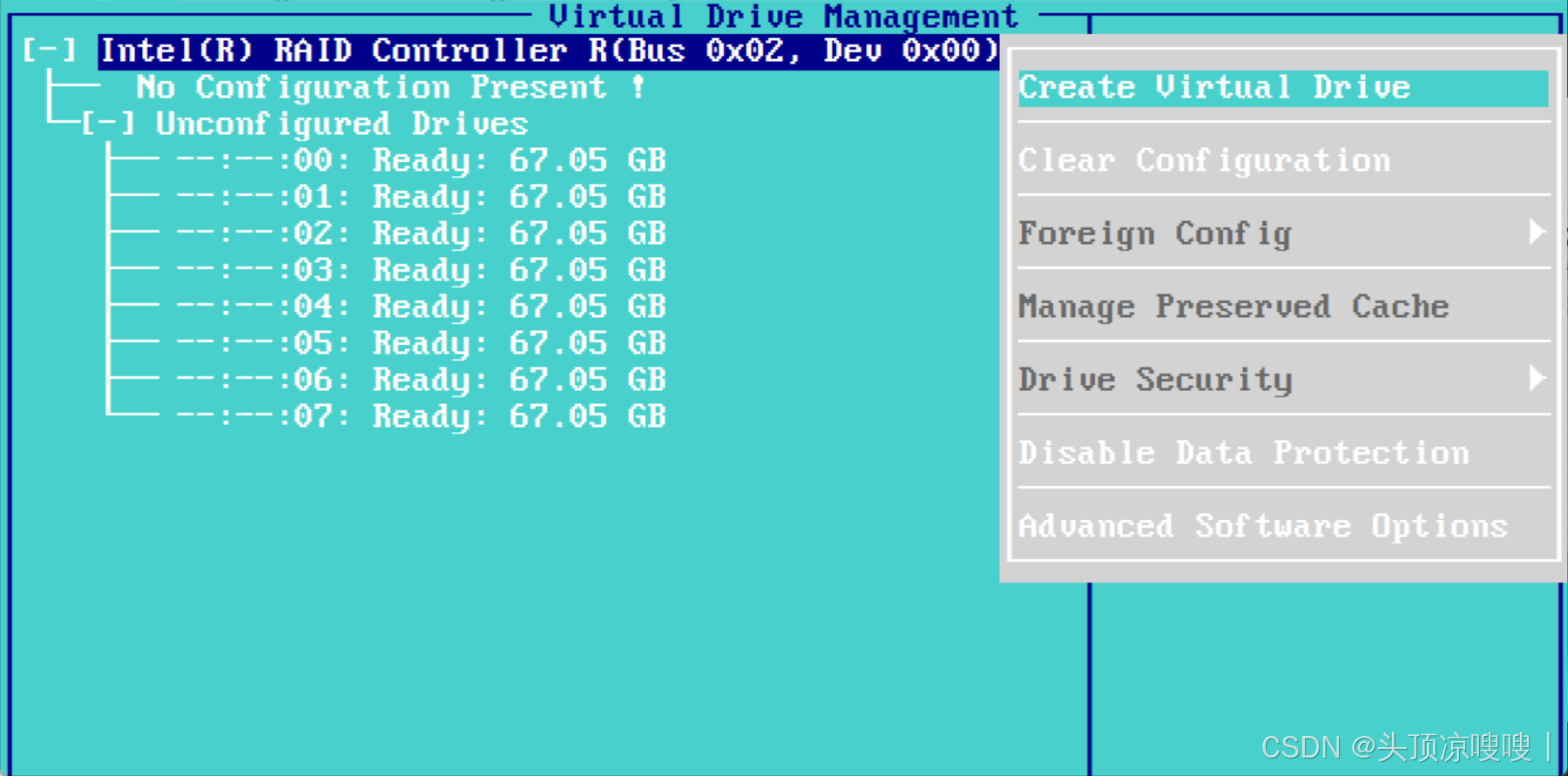

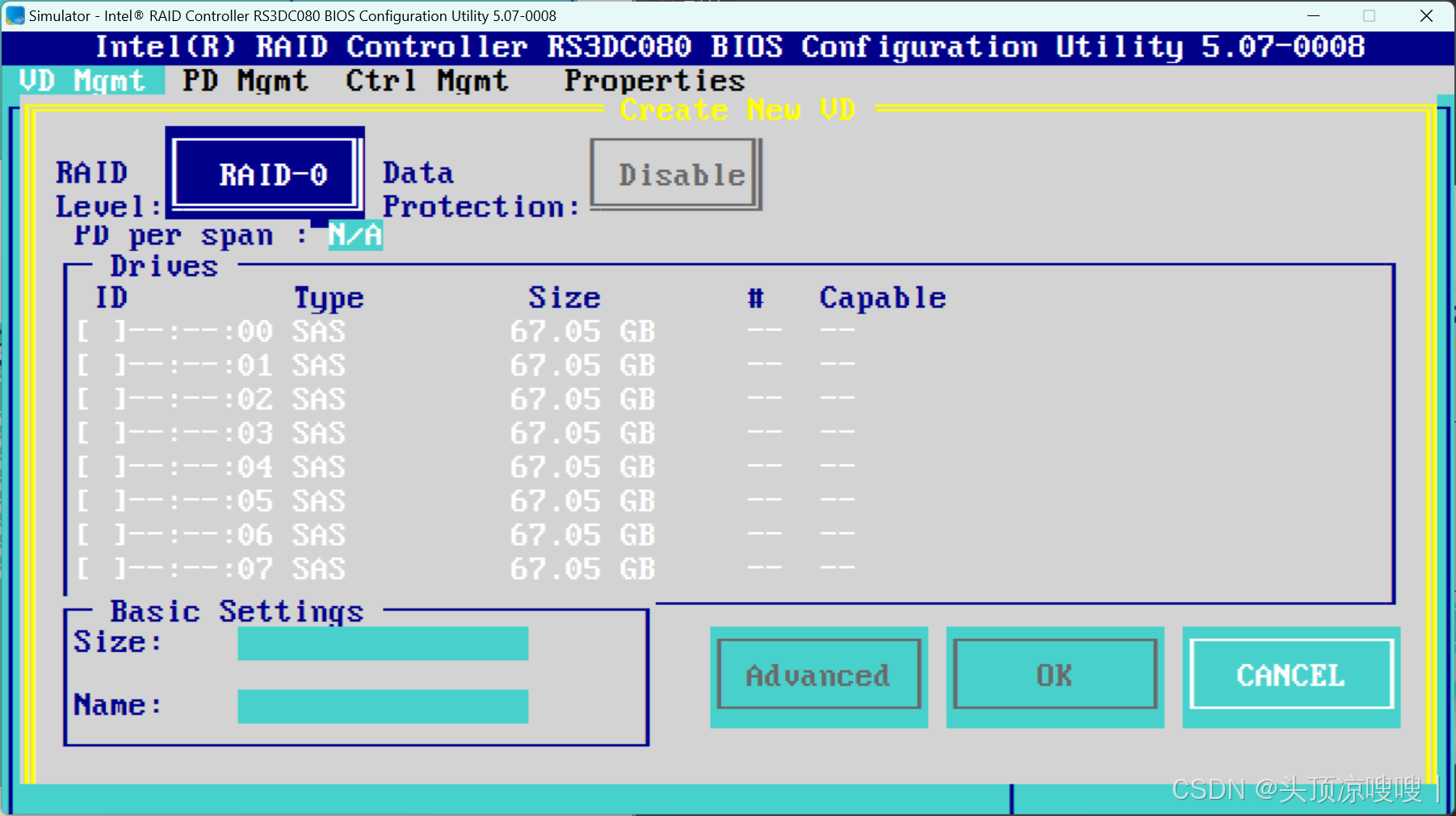

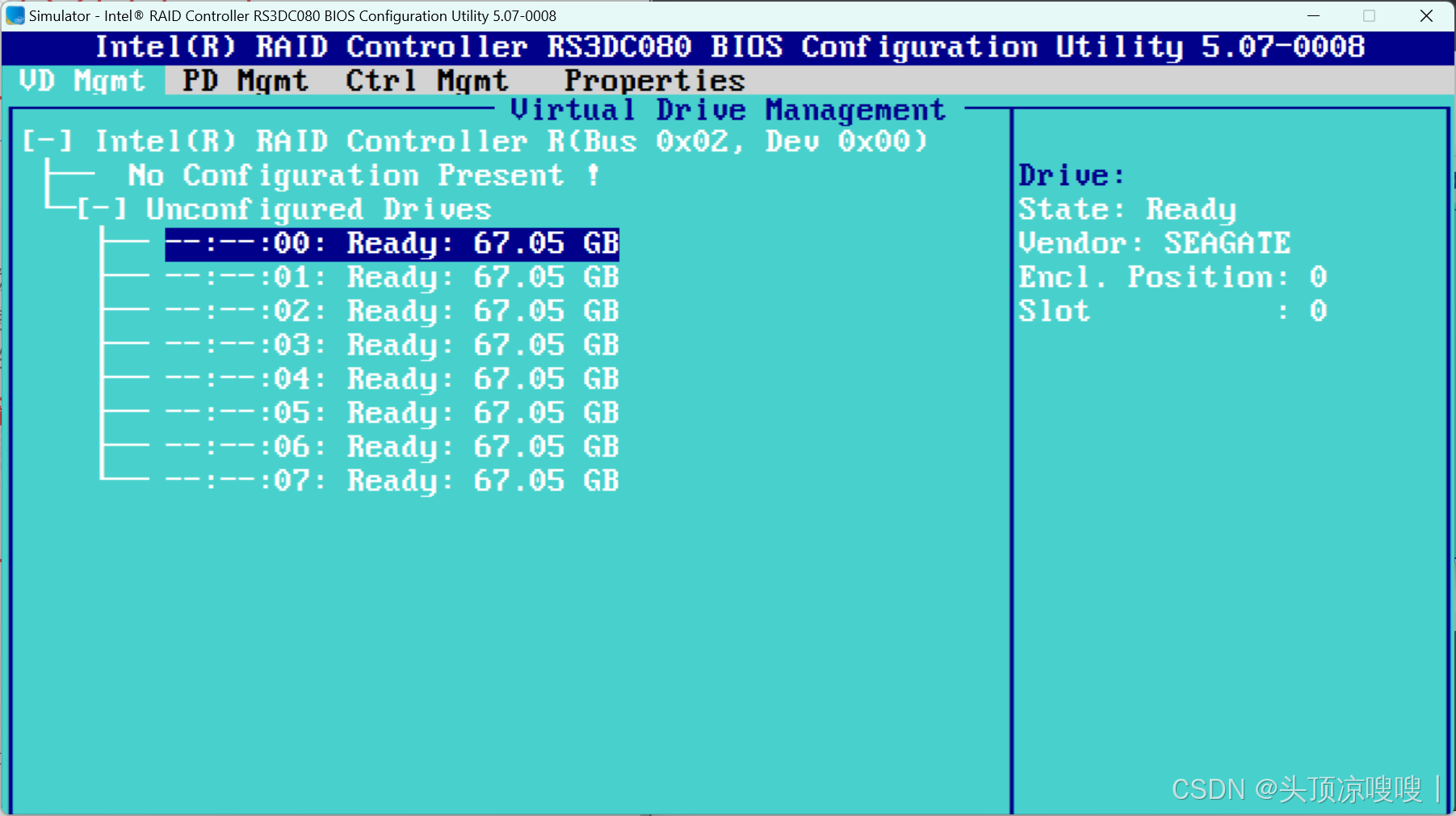

软件操作：ctrl+n 切换 上下键操作

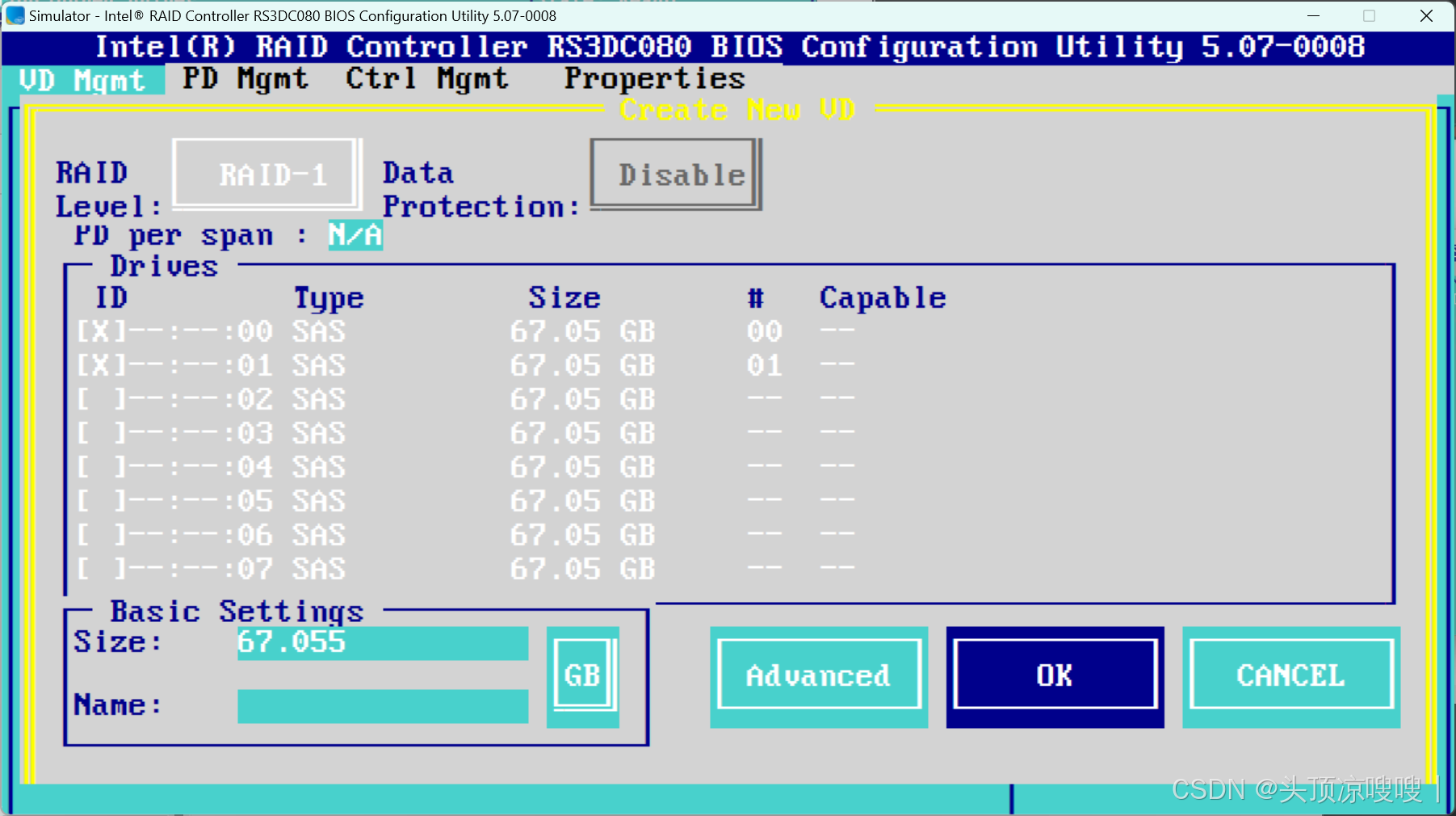

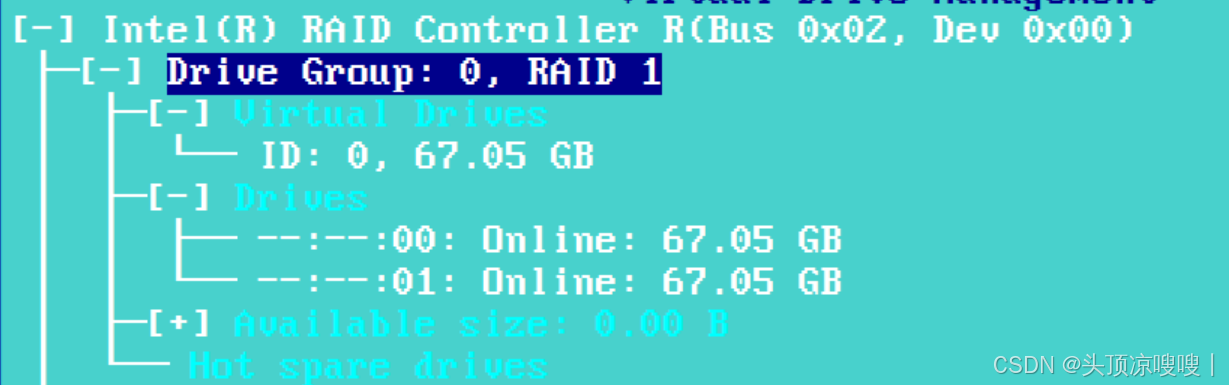

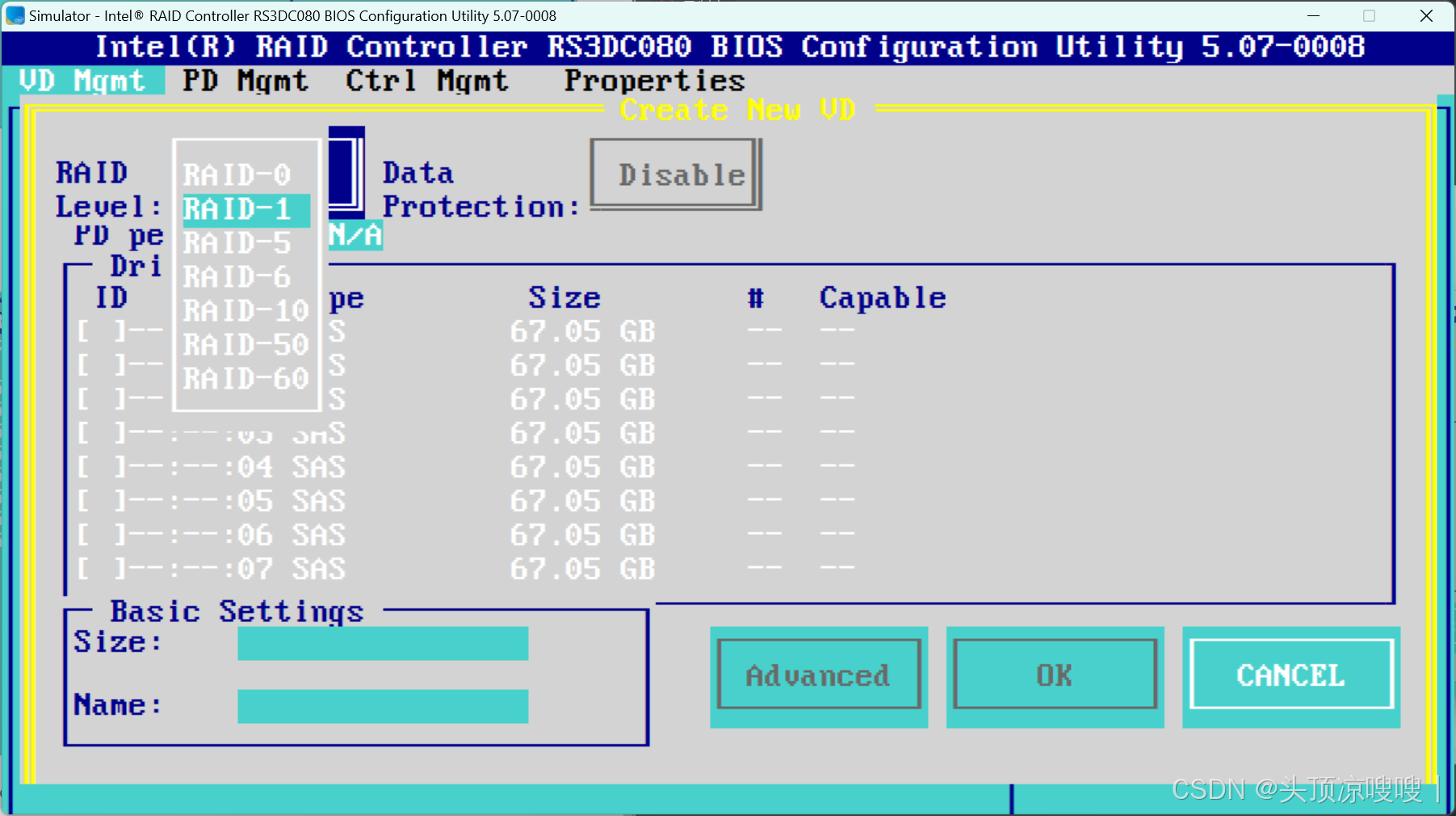

创建RAID-1

选择两个磁盘，充当raid1（必须是两块磁盘）

ctrl +n 切换到vd  然后点击F2

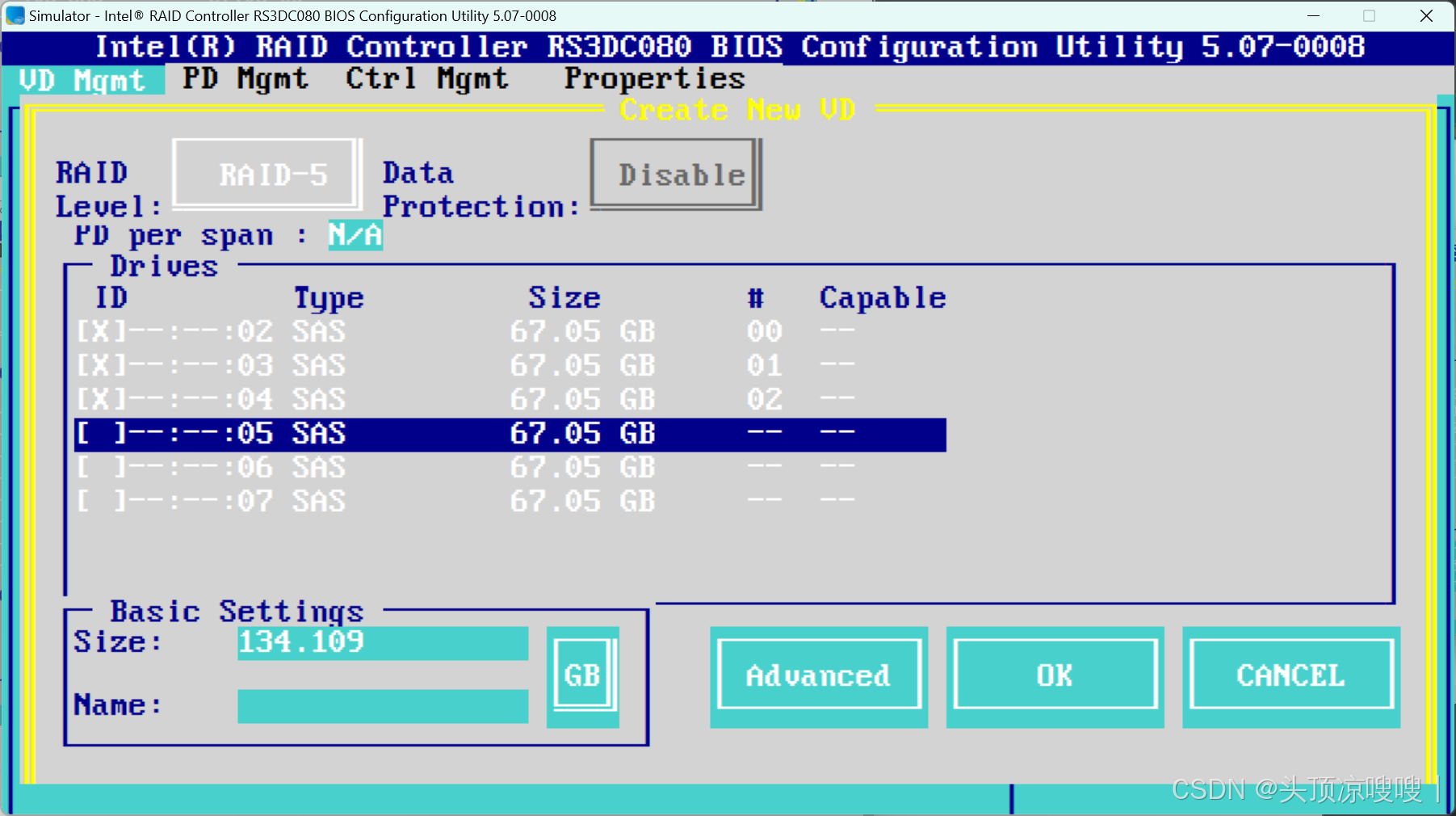

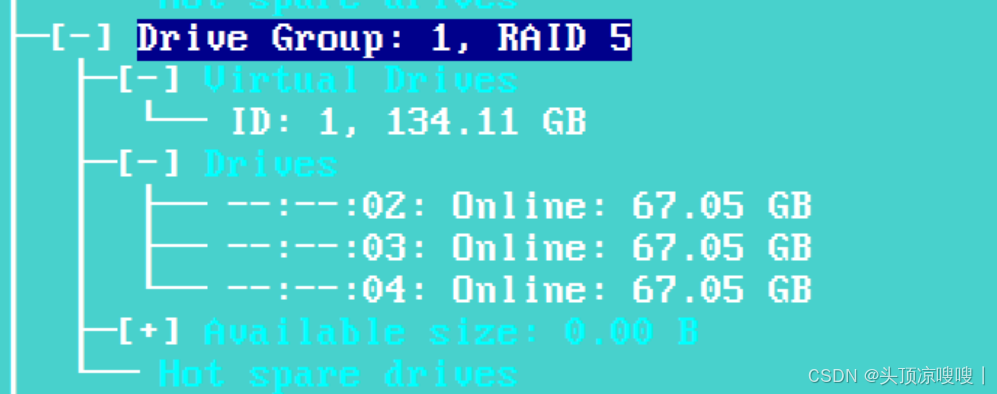

创建raid5

raid5最低磁盘需求要三块

其中有一块是备份盘

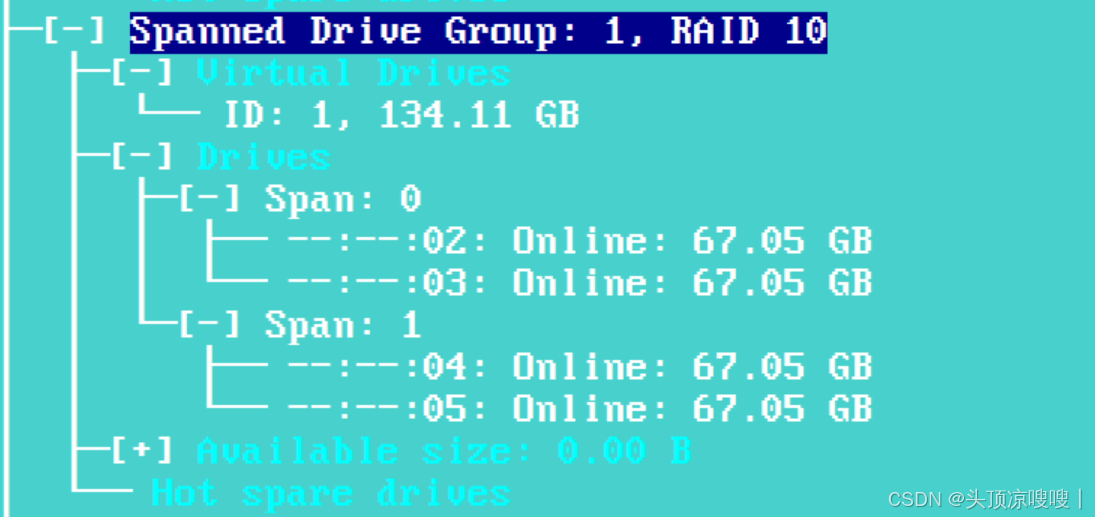

创建raid10

raid10最低需求4块磁盘

其中两块是备份盘

占用空间为二分之一 n块的内存空间，有二分之一 n块的备份空间

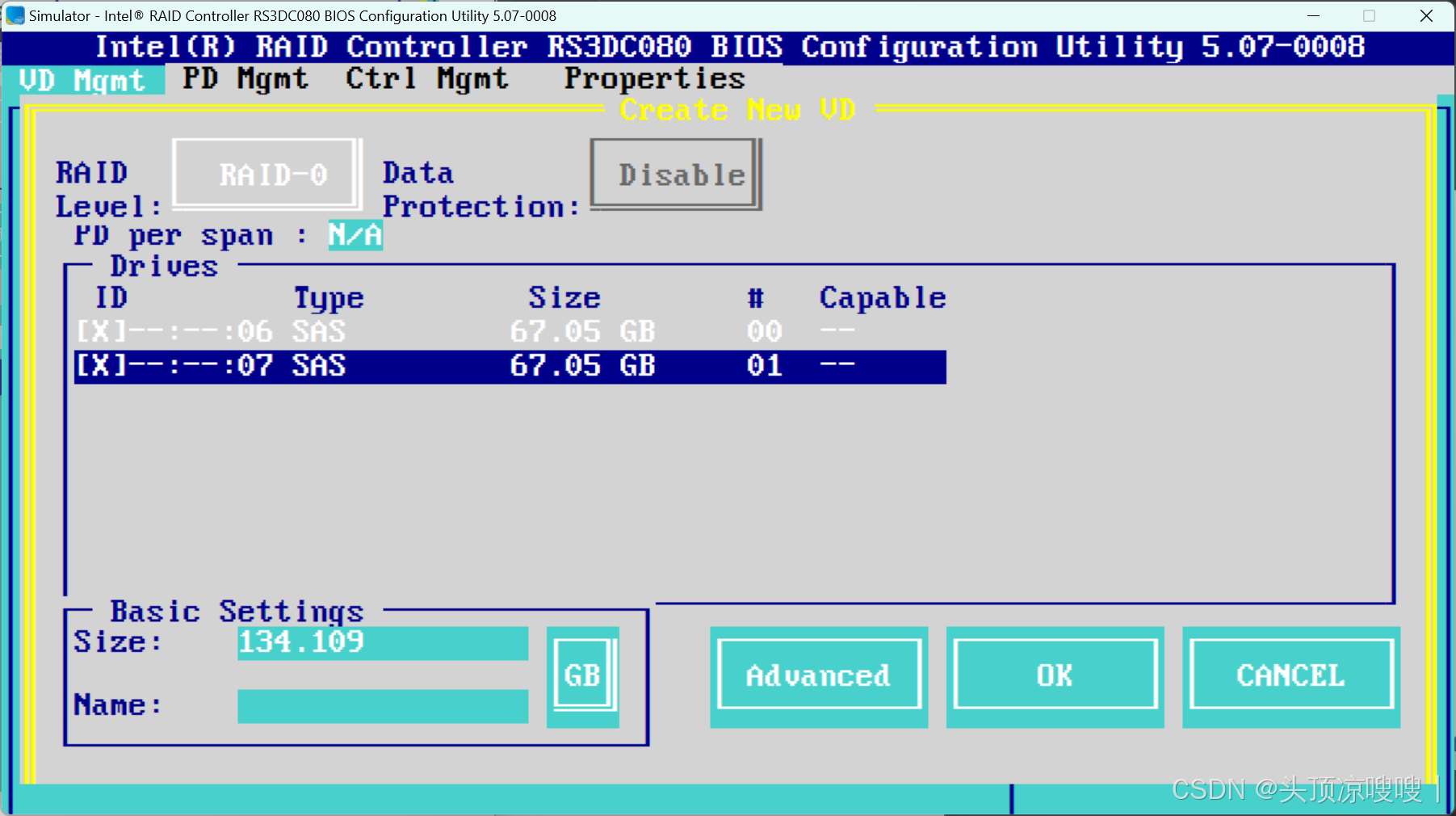

创建缓存盘raid0

占用空间为几块盘就是多少块盘的内存

指定全局热备盘

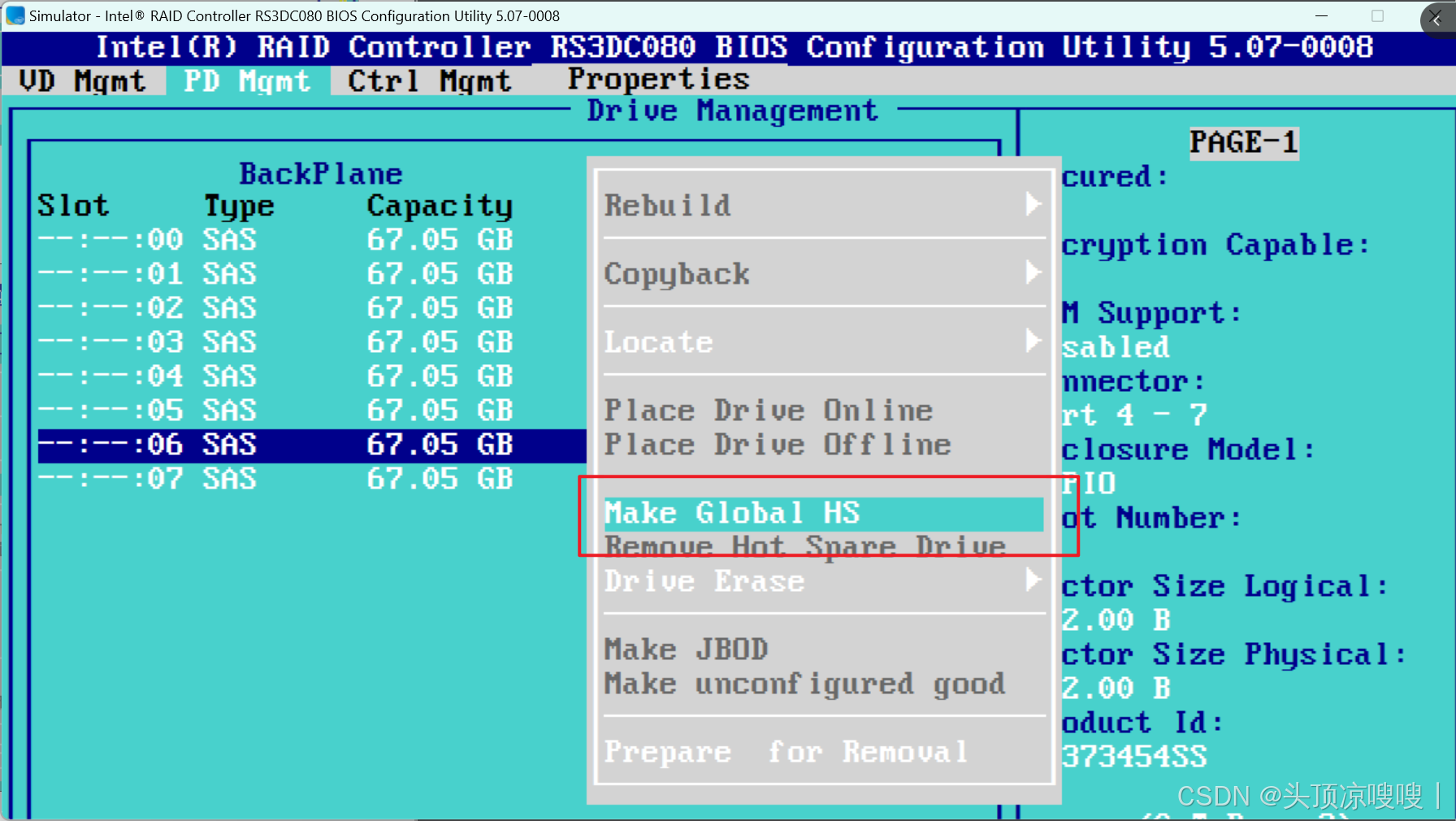

ctrl+n 切换到PD mqmt界面 选中需要指定的磁盘，点击F2，选择Make global HS,指定为全局热备盘

指定局部热备盘

在需要指定局部备份盘的磁盘上点击F2选择Manage Ded HS,指定局部热备盘
