1.PILZ

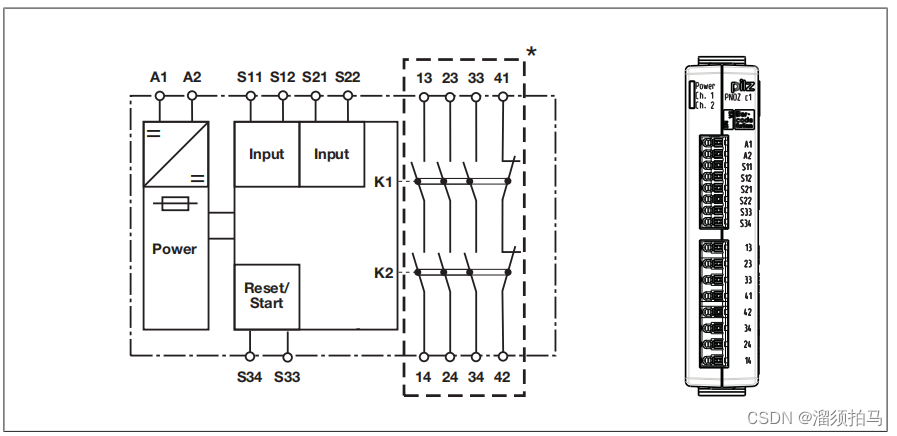

(PONZ C1安全继电器）

PONZ C1：三个瞬时安全常开触点(安全端子)+1瞬时常闭触点(可用于辅助报警)

常规接法为：A1接24V,A2接0V，S11和S12、S12和S22为两个安全通道(可接急停、安全门、复位按钮、安全门锁),13/14、23/24、33/34外接需要安全控制的设备。41/42可接PLC输入点用于安全继电器未闭合的报警。S33和S34用于接复位条件。

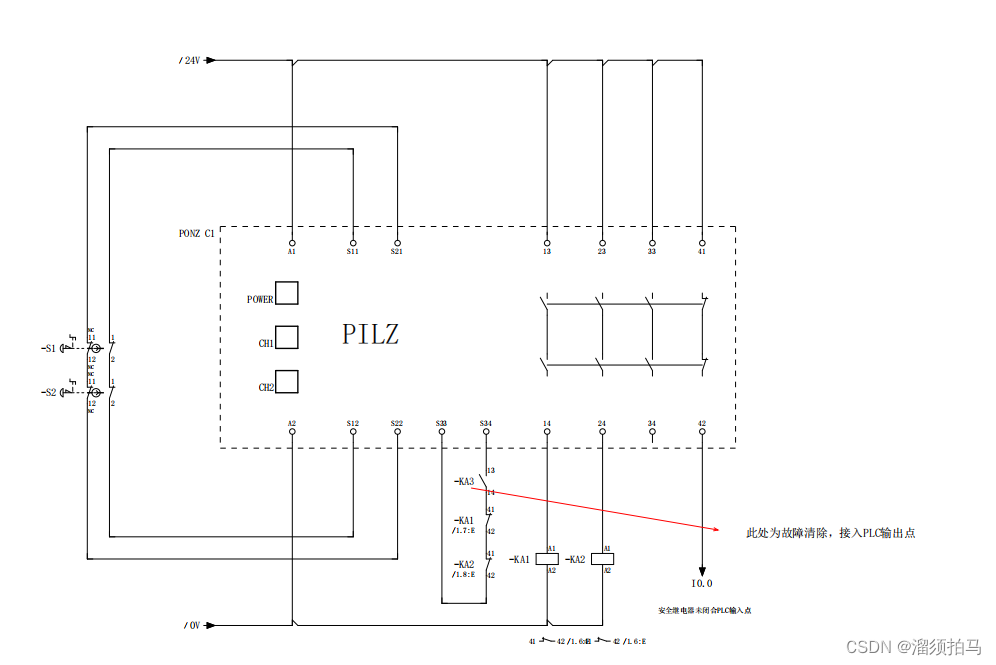

接线示例：

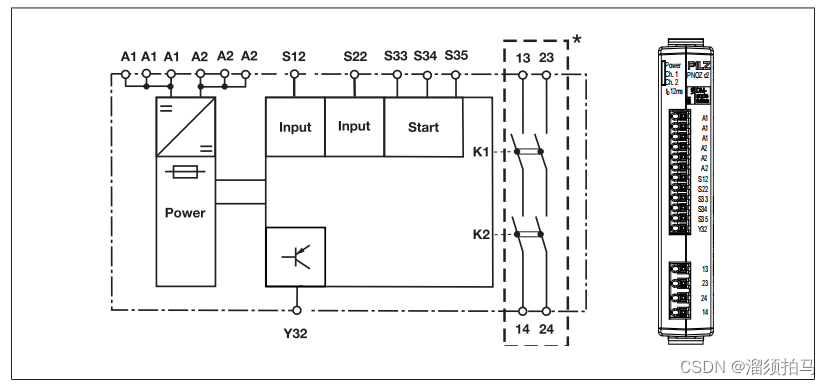

（PONZ C2安全继电器）

两个瞬时安全常开触点(安全端子)+1半导体输出(可用于辅助输出且不可用于安全电路)

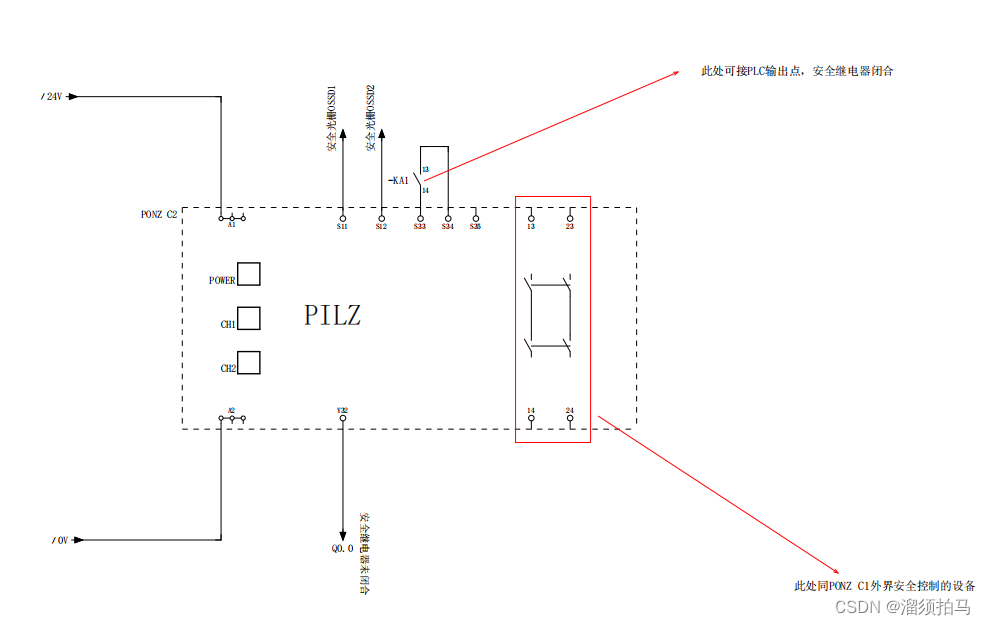

接线示例

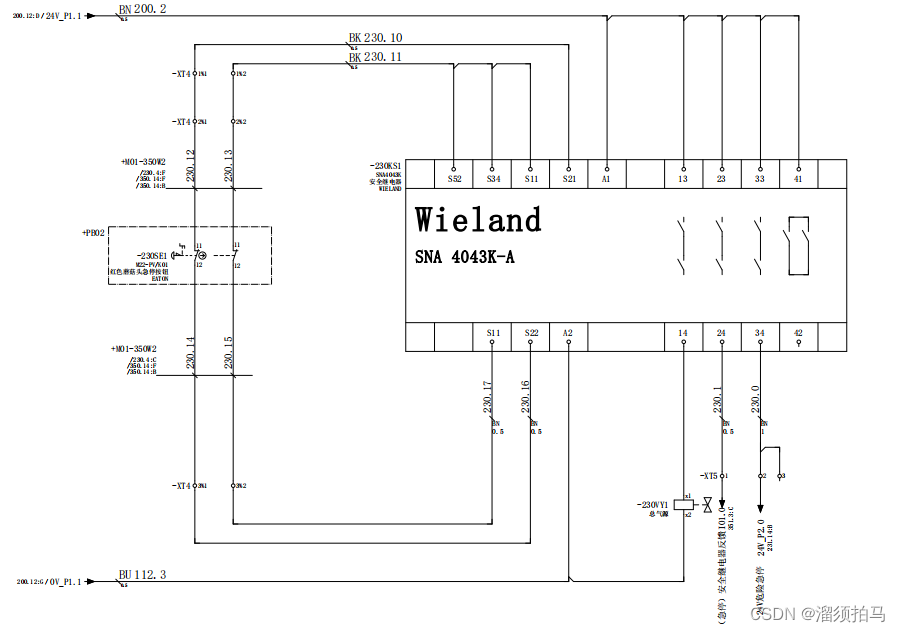

WIELAND安全继电器接线示例
