嵌入式工程师必学（5）：用Saleae Logic分析I2C接口协议

在进行各种开发板或者在进行嵌入式开发的过程中，经常会遇到需要知道UART、I2C、SPI、CAN、USB等接口有没有在活着，或者在交互些什么协议数据，出错了是在哪里错了，解决这种问题，一种就是架上示波器，看数据波形，通过边沿触发等方式抓取数据方波，然后一个bit波形一个bit波形的解读，还有一种方式就是使用逻辑分析工具，比如Saleae Logic。

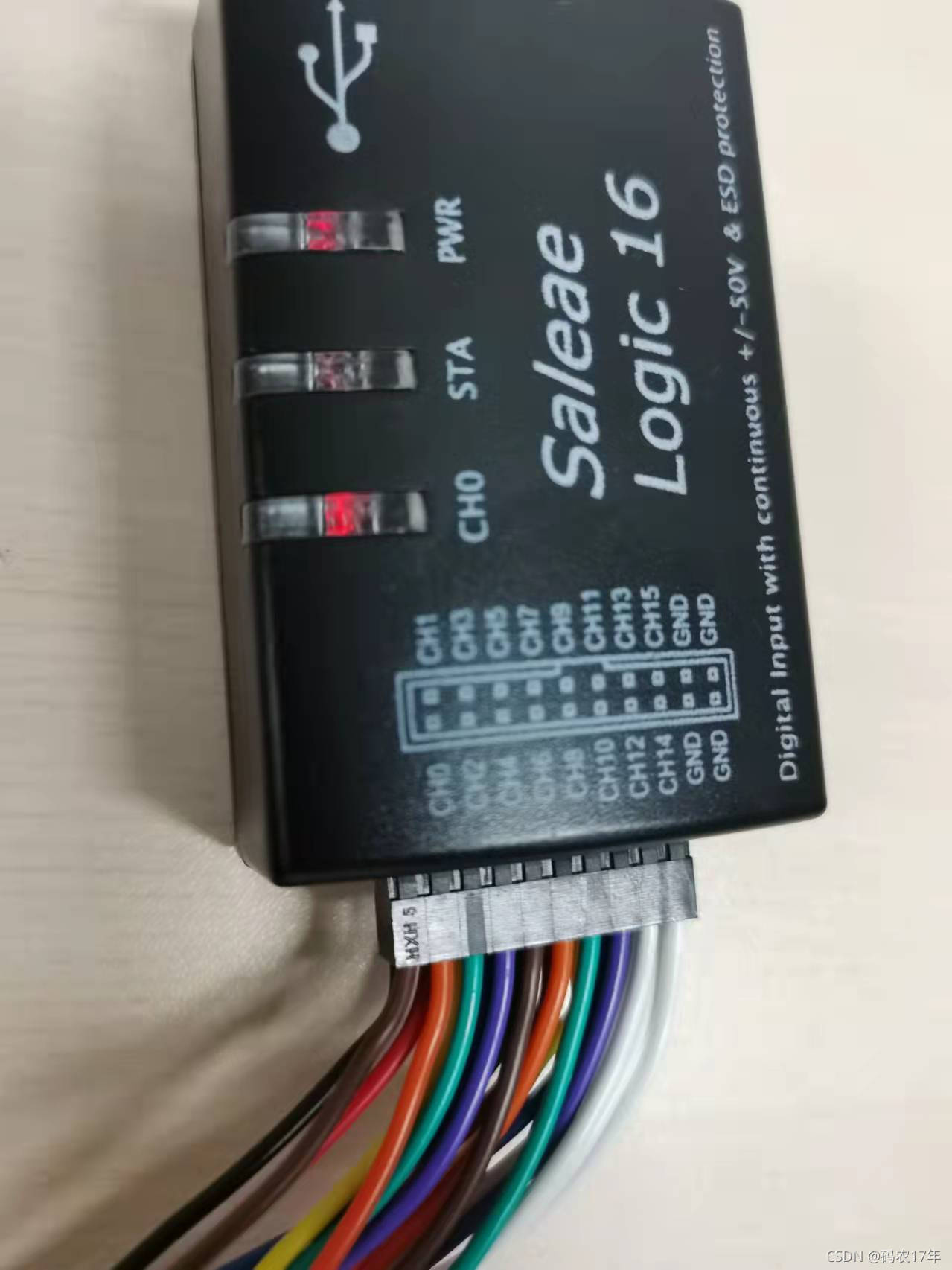

比如要抓取I2C接口的通信协议，方法就是使用其中两个channel，接入开发板上对应I2C的SCL、SDA的两个GPIO接口。

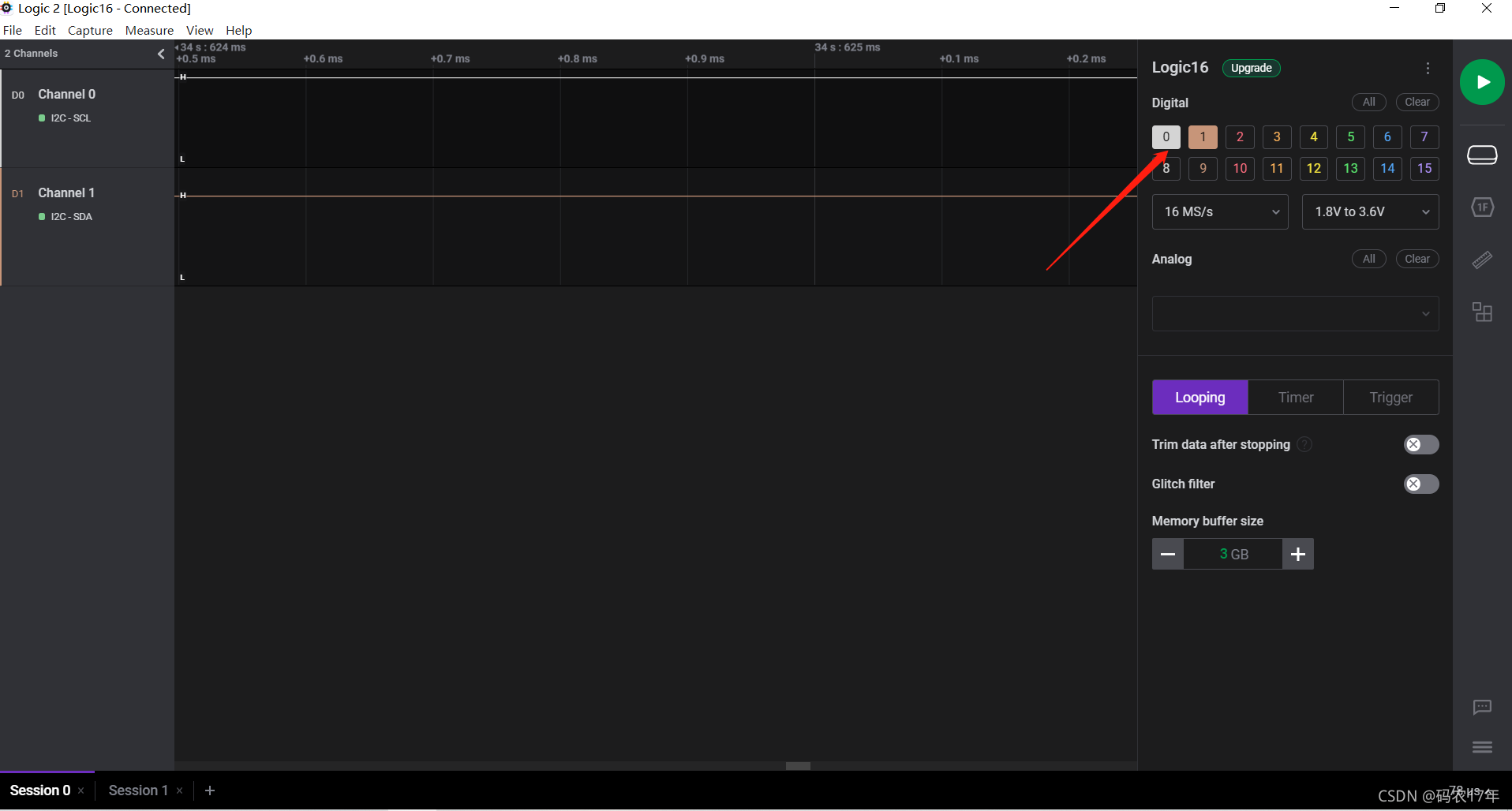

 然后使用配套的抓包软件Logic2，先对应配置好两个channel，然后按启动，开始抓包

 然后在Analyzer页面进行协议解析，配置，先配置I2C，不要配置错了，如果反了，波形就解析不出来了。
